lqfp48

[ 浏览次数:约85次 ] 发布日期:2025-12-17

  什么是lqfp48

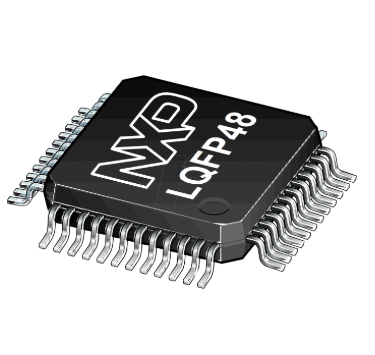

  LQFP48 是一种常见的集成电路封装形式,全称为 Low Profile Quad Flat Package(低外形四边扁平封装),其中“48”表示该封装一共具有 48 个引脚。它属于表面贴装封装(SMD),广泛应用于微控制器、数字信号处理器、通信芯片及各类专用集成电路中。

  LQFP48 的结构特点是芯片本体呈正方形或近似正方形,四个侧面均匀分布引脚,引脚向外呈“海鸥翼”形弯折,便于焊接和目视检查。相较于传统的直插封装,LQFP48 厚度更薄、占用 PCB 面积更小,有利于实现电路的小型化和轻量化设计。常见的引脚间距为 0.5 mm,也有部分器件采用 0.4 mm 间距,对 PCB 制板和贴装精度提出了一定要求。

  在实际应用中,LQFP48 具有散热性能较好、引脚数量适中、成本相对可控等优点,非常适合中等复杂度的系统设计。例如,许多 8 位或 32 位单片机都会提供 LQFP48 封装版本,方便工程师在功能扩展、IO 资源分配和调试测试之间取得平衡。因此,LQFP48 已成为电子产品研发与量产中非常成熟且常用的一种封装选择。


目录
参数
工作原理
作用
特点
应用
替代选型

  LQFP48的参数

  LQFP48(Low Profile Quad Flat Package,48引脚低外形四边扁平封装)是一种常用的表面贴装封装,其参数主要涉及物理尺寸、电气特性和封装材料等方面。首先,从封装尺寸来看,LQFP48 的外形一般为正方形或近似正方形,典型封装尺寸为 7 mm × 7 mm、10 mm × 10 mm 或 12 mm × 12 mm,具体尺寸由芯片制造商和产品型号决定。引脚数量固定为 48 个,四边各有 12 个引脚,引脚排列均匀。常用引脚间距(Pitch)为 0.5 mm,有些高精度芯片可能采用 0.4 mm 的细间距设计。封装高度(Low Profile)通常在 1.0–1.4 mm 范围内,这种低高度特性有利于电路板的小型化设计。

  在电气参数方面,LQFP48 封装本身不直接影响芯片内部功能,但封装引脚的电气特性如引脚电阻、寄生电容和电感会对高速信号传输产生一定影响。典型引脚电阻在几十毫欧至几百毫欧之间,引脚寄生电容通常为 1–2 pF。对于高频信号设计,这些参数需要考虑,以避免信号反射和干扰。引脚承载电流能力通常在几十毫安至几百毫安范围,适合大多数微控制器或逻辑芯片的应用。

  在材料和工艺参数上,LQFP48 封装一般采用环氧树脂封装体(Epoxy Molding Compound,EMC),具有较好的热稳定性和机械强度。引脚采用镀锡或镀金处理,以保证焊接可靠性和耐腐蚀性。热性能方面,LQFP48 的热阻值(θJA)通常在 30–60 °C/W 范围内,具体取决于封装尺寸、PCB 板层数及散热设计,适合中低功率应用。封装温度等级一般符合 JEDEC 标准,可在 −40°C 至 +125°C 的环境下工作,部分工业级芯片可达到 −55°C 至 +150°C。

  LQFP48 的参数还包括焊接和装配规范:推荐使用回流焊工艺,焊盘设计需考虑焊膏厚度和焊接温度曲线,以确保焊点质量。引脚形状呈“海鸥翼”,便于表面贴装工艺,同时利于目视检查焊点。

  LQFP48 的参数涵盖封装尺寸、引脚数量与间距、电气特性、材料特性及热性能等方面,这些参数为工程师在 PCB 设计、芯片选型和系统开发中提供了重要依据,使其成为微控制器、逻辑芯片和中等复杂度系统的常用封装形式。


  LQFP48的工作原理

  LQFP48(Low Profile Quad Flat Package,48引脚低外形四边扁平封装)本身是一种封装形式,其“工作原理”更多体现为封装在电路系统中的功能实现方式及信号传输特性,而非单独器件的内部逻辑。作为表面贴装封装,LQFP48 的核心作用是将内部芯片裸片(Die)与外部电路可靠连接,并保证信号、电源和地的传输稳定。

  从内部结构角度来看,LQFP48 封装的芯片裸片被封装体保护,裸片上的微米级电路通过金线或铜线(Bonding Wire)与封装引脚相连。每个引脚对应芯片的特定功能,例如电源引脚(VCC、GND)、输入输出引脚(IO)、时钟引脚(CLK)或控制引脚(RESET、ENABLE)等。芯片内部逻辑按照设计功能工作,例如微控制器内部的处理器、存储器、外设接口等,而封装引脚则将这些内部信号引出到 PCB 板,实现外部控制和通信。

  在信号传输方面,LQFP48 的引脚以四边对称排列,通常呈“海鸥翼”形,这种设计有助于实现稳定的焊接和良好的电气连接。信号通过引脚从 PCB 板传入或传出芯片时,封装材料和引脚几何形状会对信号产生一定的寄生电容、电感和阻抗效应,这些因素在高速电路设计中需要考虑,以保证信号完整性。电源引脚通过引线将电源电压输送到芯片内部各模块,引脚的电阻和导热性能影响芯片的功耗和热量散发。

  LQFP48 封装还提供机械保护与热管理功能。封装体可以保护芯片免受外部物理损伤和湿气影响,同时通过引脚与 PCB 板的热传导,使芯片产生的热量能够散发到板上,有利于稳定工作。低外形设计使得芯片在空间受限的应用中仍能保持可靠性能,同时便于多层 PCB 设计,优化整体布局。

  LQFP48 的工作原理并非芯片内部逻辑,而是通过封装将芯片裸片可靠连接到 PCB 板,实现电源供给、信号传输和散热保护。它作为中介桥梁,将芯片内部复杂的电路功能与外部系统接口相结合,使芯片能够在电路系统中正常、高效运行,保证电子产品的小型化、可靠性和性能稳定性。


  LQFP48的作用

  LQFP48(Low Profile Quad Flat Package,48引脚低外形四边扁平封装)作为一种封装形式,在电子产品设计和系统集成中具有多方面的重要作用。首先,它的核心作用是保护芯片和实现电气连接。芯片裸片本身非常脆弱,容易受到机械损伤、静电或湿气侵入的影响,而 LQFP48 封装体采用环氧树脂等材料对芯片进行封装,可以有效防止外界环境对芯片的损害。同时,封装内通过金线或铜线将芯片内部电路与封装引脚相连,使芯片能够通过 PCB 板与外部电路实现稳定的电气连接。

  LQFP48 的作用还包括提供可靠的焊接接口。其四边均匀分布的 48 个引脚呈“海鸥翼”形弯折,设计上便于表面贴装工艺(SMT),能够确保在回流焊或手工焊接过程中形成稳定的焊点。这不仅提高了制造效率,还减少了焊接缺陷的可能性,如虚焊或短路。对于中等复杂度的电子系统,48 个引脚数量既能满足丰富的功能接口需求,又不会占用过多 PCB 面积,是工程师在布局设计中常用的封装选择。

  LQFP48 在热管理与信号完整性方面也发挥重要作用。封装材料具有一定的导热性能,通过引脚与 PCB 的热传导,使芯片产生的热量能够有效散发,从而保证芯片在高负载条件下稳定工作。同时,封装合理的引脚布局可以降低寄生电容和电感的影响,改善高速信号的传输质量,减少干扰和信号畸变。

  LQFP48 的作用还体现在系统设计的灵活性和小型化。由于封装低矮、占板面积小,它特别适合便携式设备、消费电子和嵌入式系统的应用,有助于实现电子产品的轻量化和紧凑化设计。它同时为工程师提供了统一的接口规范,便于芯片替换和升级,提高系统的可维护性。

  LQFP48 的作用主要体现在保护芯片、实现可靠电气连接、便于焊接、改善热管理与信号完整性,以及支持系统小型化和灵活设计等方面,是现代电子产品开发中不可或缺的封装形式。


  LQFP48的特点

  LQFP48(Low Profile Quad Flat Package,48引脚低外形四边扁平封装)作为一种广泛使用的表面贴装封装类型,具有多项显著特点,使其在电子设计中得到广泛应用。首先,LQFP48 的封装形式与引脚设计是其核心特点之一。封装呈正方形或近似正方形,四边各有 12 个引脚,总计 48 个引脚,引脚均匀排列并呈“海鸥翼”形弯折,这种设计既便于表面贴装(SMT)焊接,又有利于目视检查焊点质量,保证焊接的可靠性。引脚间距通常为 0.5 mm,部分高精度器件也采用 0.4 mm 间距,使其在功能接口丰富的同时占用 PCB 面积较小,适合中等复杂度系统的设计需求。

  LQFP48 的低外形设计是其另一显著特点。封装高度通常在 1.0–1.4 mm 之间,这种低剖面设计有利于电子产品的小型化和轻量化,使其特别适用于便携式设备、嵌入式系统和空间受限的应用场景。同时,低高度设计也便于多层 PCB 的布线和元件叠加,增强了设计灵活性。

  LQFP48 的热性能与机械强度具有优势。封装体通常采用环氧树脂(EMC)材料,不仅能保护芯片免受物理损伤和湿气侵入,还具有良好的导热性能。通过引脚与 PCB 板的热传导,芯片内部产生的热量能够有效散发,保证芯片在高负载或工业环境下的稳定运行。其机械强度也使封装在运输和装配过程中不易损坏。

  LQFP48 在电气性能和可靠性方面具有特点。封装引脚能够提供稳定的电源、地线和信号传输通道,引脚寄生电容和电感较低,有助于保持高速信号完整性。同时,封装支持工业标准的工作温度范围(通常 −40°C 至 +125°C),部分工业级芯片甚至可达到 −55°C 至 +150°C,使其在各种环境条件下均能稳定工作。

  LQFP48 的适用性和成本优势也值得注意。它适合中等引脚数量的微控制器、DSP、逻辑芯片等应用,数量适中、性能可靠,同时成本相对可控,是大多数工程项目中常用封装类型。

  LQFP48 的特点包括低外形、四边扁平、引脚密集且排列合理、良好的焊接性、散热与机械保护性能优异、电气性能稳定以及成本适中,这些特点使其成为电子产品设计中非常成熟和常用的封装形式。


  LQFP48的应用

  LQFP48(Low Profile Quad Flat Package,48引脚低外形四边扁平封装)因其引脚数量适中、封装紧凑、低剖面以及良好的热管理和电气性能,广泛应用于各类电子设备和系统中。首先,在微控制器和单片机应用中,LQFP48 是非常常见的封装选择。许多 8 位、16 位和 32 位单片机(MCU)提供 LQFP48 封装版本,能够满足中等引脚数量需求,同时为电路板布局提供灵活性。例如,在智能家居设备、工业控制系统和消费电子产品中,LQFP48 封装 MCU 可实现丰富的 IO 接口、通信接口以及外设控制。

  LQFP48 广泛用于数字信号处理器(DSP)和专用集成电路(ASIC)。这些芯片通常需要一定数量的引脚来连接电源、地线、时钟信号以及高速数据接口,而 LQFP48 的 48 个引脚能够满足大多数中等复杂度系统的需求。由于其低外形和良好散热特性,LQFP48 适合嵌入式音视频处理、传感器数据处理和通信系统等应用场景。

  在通信设备和接口芯片中,LQFP48 也有广泛应用。例如,串行通信接口芯片、CAN 总线控制器、以太网控制芯片等常采用 LQFP48 封装。这种封装形式不仅便于表面贴装,提高生产效率,还能保证高速信号传输的稳定性,满足通信系统对信号完整性的要求。

  LQFP48 还在消费电子和便携式设备中得到应用。由于封装低矮、占板面积小,它适合手机、平板、智能穿戴设备等对空间和重量要求较高的产品。在这些应用中,LQFP48 封装芯片能够提供所需的控制、处理或接口功能,同时帮助产品实现轻量化和紧凑化设计。

  LQFP48 也被应用于工业自动化、汽车电子和医疗设备中。其良好的可靠性、宽温工作范围和稳定的电气性能,使其适合复杂环境下的长期稳定运行,如工控系统的传感器接口、汽车仪表控制单元以及便携式医疗检测设备。

  LQFP48 封装因其引脚适中、低剖面、热管理良好以及制造可靠性高,广泛应用于 MCU、DSP、通信芯片、消费电子、工业自动化和汽车电子等领域,成为现代电子产品设计中不可或缺的一种封装形式。


  lqfp48能替代哪些型号

  LQFP48的详细型号及可替代型号

  LQFP48(Low Profile Quad Flat Package,48引脚低外形四边扁平封装)作为一种常见的中等引脚封装形式,被广泛应用于单片机、微控制器、DSP、逻辑芯片以及各种接口控制芯片中。LQFP48 并非特定芯片型号,而是一种封装形式,因此不同厂商会根据其产品功能推出多种 LQFP48 封装型号。以下列举一些典型的 LQFP48 封装型号:

  微控制器(MCU)类

  STM32F103C8T6:STMicroelectronics 的 32 位 ARM Cortex-M3 MCU,48 引脚 LQFP 封装,主频 72 MHz,具有丰富的 GPIO、USART、SPI、I2C 接口,适合中小型嵌入式系统。

  ATmega32:Microchip(原 Atmel)生产的 8 位 AVR MCU,48 引脚 LQFP 封装,具备 32KB Flash、2KB SRAM 和 1KB EEPROM,广泛应用于教育、嵌入式控制及自动化系统。

  PIC18F46K22:Microchip 的 8 位 MCU,LQFP48 封装,集成多种通信接口和 ADC,适用于工业控制和消费电子。

  数字信号处理器(DSP)类

  TMS320F2812LQFP48:Texas Instruments 的 DSP 芯片,48 引脚 LQFP 封装,适合电机控制、电力电子及信号处理应用。

  逻辑及接口芯片类

  CD74HC4067:Texas Instruments 的 16 通道模拟多路复用器/解复用器,48 引脚 LQFP 封装,用于信号选择与路由。

  MAX3232LQFP48:Maxim Integrated 的 RS-232 收发器芯片,LQFP48 封装,用于串口通信。

  传感器和特殊用途芯片

  MPU-6050 LQFP48 封装版本:集成三轴陀螺仪和三轴加速度计,适合 IMU 设计、运动检测等应用。

  LQFP48 封装的型号多样,功能和应用场景各异,但它们在 PCB 板设计上具有一致的引脚间距和布局规范,因此在某些条件下可以互相替代或找到功能类似的替代型号。

  LQFP48可替代型号

  在实际设计中,如果原芯片无法采购或成本过高,工程师通常会寻找引脚兼容、功能相似的替代型号。可替代的原则主要包括以下几个方面:引脚数量与排列相同、功能接口匹配、电气参数接近、工作电压与频率相兼容、封装尺寸一致。以下列举几类典型替代方案:

  微控制器替代

  STM32F103C8T6 可替代 STM32F103C6T6STM32F103CBT6。这些型号都采用 LQFP48 封装,具有相似的 Cortex-M3 内核和接口功能,只是在 Flash/ SRAM 容量上有所差异。

  ATmega32 可替代 ATmega16ATmega32A。这些型号在 48 引脚 LQFP 封装下提供类似的 GPIO、ADC 和通信接口,适合教育、实验板或轻量级嵌入式控制应用。

  PIC18F46K22 可替代 PIC18F45K22PIC18F25K22,这些型号引脚兼容,外围接口相近,可在工业控制和消费电子中互换使用。

  DSP 和信号处理器替代

  TMS320F2812LQFP48 可以在某些电机控制项目中替代 TMS320F28027LQFP48TMS320F28035LQFP48,前提是核心频率和外设功能满足应用要求。

  逻辑和接口芯片替代

  CD74HC4067 可替代 CD74HC4051CD74HC4052(虽然通道数不同,但在多路复用应用中可根据设计选择),前提是 PCB 板上焊盘布局兼容。

  MAX3232LQFP48 可替代 SP3232ADM3232,这些芯片在 LQFP48 封装下功能相似,支持 RS-232 串口通信。

  传感器替代

  MPU-6050 LQFP48 可在 IMU 系统中替代 ICM-20602 LQFP48 封装版本,前提是接口和通信协议兼容(如 I2C 或 SPI),并且电气参数匹配。

  需要注意的是,尽管封装和引脚排列兼容,但在替代芯片时,必须仔细核对芯片的电气参数、时序要求和外围接口兼容性。例如,ADC 分辨率、通信波特率、电压范围、最大电流及功耗等指标都需要在允许范围内,否则可能影响系统稳定性或导致无法正常工作。因此,LQFP48 芯片的替代选择不仅考虑封装兼容性,还需综合评估功能、性能和系统需求。

  LQFP48 的详细型号涵盖 MCU、DSP、逻辑接口芯片及传感器等多个类别,而可替代型号主要依据引脚兼容性、功能相似性及电气参数匹配来选择。通过合理选择,工程师可以在采购受限或优化设计成本时,灵活使用功能相近的 LQFP48 芯片,确保系统稳定运行与设计灵活性。
