B5819W的参数

　　B5819W是一款肖特基二极管，其参数决定了其在电路中的性能和应用范围。首先，从电气特性来看，B5819W的最大正向平均整流电流（IF(AV)）为1A，这意味着在连续工作状态下，它能够稳定承载1A的电流而不会损坏。同时，其最大脉冲正向电流（IFSM）可达25A，适合应对短时间的高峰电流冲击，例如开关电源启动或浪涌电流情况。

　　在反向特性方面，B5819W的最大重复峰值反向电压（VRRM）为40V，最大直流反向电压（VR）同样为40V，这表明该二极管能够承受高达40V的反向电压而不会发生击穿。此外，其漏电流（IR）在25℃时典型值为0.5mA，最高不超过1mA，这保证了在高阻状态下电路的低功耗特性。

　　B5819W的正向压降（VF）较低，典型值约为0.45V，最大值在0.55V左右，这一特性使得电源整流或信号整流时功耗较低，尤其适合低压电路和高效率电源设计。肖特基二极管的这一低压降特性相比普通硅二极管优势明显，可有效提高电源效率和减少发热量。

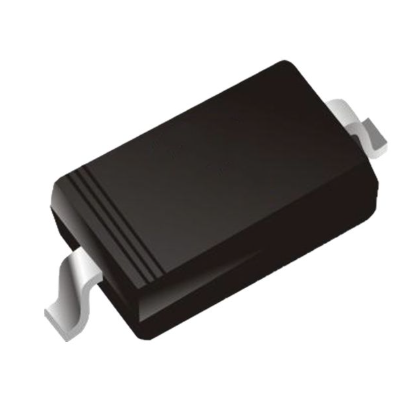

　　B5819W的开关特性非常快速，其典型反向恢复时间（trr）极短，这使得它非常适合用于高频电路和开关电源中。封装方面，B5819W通常采用SOD-123贴片封装，体积小、重量轻，便于表面贴装工艺，提高PCB设计的紧凑性。

　　环境与热特性上，B5819W工作温度范围为-55℃至+125℃，存储温度范围为-55℃至+150℃，能够适应各种工业及消费电子环境。总体来看，B5819W以其低正向压降、高速开关能力、耐压适中和体积小巧的特点，成为电子设计中常用的肖特基二极管之一。

　　B5819W的工作原理

　　B5819W是一款肖特基二极管（Schottky Diode），其工作原理与普通PN结二极管有所不同，主要依赖于金属与半导体之间形成的肖特基势垒（Schottky Barrier）来实现单向导电特性。B5819W通常由金属（如铝或钨）与N型半导体硅材料直接接触构成，没有PN结，因此具有独特的电子迁移特性。

　　在正向偏置时，即阳极电压高于阴极电压，金属-半导体接触处的肖特基势垒降低，电子从N型半导体快速流向金属端，形成电流。由于没有PN结中多数载流子的扩散过程，B5819W的电子迁移速度非常快，使其正向导通压降（VF）低，一般典型值为0.45V左右。这种低压降不仅减少了电能损耗，也降低了器件发热，从而提升电路效率。

　　在反向偏置时，阳极电压低于阴极电压，肖特基势垒增大，阻止电子从金属流向半导体，形成几乎不流动的反向电流。B5819W的漏电流（IR）虽然存在，但相对较小，通常在几毫安以下，这保证了在反向状态下电路几乎无功耗。肖特基二极管的反向恢复时间非常短，因为其没有PN结中载流子存储效应，因此能够在高频开关电路中快速响应，不会产生传统二极管那样的开关延迟。

　　B5819W在电路中的典型应用中，它通常用于电源整流、反向电流防护以及高频信号整流。工作过程中，当电源电压正向施加到二极管时，它导通，使电流顺利流过；当电压反向时，二极管截止，阻止电流回流，从而保护电路。

　　B5819W通过金属-半导体接触形成的肖特基势垒实现单向导电，低正向压降、快速开关和低漏电流是其核心工作特性，使其在高频、高效率电路和保护电路中发挥重要作用。

　　B5819W的作用

　　B5819W作为一款肖特基二极管，其主要作用是在电路中实现单向导电、整流和防护功能。由于肖特基二极管具有低正向压降、快速开关和低漏电流的特性，B5819W在各种电子电路中发挥着重要作用。

　　B5819W常用于电源整流。在交流电转直流电的过程中，二极管能够只允许电流沿一个方向流动，将交流信号转化为直流信号。由于其低正向压降（约0.45V），相比普通硅二极管能够显著降低整流过程中的功耗和热量，提高电源的整体效率。这对于低压、高效率开关电源尤其重要。

　　B5819W在反向电流防护中也有关键作用。它可以防止电流逆流回电源或电池，从而保护敏感元件和电源系统。例如，在多电源系统或电池供电电路中，B5819W可以防止备用电源电流回流至主电源，避免浪费电能或损坏电路。

　　B5819W适合高频应用。肖特基二极管的快速开关特性，使其在开关电源、DC-DC转换器、高频脉冲电路中能够迅速响应电压变化，减少反向恢复时间造成的损耗和干扰，从而保证电路稳定、高效运行。

　　B5819W还可用于电压钳位和信号整形电路。在这些应用中，它能够通过导通或截止来限制电压波动或整形信号波形，从而保护后级电路不受高电压冲击影响。

　　B5819W的作用主要体现在三方面：整流低损耗、高速开关以及反向电流防护。凭借其小体积、低正向压降和快速响应特性，B5819W在开关电源、逆变器、充电器、保护电路及高频信号处理电路中被广泛应用，是电子设计中不可或缺的基础元件之一。

　　B5819W的特点

　　B5819W是一款常用的肖特基二极管，其特点使其在电子设计中具有独特优势。首先，B5819W具有低正向压降（Forward Voltage Drop, VF）的特性，其典型值约为0.45V，最大值通常不超过0.55V。相比传统硅二极管（通常正向压降约0.7V），B5819W能够在整流或导通过程中显著降低功耗和发热量，从而提升电源效率，尤其适合低压、低功耗电路和高效率开关电源设计。

　　B5819W具有快速开关特性。肖特基二极管的开关速度比普通PN结二极管快得多，其反向恢复时间极短。这意味着B5819W在高频脉冲、开关电源及高速信号整流电路中能够快速响应电压变化，减少反向恢复电流造成的损耗和干扰，从而保证电路稳定性和效率。

　　B5819W具有低漏电流特性。在反向偏置时，其漏电流通常只有几毫安，远低于普通二极管。这一特点使B5819W在反向电流防护、电源保护及高阻状态下的应用中表现优异，能够有效减少电能浪费，同时保护后级电路元件不受反向电压损害。

　　B5819W的耐压能力适中，最大重复峰值反向电压（VRRM）为40V，满足一般低压电子电路的需求。它还具有较宽的工作温度范围，一般为-55℃至+125℃，能够适应工业环境和消费电子设备的不同应用场景。

　　在封装和使用方面，B5819W通常采用SOD-123贴片封装，体积小巧，适合表面贴装工艺（SMT），便于在有限空间的PCB设计中应用。其结构简单、可靠性高，使得B5819W成为电源整流、反向保护、高频整流以及信号整形电路中广泛采用的基础元件。

　　B5819W的主要特点包括低正向压降、快速开关、低漏电流、耐压适中和小巧封装，这些特性使其在开关电源、电池保护、高频整流和防反接等电路中发挥重要作用。

　　B5819W的应用

　　B5819W作为一款肖特基二极管，因其低正向压降、快速开关和低漏电流的特性，被广泛应用于各种电子电路中。它在电源整流电路中有着重要应用。B5819W能够将交流电（AC）转换为直流电（DC），并由于其低正向压降，整流过程中产生的功耗和发热量较低，特别适用于低压、高效率开关电源和DC-DC转换器。相比传统硅二极管，使用B5819W可以显著提高电源效率，减少电能浪费。

　　B5819W常用于反向电流防护。它能够防止电流逆流回电源或电池，从而保护敏感元件和电源系统。在多电源系统、充电器和电池供电设备中，B5819W可以有效阻止备用电源的电流回流至主电源，避免浪费电能或造成电路损坏。

　　在高频和高速电路中，B5819W的应用也非常广泛。肖特基二极管的快速开关能力使其适合用于开关电源、逆变器以及脉冲信号整形电路中。它能够快速响应电压变化，减少反向恢复时间造成的损耗，从而保证电路在高频工作状态下的稳定性和可靠性。

　　B5819W在电压钳位和信号整形电路中也有应用。它可以通过导通或截止来限制电压波动或整形信号波形，保护后级电路免受高电压冲击的损害。由于其SMD封装小巧、表面贴装方便，B5819W在空间受限的PCB设计中非常适合使用。

　　B5819W的应用涵盖了电源整流、反向电流保护、高频整流、开关电源、信号整形及电压钳位等多个领域。其低压降、高速开关和可靠性使其成为电子设计中不可或缺的基础元件，广泛服务于消费电子、通信设备、工业控制和电池管理等多种场景。

　　b5819w能替代哪些型号

　　一、B5819W系列有哪些详细型号

　　B5819W本身是一个肖特基势垒二极管型号，主要用于低压整流和反向保护。不同厂家会根据封装和参数进行细微改动，但核心规格基本类似：直流反向耐压约40 V，平均整流电流约1 A，低正向压降。

　　1. 基本型号

　　Micro Commercial Components, B5819W-TP – 标准版SOD‑123封装肖特基二极管，40 V、1 A。是该系列最常用版本。

　　EVVO B5819W DIODE SCHOTTKY 40V 1A SOD123FL – 另一品牌的等效B5819W，规格与标准型号一致。2. 不同封装或子型号

　　B5819W有时还会见到不同的后缀或封装变体，例如：

　　B5819WS, SMC Diode Solutions – B5819WS，小差异封装（如更小的SOD‑323），仍是肖特基二极管但物理尺寸更小。

　　Multicomp Pro, B5819WSH 和 Micro Commercial Components (MCC) B5819WS-TP – 也是B5819WS系列，SOD‑323封装肖特基二极管。这些不同型号在功能上是类似的肖特基整流二极管，主要差异在封装大小、峰值浪涌能力、正向压降略微不同。

　　3. B5819W相关组合包或盘装

　　B5819W 1A 40V Schottky Diode 10pcs, 200pcs B5819w 1n5819 S4 1a 40v Sod‑123 Schottky Diodes 这类多件装一般是同型号B5819W的小批量采购方案。市场上还有部分贴片版或标记略有不同的“B5819W SL”“B5819W‑SL”等子型号，但它们本质是同规格器件（如长电版B5819W SL，40 V、1 A）对标准型号进行了标注差异。

　　二、B5819W能替代哪些型号

　　在需要更换或选型时，可以用以下规格类似的肖特基二极管替代B5819W，前提是替代件的耐压、电流及封装兼容电路要求。

　　1. 常见等效替代型号

　　由于B5819W参数为约40 V反向耐压、1 A整流电流、低正向压降，可以用同样参数的肖特基二极管来替代，例如：

　　1N5819系列肖特基二极管 – 最常见的通用型肖特基管（例如1N5819HW、1N5819W等），典型的是40 V、1 A规格。Diodes INCORPORATED 1N5819HW7F 就是其中一例。

　　SS14肖特基二极管 – 也是40 V、1 A的常见肖特基型号，在多种开关电源上作为替代方案。

　　类似B5819WS小封装版本（如**EVVO B5819WS 40V 1A SOD323**）可用于体积更紧凑但功能等效的电路。事实上，只要替代二极管的主要参数不低于原件（如耐压≥40 V、整流电流≥1 A），在大多数整流和反向保护场景中都可以安全替代。

　　2. 替代时注意的电气差异

　　正向压降（VF）：不同厂家的肖特基二极管VF稍有差异（典型0.45–0.9 V），如果电路对压降敏感（如低压供电），需要选择VF较低的型号。

　　封装和引脚：如果电路板是特定封装（如SOD‑123），替代件应保持相同封装，否则需要重新设计PCB。

　　浪涌电流能力：如果电路可能产生较大浪涌电流，选择更高非重复峰值（IFSM）规格更高的肖特基二极管更安全。

　　总结

　　B5819W是一个标准的肖特基二极管型号，有多个品牌推出该型号或其封装变体（如SOD‑123、SOD‑323）。典型的B5819W系列器件包括**Micro Commercial Components, B5819W-TP、EVVO B5819W等，而类似的封装变体如B5819WS, SMC Diode Solutions**也是同系列但封装更小的等效器件。

　　在替代方面，可以使用其他40 V、1 A左右的肖特基二极管（如1N5819/SS14系列）进行替换，前提是满足耐压、电流和封装等基本要求。根据具体电路应用进一步匹配VF、浪涌能力等参数，可以达到更稳健的替代效果。
