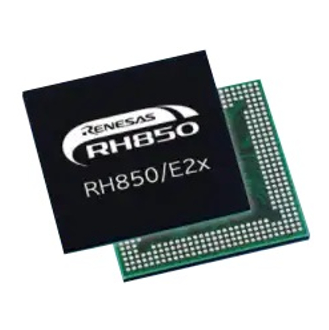

RH850微控制器参数

　　RH850系列是瑞萨电子推出的高性能32位微控制器，广泛应用于汽车电子系统中。其核心基于32位RISC架构，主频范围通常在80MHz至200MHz之间，根据具体型号有所差异，支持高效指令执行和快速数据处理。核心内部集成了Harvard结构的处理单元，具备高效的流水线设计，能够在实时控制应用中提供稳定性能。

　　在存储器方面，RH850系列具有多种内存配置选择。片上闪存（Flash）容量从64KB到2MB不等，可满足从基础控制到复杂控制算法的不同需求。SRAM容量从8KB至128KB，可用于高速数据缓存和临时计算。部分型号还内置EEPROM，用于关键数据的长期保存。存储器接口设计灵活，支持快速访问和多通道数据操作，提高系统整体响应速度。

　　RH850系列微控制器在外设接口方面非常丰富，适用于复杂汽车系统。其内置多通道定时器、脉宽调制（PWM）模块和输入捕获模块，可精确控制电机和传感器信号。通信接口包括多路CAN、LIN、Ethernet、UART、SPI和I2C等，便于车辆内各模块的数据交互。此外，部分型号支持灵活的模拟接口，如12位ADC、12位DAC和比较器，用于传感器信号采集与处理。

　　电源与功耗特性方面，RH850支持低功耗模式和休眠模式，可显著降低系统能耗，满足汽车对节能和续航的要求。工作电压通常在3.0V至5.5V之间，部分型号支持单电源供电。安全性方面，RH850系列提供看门狗定时器、ECC内存校验、时钟监控以及符合ISO 26262标准的功能安全特性，确保关键汽车系统在异常情况下的可靠性。

　　RH850微控制器以其高性能核心、丰富的存储器与外设接口、低功耗设计以及严格的安全机制，成为汽车电子控制系统中广泛采用的32位微控制器解决方案。它能够支持从发动机管理、车身控制到高级驾驶辅助系统（ADAS）等多种复杂应用，为汽车智能化提供强有力的硬件基础。

　　RH850微控制器的工作原理

　　RH850系列微控制器基于32位RISC（精简指令集计算机）架构，采用Harvard结构设计，将程序存储器和数据存储器分开，实现指令和数据的并行访问，从而大幅提升处理效率。其核心通过高效的流水线机制执行指令，每条指令经过取指、译码、执行和写回等阶段，能够实现快速、连续的数据处理，满足汽车实时控制对速度和响应性的要求。

　　在系统启动阶段，RH850首先由片上复位电路初始化内部寄存器和外设模块，同时启动片上闪存中的启动程序。通过时钟管理单元（Clock Management Unit，CMU）提供稳定时钟源，核心处理器和各外设模块获得同步时钟，确保系统按预定时间顺序运行。在运行过程中，中央处理单元（CPU）与片上存储器和外设进行数据交换，通过总线接口（Bus Interface）协调指令和数据传输，保证处理任务顺序执行且无冲突。

　　RH850的工作原理还体现在其对外设的控制上。微控制器内部集成了多种定时器、PWM模块、AD/DA转换器和通信接口，通过CPU配置寄存器对这些外设进行初始化和控制。例如，在电机控制应用中，CPU根据传感器采集的模拟信号，通过AD转换器获取数值信息，再通过PWM模块输出控制信号，实现精确的电机调速。通信接口如CAN、LIN和Ethernet则通过内部FIFO和中断机制处理数据收发，保证车辆网络中的数据实时、可靠传输。

　　RH850还具备低功耗运行机制，其内部提供多种功耗模式，如睡眠模式、停止模式和待机模式。在不需要高性能处理时，CPU可进入低功耗状态，同时外设部分仍可保持特定功能运行，实现节能与功能兼顾。安全机制也是其工作原理的重要组成部分，包括看门狗定时器监控程序运行、ECC错误校验保护存储器数据完整性、时钟异常检测和功能安全监控，确保系统在异常情况下仍能保持可靠性。

　　RH850微控制器通过高效的RISC核心、Harvard存储结构、丰富外设控制和低功耗安全机制，实现对复杂汽车电子系统的实时、高效、可靠控制，构成了现代汽车智能化控制的核心硬件平台。

　　RH850微控制器的作用

　　RH850系列微控制器在汽车电子系统中发挥着核心控制和管理作用，其主要任务是实现对车辆各类电子模块的精确控制和信息处理。作为32位高性能微控制器，RH850能够处理大量实时数据，并通过高速运算支持发动机控制、车身电子、动力传动、刹车系统以及车载网络等关键功能，实现车辆的高效、安全与智能化运行。

　　在发动机管理系统（ECU）中，RH850负责监控发动机的转速、温度、油门位置以及燃油喷射等信号，通过高速运算和PWM输出精确控制喷油器和点火系统，优化燃油效率并降低排放。在车身控制方面，它管理车灯、车窗、电动座椅及安全气囊等模块，实现对车身功能的智能化协调。同时，RH850的丰富通信接口（如CAN、LIN和Ethernet）使其能够与车辆内部网络中的其他控制单元实时交换数据，保证各模块之间的协同工作。

　　RH850还在车辆安全与辅助系统中发挥重要作用。它通过集成的定时器、AD转换器和高速I/O接口，实时采集传感器数据并处理紧急情况。例如，在防抱死制动系统（ABS）和电子稳定程序（ESP）中，RH850能够快速响应车轮速度传感器的变化，调节刹车压力，保证行驶安全。在高级驾驶辅助系统（ADAS）中，它处理来自雷达、摄像头和超声波传感器的数据，实现车道保持、自动紧急制动等功能。

　　RH850微控制器支持低功耗模式和功能安全特性，使其在节能与可靠性方面同样发挥重要作用。在电动汽车或混合动力车辆中，它能够通过休眠模式降低能耗，同时保持对关键系统的监控。在安全关键应用中，其符合ISO 26262标准的功能安全机制确保微控制器在异常情况下依然可靠运行。

　　RH850微控制器的作用不仅体现在高速数据处理和精确控制，还包括保障汽车系统的安全性、可靠性与智能化。它是现代汽车电子控制系统的核心，使复杂的车辆功能得以高效、安全地实现。

　　RH850微控制器的特点

　　RH850系列微控制器是瑞萨电子面向汽车电子领域推出的高性能32位MCU，其最大的特点是在性能、可靠性和功能安全之间实现了良好平衡。该系列采用32位RISC内核架构，具备高效的指令执行能力和优秀的实时响应性能，能够满足发动机控制、底盘系统、车身电子以及高级驾驶辅助系统等对运算速度和确定性的严格要求。

　　在性能特点方面，RH850具备较高的主频和优化的流水线结构，能够在复杂控制算法和多任务环境下稳定运行。同时，其Harvard结构设计使程序和数据访问互不干扰，提高了整体处理效率。多级中断和快速中断响应机制也是RH850的重要特点之一，确保在关键事件发生时，系统能够迅速做出反应，满足汽车实时控制的需求。

　　在外设集成度方面，RH850具有高度集成的特点。芯片内部集成了多种定时器、PWM模块、高精度ADC以及丰富的通信接口，如CAN、LIN、UART、SPI、I²C以及部分型号支持的Ethernet接口。这种高集成度设计减少了外部器件数量，有助于降低系统成本、缩小PCB面积并提高整车电子系统的可靠性。

　　在安全与可靠性方面，RH850系列具有显著优势。它支持符合ISO 26262功能安全标准的设计，内置看门狗定时器、时钟监控、电压监控、内存ECC校验和错误检测机制，能够在系统异常时及时发现并采取保护措施。这些特性使RH850非常适合用于安全等级要求较高的汽车应用，如制动系统和转向系统。

　　RH850还具备良好的低功耗特性。其支持多种功耗模式，包括睡眠、停止和待机模式，可根据系统负载灵活切换，在保证性能的同时有效降低能耗，特别适用于电动汽车和混合动力汽车等对能效要求较高的应用场景。综合来看，RH850以高性能、高集成度、强安全性和低功耗等特点，成为汽车电子控制系统中广泛采用的32位微控制器解决方案。

　　RH850微控制器的应用

　　RH850系列微控制器主要应用于汽车电子领域，是现代车辆电子控制系统中的核心控制器之一。凭借其32位高性能处理能力、丰富的片上外设以及完善的功能安全机制，RH850被广泛部署在发动机控制、车身电子、底盘系统以及新兴的智能驾驶和新能源车辆系统中，为汽车提供稳定、可靠和实时的控制能力。

　　在动力与发动机控制系统中，RH850常用于发动机控制单元（ECU）和动力传动控制模块。它能够实时采集转速、温度、进气量、油门位置等多种传感器信号，并通过高速运算输出精确的控制策略，用于燃油喷射、点火时序、怠速控制以及变速箱换挡控制。这类应用对实时性和可靠性要求极高，而RH850的高运算性能和快速中断响应机制正好满足这些需求。

　　在车身电子系统中，RH850被广泛应用于车身控制模块（BCM）。它负责车灯、雨刷、电动门锁、车窗升降、座椅调节以及空调系统等功能的集中控制。通过CAN、LIN等车载通信接口，RH850能够实现多个执行机构与传感器之间的协调工作，提高车身功能的智能化和舒适性水平。

　　在底盘与安全系统方面，RH850常用于防抱死制动系统（ABS）、电子稳定控制系统（ESC）和电动助力转向（EPS）中。微控制器需要对车轮速度、转向角度等信号进行高速采集和处理，并在极短时间内做出控制决策，以保障车辆行驶安全。RH850具备符合ISO 26262功能安全标准的特性，使其非常适合此类安全关键应用。

　　在新能源汽车和智能驾驶领域，RH850也得到广泛应用。例如在电池管理系统（BMS）、电机控制器以及部分高级驾驶辅助系统（ADAS）中，RH850可承担控制、监测和通信任务。总体来看，RH850微控制器凭借高性能、高安全性和高可靠性，在各类汽车电子系统中具有非常广泛且重要的应用价值。

　　rh850能替代哪些型号

　　一、RH850家族的主要系列与代表型号

　　RH850/F1x 系列（F1L / F1M / F1H 等） —— 面向车身与通用车用控制，单核/低功耗/外设丰富，闪存容量从几十KB到数MB不等，适合 BCM（车身控制模块）与部分执行类控制单元。

　　RH850/P1x 系列（P1M / P1L / P1H 等） —— 面向底盘与马达控制，强调低功耗与增强的电机控制定时器、SENT/PSI5 等传感器接口与多路 CAN，总线与安全功能如 lock-step、ECC、BIST 等。部分型号提供高达 2MB 闪存与最多 128KB SRAM。

　　RH850/D1x 系列（D1L / D1M） —— 仪表盘（Instrument Cluster）专用，集成图形/显示控制器、声音发生器、步进电机控制等，闪存与RAM更大以支持图形化界面。

　　RH850/U2 系列（U2B / U2x） —— 面向域控制/整车级（zone/domain／vehicle motion）的高端“跨域”多核MCU，采用更先进工艺（如 28nm），支持多核、虚拟化与 QoS，用于需要在单芯片上运行多个 ASIL-D 分区的情形。

　　其它子系列与衍生型号 —— RH850 还有为不同应用定制的子系列（如 C 系列、R 系列或 Gen1/Gen2 衍生），并提供产品选择器与零件编码指南以便按性能、外设、封装与安全等级选型。二、RH850可以替代（或作为替代候选）的型号 / 系列（按应用场景）

　　说明：下列“可替代”并非直接的一对一引脚兼容替换，而是从功能域与系统设计角度，RH850可以作为工程上替代/迁移的候选器件。是否可行取决于软件架构、外设匹配、功能安全等级与供应链策略等因素。

　　替代传统车身/BCM 控制器（如 NXP S32K 系列 / ST SPC5 的某些型号）

　　对于车身控制、门/灯/座椅等集成度不高但要求可靠性的ECU，RH850/F1x 系列因外设丰富和低功耗特性，可作为 NXP S32K 或 ST 的 SPC5 在某些设计上的替代选择。迁移需评估外设（UART/CAN/LIN、ADC、GPIO）功能与软件平移成本。替代底盘与电机控制 MCU（如 Infineon AURIX / NXP S32 / TI TMS570 等高性能MCU 的部分型号）

　　在底盘控制（ABS/ESP/EPS）或电机控制（FOC、BMS 驱动）场景，RH850/P1x 系列（增强定时器、PWM、SENT 支持、功能安全）可以替代或与 Infineon AURIX、NXP 的高端系列竞争，尤其当系统偏向于 Renesas 生态（工具链、供应）时更具吸引力。但若应用需要 AURIX 的特有 DSP 能力或更高核数/频率，替换前需确认性能边界与安全认证路径。替代仪表/显示控制器（如基于其它厂商的图形MCU 或 MPU）

　　RH850/D1x 针对图形仪表有专门特性，可在仪表集成中替代部分使用通用 MCU + 显示驱动器的方案，尤其当需要车规级功能安全支持时更有优势。迁移需要注意显示性能（2D/ sprite/视频RAM）与驱动软件兼容性。替代旧款 Renesas V850 / 16/32 位器件，进行平台升级

　　对于原先基于 V850 衍生器件的遗留项目，RH850（作为 RH850 家族的演进）常被用作硬件/软件平台升级的目标，以获得更高性能、更强的功能安全支持与更现代的工具链。三、替代/迁移时必须关注的关键点（避免踩坑）

　　架构差异与指令集：RH850 使用 Renesas 的 RH850 内核（非 ARM 或 TriCore），二进制不可兼容，软件必须重写或移植（驱动、中间件、RTOS 适配）。这通常是替代的最大成本。

　　外设与引脚映射：虽然功能上能覆盖（CAN、ADC、PWM 等），但引脚复用、时序与外设细节可能不同，硬件电路板需重布线或适配器。

　　功能安全与认证：若目标 ECUs 要求 ISO-26262 ASIL 等级，替代器件及其软件架构必须重新做安全分析（ASIL 分配、FMEDA、验证测试）。RH850 家族提供安全功能，但认证路径与已有系统不同，需要评估。

　　工具链与生态：编译器、调试器、Trace/Profiling 工具、中间件（如 AUTOSAR）支持状况会影响迁移决策；选择与供应商生态匹配的方案可显著降低开发风险。

　　性能与成本权衡：高端 RH850 多核器件（U2B）可替代多芯片集成的域控制器，但成本与复杂度也会上升；反之低端 RH850 适合替换低成本单功能MCU。

         四、结论

　　RH850 系列覆盖从低功耗车身 MCU 到高端多核域/运动控制 MCU 的完整产品梯队，可在很多汽车子系统中作为 Infineon AURIX、NXP S32、ST SPC5 或旧款 Renesas 器件的替代候选。实际替代应以系统需求（计算性能、功能安全等级、外设接口、现有软件资产、供应链）为准，进行软硬件可行性评估与小规模原型验证，必要时向瑞萨或分销商获取参考设计与迁移支持文档。有关 RH850 各系列的官方规格、产品选择器与型号清单，请参阅瑞萨官网与对应系列的产品页面与数据手册。
