INA826的主要参数

　　INA826是一款高性能、低功耗的仪表放大器，其参数设计充分考虑了精密信号采集的需求，适用于各种工业和医疗应用。首先，它的工作电压范围为单电源2.7V至5.5V，或者双电源±2.5V至±5.5V，使其能够在多种供电环境下稳定工作，适应现代低电压电子系统的需求。它的工作电流非常低，典型值约为1 mA，确保在便携式和低功耗应用中表现优异。

　　在输入特性方面，INA826具有高输入阻抗，典型值为10^9 Ω，配合低输入偏置电流（典型值为1 nA）和低输入失调电压（典型值为50 μV），能够精确放大微弱的差分信号，同时最大限度地减少信号失真和误差。仪表放大器的**共模抑制比（CMRR）**是衡量其抵抗共模干扰能力的重要参数，INA826在增益为1时的典型CMRR可达100 dB以上，并且随增益增大，CMRR保持在高水平，保证在复杂电磁环境中信号的准确性。

　　关于增益设置，INA826支持外接单个电阻调节增益，增益范围从1到1000，便于根据实际应用灵活配置。其带宽和速率也适合精密测量，典型增益为10时带宽约为500 kHz，输入信号可快速响应，保证动态测量的精度。

　　温度性能方面，INA826的输入失调电压漂移（Offset Drift）低至0.05 μV/°C，适合对环境温度变化敏感的精密测量场合。器件封装方面，INA826常见封装包括SOT-23-5、SOIC-8等，体积小巧，适合便携设备和空间受限的设计。

　　INA826凭借其低功耗、高输入阻抗、低失调电压、高共模抑制比、灵活增益设置以及宽电压工作范围，成为精密仪表信号放大、传感器接口以及医疗和工业信号采集系统中广泛采用的理想选择。

　　INA826的工作原理

　　INA826是一款高精度仪表放大器，其核心原理基于三运放结构，通过差分放大和共模抑制实现微弱信号的精确放大。仪表放大器的基本功能是放大两个输入端之间的差分信号，同时尽可能抑制两个输入端同时存在的共模信号，这对传感器信号采集和工业测量尤为重要。

　　INA826内部由三个运算放大器组成，其中两个运放位于输入级，负责对输入信号进行初步缓冲和差分处理，第三个运放则位于输出级，用于最终的差分信号放大。输入信号分别加在两个输入运放的正、负输入端，通过高输入阻抗设计，保证对传感器或信号源的负载极小。两个输入运放将输入信号差分化，同时抑制共模成分。外接一个电阻即可设置增益，增益公式通常为：Gain = 1 + (50 kΩ / R_G)，其中R_G为外接增益电阻，通过调节R_G可以灵活设置放大倍数。

　　输出级运放将输入级产生的差分信号进一步放大，并输出到负载端。在整个放大过程中，INA826通过内部精密电阻匹配和优化的运放布局，实现了极高的共模抑制比（CMRR），确保共模噪声和干扰不会影响差分信号。器件还具备低输入偏置电流和低输入失调电压，使得微小电压信号能够被准确采集而不产生显著误差。

　　INA826支持单电源和双电源供电方式，单电源工作时内部自动偏置，使输入和输出信号保持在工作电压范围内，不会出现饱和现象。它的低功耗设计保证在便携设备中长时间稳定工作，而其宽带宽特性使得高频信号同样能够被精确放大。

　　INA826通过三运放结构和精密电阻网络，将微弱差分信号有效放大，同时抑制共模干扰，其工作原理核心在于差分放大与共模抑制结合，适用于压力传感器、应变片、温度测量及生物电信号采集等对信号精度要求极高的场景。

　　INA826的作用

　　INA826是一款高精度仪表放大器，其主要作用是对微小的差分信号进行精确放大，同时抑制共模干扰，从而实现高精度信号采集和处理。这种特性使其在各种电子测量、工业控制、医疗设备以及传感器接口中发挥着不可替代的作用。

　　INA826能够有效放大微弱信号。在许多传感器应用中，输出信号往往只有几毫伏甚至微伏级，例如应变片、压力传感器、热电偶或生物电信号。如果直接将这些信号送入模数转换器（ADC）或后级处理电路，由于信号幅度过小，容易被噪声淹没，测量精度难以保证。INA826通过其高增益和低噪声特性，将微小信号放大到可处理的电平，同时保持信号的精度和线性度。

　　INA826具有很高的共模抑制能力。在工业环境中，传感器和信号线通常会受到电磁干扰或电源波动的影响，这些干扰常以共模信号的形式存在。INA826通过精密匹配的内部电阻网络和三运放结构，有效抑制共模信号，确保输出信号主要反映输入端的真实差分信号，从而提高系统的抗干扰能力和可靠性。

　　INA826的高输入阻抗和低输入偏置电流，使其对传感器几乎没有负载效应，这对于对信号源敏感的应用至关重要。例如在温度测量或生物信号采集中，INA826可以保持信号源的完整性，避免测量误差。其灵活的增益设置也使设计者能够根据应用需求调整放大倍数，无需改变电路结构，增强了系统设计的灵活性。

　　INA826的作用不仅是信号放大，更在于提高测量精度、抑制干扰、保护信号源以及简化系统设计。它广泛应用于医疗设备、生物信号采集、工业传感器接口、精密仪器及数据采集系统中，是实现高精度、高可靠性测量的重要核心器件。

　　INA826的特点

　　INA826作为一款高精度仪表放大器，具有多项独特的性能特点，使其在精密测量和信号处理领域被广泛采用。首先，其最显著的特点是高共模抑制比（CMRR）。仪表放大器的核心功能是放大两个输入端之间的差分信号，同时抑制共模信号。INA826采用精密电阻匹配和三运放结构设计，使其在增益为1时CMRR可达100 dB以上，并且在高增益情况下依然保持优异的共模抑制能力。这意味着即使在复杂的工业环境或存在强电磁干扰的场合，INA826仍能准确采集差分信号，提高测量的可靠性。

　　INA826具有低输入失调电压和低漂移特性。典型输入失调电压为50 μV，输入失调电压温漂低至0.05 μV/°C。这使得INA826能够精确放大微小信号，而不会因温度变化或器件自身特性产生明显误差。在精密传感器测量或生物电信号采集中，这一特性尤为重要。

　　INA826支持宽增益调整范围，通过外接一个电阻即可灵活设置增益，范围从1到1000。设计者无需复杂电路即可根据实际应用需求调整信号放大倍数，提高设计的灵活性和可调性。此外，它的高输入阻抗（典型值约为10^9 Ω）和低输入偏置电流（典型值约为1 nA）特性，确保对传感器或信号源几乎没有负载效应，能够保持信号完整性和精度。

　　INA826具有低功耗和宽工作电压范围的优势。它在单电源2.7V至5.5V或双电源±2.5V至±5.5V下均可稳定工作，典型工作电流仅约1 mA，非常适合便携式设备和低功耗系统。器件封装小巧，如SOT-23-5或SOIC-8，方便空间受限的设计。

　　INA826以高共模抑制、低漂移、高精度、低功耗和灵活增益调节为主要特点，使其在工业控制、医疗设备、数据采集和传感器接口等多种场景中成为理想选择。其性能稳定可靠，能够满足各种复杂应用对精密信号处理的严格要求。

　　INA826的应用

　　INA826是一款高精度、低噪声、低漂移的仪表放大器，凭借其优异的性能在各类精密测量和信号处理系统中有着广泛的应用。其主要应用领域包括工业控制、医疗设备、传感器接口、数据采集系统以及精密仪器等。

　　在工业控制和传感器接口方面，INA826常用于压力传感器、温度传感器、应变片等微弱信号的放大。许多工业应用中，传感器输出信号通常在毫伏级甚至微伏级，如果直接送入后级ADC或控制器，很容易被噪声干扰。INA826通过高共模抑制比和低失调电压，将微小信号精确放大至可处理电平，同时抑制共模干扰，从而保证工业测量的准确性和可靠性。

　　在医疗设备领域，INA826被广泛用于心电（ECG）、脑电（EEG）及其他生物电信号采集系统。生物电信号幅度极小，且易受到环境噪声和电源干扰影响。INA826的高输入阻抗、低漂移和低噪声特性，能够精确放大这些微弱信号，同时对信号源几乎没有负载作用，确保采集到的信号真实可靠。

　　在数据采集和精密仪器中，INA826可用于高精度测量系统，如电子天平、力传感器以及各种实验仪器的信号放大环节。通过外接增益电阻，工程师可以灵活调整放大倍数，以适应不同量程和精度要求的测量任务。

　　INA826还适用于便携式测量设备和低功耗系统。其典型工作电流仅约1 mA，封装小巧（如SOT-23-5、SOIC-8），适合空间受限和便携式设计，保证系统在长时间运行中功耗低、稳定性高。

　　INA826在各类微弱信号放大和精密测量场景中发挥着重要作用。无论是工业控制、医疗监测、数据采集还是便携式设备，INA826都能提供高精度、高可靠性和低功耗的信号放大解决方案，是精密电子设计中不可或缺的核心器件。

　　ina826能替代哪些型号

　　INA826的详细型号及其可替代型号

　　INA826是一款高精度、低功耗的仪表放大器，其在工业控制、医疗设备、传感器信号采集以及精密测量系统中应用广泛。根据不同的封装形式和增益调整特性，INA826拥有多个具体型号，以满足不同设计需求。

　　首先，从封装类型来看，INA826主要有以下几种型号：INA826AID、INA826AIDR、INA826AIDGKR、INA826EVM等。

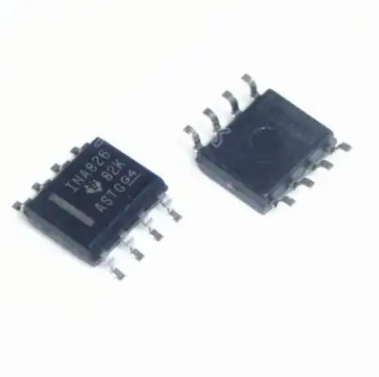

　　INA826AID是最常见的型号，采用SOIC-8封装，适用于一般工业和实验室测量系统，提供高精度和低噪声性能。

　　INA826AIDR则是卷带（Tape and Reel）封装的版本，适合自动化生产和表面贴装（SMT）工艺，便于大批量生产和可靠焊接。

　　INA826AIDGKR是针对更小型化设计的版本，提供SOT-23-5小封装，适合便携式设备和空间受限的设计环境。

　　INA826EVM是评估模块（Evaluation Module），主要用于快速测试和评估INA826的性能，在研发阶段方便工程师进行功能验证和参数调试。

　　INA826还有按温度等级区分的型号，例如工业级（-40°C到+125°C）和商业级（0°C到+70°C），以适应不同工作环境的需求。通过这些型号的组合，设计者可以根据应用场景选择合适封装、增益设置和温度等级的INA826。

　　在实际工程应用中，INA826经常被用来替代其他性能类似的仪表放大器型号，尤其是那些对高精度、低漂移、高共模抑制和低功耗有严格要求的场合。常见的可替代型号包括：INA128、INA129、INA333、AD623、AD620等。

　　INA128和INA129是INA826的前代型号，也属于德州仪器的高精度仪表放大器。它们提供类似的高共模抑制、低失调电压和低漂移特性，但INA826在功耗和封装灵活性上有所优化，尤其适合便携式和低功耗应用，因此在这些场合INA826可以直接替代INA128/INA129。

　　INA333是另一款低功耗、高精度仪表放大器，输入偏置电流低，失调电压小，适合微弱信号测量。INA826在高增益情况下的带宽表现和低漂移特性使其可以作为INA333的替代方案，尤其在要求更高带宽的应用中更具优势。

　　AD623和AD620属于Analog Devices公司生产的仪表放大器，也常用于精密信号采集。AD623适合单电源低压应用，而AD620提供高精度、低漂移特性。对于需要兼顾低功耗和高共模抑制的系统，INA826可以替代这两款型号，同时提供更灵活的增益调节和封装选择。

　　INA826的可替代性主要体现在三个方面：高共模抑制、低漂移和高精度信号放大。工程师在设计中选择替代器件时，应考虑工作电压、增益范围、功耗、封装和温度等级等因素，以确保替代后的系统性能与原设计一致或有所提升。INA826凭借其低功耗、高精度、宽工作电压范围和灵活封装，能够在工业控制、医疗监测、传感器接口以及精密测量等多种应用中，成功替代INA128、INA129、INA333、AD623、AD620等常见型号，为系统设计提供可靠的高精度信号放大解决方案。
