xpt2046的参数

　　XPT2046 的参数主要围绕其触摸采样精度、接口方式、电气特性以及工作环境等方面，是衡量其在电阻式触摸屏应用中性能的重要依据。

　　在转换性能方面，XPT2046 内置 12 位分辨率的 ADC，可提供 0～4095 的数字输出范围，能够较为精确地反映触摸位置的电压变化，满足大多数 4 线或 5 线电阻式触摸屏对坐标精度的需求。其 ADC 采用逐次逼近结构，在保证精度的同时兼顾转换速度，适合实时人机交互应用。

　　接口方面，XPT2046 采用 SPI 串行通信接口，支持常见的时钟、片选、数据输入和数据输出信号，最高时钟频率可达数 MHz 级别，能够与 STM32、AVR、MSP430 等多种微控制器直接连接。该接口方式占用引脚少，通信时序简单，便于软件驱动实现。

　　在电气参数上，XPT2046 的 工作电源电压一般为 2.7V～5.25V，兼容 3.3V 和 5V 系统设计。芯片内部参考电压可由外部提供，也可使用电源电压作为参考，从而在不同精度和成本需求之间进行取舍。其工作电流较低，待机功耗小，适合便携式和低功耗设备。

　　环境适应性方面，XPT2046 通常支持 –40℃～+85℃ 的工业级工作温度范围，能够在较为严苛的工业或户外环境下稳定运行。封装形式多为 TSSOP 或 QFN 等贴片封装，便于自动化生产和高密度 PCB 设计。

　　XPT2046 的参数配置在精度、功耗、接口灵活性和环境适应性之间取得了良好平衡，是电阻式触摸屏控制领域中性价比较高的一款芯片。

　　xpt2046的工作原理

　　XPT2046 的工作原理基于 电阻式触摸屏的电压分压测量，通过将用户触摸产生的电压信号转换为数字坐标，实现触摸屏的人机交互功能。电阻式触摸屏一般由上下两层导电膜组成，通常标记为 X 层和 Y 层，当手指或触控笔按压屏幕时，上下两层接触形成电阻连接，通过测量该电阻位置的电压值即可确定触摸点坐标。

　　在工作过程中，XPT2046 通过控制内部的多路模拟开关，对触摸屏的 X、Y 方向电压进行选择和采样。具体来说，当测量 X 坐标时，芯片在 X 方向施加参考电压，Y 方向为高阻态，通过 ADC 采样电压信号，计算出触摸点的 X 坐标。同理，测量 Y 坐标时，则在 Y 方向施加参考电压，X 方向为高阻态。芯片内部的 12 位逐次逼近型 ADC 将采集到的模拟电压信号转换为数字量，使微控制器能够准确读取触摸点的位置。

　　除了 X、Y 坐标测量外，XPT2046 还可以测量触摸屏的压力（Z 轴），通过检测触摸点上下两层之间的阻值变化来判断按压力度，这对于实现压感操作或者增强触摸交互的灵敏度非常有用。

　　数据传输方面，XPT2046 采用 SPI 接口 将采样的数字坐标和压力数据发送给主控 MCU。芯片通过片选信号启动采样，时钟信号控制 ADC 数据的移位输出，数据输入可用于配置测量模式，如选择 X、Y、Z 轴或温度等扩展功能。由于 SPI 接口简单高效，占用引脚少，且传输速度快，因此能够满足实时触控响应的需求。

　　XPT2046 的工作原理是利用模拟电压分压测量实现触摸位置检测，再通过 ADC 转换为数字信号并通过 SPI 接口传输给控制器，实现电阻式触摸屏的精确控制与人机交互。芯片的多路选择、低功耗、高精度 ADC 和灵活接口设计，使其在工业、消费电子和嵌入式设备中得到广泛应用。

　　xpt2046的作用

　　XPT2046 的主要作用是 将电阻式触摸屏上的模拟触摸信号转换为数字信号，使微控制器能够准确读取触摸位置，实现人机交互功能。电阻式触摸屏本身只能产生随触摸位置变化的电压信号，而无法直接与数字电路通信，XPT2046 就是解决这一问题的关键器件。

　　在实际应用中，当用户用手指或触控笔按压触摸屏时，上下两层导电膜接触形成电阻连接，屏幕上对应的触摸点会产生特定的电压。XPT2046 内部的多路模拟开关和 12 位 ADC 会选择对应的 X、Y 坐标电压进行采样，并将其转换为数字量。微控制器通过 SPI 接口读取这些数字数据后，即可获得触摸点的精确位置坐标。

　　除了坐标测量，XPT2046 还能够测量触摸屏的压力（Z 轴），这对于实现压感操作或者增加触控的灵敏度非常有用。例如，在一些工业设备或便携式仪表中，根据触摸压力的不同，可以触发不同的操作或功能，从而增强用户体验。

　　XPT2046 的作用不仅体现在信号转换上，还表现在 简化系统设计、降低开发难度。由于其集成了多路开关、ADC、参考电压控制和 SPI 接口，设计者无需为触摸屏设计复杂的模拟电路，只需通过少量引脚即可实现完整的触摸采集功能。这大大节省了 PCB 布局空间，同时提高了系统稳定性和可靠性。

　　XPT2046 是电阻式触摸屏系统中不可或缺的核心组件，它将用户的触控操作精确、高效地转化为数字信号，使单片机或处理器能够快速响应，实现各种人机交互功能。在工业控制、便携仪器、嵌入式显示系统等场景中，XPT2046 通过提供精确、稳定的触摸数据，提高了触控设备的可用性和用户体验。

　　xpt2046的特点

　　XPT2046 作为一款广泛应用的电阻式触摸屏控制芯片，具有多项显著特点，使其在工业控制、便携仪器和嵌入式显示系统中备受青睐。首先，它具备 高精度的 12 位 ADC 转换能力，能够将电阻式触摸屏的模拟电压信号精确转换为数字坐标，分辨率达到 4096 级。这一特性保证了触摸位置的高精度测量，满足各类触控界面对操作灵敏度和准确性的要求。

　　XPT2046 采用 SPI 串行接口通信，只需少量引脚即可实现与微控制器的数据交换。这种接口方式不仅简化了硬件设计，还便于与 STM32、AVR、MSP430 等多种 MCU 系统集成，降低了系统成本和开发复杂度。同时，SPI 接口支持高速数据传输，使触控响应速度快，能够满足实时交互需求。

　　XPT2046 的另一大特点是 支持多功能测量模式。除了 X、Y 坐标测量外，还可对触摸屏的压力（Z 轴）进行采样，实现压感功能。此外，芯片可在不同工作模式下切换，如快速采样模式和低功耗模式，为系统提供了在精度和功耗之间的灵活选择。

　　在电气特性方面，XPT2046 工作电压范围广（2.7V～5.25V），兼容 3.3V 和 5V 系统设计，便于与不同电压等级的 MCU 配合使用。芯片功耗低，待机电流小，非常适合便携设备和低功耗应用。

　　XPT2046 环境适应性强，可在 –40℃～+85℃ 的工业温度范围内稳定工作，适合复杂工业环境或户外场景使用。芯片封装通常为 TSSOP 或 QFN，便于贴片生产和高密度 PCB 布局。

　　XPT2046 以高精度、低功耗、多功能、接口灵活和环境适应性强为主要特点，使其成为电阻式触摸屏系统中性价比高且可靠的核心器件，广泛应用于各种人机交互场景中。

　　xpt2046的应用

　　XPT2046 广泛应用于 电阻式触摸屏的人机交互系统，为工业、消费电子和嵌入式设备提供高精度触控解决方案。由于其低成本、接口简单、抗干扰能力强等特点，使其在多种场景下得到可靠应用。

　　在 工业控制领域，XPT2046 常用于各类操作面板、工业仪表和自动化设备中。通过与单片机或嵌入式处理器配合，能够实时采集操作者的触控输入，实现设备的参数设置、状态监控和报警控制。例如，在数控机床或生产线控制面板上，操作者通过触摸屏选择程序或调整工艺参数，XPT2046 将触控位置精确转换为数字信号，使系统能够快速响应。

　　在 便携式仪器和消费电子产品中，XPT2046 也有广泛应用。它被用于手持测量仪器、电子秤、医疗监护设备以及便携式测试工具等，通过 SPI 接口将触摸操作数据传输给主控芯片，实现直观、灵敏的人机交互体验。低功耗设计和兼容 3.3V/5V 系统的特性，使其非常适合电池供电或移动设备使用。

　　XPT2046 在 嵌入式显示系统和教育设备中同样发挥重要作用。例如触控教学平板、信息查询终端和自助服务终端，都依赖 XPT2046 对电阻式触摸屏进行精确控制，实现菜单选择、绘图操作或按键模拟输入。

　　由于 XPT2046 支持压力（Z 轴）采样，它在需要压感功能的应用中也有优势，如某些工业触控界面或特殊医疗设备，可以根据触摸压力触发不同操作，提高系统的交互精度和用户体验。

　　XPT2046 的应用涵盖工业控制、便携仪器、医疗设备、嵌入式显示以及教育和信息终端等多个领域，通过提供高精度、低功耗、可靠的触控数据采集，显著提升了触摸屏系统的响应速度和操作体验，是电阻式触摸屏系统中的核心器件。

　　xpt2046能替代哪些型号

　　XPT2046 是一款功能成熟且广泛应用的电阻式触摸屏控制芯片，其产品系列本身具有多种型号和封装选择，以满足不同系统设计的需求。XPT2046 系列主要包括以下几个详细型号和变体：

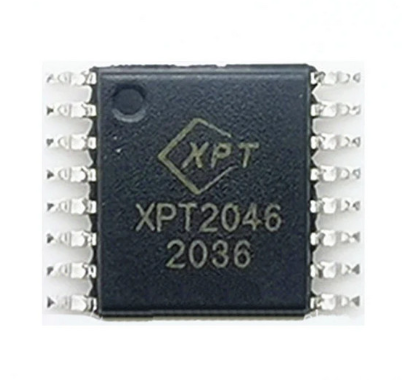

　　XPT2046-T：最常用的标准型，采用 TSSOP-20 封装，适合一般工业和消费电子应用。支持 12 位 ADC 分辨率，SPI 接口通信，工作电压 2.7V～5.25V，温度范围 –40℃～+85℃。

　　XPT2046-Q：QFN 封装版本，更适合高密度 PCB 布局和自动化贴片生产。性能与标准型相同，但封装更小，便于节省板面空间。

　　XPT2046-P：带有增强型电源管理和低功耗模式的型号，适合便携式设备使用，可在待机模式下实现极低功耗，延长电池使用时间。

　　XPT2046-R：带扩展功能版本，支持触控压力（Z 轴）采样，同时增加了触控数据滤波功能，适合对触控精度和稳定性要求较高的场景。

　　XPT2046-xx：其他定制型或特定版本，可能在封装、接口电压或 ADC 采样速率上有所调整，以适配不同客户需求。

　　这些型号在核心功能上基本一致，都是通过内部 ADC 将电阻式触摸屏的 X、Y 坐标和压力（Z 轴）采样，并通过 SPI 接口传输数据给主控 MCU，实现触控采集。不同型号主要针对封装形式、电源管理和功能增强有所区别，以满足工业、消费电子、便携设备和特殊应用的多样需求。

　　在可替代性方面，XPT2046 的功能和接口决定了它可以替代多种电阻式触摸屏控制芯片，尤其是那些采用 4 线或 5 线触摸屏、具有 SPI 或兼容 SPI 接口的型号。常见可替代的芯片包括：

　　ADS7846（Texas Instruments）：这是 XPT2046 的直接竞争型号，功能几乎完全一致，采用 12 位 ADC，SPI 接口通信，支持 X、Y 坐标和触摸压力采样。因引脚定义、SPI 时序和工作电压与 XPT2046 高度兼容，因此在大多数设计中可以直接替换。

　　TSC2046（Touch Screen Controller）：这类芯片同样是电阻式触摸屏控制器，具有 12 位 ADC 和 SPI 接口，可实现 X/Y/Z 坐标采样。XPT2046 在精度、接口时序和功耗方面与其相似，因此也可以作为替代方案。

　　STMPE610（STMicroelectronics）：虽然 STMPE610 主要为电阻式触摸屏设计，但它集成了更多功能，如中断输出和温度补偿。在不需要额外高级功能的设计中，XPT2046 可以作为替代，尤其是对成本敏感的系统。

　　其他国产或第三方兼容芯片：例如 WQ2046、GT2046 等，这些型号在功能上模仿 XPT2046 或 ADS7846，支持 SPI 接口和 12 位 ADC，通常用于成本较低的工业和消费电子产品中。XPT2046 可在电气特性和接口兼容性上直接替换它们。

　　需要注意的是，虽然 XPT2046 可替代上述型号，但在实际设计中仍需检查 SPI 时序、参考电压、电源电压以及封装形式是否匹配，以确保系统能够稳定运行。此外，如果原系统中使用了附加功能（如触控中断、滤波或温度补偿），替换为 XPT2046 时可能需要在软件或外围电路上做相应调整。

　　XPT2046 系列自身具有多种型号，包括 TSSOP 封装标准型、QFN 封装型、低功耗型和增强型压力采样型等，以适应不同设计需求。同时，XPT2046 可替代多种同类电阻式触摸屏控制芯片，如 ADS7846、TSC2046、STMPE610 及部分国产兼容芯片。在保持功能、接口和精度的前提下，XPT2046 提供了可靠、高性价比的触控控制解决方案，为工业、消费电子和嵌入式系统提供了灵活的替代选择。
