CD4011的参数

　　CD4011是一款四路两输入NAND门的CMOS逻辑集成电路，其性能参数在设计数字电路时非常关键。首先，从电源参数来看，CD4011的工作电压范围为3V至15V，推荐工作电压为5V至10V，这使得它能够在不同电源环境下稳定运行。典型电源电流在静态状态下非常低，一般在**几微安（µA）**级别，这得益于CMOS工艺的高输入阻抗特性，适合低功耗应用。

　　从逻辑电平参数来看，当使用5V电源时，CD4011的逻辑“1”输入电压（V_IH）通常为3.5V以上，而逻辑“0”输入电压（V_IL）通常为1.5V以下。输出电压在逻辑“1”时接近V_DD，逻辑“0”时接近0V，具有良好的逻辑电平驱动能力。输出电流能力方面，CD4011能够提供约1~10mA的电流驱动能力，可以直接驱动一些小信号负载或后级逻辑电路。

　　速度性能方面，CD4011的传播延迟时间（t_PD）与工作电压和温度有关，一般在10ns到100ns范围内，在中低频数字电路中完全能够满足要求。输入阻抗极高，可达10^12Ω量级，输出阻抗低，这使得它在逻辑连接中能够保证信号完整性。

　　环境适应性方面，CD4011的工作温度范围一般为**-55℃到+125℃，适合多种工业和民用环境使用。封装形式多样，包括DIP-14和SOP-14**两种常用封装，便于不同类型电路的安装和焊接。

　　综合来看，CD4011以其低功耗、高输入阻抗、宽工作电压范围、良好的逻辑兼容性和稳定性，在数字逻辑电路中应用广泛，是计数器、脉冲发生器、逻辑控制和组合逻辑电路设计中常用的基础器件。其参数稳定可靠，能够满足从实验室教学到工业控制的多种需求。

　　CD4011的工作原理

　　CD4011是一款四路两输入NAND门的CMOS逻辑集成电路，其核心功能是实现NAND逻辑运算。NAND门是一种基本的逻辑门电路，其逻辑关系为：输出为逻辑“0”时，输入全部为逻辑“1”；只要有任意一个输入为逻辑“0”，输出即为逻辑“1”。用公式表示即为：Y = ¬(A·B)，其中A、B为输入端，Y为输出端。

　　在CD4011内部，每个NAND门由一组互补MOS管（PMOS和NMOS）组成。工作时，当两个输入端都为高电平（逻辑“1”）时，NMOS管导通、PMOS管截止，使输出端接地呈现逻辑“0”；当任意一个输入端为低电平（逻辑“0”）时，PMOS管导通、NMOS管部分截止，输出端被拉高至电源电压，实现逻辑“1”。这种CMOS结构保证了器件的静态功耗极低，同时输出电平接近电源电压和地电位，逻辑信号完整性好。

　　CD4011的四个NAND门独立工作，每个门有两个输入端和一个输出端，可以单独使用，也可以组合实现更复杂的逻辑功能。例如，将两个NAND门组合可以实现AND、OR、NOT等逻辑运算，进一步构建组合逻辑电路或时序逻辑电路。其高输入阻抗特性保证了输入信号不会对前级电路造成负载，同时输出驱动能力足以连接后续逻辑门或指示装置。

　　CD4011工作原理的稳定性受电源电压和温度影响较小。在推荐电压范围内（3V-15V）和工作温度范围内（-55℃~+125℃），其逻辑电平转换清晰，响应速度快，传播延迟在几十纳秒范围，适合中低频数字信号处理。通过合理设计输入信号，CD4011可以在计数器、定时器、脉冲发生器、逻辑控制等电路中实现可靠的逻辑功能。

　　CD4011通过CMOS结构实现两输入NAND逻辑运算，其工作原理简单但灵活，通过组合使用可构建多种逻辑功能，是数字电路设计中最基础且常用的逻辑器件之一。

　　CD4011的作用

　　CD4011作为一款四路两输入NAND门的CMOS逻辑集成电路，其主要作用是实现基本的逻辑运算，是数字电路设计中不可或缺的基础器件。NAND门本身是数字逻辑中功能最强大的基本门之一，通过组合NAND门可以实现所有其他基本逻辑功能，如AND、OR、NOT、NOR、XOR等。因此，CD4011在电路中不仅可以直接作为NAND逻辑使用，还能通过组合构建复杂的逻辑电路。

　　在实际应用中，CD4011常用于逻辑控制。例如，在电子开关、自动控制系统中，它可以根据输入信号的逻辑状态控制输出，从而实现自动开关、报警触发或顺序控制等功能。在计数器与分频器电路中，CD4011能够配合触发器和时钟脉冲，实现脉冲计数、频率分配或脉冲延迟，广泛用于电子仪器、数字钟表和定时控制电路。

　　CD4011还可以在信号整形与波形生成中发挥作用。通过适当的组合，它能够构建脉冲发生器、方波振荡器或单稳态触发器，从而提供稳定的时钟信号或控制脉冲，应用于数字系统或通信设备中。在逻辑接口和信号转换方面，由于CD4011具有高输入阻抗和宽电源电压范围，它能够与TTL、CMOS等不同逻辑电平的电路互联，保证信号传输稳定可靠。

　　CD4011在教育和实验中也具有重要作用。作为基础逻辑门芯片，它常用于电子实验教学，让学生理解逻辑门电路的原理、逻辑运算规则以及组合逻辑电路设计方法。同时，它还可以用于快速原型设计，在工程项目中实现逻辑验证和小型控制电路。

　　CD4011的作用主要体现在实现数字逻辑运算、逻辑控制、信号整形、脉冲生成以及逻辑接口等方面。其多功能性、易用性和高可靠性，使其成为数字电子设计中最常用、最基础的逻辑器件之一，无论在工业控制、电子设备还是教育实验中都具有广泛应用价值。

　　CD4011的特点

　　CD4011是一款四路两输入NAND门的CMOS逻辑集成电路，其特点在数字电路设计中非常明显，使其成为广泛应用的基础逻辑器件。首先，CD4011采用CMOS工艺制造，这赋予了它极低的静态功耗。在静态状态下，几乎不消耗电流，仅在逻辑状态切换时消耗少量电流，这使得CD4011非常适合低功耗电路和便携式电子设备使用。

　　CD4011具有高输入阻抗和低输出阻抗的特点。高输入阻抗可以有效避免对前级电路造成负载影响，而低输出阻抗能够提供稳定的逻辑电平驱动能力，确保输出信号能够准确传递到后级逻辑电路或其他负载。这种特性保证了电路的逻辑信号完整性，使其在多级逻辑设计中表现稳定可靠。

　　CD4011的工作电压范围宽，通常为3V至15V，允许在不同电源条件下使用。无论是低压5V系统还是高压12V系统，CD4011都能稳定工作，具有较好的电源适应性。同时，它的工作温度范围宽，一般为-55℃至+125℃，适合多种工业和民用环境使用。

　　CD4011具有逻辑电平兼容性好的特点。在5V电源下，其输入电压阈值设计合理，可以与TTL和其他CMOS逻辑电路直接互连，方便不同逻辑系统之间的接口设计。CD4011还具有传播延迟时间短、响应速度快的特点，通常在几十纳秒范围内，能够满足中低频数字电路的时序要求。

　　CD4011的封装形式多样，常见有DIP-14和SOP-14封装，便于在面包板实验或电路板设计中使用。它的四个NAND门独立工作，可灵活组合实现更复杂的逻辑功能，使其在逻辑控制、计数器、脉冲发生器、信号整形等多种场合都有广泛应用。

　　CD4011具有低功耗、高输入阻抗、宽电源和温度范围、良好的逻辑兼容性、响应速度快以及灵活组合能力等特点，这些优势使它成为数字电子设计中最基础、最常用的逻辑芯片之一。

　　CD4011的应用

　　CD4011作为一款四路两输入NAND门的CMOS逻辑集成电路，在数字电子电路中具有广泛的应用价值。其主要应用领域是逻辑控制电路。通过对输入信号进行逻辑运算，CD4011能够实现开关控制、自动化控制以及报警系统中的条件判断。例如，在家用电器、工业自动化设备或安全报警系统中，可以根据多个传感器或开关信号的状态，通过CD4011实现逻辑组合，从而控制设备的开启、关闭或报警触发。

　　在计数器和分频器电路中，CD4011同样有重要应用。利用其NAND逻辑功能，结合触发器或脉冲信号，可以构建脉冲分频器、计数器或定时器，用于电子仪器、数字钟表、测量仪器等场合。它能够精确控制脉冲的计数和分配，保证系统时序的准确性和稳定性。

　　CD4011还广泛用于信号整形和波形生成电路。例如，通过组合多个NAND门，可以设计单稳态触发器、双稳态触发器或方波振荡器，实现脉冲延时、脉冲宽度调节或时钟信号生成。这类应用在电子测试设备、通信系统以及微控制器外设接口中非常常见，为系统提供稳定的控制和同步信号。

　　CD4011还可用于逻辑接口和电平转换。由于其CMOS结构具有高输入阻抗和良好的逻辑兼容性，CD4011可以在不同逻辑电平系统之间进行接口转换，如TTL与CMOS电路的互联，保证信号传输的可靠性。

　　在教育和实验领域，CD4011也是基础教学和实验设计的重要器件。它常用于数字电路实验教学，让学生理解逻辑门原理、逻辑组合与时序设计方法。同时，CD4011便于快速原型设计，在工程项目中能够进行逻辑验证和小型控制电路的实现。

　　CD4011在逻辑控制、计数器、脉冲生成、信号整形、逻辑接口以及教育实验等方面都有广泛应用，其灵活性和可靠性使其成为数字电子设计中最常用的基础逻辑芯片之一。

　　cd4011能替代哪些型号

　　CD4011的型号及可替代型号

　　CD4011属于4000系列CMOS逻辑集成电路中的四路两输入NAND门芯片。它在电子设计和实验中应用广泛，因此市场上存在多个封装形式和厂商版本。CD4011的常见详细型号主要包括以下几类：

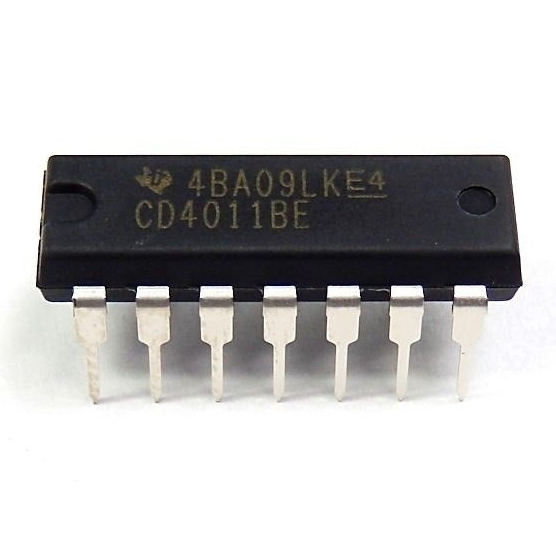

　　CD4011BCN/CD4011BE：这些型号是由不同厂商生产的标准CMOS四路两输入NAND门，封装形式通常为DIP-14，适用于面包板和通孔焊接电路。

　　CD4011BM/CD4011BM96：属于表面贴装（SMD/SOIC-14封装）版本，适用于SMT贴片工艺，适合批量生产和PCB设计。

　　MC14011BCP/MC14011BCN：由ON Semiconductor生产的标准CMOS NAND门，功能和CD4011完全兼容，封装包括DIP和SOIC形式。

　　TC4011BP/TC4011BM：由Toshiba生产，功能与CD4011一致，可在相同的逻辑电路中替代使用。

　　HCF4011BE/HCF4011BM：由STMicroelectronics生产的CMOS NAND门，兼容CD4011标准特性。

　　CD4011UB/CMOS4011UB：一些厂商为兼容设计的低功耗、宽电压版本，可在5V-15V工作电压下稳定运行。

　　这些型号在功能上均实现了四路两输入NAND门逻辑功能，输入输出逻辑特性一致，且工作电压范围和温度范围基本相同，可互相替代。

　　在实际应用中，CD4011可替代的型号主要包括以下几类逻辑门芯片：

　　同系列CMOS NAND门芯片

　　CD4011BE/CD4011BCN：与CD4011完全兼容，封装不同，可根据电路需求选择DIP或SMD版本。

　　MC14011BCP/MC14011BCN：ON Semiconductor生产的四路两输入NAND门，与CD4011在逻辑功能、电压、电流特性及引脚配置上完全一致。

　　TC4011BP/TC4011BM：Toshiba版本的CD4011，功能一致，常用于替换原设计中的CD4011以满足供应链或价格需求。

　　功能兼容的其他NAND门芯片

　　CD4023BE：三输入NAND门芯片，通过接线方式可实现两输入NAND功能，从而替代CD4011在特定逻辑电路中的使用。

　　74HC00/74HCT00：虽然属于高速CMOS系列，但其逻辑功能与CD4011的NAND门兼容，适用于5V逻辑电平系统，能在低频或中频逻辑控制电路中替代CD4011。

　　CD74HC00E/CD74HCT00：高性能CMOS NAND门，逻辑特性和CD4011兼容，可直接替代，用于对速度要求更高或功耗略有优化的场景。

　　特殊封装或低功耗版本

　　HCF4011BE/HCF4011BM：STMicroelectronics生产的宽温度、低功耗版本，可以替代原CD4011用于工业或便携式应用。

　　CD4011UB/CMOS4011UB：适用于低功耗电路或可调电源电压环境，可替代传统CD4011在要求功耗优化的项目中使用。

　　在实际替换中，选型需要注意几个因素：

　　封装形式：DIP-14与SOIC-14在PCB设计中不可直接互换，需要考虑焊接工艺和安装方式。

　　工作电压：大部分CD4011兼容型号工作在3V-15V之间，但替代时仍需确认电源电压是否匹配。

　　逻辑兼容性：CMOS逻辑特性通常与TTL存在差异，如电平阈值、驱动能力等，在与TTL接口使用时需确认兼容性。

　　温度与功耗要求：工业应用可能需要HCF或UB版本以保证在高温或低功耗环境下可靠运行。

　　CD4011拥有多种详细型号，包括CD4011BCN、CD4011BE、MC14011BCP、TC4011BP、HCF4011BE等，这些型号在功能和逻辑特性上完全兼容。它可以替代同系列CMOS NAND门芯片、功能兼容的74HC00/74HCT00芯片，以及低功耗或工业级版本的CD4011UB、HCF4011BM等。在数字逻辑电路设计、教育实验、工业控制以及便携式电子设备中，选择合适的替代型号能够确保电路功能稳定，同时满足封装、功耗、温度和逻辑兼容性等设计要求。
