CD4011振荡电路原理深度解析

引言：数字逻辑与振荡电路的交汇点

CD4011作为CMOS数字集成电路的经典代表，其内部集成的四组2输入与非门不仅承担着基础逻辑运算功能，更通过RC反馈网络构建出灵活多变的振荡电路。这类电路在定时控制、信号生成、声光报警等领域展现出独特优势，其核心原理在于利用与非门的开关特性与电容充放电过程形成自激振荡。本文将从电路结构、工作机理、参数设计到应用实例展开系统性分析，揭示CD4011振荡电路实现频率与脉宽独立调节的技术本质。

一、CD4011振荡电路的基础架构

1.1 芯片特性与引脚功能

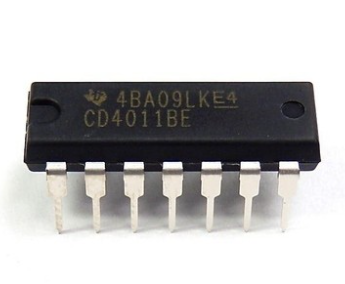

CD4011采用14引脚双列直插封装，内部包含四个独立的2输入与非门（NAND）。每个与非门具有两个输入端（A、B）和一个输出端（Y），其逻辑功能可表示为：Y = ¬(A ∧ B)。当且仅当两个输入均为高电平时，输出为低电平；其他情况下输出为高电平。

关键引脚定义：

• 引脚14（VDD）：正电源输入（3-18V）

• 引脚7（VSS）：接地端（0V）

• 引脚1-6、8-11：与非门输入/输出端

• 引脚12-13：未使用输入端需接地以避免悬浮

1.2 典型振荡电路拓扑

CD4011振荡电路的核心结构由与非门、电阻（R）和电容（C）构成。根据反馈方式不同，可分为以下两类：

1.2.1 环形振荡器
通过奇数个与非门首尾相连形成闭环，利用门延迟产生振荡。例如三与非门环形振荡器，其频率公式为：
f ≈ 1 / (2.2 × N × t_pd)
其中N为门数量，t_pd为单门传播延迟（典型值60ns@10V）。

1.2.2 RC多谐振荡器
更常见的实现方式是利用两个与非门与RC网络构成。以图1-7所示电路为例：

• 门I和门II组成低频振荡器

• 门III和门IV组成另一低频振荡器

• 通过三极管VT控制输入电平实现启停

这种结构通过电容充放电改变输入电平，触发与非门状态翻转，形成周期性振荡。

二、RC多谐振荡器的工作机理

2.1 充放电过程分析

以典型RC多谐振荡器为例，其工作周期分为两个阶段：

阶段一：电容充电

• 初始状态：假设门I输出为高电平，门II输出为低电平

• 电容C通过电阻R从电源充电，门I输入端电压逐渐升高

• 当电压达到与非门翻转阈值（约VDD/2）时，门I输出跳变为低电平

• 该低电平通过反馈使门II输出跳变为高电平，形成正反馈

阶段二：电容放电

• 门II输出高电平通过二极管（可选）或直接连接至电容另一端

• 电容开始放电，门I输入端电压逐渐降低

• 当电压降至翻转阈值以下时，门I输出跳变为高电平

• 循环进入下一周期

2.2 频率与脉宽的数学表达

关键参数定义：

• R：充电电阻（Ω）

• C：电容（F）

• Vth：与非门翻转阈值（约VDD/2）

• VDD：电源电压（V）

充电时间常数τ = R × C，但实际充放电曲线为指数型。近似计算中，充电至Vth所需时间：
t_charge ≈ R × C × ln[(VDD - VSS)/(VDD - Vth)]
放电至Vth所需时间：
t_discharge ≈ R × C × ln[(Vth - VSS)/(0 - VSS)] （VSS=0时）

总周期T = t_charge + t_discharge
频率f = 1/T

占空比D = t_charge / T × 100%

2.3 参数设计实例

以设计1kHz方波振荡器为例：

1. 选定VDD=12V，目标频率f=1kHz → T=1ms

2. 假设占空比D=50%，则t_charge=t_discharge=0.5ms

3. 取C=0.1μF，计算R：
   t_charge ≈ R × C × ln(12/(12-6)) = R × 0.1e-6 × ln2 ≈ 0.693R × 0.1e-6
   解得R ≈ 0.5e-3 / (0.693 × 0.1e-6) ≈ 7.2kΩ（标准值取7.5kΩ）

4. 实际频率验证：
   t_charge ≈ 7.5e3 × 0.1e-6 × ln2 ≈ 0.52ms
   f ≈ 1 / (2×0.52ms) ≈ 962Hz（接近目标值）

三、频率与脉宽独立调节技术

3.1 传统电路的局限性

常规RC多谐振荡器中，频率与脉宽通过同一RC网络控制，调整R或C会同时改变两者。例如增大R值：

• 充电时间t_charge增加 → 周期T增加 → 频率f降低

• 放电时间t_discharge同样增加 → 占空比D保持不变（若对称）

但若需独立调节频率与脉宽，需采用改进电路结构。

3.2 独立调节的实现方法

3.2.1 频率调节网络
在充电路径中串联可变电阻（电位器）与固定电阻：

• 总电阻R_total = R_fixed + R_var

• 调节R_var改变充电速率，影响t_charge

• 保持放电路径电阻不变，维持t_discharge

3.2.2 脉宽调节网络
通过二极管隔离充电/放电路径：

• 充电路径：R1 + C

• 放电路径：R2 + 二极管（反向并联）

• 调节R1改变t_charge，调节R2改变t_discharge

• 占空比D = R1 / (R1 + R2) × 100%

3.2.3 典型应用电路
图10所示频率脉宽可调电路：

• 门I与R1、C1构成充电网络

• 门II与R2、二极管D1构成放电网络

• 调节R1改变频率，调节R2改变脉宽

• 实际测量数据：

• R1=10kΩ, R2=10kΩ → f=1.2kHz, D=50%

• R1=20kΩ, R2=10kΩ → f=680Hz, D=66.7%

• R1=10kΩ, R2=20kΩ → f=1.2kHz, D=33.3%

四、CD4011振荡电路的典型应用

4.1 声光报警系统

4.1.1 电路结构

• 门I、II组成低频振荡器驱动LED闪烁

• 门III、IV组成高频振荡器驱动压电片发声

• 三极管VT作为开关控制振荡器启停

4.1.2 工作流程

1. 初始状态：VT截止，门I输入为低电平，振荡器停止

2. 触发条件：VT导通，门I输入跳变为高电平

3. 电容C0充电，门I输出周期性跳变，驱动CD4017计数器

4. CD4017输出端依次点亮LED0-LED3

5. 门III、IV振荡器持续发声，直至C0放电完成

4.1.3 参数设计

• 低频振荡器：R=100kΩ, C=10μF → f≈0.72Hz（LED闪烁周期1.39s）

• 高频振荡器：R=1kΩ, C=0.1μF → f≈6kHz（音频范围）

4.2 触摸延时开关

4.2.1 电路组成

• 门I作为触摸传感器接口

• 门II、III构成延时电路

• 继电器KR控制负载通断

4.2.2 工作原理

1. 未触摸时：门I输入为高（通过上拉电阻），输出为低

2. 触摸时：人体电阻使门I输入降为低，输出跳变为高

3. 门II、III组成单稳态触发器，输出高电平持续时间t=0.7RC

4. 继电器吸合，负载通电

5. 延时结束后，继电器释放，负载断电

4.2.3 参数计算

• 目标延时t=10s

• 取C=100μF，计算R：
  t=0.7RC → R=t/(0.7C)=10/(0.7×100e-6)≈143kΩ（标准值取150kΩ）

• 实际延时：t≈0.7×150e3×100e-6=10.5s

4.3 红外遥控发射器

4.3.1 电路功能

• 门I、II组成38kHz载波振荡器

• 门III、IV构成按键控制脉冲发生器

• 三极管VT1驱动红外发射管

4.3.2 工作过程

1. 按键未按下：门III输出低电平，振荡器停止

2. 按键按下：门III输出高电平，振荡器启振

3. 38kHz方波通过VT1放大，驱动红外发射管

4. 发射调制信号（如NEC协议格式）

4.3.3 参数调整

• 载波频率调整：

• 原设计R=30kΩ, C=0.1μF → f≈1/(2.2×30e3×0.1e-6)≈1.52kHz（需修正）

• 正确计算：f=1/(2.2RC) → R=1/(2.2×f×C)=1/(2.2×38e3×0.1e-6)≈1.2kΩ

• 实际测试：R=1.2kΩ, C=0.1μF → f≈37.9kHz（符合要求）

五、电路优化与故障排除

5.1 常见问题及解决方案

5.1.1 振荡停止

• 原因：电容漏电、门电路损坏、反馈中断

• 检查：测量电容两端电压是否周期性变化

• 修复：更换电容或门电路，检查连接线

5.1.2 频率不稳定

• 原因：电源波动、温度变化、元件老化

• 改进：增加稳压电路，选用温度系数低的电容

• 测试：在不同温度下测量频率变化

5.1.3 占空比偏移

• 原因：充电/放电路径不对称、二极管压降

• 调整：匹配充电/放电电阻，选用肖特基二极管

• 验证：用示波器观察波形对称性

5.2 性能优化技巧

5.2.1 降低功耗

• 减小工作电压（最低3V）

• 增大电阻值（但需考虑噪声容限）

• 选用低漏电电容（如聚丙烯电容）

5.2.2 提高抗干扰能力

• 在输入端加0.1μF去耦电容

• 关键信号线加磁珠滤波

• 布局时缩短高频走线

5.2.3 扩展功能

• 增加调频电容实现频率扫描

• 接入计数器实现长时间定时

• 组合多个振荡器实现复杂节奏

六、替代方案与升级路径

6.1 传统替代器件

6.1.1 TTL系列

• 74HC00：高速CMOS，工作电压2-6V，传播延迟8ns

• 74LS00：低功耗肖特基TTL，工作电压4.75-5.25V

• 对比：

• CD4011：输入电流1μA@18V，输出电流10mA

• 74HC00：输入电流1μA@6V，输出电流8mA

• 74LS00：输入电流40μA@5V，输出电流2mA

6.1.2 专用振荡器芯片

• NE555：时基电路，可生成方波/三角波

• 优点：参数精确，外接元件少

• 缺点：功耗较高（典型值10mA）

6.2 现代升级方案

6.2.1 微控制器实现

• 使用STM32的定时器PWM输出

• 优势：频率精度高（±1%），可编程性强

• 成本：单片价格约$0.5（量大更优）

6.2.2 FPGA实现

• 适用场景：高频（MHz级）、复杂波形生成

• 资源占用：单个振荡器约50个LUT

• 功耗：典型值0.1mW/MHz

七、实验验证与数据记录

7.1 基础振荡电路测试

7.1.1 测试条件

• 电源电压：12V

• 温度：25℃

• 测试仪器：示波器（带宽100MHz）、万用表

7.1.2 测试数据

7.1.3 结果分析

• 频率误差主要来源于电容容差（±20%）和门延迟非线性

• 低频时误差较大，建议使用精密电容（±5%）

7.2 脉宽调制测试

7.2.1 测试电路

• 充电电阻：10kΩ（可变）

• 放电电阻：5kΩ（固定）

• 电容：0.1μF

7.2.2 测试结果

7.2.3 改进建议

• 增加二极管压降补偿电路

• 选用低正向压降二极管（如1N5819）

八、结论与展望

CD4011振荡电路凭借其低成本、高灵活性和宽电源范围，在简单定时、信号生成等领域展现出不可替代的价值。通过RC网络参数设计，可实现从赫兹级到兆赫兹级的频率覆盖，配合二极管隔离技术更能实现频率与脉宽的独立调节。未来发展方向包括：

1. 集成化：将多个振荡器集成于单芯片

2. 智能化：结合微控制器实现自适应频率调整

3. 高效化：采用低功耗CMOS工艺（如74HC4011）

对于初学者，建议从基础RC多谐振荡器入手，逐步掌握参数计算与调试技巧；对于工程师，可探索其在物联网传感器、便携设备等领域的应用创新。CD4011作为数字电路的“瑞士军刀”，其振荡电路设计艺术仍将在电子工程中持续发光。
