bts724g的参数

　　基本分类与用途

　　BTS724G 是一款汽车/工业级智能高边功率开关芯片，属于 Infineon 的 Classic PROFET™ 系列，用于从微控制器驱动负载（如灯、继电器、电磁阀等），同时提供保护与诊断功能。它集成了高边功率 MOSFET、驱动电路和各种安全保护机制。

　　电气与输出参数

　　BTS724G 一共有 四个通道，每通道可提供 约 3.3 A 的额定负载电流（所有通道同时工作时）。芯片内部设有电流限制功能，短路电流可达到 约 15 A 左右，有效保护负载与器件。 它的 导通电阻 R_DS(on) 在 25 °C 时典型值约 70 mΩ，在高温（150 °C）时可升至约 180 mΩ，这表示通道在额定工作时的损耗和热量。

　　工作电压与温度

　　BTS724G 的推荐工作电压范围是 5.5 V 到 40 V DC，因此适合典型汽车和工业直流系统使用。工作环境温度范围大致为 –40 °C 到 +150 °C，满足严苛环境需求。

　　动态性能

　　芯片的 开/关切换时间也被规范：开启时间（t_on）最大约 250 µs，关闭时间（t_off）最大约 270 µs，这些参数对控制响应速度和电流冲击有影响。

　　保护与诊断

　　BTS724G 内置多种保护功能：

　　过载保护与电流限制，当输出过大时自动限制电流；

　　短路保护，防止负载或线路故障损坏芯片；

　　过温关闭，当芯片过热时自动断开输出；

　　欠压及反接保护（需外围电阻）；

　　过压/浪涌抑制 等。此外，它支持 数字诊断反馈输出（通过状态反馈引脚提供开路、故障等信息），便于微控制器实时检测输出状态。

　　封装与兼容性

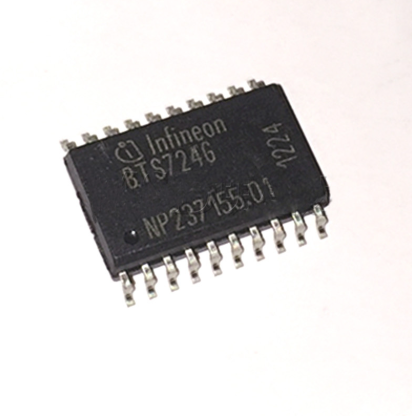

　　该器件采用 SMT 表面贴装封装（PG-DSO-20），适合现代紧凑电路设计，同时符合 RoHS/无铅环保标准。

　　BTS724G 是一款性能稳定、保护完备的高边开关芯片，适合在汽车电子与工业控制电源管理中替代传统继电器和单独功率 MOSFET 驱动方案。

　　bts724g的工作原理

　　BTS724G 的工作原理基于智能高边功率开关的设计思想，它将功率 MOSFET、驱动控制、电流检测以及多种保护与诊断电路集成在同一芯片内部，实现对直流负载的安全、可控供电。与传统继电器或分立 MOSFET 不同，BTS724G 工作在电源正极一侧（高边），负载的一端直接接地，另一端由芯片控制是否与电源相连，这种结构在汽车和工业系统中更利于故障检测和系统安全。

　　在正常工作状态下，微控制器通过输入控制引脚向 BTS724G 提供逻辑信号。当输入为高电平时，芯片内部的驱动电路被激活，高边功率 MOSFET 导通，电源电压通过 MOSFET 加到负载上，负载开始工作；当输入为低电平时，驱动电路关闭，MOSFET 截止，负载与电源断开。由于内部驱动电路已经针对高边结构进行了优化，微控制器无需额外的升压或复杂驱动即可直接控制。

　　BTS724G 的核心优势在于其实时监测与保护机制。芯片内部集成了电流检测单元，会持续检测每个输出通道的负载电流。当负载电流超过设定阈值时，电流限制电路首先介入，将电流限制在安全范围内；如果过载或短路状态持续存在，芯片会进一步触发关断机制，切断输出，防止功率器件因过热而损坏。

　　BTS724G 内置温度传感与过温保护电路。当芯片结温升高到危险值时，会自动关闭对应通道，待温度下降后再允许重新启动，从而实现自恢复保护。此外，在电源电压异常（如欠压或浪涌）情况下，内部控制逻辑也会采取相应措施，确保输出状态安全可控。

　　在诊断方面，BTS724G 通过专用反馈引脚将输出状态和故障信息传递给主控系统，例如短路、过载、过温或开路等状态。这使得系统能够实现闭环监控和智能管理。总体而言，BTS724G 的工作原理是以高边 MOSFET 为核心，通过集成控制、检测和保护电路，实现高可靠性、智能化的电源开关控制。

　　bts724g的作用

　　BTS724G 的作用主要体现在为直流负载提供安全、可靠且可控的高边电源开关功能，它在汽车电子和工业控制系统中承担着电源分配、负载驱动和系统保护的重要角色。通过将功率 MOSFET、驱动电路和多种保护与诊断功能集成在一颗芯片中，BTS724G 有效替代了传统的继电器方案以及由分立器件组成的高边驱动电路。

　　在系统供电层面，BTS724G 的首要作用是实现电源通断控制。它能够根据微控制器或逻辑控制信号，精确地控制负载与电源之间的连接或断开，使负载只在需要时才获得电源。这种方式不仅提高了系统的能效，还能减少无效功耗，尤其适合对多路负载进行集中管理的应用场景。

　　在负载驱动方面，BTS724G 可以直接驱动多种中等功率直流负载，如汽车灯具、电磁阀、继电器线圈、小型直流电机以及工业执行器等。由于其采用高边驱动结构，负载的一端固定接地，系统接线更直观，也更容易实现负载状态检测和故障定位，提升整机的可维护性。

　　BTS724G 的另一项重要作用是系统保护。芯片内部集成过流、短路、过温、欠压等多种保护功能，当负载异常或外部环境恶劣时，能够自动限制或切断输出，防止电源、负载以及控制单元受到损坏。这种自保护能力显著提高了系统的可靠性和安全等级，在汽车和工业等高可靠性要求场合尤为关键。

　　BTS724G 还具备诊断与反馈作用。通过状态反馈引脚，芯片可将输出工作状态及故障信息实时传送给主控系统，使控制器能够进行故障记录、报警提示或保护策略调整，从而实现智能化电源管理。综合来看，BTS724G 的作用不仅是一个简单的电源开关，更是系统中集供电控制、负载驱动、保护与诊断于一体的关键功能器件。

　　bts724g的特点

　　BTS724G 的特点主要体现在高度集成、高可靠性以及智能化控制能力方面，这些特性使其在汽车电子和工业控制领域得到广泛应用。作为英飞凌 Classic PROFET™ 系列的智能高边功率开关，BTS724G 充分考虑了复杂工况下的安全性、稳定性和易用性。

　　BTS724G 具有高集成度的特点。芯片内部集成了高边功率 MOSFET、驱动电路、电流检测、电压监测以及逻辑控制模块，用户在设计电路时无需再额外配置复杂的高边驱动器和保护电路。这不仅显著减少了外围元器件数量，还能缩小 PCB 面积，降低系统成本，同时提高设计的一致性和可靠性。

　　BTS724G 在保护功能方面非常完善。它内置过流保护、电流限制、短路保护、过温保护和欠压保护等多重安全机制。当负载出现异常或外部环境发生剧烈变化时，芯片能够快速响应并采取相应的保护措施，避免器件损坏。这种自保护与自动恢复能力，使系统在故障排除后可以继续工作，减少维护成本和停机时间。

　　BTS724G 具备良好的诊断与反馈能力。芯片提供专用的诊断输出，可向微控制器报告负载开路、过载、短路或过温等状态信息。通过这些反馈信号，系统可以实现实时监控、故障记录以及智能控制策略，从而提升整机的智能化水平和安全管理能力。

　　BTS724G 采用高边驱动结构也是其重要特点之一。高边开关使负载始终参考地电位工作，布线更清晰，系统抗干扰能力更强，同时更符合汽车和工业系统对安全供电的设计习惯。

　　BTS724G 具有宽工作电压范围和宽温度适应性，能够在较宽的输入电压和严苛的环境温度下稳定运行，满足汽车电子和工业现场对可靠性的高要求。综合来看，BTS724G 的特点使其成为替代传统继电器和分立功率器件的理想选择。

　　bts724g的应用

　　BTS724G 作为一款智能高边功率开关，在汽车电子和工业控制领域有着广泛的应用，其集成的驱动、保护与诊断功能使得系统设计更加可靠、高效。

　　在汽车电子领域，BTS724G 广泛应用于车身控制模块（BCM, Body Control Module），用于驱动车灯、雨刮器、电动座椅和电动窗等负载。通过高边开关结构，BTS724G 能实现对这些负载的可靠通断控制，同时具备过流、短路和过温保护，保证在电路故障或负载异常情况下不会损坏器件或整车电路。此外，它的状态反馈功能能够将故障信息传递给车载微控制器，实现智能诊断和安全报警，提升整车安全性与可维护性。

　　在工业控制领域，BTS724G 可用于电磁阀控制、继电器驱动和小型直流电机驱动等应用。高集成度和自保护功能简化了工业控制模块的设计，使得设备在长时间运行或复杂工况下仍能保持稳定性。例如，在自动化生产线中，BTS724G 可精确控制电磁执行器的开关，同时通过反馈接口监测负载状态，减少设备故障停机时间。

　　BTS724G 也适用于电源管理和分配系统，用于控制多路负载的通断，保证各个模块在安全电压和电流范围内运行。它的高边开关结构和宽电压工作范围，使其可以直接与 12V 或 24V 系统配合使用，非常适合新能源汽车、船舶电子以及工业电源管理系统。

　　BTS724G 在汽车和工业应用中既可替代传统继电器，又提供更丰富的智能功能，使系统在节省空间、提高可靠性和实现智能监控方面具有显著优势。其应用不仅限于传统负载驱动，还延伸到智能控制和状态监测领域，满足现代电子系统对高可靠性和智能化管理的需求。

　　bts724g能替代哪些型号

　　一、BTS724G 有哪些详细型号（Variants / Part Numbers）

　　BTS724G 属于英飞凌（Infineon） Classic PROFET™ 24V 系列智能高边功率开关，核心型号是 BTS724G 本体。根据官方数据和市场库存，主要对应的具体订购号如下：

　　主要器件版本

　　Infineon Technologies BTS724GXUMA1

　　这是市场上常见的 BTS724G 具体版本，集成了 4 个高边智能开关通道，适用于 12V/24V 系统的负载控制，带有诊断反馈功能。（注：Infineon 官方的核心器件代码就是 BTS724G，而订购号则多形如 BTS724GXUMA1，封装、盘带等参数有细微差别，但功能一致。）

　　器件特性概览

　　多通道：4 路输出

　　工作电压：5.5 V ~ 40 V

　　最大电流：每通道约 3.3 A（总被控负载）

　　集成过流 / 过热 / 短路，具备诊断反馈

　　芯片封装：PG-DSO-20 或等效封装形式

　　应用环境：车身控制、工业 PLC、载具电源分配等

　　二、BTS724G 可以替代哪些型号？

　　BTS724G 属于 标准化的 PROFET™ 高边功率开关，它的实际替代范围可以分为两类：

　　Infineon 系列内部型号替代（同功能/兼容）

　　其他品牌或类似功能模块（广义替换）

　　1. Infineon 系列内部可替代型号

　　虽然 BTS724G 并不直接有大量官方所谓的 “家族分支型号”，但在相同用途的 PROFET™ 产品线上，有些器件可以作为功能近似或升级替代选择：

　　 Infineon ITS724G

　　Infineon 的 ITS724G 也是一款四通道智能功率开关（虽然参数略有区别，见下文替代对比），在某些设计中可以作为 功能兼容替换。ITS724G 同样支持高边 MOSFET 驱动、诊断反馈和保护功能，但在电流能力或隔离特性上可能与 BTS724G 略有不同，因此替换时需核对关键参数。

　　注意：ITS724G 并非一对一的 引脚兼容 替换，属于 功能替代。设计上需根据具体参数确认是否匹配。

　　· 与 BTS724G 功能接近的 Infineon 其它高边开关（慎用，需要确认参数）

　　虽然 Infineon PROD 系列里具体应用有所区别，常见同类器件还有类似的 BTS733L1 等多通道开关产品。海量数据库中也有这些作为功能近似的参考：

　　BTS733L1  — 两路智能开关（而非四路）

　　（这些并非直接 pin‑pin 替代，但在功能上接近，可用于不同通道需求）

　　2. 可以替代 BTS724G 的其它功能等效器件

　　BTS724G 的主要功能是 高边智能开关（带保护与诊断功能），因此任何满足相同用途且参数匹配的器件，在电路设计中都可能作为替代。一般判断替代器件的核心要点是：

　　高边 MOSFET 开关结构

　　支持逻辑控制（μC 兼容输入）

　　内置过流 / 过热 / 短路保护

　　支持诊断反馈（若原设计需要）

　　额定电压和电流大致匹配或优于 BTS724G

　　同类器件（可考虑替换）

　　以下是一些更通用的高边开关解决方案，可用于替换 BTS724G，前提是检查参数和硬件兼容性：

　　其他 Infineon 高边开关系列（如更高电流等级 PROFET / Smart High‑Side）

　　比如一些更高电流、带 PWM 控制的 PROFET 系列，都可用于需要更大功率时替换。

　　类似功能的 NXP / ST / Microchip 等厂商高边开关

　　例如：

　　ST 的 STPCS / VNH 系列 高边/全桥驱动

　　NXP 的 PCA9xxx / PF5xxx 系列高边开关

　　Microchip 的 MICxxxx 智能开关

　　这些产品在功能上与 BTS724G 接近，适用于需要保护和诊断的 DC 负载控制。分立 MOSFET + 保护电路方案

　　若没有完全匹配的智能开关，可用多个低 R‑DS(on) 的 MOSFET + 外部驱动 + 保护逻辑组合，达到类似功能（这属于自构方案，不是 '直接替代'）。

　　三、替代时需要考虑的关键参数

　　即便器件在功能上类似，在实际使用中直接替换需要核对以下参数：

　　BTS724G 主体型号

　　主要以 Infineon Technologies BTS724GXUMA1 为代表，它是一款 4 通道智能高边功率开关，集成保护与诊断，适用于汽车和工业控制系统。

　　可以替代的型号

　　Infineon 系列内部功能近似器件（如 Infineon ITS724G 等）—— 功能替代

　　同类高边开关产品（其他厂商 NXP、ST、Microchip 的智能开关）

　　若无现成替换，也可以通过 MOSFET + 驱动 + 保护电路组合实现类似功能
