sit3088e的参数

　　SIT3088E是一款高性能的RS‑485/RS‑422差分通信收发器, 设计用于工业级串行总线通讯接口，适合长距离、多节点数据传输应用。

　　1. 工作电压与供电范围

　　SIT3088E 支持 宽电源供电范围 3.0 V 至 5.5 V，这意味着它可以兼容 3.3 V 和 5 V 系统供电，方便在不同电压系统中使用。

　　2. 通信速率与模式

　　该芯片支持 最高 14 Mbps 的数据传输速率，满足高速串行通信要求。通信模式为 半双工 (Half‑Duplex)，即数据在任意时刻只能单方向传输，适用于标准 RS‑485 差分总线架构。

　　3. 总线节点与负载能力

　　收发器具有 1/8 单位负载 (unit load)，这意味着理论上最多可以在同一 RS‑485 总线上连接 256 个此类收发器，大大提升系统的多节点通信能力。

　　4. 静电与过压耐受性能

　　SIT3088E 的 RS‑485 I/O 端口具有高达 ±15 kV 的人体模型 (HBM) 静电放电保护能力，增强了抗干扰与抗静电能力。同时，其总线耐压范围可达 ±15 V，提高了设备在恶劣工业环境中抗过压的能力。

　　5. 保护与容错功能

　　芯片集成了多种安全保护机制，包括：驱动器短路输出保护、过温保护、限流保护、接收器开路故障保护以及失效安全 (fail‑safe) 功能等，这些特性有助于提升系统稳定性和可靠性。

　　6. 低功耗与高抗噪性

　　SIT3088E 支持低功耗关断模式，当驱动器与接收器均禁用时，输出为高阻抗状态，从而降低总线功耗。在噪声环境下也具备良好的抗干扰性能。

　　7. 封装形式与温度范围

　　该器件提供多种封装选择，如 SOP‑8, MSOP‑8/VSSOP‑8, DFN3×3‑8 等，适合不同 PCB 布局需求。工作温度通常覆盖工业级范围 ‑40 °C 到 +125 °C，存储温度可达 ‑60 °C 至 +150 °C。

　　sit3088e的工作原理

　　SIT3088E 的工作原理主要基于 RS‑485/RS‑422 差分总线通信标准，通过内部驱动器（Driver）和接收器（Receiver）的配合，实现可靠的半双工数据传输。其工作原理可以从以下几个方面详细说明：

　　SIT3088E 内部集成了一个差分驱动器和一个差分接收器。驱动器用于将 MCU 或逻辑电平信号转换为差分信号，在 A、B 两条总线之间输出正负相反的电压，形成差分信号。由于 RS‑485 是差分传输，接收端仅关注两条线路间的电压差，因此可以有效抑制共模干扰和噪声，保证长距离通信的可靠性。当驱动器使能时，输出端可提供稳定的逻辑信号，并可在总线上承受 ±15 V 的电压干扰。

　　接收器用于将总线上的差分信号转换为逻辑电平信号返回 MCU。当总线未被驱动或短路时，接收器内部的失效安全电路（fail-safe）会将输出维持在逻辑高电平，避免总线悬空引起的误判。接收器具有高输入阻抗，可以检测总线电压差，即使在多节点通信或长距离传输中，也能准确判断逻辑状态。

　　SIT3088E 的驱动器和接收器均可以独立使能或禁用。当驱动器禁用时，输出端进入高阻态（Hi-Z），避免与总线上其他设备冲突。这种机制使得在半双工总线上，多个设备可以共享一条差分总线，实现轮询或多点通信。芯片内部还集成短路保护、过流保护和热关断功能，当总线出现短路或过载时，驱动器会自动限制电流或关闭输出，从而保护芯片及总线设备。

　　SIT3088E 的工作原理基于差分信号传输和半双工控制，通过驱动器产生差分电平、接收器检测差分信号，同时结合高阻态输出与失效安全设计，实现高抗干扰、高可靠性的工业通信。它适合应用于长距离、多节点 RS‑485 或 RS‑422 总线系统中，确保数据在恶劣环境下稳定传输。

　　sit3088e的作用

　　SIT3088E 的作用主要体现在工业通信和差分总线数据传输中，它是实现可靠、高速、多节点通信系统的关键器件。该芯片作为 RS‑485/RS‑422 差分收发器，承担着将逻辑信号转换为差分信号、并对总线信号进行接收和解析的核心任务。

　　SIT3088E 能够将微控制器（MCU）或数字逻辑电平信号转换为标准差分信号输出到总线上。差分信号具有抗共模干扰能力强、传输距离远的优点，因此 SIT3088E 可以在工业自动化系统中，传输数百米甚至上千米的数据而不丢失信息。这使它非常适合用于远程数据采集、过程控制和工业控制网络中。

　　该芯片的接收功能可以将总线上传输的差分信号转换回 MCU 可识别的逻辑电平信号。SIT3088E 内置失效安全保护电路，即使总线处于未驱动状态或开路状态，接收器也能输出稳定的逻辑高电平，避免数据误判。这种功能对于多节点半双工通信尤为重要，保证了总线上多个设备在不同时间发送数据时的可靠性。

　　SIT3088E 具有高抗干扰和保护能力。它的总线端口支持高达 ±15 V 的过压和 ±15 kV 的静电放电（HBM）防护，能有效防止工业环境中常见的电磁干扰和静电冲击对通信线路的破坏。驱动器还具备短路保护、过流限制和热关断功能，从而保护芯片和总线上的其他设备。

　　SIT3088E 还支持高达 14Mbps 的数据传输速率和 1/8 单位负载，使其能够在同一总线上支持多达 256 个节点设备，实现高密度、多设备通信。这些特性使其在工业控制、楼宇自动化、智能仪表、数据采集系统以及远程终端设备（RTU）中得到广泛应用。

　　SIT3088E 的作用是作为 可靠的差分总线接口桥梁，将逻辑信号和工业标准总线信号有效衔接，实现长距离、抗干扰、多节点的高速数据通信，保障工业系统和通信网络的稳定性与安全性。

　　sit3088e的特点

　　SIT3088E 的特点主要体现在其通信能力、抗干扰性能、保护机制以及工业适用性方面，是一款性能全面的 RS‑485/RS‑422 差分收发器。

　　SIT3088E 支持 宽电源供电范围 3.0V 至 5.5V，能够兼容不同电压系统，这使得它可以灵活应用于 3.3V 或 5V 的工业设备和控制系统中。同时，它支持 半双工通信模式，满足 RS‑485 差分总线的标准要求，可以在同一总线上实现多节点轮询通信。芯片的数据传输速率高达 14Mbps，适合高速数据交换和长距离通信需求。

　　SIT3088E 拥有 低单位负载（1/8 unit load） 的设计，可在同一总线上连接最多约 256 个节点，适合多设备密集型通信系统。其内部接收器配备 失效安全（fail-safe）功能，在总线悬空、开路或短路情况下，接收端输出稳定逻辑高电平，有效避免数据错误，提高通信可靠性。

　　在抗干扰和保护方面，SIT3088E 表现出色。它的总线端口可承受 ±15 V 的直流过压，同时具有 高达 ±15kV（HBM）静电防护能力，适合在工业环境中面对电磁干扰、雷击或静电放电的严苛条件。芯片还内置 短路保护、过流保护和热关断功能，在异常情况下能够自动限制电流或关闭驱动器输出，保障芯片及总线安全。

　　SIT3088E 的输出端在驱动器禁用时进入 高阻抗（Hi-Z）状态，避免总线冲突，降低功耗。芯片封装多样，包括 SOP-8、MSOP-8/VSSOP-8 以及 DFN3×3-8 等，可适配不同 PCB 布局设计。它的工作温度范围为 -40°C 至 +125°C，存储温度可达 -60°C 至 +150°C，完全符合工业级应用要求。

　　SIT3088E 的特点集中在 高速差分通信、低负载多节点支持、高抗干扰与保护能力、宽电压兼容性以及工业级可靠性，使其成为工业自动化、智能仪表和远程数据采集系统中不可或缺的核心通信器件。

　　sit3088e的应用

　　SIT3088E 的应用主要集中在工业自动化、数据采集系统和长距离多节点通信场景中，它作为高性能的 RS‑485/RS‑422 差分收发器，为系统提供可靠、稳定和高速的数据传输通道。

　　在 工业自动化控制系统中，SIT3088E 常用于 PLC（可编程逻辑控制器）、工业机器人和现场总线设备之间的通信。通过差分信号传输，它可以有效抑制工业环境中的电磁干扰和噪声，保证远距离数据传输的可靠性。同时，其高达 14 Mbps 的传输速率，使设备间的实时控制和数据交换更加高效。

　　在 智能仪表和远程终端设备（RTU）中，SIT3088E 用于采集传感器信号并将其通过 RS‑485 总线传输到中央控制系统。由于芯片支持多节点连接（理论上可达 256 个节点）和失效安全功能，它能够确保即使在复杂网络拓扑或节点失效情况下，数据仍能准确传递。

　　在 楼宇自动化和能源管理系统中，SIT3088E 可用于智能照明控制、电表抄表系统以及 HVAC（供暖、通风与空调）设备的数据通信。它的高抗静电和过压保护能力，保证了设备在各种建筑电气环境中的安全运行。

　　此外，SIT3088E 也适用于 交通控制系统、安防监控以及工业传感网络。例如，在交通信号控制系统中，它可用于控制器与信号灯控制单元之间的长距离数据传输。在安防监控中，它可以连接摄像头、传感器和控制终端，实现可靠的实时数据传输。

　　其高抗干扰、宽电压兼容和工业级温度范围，使 SIT3088E 适合在恶劣环境下使用，包括高温、低温、强电磁干扰或长距离布线场景。总体来说，SIT3088E 是构建 稳定、可靠、高速差分通信网络 的核心器件，在工业、能源、楼宇和交通等多个领域均有广泛应用价值。

　　sit3088e能替代哪些型号

　　SIT3088E 系列的详细型号

　　SIT3088E 是由芯力特（SIT）推出的一款 RS‑485/RS‑422 半双工差分收发器，支持 3.0 V–5.5 V 宽电压供电，支持最高 14 Mbps 数据传输速率，且具备抗干扰与保护特性，广泛用于工业总线通信系统。其主要特点包括失效安全（fail‑safe）、过压保护、瞬态电压抑制、短路保护和 ESD 高静电防护能力（HBM ≥ 15 kV）等。

　　根据官方资料，SIT3088E 有几个不同的 封装版本和订购型号，它们本质功能相同，只是在封装形式和引脚结构上有所不同：

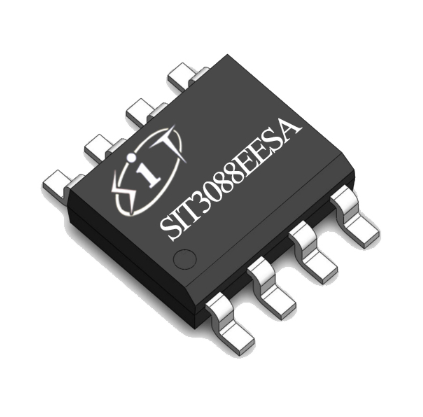

　　SIT3088EESA — SOP‑8 封装，适合标准 SMT 贴片安装。

　　SIT3088EEUA — MSOP‑8 / VSSOP‑8 小型封装，适合空间受限的 PCB 设计。

　　SIT3088EEPA — DIP‑8 封装，传统插针封装，方便原型开发和穿孔板测试。

　　SIT3088ETK — DFN3×3‑8 或 HVSON8 超小封装，适合高密度设计。这些型号都属于 SIT3088E 系列，只是在 封装形式、引脚尺寸、装配方式 上不同，其他基本规格（电压、速率、通信模式等）基本一致。

　　SIT3088E 能替代哪些型号？

　　在设计电路时，如果需要用 SIT3088E 替代其他 RS‑485/RS‑422 收发器，那么需要确认几个关键参数是否匹配：

　　供电电压范围（SIT3088E 支持 3.0 V–5.5 V）

　　通信模式（半双工 RS‑485/RS‑422）

　　传输速率（至少匹配或优于目标部件）

　　驱动器/接收器单元配置（1 驱动 + 1 接收）

　　引脚兼容性（封装和引脚排列应一致或可调整）基于这些条件，以下是常见的几类可以考虑替代 SIT3088E 的型号或芯片系列，它们在功能和通信标准上与 SIT3088E 具有较高的兼容性：

　　1. 基于行业标准的通用 RS‑485 收发器

　　这些器件属于行业通用通信收发器，适合大多数 RS‑485 半双工应用（使用 8 脚 SOP/SSOP 封装）：

　　MAX3088EESA / MAX3088ESA+

　　来自 Analog Devices（Maxim） 系列，支持 RS‑485/RS‑422 通信。虽然供电可能更偏向 5 V 系统，但在很多工业应用中可以作为 SIT3088E 的替代。

　　SN65HVD3088EDR

　　德州仪器 SN65HVD3088E 系列，支持高达 20 Mbps 的数据速率，具有 fail‑safe 功能和 1/8 单位负载，可在工业场景下作为高性能替代。

　　STR485ELVQT 或 Stmicroelectronics RS485/RS422 Transceiver

　　ST STR485 系列或类似低成本 RS‑485 收发器，适用于常规 RS‑485/RS‑422 通信接口，同样满足基本半双工应用要求。

　　2. 通用 RS‑485 收发器芯片替代

　　这些芯片通常用作模块级 RS‑485 通信接口，在供电、引脚配置等方面与 SIT3088E 类似，但可能需注意电压匹配或引脚差异：

　　MAX3082CPA+

　　另一个 Maxim 系列的 RS‑485/RS‑422 芯片，支持标准 8 引脚封装，可在符合电气规范的设计中替换 SIT3088E。

　　MAX485CPA+

　　MAX485 系列经典 RS‑485 收发器，适合较低速 RS‑485 应用场景，可以替代 SIT3088E 用于不高于其速率要求的网络。

　　SN65HVD33D

　　TI 的低压 RS‑485 收发器，可作为在 3.3 V 系统中替代 SIT3088E 的选择（注意电压范围与具体参数匹配）。

　　3. 基于模块或封装级替代方案

　　除了单芯片 RS‑485 收发器外，也可以采用封装模块设计，这类模块集成了 RS‑485 芯片和保护电路，方便替代使用：

　　Waveshare RS485 Board 或 2-Channel RS485 Module

　　这些板级模块集成了 RS‑485 收发器，并提供标准接线接口，在系统集成层面可作为替换方案。

　　SparkFun Transceiver Breakout

　　用于开发与测试环境中替代逻辑级 RS‑485 芯片的便利选择。

　　替代选择时的注意事项

　　电压与速率匹配：确保替代芯片的供电电压范围与系统一致（例如 3.3 V/5 V），否则可能需要电平转换。

　　引脚兼容性：尽量选择与原设计引脚排列或功能一致的器件，以减少 PCB 改动。

　　保护特性：若目标应用要求高抗干扰或高 ESD 等级，应选择具备相似或更高防护能力的替代器件。

　　通信协议要求：若使用 Modbus、Profibus 等协议，应确认替代器件满足协议物理层电气要求。SIT3088E 系列（如 SIT3088EESA、SIT3088EEUA、SIT3088EEPA、SIT3088ETK） 是一组功能一致但封装不同的 RS‑485/RS‑422 收发器型号，可用于工业总线通信。它们可替换为其他通用 RS‑485/RS‑422 收发器，如 MAX3088E、SN65HVD3088E、STR485 系列等，并在 PCB 引脚、电气参数匹配的前提下实现无缝替换。
