INA180A2IDBVR的参数

　　INA180A2IDBVR是一款高精度单通道电流检测放大器，其参数特性使其在电流监测和电源管理中表现出色。该芯片采用德州仪器（TI）的高性能工艺，适用于精密电流测量及负载监控场景。

　　INA180A2IDBVR的固定增益为2V/V（即输出电压与输入电流形成的电压降按2倍放大），方便用户进行电流计算，无需外部调整增益。它的工作电压范围为2.7V至5.5V，支持典型的3.3V和5V系统，确保与微控制器或数据采集系统兼容。

　　在精度方面，该器件具有极低的输入失调电压（最大典型值为50µV）和低输入偏置电流（典型值为2nA），保证了在低电流测量时仍能获得可靠信号。同时，INA180A2IDBVR的共模电压范围宽，可在0V至VCC范围内正常工作，使其适用于高端电源监测和低端地电流检测。

　　芯片的输出特性稳定，低噪声（典型噪声密度为50nV/√Hz），并具备快速响应时间（典型带宽为400kHz），可实时监控电流变化。温度漂移低（典型为5µV/℃），使测量在不同环境温度下仍保持精度。其工作温度范围为-40℃至125℃，满足工业级应用需求。

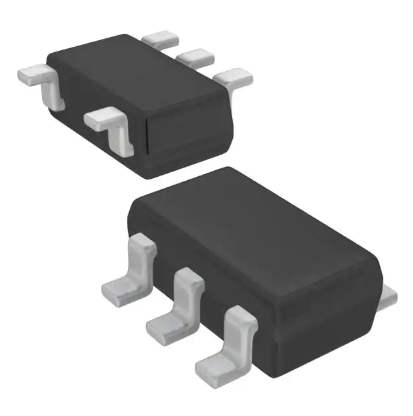

　　封装方面，INA180A2IDBVR采用小型SOT-23-5封装，占用PCB空间小，便于紧凑型设计。器件的功耗低，典型静态电流为60µA，非常适合便携式和低功耗系统。

　　INA180A2IDBVR凭借固定增益、高精度、低功耗、宽电压和温度范围，成为电流检测、过流保护、电池管理系统及精密仪器等应用中的理想选择。其详细参数在TI官方数据手册中有完整说明，包括增益、输入输出特性、电源电流、带宽、噪声、温度系数和封装信息。

　　INA180A2IDBVR的工作原理

　　INA180A2IDBVR是一款单通道电流检测放大器，其核心工作原理是通过差分放大器将负载电流在检测电阻上产生的微小电压降放大成可被微控制器或数据采集系统直接读取的电压信号。其内部结构主要由高精度输入差分放大器、固定增益电路和输出缓冲组成，使其能够在低压系统中实现高精度电流检测。

　　在典型应用中，INA180A2IDBVR与一只低阻值分流电阻串联在负载电路中。当负载电流流经该分流电阻时，会在两端产生与电流成正比的微小电压降（通常为毫伏级）。该微小电压信号首先进入INA180A2IDBVR的差分输入端，芯片内部的高精度差分放大器将输入电压按固定增益（A2型为2倍）进行放大，放大后的信号经过输出缓冲，提供稳定且低阻抗的电压输出。

　　INA180A2IDBVR的设计允许其在共模电压范围宽的情况下工作，这意味着无论分流电阻两端的电压接近地电位还是接近供电电压，芯片都能准确放大差分电压而不受影响。同时，芯片的低输入偏置电流和低输入失调电压保证了即使在低电流测量条件下也能保持高精度，减小误差和温漂影响。

　　INA180A2IDBVR内部采用高速低噪声设计，带宽可达到数百千赫兹，可快速响应电流变化。这使其不仅适用于直流电流测量，也能检测一定频率范围内的交流分量，实现动态监控。工作原理中最关键的一点是将物理电流通过分流电阻转换为电压信号，再通过高精度放大转换为标准电压输出，从而实现安全、精准的电流测量。

　　INA180A2IDBVR通过分流电阻、电压差分放大和输出缓冲三个关键环节，将电流信号无损放大，并输出与电流成比例的电压，实现实时、高精度的电流监测功能。其内部电路设计保证了低功耗、低噪声和宽共模电压范围，使其在工业控制、电池管理、电机控制及电源保护等领域具有广泛应用价值。

　　INA180A2IDBVR的作用

　　INA180A2IDBVR的主要作用是实现高精度电流测量和监控，将电路中实际流经负载的电流转换为与之成比例的电压信号，以便微控制器、数据采集系统或其他电子设备进行读取和处理。在现代电子系统中，准确的电流检测对于保护电路安全、优化能耗管理以及实现精密控制都具有重要意义，而INA180A2IDBVR正是实现这一功能的理想器件。

　　在具体应用中，INA180A2IDBVR常被用于电源管理和过流保护。通过将其与分流电阻串联，芯片可以实时检测流过负载的电流。当电流超过设定阈值时，微控制器可以根据INA180A2IDBVR输出的电压信号采取保护措施，如切断电源、报警提示或调整负载，从而防止电路损坏或元器件过载。

　　INA180A2IDBVR在电池管理系统（BMS）中也发挥着重要作用。通过监测电池充放电电流，芯片能够精确计算电池的状态和容量，防止过充、过放现象，提高电池寿命和安全性。在电机控制领域，它同样用于检测电机电流，实现闭环控制和效率优化，确保系统稳定运行。

　　INA180A2IDBVR还广泛应用于精密仪器和工业自动化系统中，作为高精度电流测量的前端器件，为数据采集、分析和控制提供可靠信号。其低输入失调电压、低噪声和固定增益设计，使其能够在低电流甚至微安级电流测量中保持高精度，从而保证整个系统的测量可靠性。

　　INA180A2IDBVR的作用不仅限于电流检测，它还为系统提供实时监控、保护和控制能力。无论是在电源保护、电池管理、电机驱动还是工业测量领域，INA180A2IDBVR都能通过高精度电流信号输出，实现系统安全、可靠和高效运行的核心功能。

　　INA180A2IDBVR的特点

　　INA180A2IDBVR是一款高性能单通道电流检测放大器，其独特的设计和多项优良特性，使其在精密电流测量和电源管理领域广受青睐。首先，该芯片具有固定增益设计，A2型号的增益为2V/V，用户无需外部调节即可获得稳定、线性的电压输出，简化了电路设计和系统调试过程。这一固定增益特性特别适合对电流测量精度要求高且系统复杂度有限的应用场景。

　　该器件的宽工作电压范围为2.7V至5.5V，支持主流3.3V和5V系统，能够适应多种电子设备环境。同时，INA180A2IDBVR的共模电压范围宽，可覆盖从地电位到电源电压的整个范围，这意味着在高端或低端电流测量中都能保持准确性，适用于直流或低频交流电流监控。

　　在精度方面，INA180A2IDBVR具有低输入失调电压和低输入偏置电流，使其在小电流测量场景下依然保持高精度和低漂移。芯片的温度漂移小，可在-40℃至125℃的工业级温度范围内稳定工作，保证了在各种环境下测量结果的可靠性。

　　该芯片还具备低噪声和快速响应特性，典型噪声密度仅为50nV/√Hz，带宽可达400kHz，能够快速响应电流的动态变化，满足对实时监控有要求的应用需求。INA180A2IDBVR的低功耗设计，典型静态电流仅60µA，非常适合便携式或电池供电系统。

　　封装方面，INA180A2IDBVR采用紧凑的SOT-23-5封装，不仅节省PCB空间，也便于批量生产和自动化贴装。综合来看，INA180A2IDBVR以其高精度、低功耗、宽电压与温度范围、低噪声、快速响应及紧凑封装等特点，成为电流检测、过流保护、电池管理和工业自动化领域的理想选择。

　　INA180A2IDBVR的应用

　　INA180A2IDBVR因其高精度、低功耗和宽共模电压范围，广泛应用于各种需要精密电流检测和实时监控的电子系统中。其主要应用领域包括电源管理、电池监控、电机控制以及工业自动化等。

　　在电源管理中，INA180A2IDBVR常用于直流电源的过流保护和负载监控。通过与分流电阻串联，芯片可以实时测量流过负载的电流，并将其转换为比例电压信号输出。当负载电流超过设定阈值时，系统可通过微控制器或保护电路采取相应措施，如切断电源、触发警报或限制负载，确保电路和器件的安全。

　　在**电池管理系统（BMS）**中，INA180A2IDBVR可以精确监测充放电电流，帮助计算电池容量、估算剩余电量以及防止过充、过放等异常情况。其低输入失调和低温漂特性保证了在长时间运行或温度变化较大的环境下仍能保持高精度测量，从而提高电池系统的寿命和安全性。

　　在电机控制与驱动系统中，INA180A2IDBVR被用来监测电机电流，实现闭环控制和效率优化。通过实时反馈电流信号，控制系统能够调节驱动电压或电流，实现精确控制，同时保护电机免受过载损害。

　　INA180A2IDBVR在工业自动化与精密仪器中也有广泛应用。例如在传感器信号监测、工控设备电流采集以及实验室仪器中，芯片可提供可靠的电流测量信号，支持系统的数据分析、控制和保护功能。

　　INA180A2IDBVR以其高精度、高可靠性、低功耗和紧凑封装，在电源保护、电池管理、电机控制及工业测量等领域提供了核心的电流检测功能，帮助电子系统实现安全、稳定和高效运行。

　　ina180a2idbvr能替代哪些型号

　　INA180系列详细型号及INA180A2IDBVR可替代的型号

　　INA180是德州仪器（TI）推出的一款高精度电流检测放大器系列，涵盖多种增益和封装型号，主要用于精密电流测量、过流保护、电池管理以及工业控制等应用。该系列芯片分为单通道和多通道型号，具有固定增益和不同输出极性选择，便于用户根据应用需求选择最合适的器件。

　　在INA180系列中，INA180A2IDBVR属于单通道固定增益型号，增益为2V/V，SOT-23-5封装，典型应用为低功耗系统和紧凑电路设计。与其相关的详细型号及特性包括：

　　按增益分类：

　　INA180A1：增益1V/V，适用于电流较大或电压较高的场景。

　　INA180A2：增益2V/V，INA180A2IDBVR即属于此类，适合中等电流测量。

　　INA180A5：增益5V/V，适用于低电流检测，可放大微小电压信号。

　　按封装及引脚排列：

　　SOT-23-5：紧凑型封装，适合空间受限的设计，如便携设备、微控制器系统。

　　SOIC-8：提供更多引脚和更高功率散热能力，适合工业控制或高精度仪器应用。

　　按输出类型：

　　单端输出型号（如INA180A2IDBVR）：输出电压相对于地，便于直接连接微控制器ADC。

　　差分输出型号（如INA180B2）：用于差分信号采集或需要更高抗干扰性能的应用。

　　INA180A2IDBVR的可替代型号

　　在实际设计中，如果INA180A2IDBVR缺货或需要不同封装形式，用户可以选择一些功能类似、规格接近的器件进行替代。可替代的型号主要有以下几类：

　　同系列INA180型号

　　INA180A2IDBVT：与INA180A2IDBVR参数完全相同，但封装略有差异（例如T&R卷带包装），可直接替代用于自动化贴片生产。

　　INA180A2PWR：功耗和增益参数一致，适合要求更高功率散热的场景。

　　INA180A2BD：差分输入和输出略有不同，但在多数单端电流检测场景中可调整电路实现兼容。

　　其他TI高精度电流检测放大器

　　INA219：虽然集成了电压和电流监控功能，但可通过适配外部电阻替代INA180A2IDBVR的单通道电流检测功能。需要注意的是，INA219是数字输出，替代时需增加I²C接口设计。

　　INA333：超低功耗、低噪声精密仪表放大器，增益可通过外部电阻设定。如果将增益调整为2V/V，可在模拟电流测量应用中替代INA180A2IDBVR。

　　其他厂商兼容型号

　　MAX4080/MAX4081（Maxim Integrated）：固定增益电流检测放大器，可在参数匹配的前提下替代INA180A2IDBVR。

　　LTC6101/LTC6102（Analog Devices）：精密电流放大器，提供高精度和低漂移特性，在工业和电池管理应用中可替代INA180A2IDBVR。

　　Microchip MCP6V01：可调增益精密放大器，通过外部电阻设置增益为2V/V，可在中低电流检测中替代。

　　在替代选择时，需要注意几个关键指标的匹配：

　　增益值：确保替代型号的增益或可调增益范围与INA180A2IDBVR相近，否则输出信号与电流比例关系会改变。

　　共模电压范围：替代器件需支持相同的工作电压范围，保证在地电位到供电电压的范围内准确测量。

　　输入失调电压和漂移：低电流测量对失调电压敏感，替代型号需保持低失调和低温漂。

　　封装尺寸：根据PCB布局和生产工艺，选择封装兼容的型号以便直接替换。

　　总的来看，INA180A2IDBVR在设计中具有固定增益、高精度、低功耗和紧凑封装的优势，其系列内型号及其他厂商的高精度电流检测放大器均可作为潜在替代方案。在替代时需根据具体应用场景、增益、共模电压、输入偏置和封装要求综合评估，确保系统测量精度和可靠性不受影响。
