INA180A2IDBVR 详细中文资料

一、产品概述

INA180A2IDBVR 是德州仪器（Texas Instruments，简称 TI）推出的一款高性能电流检测放大器，也称为分流放大器。该器件专为成本优化型应用而设计，属于电流检测放大器系列，能够在宽广的共模电压范围内精确检测电流检测电阻器上的压降。INA180A2IDBVR 具有固定增益、低功耗、高精度等特点，广泛应用于电机控制、电池监控、电源管理、照明控制、过流检测以及光伏逆变器等领域。

二、型号分解与命名规则

INA180A2IDBVR 的型号由多个部分组成，每个部分都代表了特定的含义：

INA：前缀，代表仪器放大器（Instrumentation Amplifier），在此类产品中特指电流检测放大器。
180：系列名称，代表 TI 的通用型电流检测放大器家族。
A2：增益版本，INA180 提供多种固定增益版本，A2 表示增益为 50V/V。
I：温度范围，I 代表工业级温度范围，即-40°C 至 +125°C。

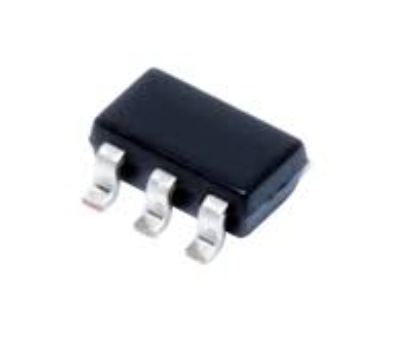

DBV：封装代码，DBV 代表 SOT-23-5 封装，这是一种非常小的表面贴装封装，具有 5 个引脚。
R：包装方式，R 表示芯片是以卷盘（Tape and Reel）形式提供的，适用于自动化贴片机生产。

三、核心功能与工作原理

INA180A2IDBVR 的核心功能是精确测量串联在电路中的采样电阻（分流器）两端的微小电压差，并将其放大成一个易于测量的输出电压。其工作原理如下：

将一个阻值很小的精密采样电阻（Rshunt）串联到您想要测量电流的路径中，例如电机电源线、电池供电回路等。
当电流（Iload）流过这个电阻时，根据欧姆定律（V = I × R），会产生一个微小的压降（Vshunt）。这个电压通常很小（几十毫伏），以便尽量减少功率损耗和热量。
INA180A2IDBVR 的输入引脚（IN+ 和 IN-）分别连接到采样电阻的两端，测量这个微小压差 Vshunt。
芯片内部将其放大固定的倍数（此型号为 50 倍），输出引脚（OUT）产生一个以电源地（GND）为参考地的输出电压（Vout）。
Vout 与 Vshunt 的关系为：Vout = Gain × Vshunt = 50 × (Iload × Rshunt)。
通过测量 Vout，微控制器（MCU）的 ADC 就可以轻松计算出原始电流值：Iload = Vout / (Gain × Rshunt)。

四、关键特性与参数

1、增益与精度

INA180A2IDBVR 提供固定增益 50V/V，增益误差最大为±1%，确保了放大器在各种条件下的稳定表现。此外，该器件还具有低偏移电压特性，在 VCM = 0V 时为±150μV（最大值），在 VCM = 12V 时为±500μV（最大值），偏移电压越小，测量小电流时越准确。

2、共模电压范围

INA180A2IDBVR 具有宽广的共模电压范围，从-0.2V 至 +26V，这意味着它可以在非常广泛的电压范围内进行电流检测，即使采样电阻两端的电压远高于芯片自身的电源电压。这种特性使得 INA180A2IDBVR 非常适合在高压总线（如 12V、24V 系统）上测量电流。

3、带宽与响应速度

INA180A2IDBVR 的带宽高达 350kHz（对于 A1 器件），能够快速响应变化的电流信号，特别适合高速应用。其输出压摆率为 2V/μs，表示放大器能够快速改变其输出电压的能力。

4、电源电压与功耗

INA180A2IDBVR 可以通过 2.7V 至 5.5V 的单电源供电，这种宽范围的供电电压适应性使得它在不同类型的电源系统中都能得到广泛应用。此外，该器件的静态电流最大为 260μA，意味着在不进行电流检测时，INA180 的功耗较低，非常适合电池供电应用。

5、输入与输出特性

INA180A2IDBVR 的输入偏置电流为 100nA，输入失调电流为 50nA，这些低输入电流特性有助于减少测量误差。各通道的输出电流为 8mA，能够驱动一定的负载。此外，该器件还具有 100dB 的共模抑制比（CMRR），能够有效抑制共模信号干扰。

6、温度特性

INA180A2IDBVR 具有优异的温度特性，其温漂性能优异，能够确保在不同温度条件下输出信号的一致性和准确性。输入失调电压温漂最大为 1μV/°C，增益温漂也较小，使得该器件在温度变化较大的环境中仍能保持稳定的性能。

五、引脚定义与封装信息

1、引脚定义

INA180A2IDBVR 采用 5 引脚 SOT-23 封装，引脚定义如下：

Pin 1 (IN+)：同相输入，接采样电阻靠近电源的一端。
Pin 2 (IN-)：反相输入，接采样电阻靠近负载的一端。
Pin 3 (GND)：电源地。
Pin 4 (OUT)：电压输出。
Pin 5 (V+)：电源正极，供电电压范围为 2.7V 至 5.5V。

2、封装信息

INA180A2IDBVR 的封装形式为 SOT-23-5，这是一种非常小的表面贴装封装，具有体积小、重量轻、易于集成等优点。该封装形式符合工业标准，易于集成到各种电路板设计中。

六、应用领域

1、电机控制

在电机控制系统中，INA180A2IDBVR 可以实时监测电机的电流变化，有助于提高控制系统的效率和稳定性。通过精确测量电机电流，可以实现闭环控制（如 FOC 算法）和故障检测等功能。

2、电池监控

在电池管理系统中，INA180A2IDBVR 可以监测电池的充放电过程中的电流变化，从而更准确地判断电池的状态。这对于计算电量（库仑计）、健康状态（SOH）等参数非常重要。

3、电源管理

在电源管理系统中，INA180A2IDBVR 可以帮助监测负载电流，以优化整个系统的能效。通过实时监测负载电流，可以实现动态调整电源输出、过流保护等功能。

4、照明控制

在智能照明系统中，INA180A2IDBVR 能够监测灯具的工作状态，确保其正常运行。通过监测灯具的电流变化，可以实现亮度调节、故障检测等功能。

5、过流检测

对于需要过流保护的设备，INA180A2IDBVR 能够及时检测到异常电流并触发相应的保护措施。通过实时监测系统电流，可以在电流超过阈值时触发 MCU 中断或关闭电源，从而保护设备免受损坏。

6、光伏逆变器

在太阳能发电系统中，INA180A2IDBVR 可用于监测电流以提高能源转换效率。通过精确测量光伏板输出的电流变化，可以实现最大功率点跟踪（MPPT）等功能。

七、设计注意事项与布局指南

1、采样电阻的选择

采样电阻的阻值应根据具体应用需求进行选择，既要考虑测量精度又要考虑功率损耗。一般来说，采样电阻的阻值越小，功率损耗越低，但测量精度也会相应降低。因此，需要在测量精度和功率损耗之间找到平衡点。

2、布局与布线

在设计 PCB 时，应尽量缩短采样电阻与 INA180A2IDBVR 输入引脚之间的连线长度，以减少寄生电阻和电感的影响。此外，还应避免在采样电阻和输入引脚附近布置高速信号线或电源线，以减少干扰。

3、电源去耦

为了确保 INA180A2IDBVR 的稳定工作，应在电源引脚附近布置去耦电容。去耦电容可以有效地滤除电源噪声和干扰，提高电源质量。

4、温度补偿

由于温度变化会对 INA180A2IDBVR 的性能产生影响，因此在设计时应考虑温度补偿措施。例如，可以选择具有低温漂特性的采样电阻和参考电压源等元件。
