MPU-6050的参数

　　MPU-6050是一款高性能六自由度（6DoF）惯性测量单元（IMU），集成了三轴陀螺仪和三轴加速度计，其主要参数如下：

　　加速度计参数方面，MPU-6050的三轴加速度计可测量范围为 ±2g、±4g、±8g 和 ±16g，可通过寄存器进行配置。加速度计的分辨率为16位，能够提供精确的线性加速度测量数据，测量精度高达几毫克级别（mg）。加速度计的带宽范围为 260Hz 至 5Hz 可调，噪声密度约为 400 μg/√Hz，从而在动态或静态环境下都能获得稳定的加速度数据。

　　陀螺仪参数方面，MPU-6050的三轴陀螺仪可测量角速度范围为 ±250°/s、±500°/s、±1000°/s 和 ±2000°/s，同样为16位数字输出。陀螺仪的噪声密度为 0.005°/s/√Hz，零偏稳定性良好，适合高速运动和精确姿态控制应用。陀螺仪的带宽可通过寄存器配置，从 256Hz 到 5Hz 可调。

　　MPU-6050还集成了数字运动处理器（DMP），可对原始加速度和陀螺仪数据进行实时处理，包括倾角计算、滤波和数据融合，减轻主控芯片的运算压力，提高系统响应速度。芯片通过标准 I²C接口（支持400kHz高速模式）与外部微控制器通信，器件地址可配置，支持多设备共享总线。

　　在电气特性上，MPU-6050的工作电压为 2.375V 至 3.46V，典型工作电压为3.3V，功耗低，静态电流约为3.6mA，支持待机模式下低功耗操作，适合便携式和电池供电系统。工作温度范围为 -40°C 至 +85°C，能够适应各种工业和消费电子环境。

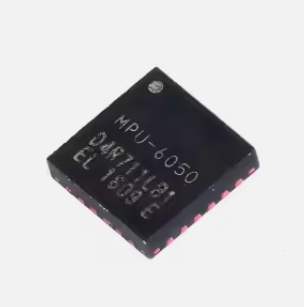

　　MPU-6050封装为 LGA-28（4×4×0.9mm） 小型封装，体积紧凑，便于在空间有限的设计中使用。芯片内部还带有温度传感器，可提供温度数据用于补偿陀螺仪漂移。总体而言，MPU-6050以其高集成度、高精度、低功耗和易用性，在无人机、机器人、智能穿戴设备和运动检测等领域得到广泛应用。

　　MPU-6050的工作原理

　　MPU-6050是一款集成了三轴陀螺仪和三轴加速度计的惯性测量单元（IMU），其核心工作原理是通过检测物体的线性加速度和角速度来推算运动状态和姿态信息。其工作原理可以从加速度计、陀螺仪和数字运动处理器（DMP）三个方面理解。

　　加速度计部分基于微机电系统（MEMS）技术。当MPU-6050受到外力作用时，加速度计内部的微型质量块会发生位移，位移通过电容结构转化为电信号，最终输出对应三轴方向的线性加速度值。通过测量加速度在X、Y、Z三个方向的分量，可以判断物体的倾斜角度和线性运动情况。加速度计还能在静态条件下感知重力方向，从而实现倾角计算。

　　陀螺仪部分同样采用MEMS技术。陀螺仪内部含有微型振动结构，当设备旋转时，由于科里奥利力的作用，振动结构产生微小偏移，这种偏移被转换为电信号输出为角速度数据。陀螺仪测得的角速度可以实时反映设备的旋转状态，对于快速动态运动的姿态控制非常关键。

　　MPU-6050内部还集成了数字运动处理器（DMP），DMP可以对加速度计和陀螺仪的原始数据进行实时滤波、姿态融合和计算倾角等操作。DMP能够通过特定算法消除陀螺仪漂移和加速度计噪声，将多源传感数据融合为稳定的姿态信息，从而减轻外部主控芯片的计算负担。

　　在实际应用中，MPU-6050通过I²C接口将处理后的数据发送给微控制器。微控制器可以根据这些数据计算设备的角度、速度和运动轨迹，实现姿态控制、运动检测或导航功能。整体而言，MPU-6050通过MEMS传感器感知运动状态，再结合内部DMP算法进行数据处理，实现了小体积、高精度和低功耗的运动检测解决方案。

　　MPU-6050的工作原理就是利用MEMS加速度计和陀螺仪测量运动参数，再通过数字处理器融合数据，为各种电子系统提供可靠的三维运动和姿态信息。

　　MPU-6050的作用

　　MPU-6050作为一款高集成度的六自由度惯性测量单元（IMU），其主要作用是实现对物体在三维空间中的运动状态和姿态的感知与测量。通过内部的三轴加速度计和三轴陀螺仪，它能够同时提供线性加速度和角速度的数据，为各种电子系统提供精准的运动信息。

　　在具体应用中，MPU-6050的作用主要体现在姿态检测与稳定控制方面。例如，在无人机和四轴飞行器中，MPU-6050能够实时监测飞行器的倾斜角度和旋转速度，将数据传输给主控芯片。主控芯片根据这些数据调节电机转速，实现飞行器的平稳飞行和自动平衡控制。在机器人系统中，它能够提供机器人在运动过程中的姿态和方向信息，辅助实现精确导航和动作控制。

　　MPU-6050还广泛用于运动检测与人机交互。在智能手机、平板电脑和可穿戴设备中，它能够感知用户的手势、运动轨迹和姿势变化，用于自动屏幕旋转、步数统计、运动模式识别和游戏操作。通过加速度计和陀螺仪数据的融合，设备可以实现更自然、更精准的交互体验。

　　MPU-6050的另一个重要作用是数据融合与传感优化。其内部集成的数字运动处理器（DMP）可以实时处理和滤波加速度计与陀螺仪的数据，消除噪声和漂移，提高测量精度。这使得外部微控制器可以减轻计算负担，同时得到高可靠性的运动信息，适用于低功耗和小体积的便携式设备。

　　MPU-6050的作用不仅在于单纯提供加速度和角速度数据，更在于通过高精度传感和数据处理，为无人机、机器人、智能穿戴设备、平衡车、游戏控制器等电子系统提供可靠的姿态检测、运动控制和人机交互支持。其集成度高、精度优异、功耗低的特点，使其成为现代电子设备中不可或缺的重要传感器。

　　MPU-6050的特点

　　MPU-6050作为一款集成三轴陀螺仪和三轴加速度计的六自由度惯性测量单元（IMU），具有多项显著特点，使其在无人机、机器人、智能设备和可穿戴设备中得到广泛应用。首先，它的高集成度是其最显著的特点之一。MPU-6050将三轴陀螺仪、三轴加速度计和数字运动处理器（DMP）集成在同一芯片上，极大地减少了外围元件数量，简化了硬件设计，同时也降低了PCB空间占用。

　　MPU-6050具有高精度测量能力。其加速度计可测量 ±2g、±4g、±8g 和 ±16g 的线性加速度，分辨率高达16位；陀螺仪可测量 ±250°/s、±500°/s、±1000°/s 和 ±2000°/s 的角速度，同样为16位输出。这种高精度使得MPU-6050能够在动态和静态环境下都提供稳定可靠的运动数据。

　　MPU-6050支持低功耗运行。其工作电压为2.375V至3.46V，典型功耗仅约3.6mA，同时支持待机模式和低功耗模式，非常适合便携式和电池供电的设备应用。配合数字运动处理器（DMP），可以在芯片内部完成数据滤波和姿态计算，进一步降低主控芯片的计算负荷和系统功耗。

　　MPU-6050的数据处理能力强。内置DMP可以对加速度计和陀螺仪的数据进行融合、滤波和姿态计算，能够消除陀螺仪漂移和加速度计噪声，输出稳定的角度和运动信息。这使其在实时运动控制和姿态检测中表现出色。

　　MPU-6050具有易于接口与使用的特点。芯片通过标准I²C接口与外部微控制器通信，支持多设备共享总线，地址可配置，方便系统集成和扩展。芯片封装为LGA-28（4×4×0.9mm）小型封装，适合空间有限的设计需求。

　　MPU-6050的主要特点包括高集成度、高精度、低功耗、强数据处理能力以及易用性。这些特点使其成为现代无人机、机器人、智能穿戴设备、平衡车以及各种运动检测系统中的核心传感器，广受工程师和开发者青睐。

　　MPU-6050的应用

　　MPU-6050作为一款集成三轴加速度计和三轴陀螺仪的六自由度惯性测量单元（IMU），凭借其高精度、高集成度和低功耗的特点，在众多领域得到了广泛应用。其主要应用方向包括无人机、机器人、智能穿戴设备、平衡车以及智能手机等。

　　在无人机和航模飞行器中，MPU-6050被广泛用于姿态控制与稳定飞行。通过测量无人机的三维加速度和角速度，主控芯片可以实时调整电机转速，实现飞行器的自动平衡、姿态调整和航向控制。这不仅提高了飞行的稳定性和安全性，也为航拍、巡检及娱乐航模提供了可靠的数据支持。

　　在机器人领域，MPU-6050用于导航和运动控制。机器人在运动过程中，其位置、速度和姿态信息通过MPU-6050提供的数据进行实时计算，结合算法实现精准的路线规划、避障和动作控制。例如，服务机器人、搬运机器人和仿人机器人都依赖惯性测量数据完成复杂动作。

　　在智能穿戴设备和健康监测中，MPU-6050可用于运动检测与姿态识别。智能手环、手表和运动追踪器利用其加速度和角速度数据实现步数统计、运动模式识别、睡眠监测及体态分析。这些数据通过算法处理后，可以为用户提供精准的健康和运动反馈。

　　在平衡车和个人代步工具中，MPU-6050用于实时感知设备的倾斜角度和加速度变化，实现自平衡控制。系统通过陀螺仪和加速度计数据判断用户的倾斜方向，并控制电机调节车身姿态，从而保证安全稳定的行驶体验。

　　MPU-6050也广泛应用于智能手机、游戏手柄和虚拟现实设备。在智能手机中，它用于自动屏幕旋转、手势识别和运动控制；在游戏手柄和VR设备中，MPU-6050提供精确的姿态和动作数据，使操作更加自然流畅。

　　MPU-6050凭借其高集成度、高精度和低功耗优势，在姿态检测、运动控制和人机交互等领域发挥着核心作用，是现代电子设备中不可或缺的惯性测量传感器。

　　mpu-6050能替代哪些型号

　　MPU-6050的型号及可替代型号

　　MPU-6050是InvenSense公司推出的经典六自由度惯性测量单元（IMU），其核心型号为MPU-6050标准版，但在实际应用中，针对不同封装、温度等级及功能扩展需求，MPU-6050也有多种详细型号和版本可供选择。

　　从封装和封装尺寸来看，MPU-6050主要提供LGA-28（4×4×0.9mm）小型封装，适合便携式和紧凑型设备设计。部分型号提供工业级和商业级版本，工业级版本可适应更宽的工作温度范围（-40°C至+85°C），适合无人机、工业控制和汽车电子等苛刻环境。商业级版本的工作温度范围一般为0°C至+70°C，更适合消费类电子设备，如智能手机、平板、手环等。

　　从内部功能特性来看，MPU-6050系列的主要变化集中在DMP（数字运动处理器）功能的开放程度和传感器校准特性上。标准版MPU-6050提供基础DMP功能，可完成简单的姿态融合和滤波操作；部分升级版本（如带特定固件的工业版）可在DMP内部实现更多运动算法，提供更高精度的姿态计算和倾角输出。此外，不同批次的MPU-6050在噪声性能和零偏稳定性上也有所差异，用户可根据精度要求选择适合的型号。

　　MPU-6050的型号通常以“MPU-6050X”形式标注，X表示不同批次或功能定制。例如，MPU-6050IM或MPU-6050I在工业级温度下工作，MPU-6050C适用于消费类电子设备。在封装相同的情况下，这些型号功能一致，但在温度范围、电气特性和DMP配置上有所不同。

　　在了解MPU-6050详细型号后，可探讨其可替代型号。由于MPU-6050集成了三轴陀螺仪和三轴加速度计，并带有DMP，替代器件通常也需具备6DoF功能。以下是一些常见的可替代型号及特点：

　　MPU-6050系列升级型号：如MPU-6050A、MPU-6050IMU+等，这些型号在功能上与MPU-6050兼容，通常改进了温度漂移控制或噪声性能，可直接作为现有设计的替代方案，无需更改软件接口。

　　MPU-6000/MPU-6500系列：这类型号是InvenSense推出的高性能升级版。MPU-6000与MPU-6050引脚兼容，但增加了陀螺仪的动态范围和噪声优化；MPU-6500在精度、功耗和采样率上进一步提升，同时支持I²C和SPI接口，适用于对数据速率和响应速度要求更高的应用。对于需要更高精度或更低噪声的设计，MPU-6500系列可直接替代MPU-6050。

　　ICM-20602/ICM-20608：这是InvenSense推出的后续6DoF IMU芯片，内部集成了改进型DMP，可提供更高精度的运动融合数据，并支持更宽的温度范围。ICM系列接口与MPU-6050类似，软件驱动可通过适当调整实现兼容，是工业应用中MPU-6050的可靠替代方案。

　　LSM6DS3/LSM6DS33（STMicroelectronics）：虽然来自不同厂商，但同为6DoF IMU，提供三轴陀螺仪和三轴加速度计数据，支持I²C和SPI接口，部分参数与MPU-6050相近，可在运动控制和姿态检测中替代MPU-6050。需要注意的是，寄存器地址和DMP功能可能不同，需要软件适配。

　　BMX055（Bosch Sensortec）：BMX055集成了三轴陀螺仪、加速度计和磁力计，虽然接口和数据输出略有差异，但在大多数6DoF应用中可以替代MPU-6050，同时额外提供磁场方向信息，有助于导航和姿态估算。

　　MPU-6050可替代的型号不仅限于其自身的升级版本，也包括其他厂商的6DoF惯性测量单元，如MPU-6000/6500系列、ICM系列、ST LSM6DSx系列及Bosch BMX055等。在选择替代型号时，需要考虑接口兼容性、电气特性、工作温度范围以及DMP或运动融合算法的支持程度，以确保替代后的系统性能与原设计一致。

　　MPU-6050的详细型号丰富，包括标准版、工业级、消费级及带不同固件或封装优化的版本；在替代选择上，可依据应用需求选择InvenSense自家升级型号或其他厂商的6DoF IMU，实现功能兼容和性能优化。
