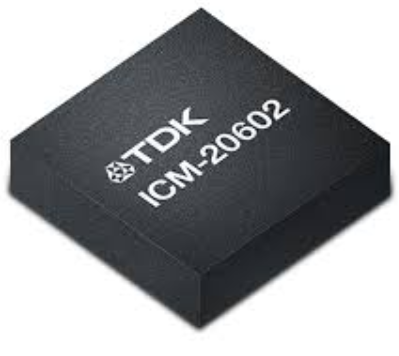

ICM-20602的参数

　　ICM-20602是一款高性能六轴惯性测量单元（IMU），集成了三轴陀螺仪和三轴加速度计，具有精确测量运动和姿态的能力。其主要参数包括性能指标、测量范围、接口特性和工作条件等，具体如下：

　　1. 陀螺仪参数

　　ICM-20602的三轴陀螺仪量程可在±250°/s、±500°/s、±1000°/s和±2000°/s之间选择，用户可根据应用需求调整灵敏度。陀螺仪的零偏稳定性较好，典型噪声密度为0.004°/s/√Hz，具有低漂移和高精度特性。陀螺仪的带宽范围为5 Hz至1 kHz，可灵活配置以满足不同频率运动检测的要求。

　　2. 加速度计参数

　　ICM-20602的三轴加速度计量程可在±2g、±4g、±8g和±16g之间切换，灵敏度可在16,384 LSB/g至1,024 LSB/g之间变化。加速度计噪声密度典型值为100 µg/√Hz，支持高精度线性加速度测量。加速度计的带宽范围为5 Hz至1 kHz，可通过寄存器设置实现不同的采样和滤波策略。

　　3. 数据输出与接口

　　ICM-20602支持I²C和SPI两种数字通信接口，I²C最大速率可达400 kHz，SPI最大速率可达7 MHz，便于与各种微控制器和处理器进行数据交互。它提供16位ADC分辨率的数据输出，确保陀螺仪和加速度计测量值的高精度采集。

　　4. 功耗与电源

　　该芯片典型工作电流约为3.5 mA，低功耗模式下电流可降至10 µA左右，适合对能耗敏感的便携设备。工作电源电压范围为2.3 V至3.4 V，兼容常见嵌入式系统电源设计。

　　5. 其他特性

　　ICM-20602内置温度传感器，可实现温度补偿，保证在不同环境温度下测量数据稳定可靠。芯片封装采用3×3×0.9 mm LGA小型化设计，便于在空间受限的应用中使用。器件工作温度范围为-40℃至+85℃，适应工业级和消费电子应用。

　　ICM-20602凭借其高精度、低噪声、低功耗和小型封装的特点，成为无人机、机器人、虚拟现实设备、运动追踪和智能穿戴产品中常用的六轴IMU传感器之一。

　　ICM-20602的工作原理

　　ICM-20602是一款集成了三轴陀螺仪和三轴加速度计的六轴惯性测量单元（IMU），其核心工作原理基于微机电系统（MEMS）技术，通过微小机械结构的物理位移转换为电信号，从而实现角速度和线性加速度的测量。

　　1. 陀螺仪工作原理

　　ICM-20602的三轴陀螺仪采用MEMS振动式结构。当设备发生旋转时，陀螺仪内的悬浮微型振动质量会受到科里奥利力作用，产生微小位移。这个位移通过电容或压电效应被转换成电信号，再经过内部放大、滤波和模数转换，最终输出数字化的角速度数据。通过对三轴角速度的测量，ICM-20602能够计算出设备的旋转角度和姿态变化，支持实时姿态跟踪。

　　2. 加速度计工作原理

　　加速度计同样基于MEMS技术，内部有微型悬浮质量与固定电极构成的电容结构。当设备受到加速度作用时，悬浮质量产生位移，引起电容变化。ICM-20602通过内部电路检测电容变化，将其转换为电压信号，并经过放大和模数转换得到数字加速度值。通过三轴加速度计的数据，可以准确反映设备的线性运动状态和重力方向，用于姿态计算和运动检测。

　　3. 数据处理与传感器融合

　　ICM-20602内置数字信号处理单元（DSP），对陀螺仪和加速度计的数据进行滤波、补偿和校准。陀螺仪和加速度计的输出通过传感器融合算法可以获得设备的姿态角（如俯仰角、滚转角和偏航角），并减少噪声和漂移的影响。此外，内置温度传感器可对陀螺仪和加速度计进行温度补偿，保证在不同环境温度下测量的稳定性。

　　4. 输出与通信

　　ICM-20602通过I²C或SPI接口将数字化的六轴数据传输给主控处理器，主控系统可以实时读取角速度和加速度值，进行运动检测、姿态计算或导航控制。其高分辨率（16位ADC）和可调量程特性，使其适用于从低速运动监测到高速动态控制的广泛应用场景。

　　ICM-20602通过MEMS结构感知微小运动，通过数字信号处理输出高精度的角速度和线性加速度数据，实现对设备运动状态和空间姿态的精准感知，为无人机、机器人、虚拟现实和智能穿戴等应用提供核心传感能力。

　　ICM-20602的作用

　　ICM-20602作为一款高性能六轴惯性测量单元（IMU），在现代电子设备中发挥着关键的感知作用，其主要功能是检测和测量物体的运动状态与空间姿态。通过集成三轴陀螺仪和三轴加速度计，ICM-20602能够同时获取角速度和线性加速度信息，从而为各种应用提供精确的运动数据。

　　1. 姿态感知与稳定控制

　　在无人机、机器人和移动设备中，ICM-20602可以实时监测设备的旋转角度和倾斜状态。通过陀螺仪测量角速度，加速度计测量重力方向及线性加速度，设备控制系统能够快速计算俯仰角、滚转角和偏航角，从而实现飞行姿态稳定、机械臂运动平衡或车辆导航稳定。对于无人机来说，ICM-20602的数据是飞行控制器进行姿态调整和动力分配的核心依据。

　　2. 运动检测与导航

　　ICM-20602可以用于运动跟踪和导航系统中，通过测量三轴加速度和角速度，推算位移、速度和方向。它在室内导航、机器人路径规划以及便携式设备运动追踪中具有重要作用。例如，在智能穿戴设备中，它能够检测用户的步伐、运动幅度和方向变化，实现运动计步、跑步姿态分析等功能。

　　3. 虚拟现实与增强现实

　　在虚拟现实（VR）和增强现实（AR）设备中，ICM-20602可提供实时的头部或手部运动数据，使虚拟环境与用户动作同步，提升沉浸感和交互体验。其高精度和低延迟特性能够减少延迟引起的晕动症，保证虚拟场景的流畅与稳定。

　　4. 稳定成像与传感器辅助

　　ICM-20602的数据还可用于图像稳定和传感器辅助控制。在相机、无人机摄影或机器人视觉系统中，陀螺仪和加速度计数据可用于算法补偿抖动，实现图像或视频稳定。

　　ICM-20602的作用在于提供精确的运动感知和姿态检测能力，它不仅是无人机、机器人、智能穿戴、VR/AR设备的重要传感器，也是各种导航、运动控制和稳定控制系统的核心组成部分，为设备的智能化和自动化提供基础数据支持。

　　ICM-20602的特点

　　ICM-20602是一款高性能六轴惯性测量单元（IMU），其设计充分体现了MEMS传感器在精度、稳定性和集成度方面的优势，具有多项突出的特点，使其在无人机、机器人、智能穿戴以及虚拟现实等领域得到广泛应用。

　　1. 高精度与低噪声

　　ICM-20602的三轴陀螺仪和三轴加速度计都具有高分辨率输出，陀螺仪典型噪声密度为0.004°/s/√Hz，加速度计噪声密度约为100 µg/√Hz。高精度的测量能力能够保证在低速或微小运动情况下仍能捕捉到细微变化，从而满足无人机姿态控制、机器人运动检测及精密导航等对精度要求极高的应用。

　　2. 小型化与低功耗

　　ICM-20602采用3×3×0.9 mm LGA封装，体积小巧，便于嵌入空间受限的设备中。典型工作电流约为3.5 mA，低功耗模式下电流可降至10 µA左右，非常适合对能耗敏感的便携式电子产品和智能穿戴设备使用。小型化与低功耗的结合，使得ICM-20602在移动设备中能够长时间稳定运行。

　　3. 灵活的量程与带宽选择

　　陀螺仪量程可在±250°/s至±2000°/s之间选择，加速度计量程可在±2g至±16g之间切换，用户可根据具体应用需求灵活配置灵敏度与动态范围。同时，传感器支持5 Hz至1 kHz的带宽设置，可兼顾高频动态运动检测和低频稳定测量，满足不同应用场景的需求。

　　4. 数字接口与易用性

　　ICM-20602支持I²C和SPI数字接口，提供16位ADC分辨率的输出数据，方便与微控制器或处理器直接通信。内置数字信号处理器（DSP）能够进行滤波和数据校准，降低外部处理器的计算负担，提高系统整体稳定性与可靠性。

　　5. 温度补偿与环境适应性

　　芯片内置温度传感器，可对陀螺仪和加速度计进行温度补偿，保证在-40℃至+85℃的工作温度范围内测量数据稳定可靠。这使ICM-20602能够适应多种恶劣环境条件，满足工业级和消费级应用需求。

　　ICM-20602以高精度、低功耗、小体积、灵活配置和良好环境适应性为主要特点，是现代移动设备和控制系统中极具竞争力的六轴IMU传感器。

　　ICM-20602的应用

　　ICM-20602作为一款高性能六轴惯性测量单元（IMU），凭借其高精度、低功耗、小型化和多功能特性，在众多电子和智能系统中得到了广泛应用。其主要应用领域包括无人机、机器人、智能穿戴设备、虚拟现实/增强现实设备以及运动检测和导航系统等。

　　1. 无人机与飞行器

　　在无人机和多旋翼飞行器中，ICM-20602用于实时测量飞行器的角速度和线性加速度，通过与飞控系统结合，实现飞行姿态的稳定控制和轨迹保持。高精度的陀螺仪和加速度计数据，使无人机能够在高速飞行和复杂环境下保持平衡，提升飞行安全性和操作稳定性。同时，其小型化和低功耗特性也适合便携式无人机设计。

　　2. 机器人与自动化设备

　　在机器人和自动化机械中，ICM-20602能够提供精确的运动检测和姿态信息，用于导航、定位和动作控制。通过对角速度和加速度的测量，机器人能够实现路径规划、平衡控制以及多自由度动作的精确执行，广泛应用于服务机器人、工业机械臂和智能搬运机器人等领域。

　　3. 智能穿戴与健康监测

　　在智能手环、手表和运动追踪设备中，ICM-20602用于监测用户的运动状态、步伐、跑步姿态及活动强度。通过对三轴加速度的测量，设备能够实时分析运动数据，实现运动计步、消耗热量估算和运动模式识别，为用户提供科学健康指导。

　　4. 虚拟现实（VR）与增强现实（AR）

　　ICM-20602在VR/AR设备中用于头部或手部运动跟踪，提供高精度、低延迟的姿态数据，使虚拟环境与用户动作同步，提高沉浸感和交互体验。其高带宽和高分辨率特性能够有效减少晕动症，提高虚拟环境的稳定性和流畅性。

　　5. 导航与传感器辅助系统

　　ICM-20602还广泛应用于室内导航、车辆导航和无人驾驶系统中。通过与GPS、磁力计等传感器融合，它能够提供高精度的姿态和运动数据，实现导航路径修正、位置估算和动态控制。在相机和无人机摄影系统中，它还可用于图像稳定，通过运动补偿算法减少抖动，提高拍摄质量。

　　ICM-20602凭借其精确的六轴测量能力、稳定可靠的性能以及小型低功耗的设计，在无人机、机器人、智能穿戴、VR/AR设备以及导航与运动检测等领域发挥着核心作用，是现代智能设备中不可或缺的重要传感器。

　　icm20602能替代哪些型号

　　ICM-20602的详细型号及可替代型号

　　ICM-20602是InvenSense（现为TDK子公司）推出的高性能六轴惯性测量单元（IMU），其核心型号ICM-20602本身有多个封装或版本差异，以满足不同应用需求。主要的详细型号及特性如下：

　　1. ICM-20602详细型号

　　ICM-20602A：这是标准版ICM-20602，集成三轴陀螺仪和三轴加速度计，支持I²C和SPI接口，典型工作电流约3.5 mA，适合无人机、机器人及运动检测应用。

　　ICM-20602D：与标准版类似，但在封装上进行了优化，通常为更高可靠性或工业级封装，适应更宽工作温度范围（-40℃至+85℃），保证在恶劣环境下仍能稳定工作。

　　ICM-20602Q：低功耗优化版本，典型工作电流降低，适合便携式设备和智能穿戴产品，可延长电池续航时间。

　　ICM-20602E：部分内部寄存器或滤波设置进行增强，优化动态响应性能，适合对快速运动检测要求较高的场景，如无人机高速飞行控制。

　　这些型号虽然在封装、电源消耗或动态特性上有所差异，但都保持了ICM-20602核心六轴IMU功能，包括陀螺仪量程可调（±250°/s至±2000°/s）、加速度计量程可调（±2g至±16g）、16位ADC输出、内置温度补偿和I²C/SPI数字接口。

　　2. ICM-20602可替代的型号

　　ICM-20602由于其高精度、低功耗、小体积和工业级温度适应性，在市场上可以替代多款类似的六轴IMU传感器，特别是一些在无人机、机器人、智能穿戴以及运动检测应用中常见的型号。可替代的主要型号包括：

　　ICM-20608：也是InvenSense的一款六轴IMU，与ICM-20602相比，ICM-20608增加了更高带宽和更低噪声设计，但在大多数应用场景中，ICM-20602完全能够满足需求，因此可用ICM-20602替代ICM-20608进行成本优化。

　　MPU-6050：这是一款广泛应用的六轴IMU，集成陀螺仪和加速度计，量程和接口与ICM-20602类似。相比之下，ICM-20602在噪声密度和动态性能上更优，且工作电流更低，因此在无人机飞控、机器人姿态控制及穿戴设备中，ICM-20602可作为MPU-6050的升级或替代方案。

　　MPU-6500 / MPU-6515：这些型号也是InvenSense的六轴IMU，功能与MPU-6050相似。ICM-20602在尺寸、功耗及温度适应性上更具优势，因此在要求高性能、低功耗及空间受限的系统中，ICM-20602可以替代MPU-6500或MPU-6515。

　　BMI160：这是InvenSense的一款低功耗六轴IMU，主要用于可穿戴和移动设备。ICM-20602在工业级温度范围和高带宽响应方面优于BMI160，因此在需要更高动态响应和工业级应用场景下，ICM-20602可替代BMI160。

　　L3G4200D + LIS3DH组合：在一些早期设计中，陀螺仪和加速度计可能采用分立芯片组合，如ST的L3G4200D陀螺仪与LIS3DH加速度计组合。ICM-20602作为单芯片六轴IMU，不仅集成度高，减少PCB空间，还降低系统功耗和复杂性，可替代这类组合方案。

　　ICM-20602的替代能力不仅体现在功能层面，还包括接口兼容性和尺寸优势。通过I²C或SPI接口，ICM-20602可以直接替代使用类似接口的其他六轴IMU，同时其封装尺寸为3×3×0.9 mm，适合在空间受限的嵌入式系统中使用。

　　3. 应用场景的替代价值

　　无人机飞控系统：ICM-20602可替代MPU-6050或MPU-6500，实现更高精度和低功耗飞行控制。

　　机器人姿态与导航系统：替代ICM-20608或分立组合传感器，实现更小体积和更稳定的姿态测量。

　　智能穿戴与运动追踪设备：替代BMI160或MPU-6050，延长续航时间并提升运动数据精度。

　　VR/AR设备：替代早期低精度六轴IMU，提高头部或手部运动跟踪的响应速度和准确性。

　　ICM-20602凭借其高性能、低功耗、封装小型化及良好的环境适应性，既可以满足新设计需求，也可以作为多种传统六轴IMU型号的直接替代方案，在无人机、机器人、穿戴设备及虚拟现实等领域具有广泛的应用价值。
