XC6206 的参数

　　XC6206 是 Torex 推出的超低功耗 LDO 稳压器系列，其参数特点主要集中在低压差、低静态电流、高输出精度以及良好的负载/线路调整率等方面。首先，在输入电压范围方面，XC6206 一般支持 1.5V～6.0V 的输入宽范围，使其既能用于锂电池供电系统，也可用于各类 DC 电源。输出电压方面，该系列提供从 1.2V 到 5.0V 的多种固定电压版本，步进一般为 0.1V，且以产品后缀区分具体输出电压型号，例如 XC6206P332 为 3.3V 输出。输出电压精度通常为 ±2%，部分版本可达到 ±1%。

　　在电气性能方面，XC6206 的最大输出电流一般可达 150mA 左右，足以满足 MCU、射频模块、小型传感器等中低功率负载的供电需求。其最突出的特点是极低的压差（Dropout Voltage），通常在 100～200mV（在 100mA 负载时），使其能在输入电压逼近输出电压时仍保持稳定。这对电池供电设备意义重大，可在电池电压下降时继续维持系统正常运行。静态电流（Iq）方面，XC6206 系列通常只有 1～2µA 的级别，对超低功耗设计具有重要价值，可明显减少待机功耗。

　　输出噪声方面，XC6206 拥有较低的纹波与噪声，典型值约 30～50µVrms，有利于对电源噪声敏感的模拟电路、传感器、电射频模块等应用。纹波抑制能力（PSRR）也表现良好，通常在 60dB 左右（1kHz），能有效减弱输入侧电源波动对输出的影响。

　　保护功能方面，芯片内置过流限制和热关断保护，能在负载短路、温度过高时自动进入保护状态，从而提高系统可靠性。XC6206 的启动时间较快、负载调整率和线路调整率表现稳定，确保输出电压不因负载变化或输入变化而产生明显波动。

　　XC6206 的关键参数集中在低压差、低静态电流、高精度、高稳定性及完善的保护机制，使其成为便携电子和低功耗系统中常用的高性能 LDO 稳压芯片。

　　XC6206 的工作原理

　　XC6206 属于典型的 CMOS 低压差线性稳压器（LDO），其工作原理基于线性调节控制方式，通过内部的基准源、误差放大器、功率调整管（PASS 元件）以及反馈网络来实现稳定输出电压。其核心任务是将输入电压 Vin 调节为固定、低噪声且精确的输出电压 Vout，并在负载变化或输入波动时保持稳定。

　　XC6206 内部包含一个高精度带隙基准电压源（Bandgap Reference）。该基准源产生一个温度特性良好且稳定的基准电压，供后续误差放大器进行比较。带隙电路使得 XC6206 具有高电压精度和良好的温度稳定性。

　　输入电压 Vin 经过功率调整管（通常为 PMOS 管）向输出端传输能量。与传统的 NPN 架构 LDO 不同，CMOS PMOS 架构能显著降低静态电流（Iq）并减少压差。因为 PMOS 管不需要显著的驱动电流，使 XC6206 的静态电流通常仅 1～2µA，大幅降低功耗，非常适合电池供电设备。

　　在调节环路中，输出电压经内部分压网络反馈至误差放大器的一端，而基准电压接入放大器的另一端。误差放大器比较二者差值，并根据偏差调整 PMOS 调整管的导通程度，从而精确控制输出电压。如果输出电压略高，误差放大器会减弱 PMOS 的导通，使输出下降；反之如输出偏低，则增强导通，使输出电压回到设定值。这个闭环调节机制保证了稳压器的线路调整率和负载调整率表现优良。

　　在输入电压波动或负载快速变化时，XC6206 能依靠内部的环路补偿设计提供较好的瞬态响应，快速恢复到稳定输出。此外，XC6206 还包含过流保护和热关断模块。当负载电流过大或芯片温度异常升高时，保护电路及时限制输出或关闭芯片，防止损坏。

　　XC6206 的工作原理是利用带隙基准、误差放大器和 PMOS 调整管组成稳定的线性反馈调节系统，实现低压差、高精度及低噪声的稳压输出，具备快速响应和完善保护特性，是一种高效率且可靠的低功耗 LDO。

　　XC6206 的作用

　　XC6206 是一款超低功耗、低压差（LDO）线性稳压芯片，其主要作用是为电子设备提供稳定、干净且精确的直流电源电压。由于它能将输入端不稳定或高于目标值的电压，转化为固定且稳定的输出电压，因此在各种对电源质量有要求的电路中发挥关键作用。特别是在电池供电、低功耗系统、微控制器及无线通信模块中，XC6206 已成为极为常用的电源管理元件。

　　XC6206 的核心作用是 稳压输出。它能够确保输出端维持在预设的固定电压，如 1.8V、2.8V、3.3V、5.0V 等，即使输入电压随时间或负载变化波动，也能够维持精准的输出。这对于 MCU、传感器、射频模块等对供电敏感的设备来说，能够避免因电压波动导致的异常复位、漂移或性能下降。

　　XC6206 具有 降低系统功耗 的作用。其静态电流通常只有 1～2µA，与普通 LDO 相比耗电量极低，因此可以在待机设备、可穿戴设备、物联网终端中显著延长电池寿命。对于长时间处于睡眠模式的系统，XC6206 几乎不对电源造成额外负荷。

　　XC6206 还能 提供低噪声电源。其输出纹波和噪声很小，非常适合模拟电路、精密传感器，以及对电磁干扰要求较高的无线模块。干净的电源有助于提升信号采集精度、降低射频噪声，进而使整个系统性能更加稳定。

　　XC6206 内置 过流保护与热关断功能，在负载短路或功耗过高导致芯片温度异常时，会自动进入保护状态，增强系统的安全性与可靠性。其低压差特性使其能在输入电压接近输出电压时仍维持正常供电，进一步提升电池利用率。

　　XC6206 的作用可以概括为：提供稳定电压、降低系统功耗、提升供电质量、保护负载安全以及提升系统整体稳定性。凭借这些特点，它已成为便携式设备、智能家居、无线模块以及各种小型嵌入式系统中最常用且性价比极高的 LDO 稳压芯片之一。

　　XC6206 的特点

　　XC6206 是一款超低功耗、低压差（LDO）线性稳压器，具有结构简单、性能稳定、应用广泛等优点。其特点主要体现在低压差、高精度、低静态电流、稳定性强及完善的保护功能等方面，因此在电池供电和低功耗电子产品中非常受欢迎。

　　低压差特性 是 XC6206 最突出的优势之一。在 100mA 负载下，其典型压差仅约 100～200mV，使其能够在输入电压略高于输出电压时仍保持正常稳压。这对于锂电池供电设备尤为重要，能够延长电池的可用时间，提高能量利用率。

　　XC6206 具有 极低的静态电流（Iq），一般只有 1～2µA，这使其成为超低功耗系统的理想选择。在物联网设备、遥测节点、可穿戴产品等长期待机的应用中，XC6206 能显著降低总体功耗，让整机工作时间大幅延长。

　　XC6206 的 输出电压精度高，通常为 ±2%，部分型号甚至可达到 ±1%。配合其内部基准源和精密误差放大器，能够确保输出端电压长期稳定不漂移，为各类对供电敏感的芯片（如 MCU、射频模块、传感器）提供可靠保障。

　　在电气性能上，XC6206 还具备 良好的负载调整率和线路调整率。在负载变化和输入电压波动时，其输出电压能保持相对稳定，不会产生明显的波动，体现出较强的电源调节能力。同时，它的输出噪声和纹波都很低，典型值在几十微伏级，非常适合对电源噪声有要求的模拟电路、音频设备和无线通讯模块。

　　XC6206 内置 过流保护与热关断保护 功能。当输出短路或芯片温度过高时，调节管会自动限制输出电流或关闭输出，避免芯片及下游设备受到损害，提高系统整体可靠性。

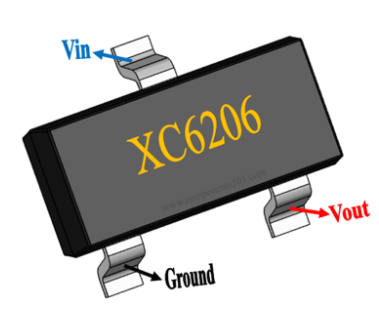

　　XC6206 提供多种封装，如 SOT-23、SOT-89、USP-6B 等，体积小巧，适用于高密度 PCB 设计。

　　XC6206 具有低功耗、低压差、高稳定性、多保护、小封装等多重特点，是便携电子和低功耗系统中最常用、性价比极高的 LDO 稳压芯片之一。

　　XC6206 的应用

　　XC6206 作为一款超低功耗、低压差 LDO 稳压芯片，在现代电子系统中具有非常广泛的应用场景。由于其静态电流低、输出电压稳定、噪声小、体积小巧等特点，特别适用于电池供电设备及对电源质量要求较高的电路。

　　在 便携式设备 中的应用十分普遍。例如智能手环、蓝牙耳机、随身录音器、小型遥控器、电子表等，它们通常使用锂电池或钮扣电池供电，对功耗极为敏感。XC6206 的静态电流通常仅 1～2µA，非常适合这类低功耗设备，可显著延长待机与运行时间。

　　XC6206 广泛用于 微控制器（MCU）和传感器供电。许多 MCU（如 STM32、ESP 系列、CH32 等）对供电稳定度要求高，而 XC6206 能提供低噪声且高精度的电源输出，确保系统不因电压波动而复位或出现不稳定现象。对于陀螺仪、加速度计、气压计、光学传感器等敏感元件，其干净的电源能有效提升测量精度。

　　在 无线通信模块 中，如蓝牙模块、Wi-Fi 模块、LoRa 模块、ZigBee 模块等，XC6206 也经常被选用。无线设备在发射时对电源干扰极为敏感，若供电噪声过大，会导致通信距离缩短或信号不稳定。XC6206 的低纹波输出能够减少射频噪声，提高通信质量。

　　XC6206 在 音频电路和模拟电路 中表现优异。音频功放、麦克风前级、DAC/ADC 等对电源噪声非常敏感，而 XC6206 的低噪声特性能够降低电源纹波对音频质量的影响，减少背景噪声。

　　在智能家居、嵌入式控制器、便携医疗设备、GPS 模块、小型摄像机等系统中，也能看到 XC6206 的广泛应用，主要依赖其高可靠性和多种输出电压选择。此外，它的小尺寸封装（如 SOT-23、USP-6B）也使其适合高密度 PCB 设计。

　　XC6206 的应用覆盖消费电子、工业设备、无线通信、传感器系统以及各类便携式低功耗产品，是一款非常受欢迎且用途广泛的稳压芯片。

　　XC6206 能替代哪些型号

　　XC6206 是 Torex 推出的超低功耗、低压差 LDO 稳压器系列，由于应用广泛、性能稳定、规格丰富，因此拥有许多不同的详细型号和封装版本。同时，作为典型的超低功耗 LDO，它能够替代大量常用的同类稳压芯片，特别适合便携设备、无线模块、MCU 电源、传感器供电等应用场景。

　　一、XC6206 的详细型号分类

　　XC6206 系列的详细型号主要根据以下几个维度区分：输出电压、封装形式、引脚类型以及输出极性（P/W 系列）。这些差异主要体现在型号的后缀中，以下是其分类方式与常见型号。

　　1. 按输出电压区分

　　XC6206 的输出电压覆盖面非常宽，从 1.2V～5.0V，通常以 0.1V 步进。例如：

　　XC6206P122（1.2V 输出）

　　XC6206P152（1.5V 输出）

　　XC6206P182（1.8V 输出）

　　XC6206P282（2.8V 输出）

　　XC6206P332（3.3V 输出，是最常用型号）

　　XC6206P502（5.0V 输出）

　　其中 XC6206P332、XC6206P182、XC6206P282 是应用最广泛的几种电压版本，在物联网设备、蓝牙模块、MCU 电源中频繁出现。

　　2. 按封装形式区分

　　XC6206 提供多种封装以适应不同 PCB 设计需求：

　　SOT-23（最常见、通用性强）

　　SOT-89（可支持更高散热能力）

　　USP-6B（超小型封装，适用于高密度小型设备）

　　典型封装对应型号如下：

　　XC6206Pxxx：SOT-23 封装

　　XC6206Qxxx：SOT-89 封装

　　XC6206Uxxx：USP-6B 封装

　　3. 按输出驱动结构区分（P 系列与 W 系列）

　　XC6206 有两个常用驱动结构系列：

　　P 系列：CMOS 输出（低静态电流，最常用）

　　W 系列：CMOS 高输出类型（负载能力更强）

　　常见如：

　　XC6206P332MR：3.3V 输出，SOT-23 封装

　　XC6206W332MR：增强型输出能力版本

　　无论 P 还是 W 系列，基本电气特性相近，只是在负载性能与压差上略有差异。

　　二、XC6206 能替代哪些型号

　　由于 XC6206 拥有 低压差、低静态电流、高输出精度、封装通用 等优点，因此在许多应用中可作为替代方案使用。以下从不同角度分析它可兼容或替代的同类 LDO 型号。

　　1. 可替代同类低功耗 LDO 系列芯片

　　在电池供电设备和微功耗电路中，XC6206 的 1～2µA 静态电流具有明显优势，可以替代许多功耗更高的普通 LDO，如：

　　AMS1117-3.3 / AMS1117-5.0（静态电流大，不适合低功耗场合）

　　XC6206 可以在大多数小电流场景中替代 AMS1117，特别是 150mA 以下负载的方案。

　　LM1117 系列

　　功耗也较大，XC6206 在精度、功耗与低压差上都表现更好。

　　MIC5205 系列

　　这类 LDO 的性能与 XC6206 相近，多用于便携设备，XC6206 可作为低成本替代方案。

　　2. 可替代其他 CMOS 架构 LDO

　　XC6206 与许多 CMOS LDO 属于同一细分市场，因此可直接替换下列型号：

　　ME6206（国产兼容款，与 XC6206 完全对 pin）

　　HT7533-1、HT75xx 系列（Holtek）

　　RT9193-33、RT9193-18 等（Richtek）

　　LP2980 系列（TI）

　　AP7333、AP2112K 等（Diodes）

　　对应电压版本可作为互补替代。

　　这些芯片的封装、功能、输入范围、输出精度都能与 XC6206 对应匹配，替换时主要确认：

　　输出电压是否一致

　　封装引脚是否兼容

　　最大输出电流是否满足要求

　　压差与静态电流是否满足系统的低功耗需求

　　3. 可替代无线通信模块常用 LDO

　　XC6206 低噪声特性，使其可以替代许多无线模块常用的 LDO，如：

　　SPX3819、XC6210、XC6215 等

　　SIC9313、LE33CZ 系列

　　TC1185、MCP1700/MCP1702（Microchip）

　　尤其在蓝牙、Wi-Fi 模块（如 ESP8266、ESP32）、LoRa 终端中，XC6206P332 经常用来替代上述型号。

　　4. 作为小电流电源的降本替代方案

　　许多设计者愿意使用 XC6206 来替代一些价格较高的高端 LDO，如：

　　TPS7A02、TPS7A05（TI）

　　NCP170（ON Semiconductor）

　　虽然高端型号在噪声和瞬态性能更突出，但在普通消费电子中，XC6206 足以满足需求，因此经常作为性价比替代方案使用。

　　三、替代 XC6206 时需要注意的事项

　　虽然 XC6206 的通用性很强，但在替换过程中仍需考虑以下几点：

　　确保输出电压一致

　　确认封装引脚是否完全兼容

　　检查负载电流是否满足系统功耗需求（150mA 左右）

　　核对输入电压范围与输出压差是否匹配

　　噪声敏感应用需关注输出噪声指标

　　只要这些条件满足，XC6206 能够在大多数场合中直接替代常用 LDO。

　　总结

　　XC6206 系列提供多种电压、封装与输出能力选择，常见型号包括 XC6206P332、XC6206P182、XC6206Q332、XC6206U332 等，可满足不同应用需求。其具备低压差、极低静态电流、低噪声、高精度等优势，因此能够替代大量同类 LDO，如 AMS1117、LM1117、ME6206、HT75xx、MIC5205、AP7333、LP2980、MCP1700、SPX3819 等。无论是在便携产品、无线通信模块还是嵌入式系统中，XC6206 都是一款性能稳定、价格亲民、兼容性强的优秀稳压芯片。
