什么是TPS54160
TPS54160 是德州仪器(Texas Instruments, TI)推出的一款高性能降压型 DC-DC 开关稳压器,其核心特点是输入电压范围极宽、输出电流能力强以及高度集成化。该器件支持 3.5V~60V 的超宽输入电压范围,非常适合工业电源、汽车电子、电机驱动控制系统、安防监控、智能表计以及各类需要高耐压、高可靠性的场景。TPS54160 内部集成了一个 0.5A 的高侧 MOSFET,同时具备固定频率电流模式控制架构,使其具备优良的瞬态响应能力与稳定性,在负载变化较大的环境下仍能保持输出稳定。
该芯片支持可调节的输出电压,最低可以稳定输出 1.22V,并可通过外部电阻灵活设定。它还拥有可编程软启动、低待机功耗、过流保护、热关断保护等机制,确保系统在恶劣工作条件下依然安全可靠。此外,TPS54160 的工作频率最高可达 1.1MHz,便于工程师使用更小尺寸的电感和电容,减少 PCB 板空间占用。
TPS54160 是一款面向宽输入电压、需要高可靠性的工业级 DC-DC 电源芯片,兼顾效率、稳定性和保护功能,在众多电源设计中具有非常高的应用价值。

TPS54160 的参数
TPS54160 是 TI 推出的高耐压、宽输入范围、集成型降压 DC-DC 转换器,其参数设计非常全面,能够满足工业、电机驱动、电源模块、汽车外围电路等复杂应用需求。首先,从输入电压规格来看,TPS54160 支持 3.5V 至 60V 的超宽输入电压范围,可以适配各种高压直流母线、电池供电系统以及 24V 工业电源环境。它内部集成了一个 500mA(0.5A)额定电流容量的高侧 MOSFET,使其能够提供高效率、低损耗的动力输出,同时减少外部器件数量。
在输出方面,TPS54160 的 输出电压最低可调至 1.22V,最高受输入电压限制,可通过外部分压电阻灵活设定。输出纹波指标低、动态响应快,再加上电流模式控制结构,使其在大负载跳变情况下也能保持优秀的稳压性能。芯片的 开关频率可在 100kHz 至 2.5MHz 范围内调节,常用频率为 300kHz~600kHz,通过外部电阻 RTS 可精确设定频率,以平衡效率、噪声与外围电感电容尺寸。此外,通过频率调整,工程师可有效避开系统中的干扰频段,提高 EMI 性能。
在保护参数方面,TPS54160 内置 逐周期电流限制(Cycle-by-cycle Current Limit)、欠压锁定(UVLO)、热关断(TSD)、输出过压保护(OVP) 等多重安全机制,确保系统在异常输入、过载或温度突升情况下仍可稳定工作。其典型效率可达到 85%~90% 以上(因输入/输出条件而异),在轻载时还具备节能模式以降低功耗。
芯片采用 8 引脚 HSOP、SOIC 或 MSOP 封装,具备良好的散热能力,适合高温环境。外部元件需求少,典型外围由电感、输入输出电容、频率设定电阻和反馈电阻构成。
TPS54160 具有高耐压、宽范围、易设计、高可靠等优势,是工业级降压电源的优选芯片之一。
TPS54160 的工作原理
TPS54160 的核心工作原理基于降压型(Buck)开关稳压结构,通过高频开关调制方式实现将高输入电压稳定转换为较低输出电压。该芯片内部集成了一个高侧 MOSFET、误差放大器、电流检测电路、振荡器、PWM 控制器以及各种保护电路,使整个电源转换过程高效、稳定且可靠。
其工作过程可以概括为以下几个主要步骤:
当输入电压加到芯片后,内部欠压锁定(UVLO)电路会判断输入电压是否达到允许启动的阈值。当输入满足条件时,内部振荡器开始工作,产生设定频率的时钟信号,该频率由外部电阻 RTS 决定,范围可从 100kHz 到 2.5MHz。振荡器周期性地触发 PWM 控制器,使MOSFET以固定频率进行开关。
在 MOSFET 导通期间,输入电压通过 MOSFET 和电感 L,将能量存储到电感磁场中,同时输出端通过电感给负载提供电流。当MOSFET截止时,电感电流通过肖特基二极管或同步整流路径继续维持输出,使系统实现连续供电。通过调整 MOSFET 的导通占空比(Duty Cycle),即可调节输出电压大小。占空比由误差放大器与 PWM 比较器共同调节:输出电压经反馈分压网络送入误差放大器,与内部基准电压比较,产生误差信号;该误差信号用来调节 PWM 脉宽,从而稳定输出电压。
TPS54160 采用电流模式控制(Current Mode Control),在每个开关周期实时监测电感电流,使系统具有良好动态响应与过载保护能力。当负载突然增加时,电流反馈信号会快速调整占空比,使输出迅速恢复稳定。此外,内部电流限幅电路会在电感电流超过设定峰值时自动降低占空比,从而实现逐周期限流保护。
芯片还集成软启动电路(通过外部电容设定),在上电时让输出电压缓慢上升,避免冲击电流对系统造成影响。若芯片温度过高,热关断电路会停止开关动作以保护器件。
TPS54160 通过 PWM 调制、电流模式反馈、高频开关能量转换及多重保护机制实现高效率、稳定且可靠的降压电源转换,是工业级电源设计中的关键核心器件之一。
TPS54160 的作用
TPS54160 是一款面向工业级应用的宽输入电压降压型 DC-DC 转换器,其主要作用是在各种高压或宽电压供电环境中将输入电压高效、稳定地转换为所需的低电压直流输出,为系统中的微控制器、传感器、通信模块、驱动器等提供可靠的工作电源。它的核心功能是“稳定供电与高效能量转换”,但在实际工程中又具有更多层面的作用价值。
TPS54160 的最大作用是实现 高压降压。它支持 3.5V~60V 的超宽输入范围,因此可直接从 12V、24V、36V、48V 工业母线,甚至汽车蓄电池、太阳能板、电机驱动电源等高压源进行降压,这使得它在高压场景中具备极强的适应性,大幅减少了前级保护和电压调节电路设计的复杂度。通过集成的 0.5A MOSFET,TPS54160 可提供稳定且高效率的低压输出,如 5V、3.3V,甚至低至 1.22V。
TPS54160 的另一个核心作用是 保障系统的稳定性与安全性。内部的多重保护电路(过流、过压、欠压锁定、热关断)确保在电源波动、负载突变或温度过高时不会损坏下游电路,从而提升整体系统可靠性。其电流模式控制结构能快速响应负载变化,保持输出稳压,有利于驱动对电源敏感的精密设备。
该芯片具备可调开关频率功能(100kHz~2.5MHz),让设计者可根据系统需求优化效率、噪声与体积,从而在 EMI 要求严格的小型设备中发挥作用。其软启动特性还可避免启动瞬间的浪涌电流影响其他系统。
由于输出稳定、效率高且外围简单,TPS54160 经常用于 嵌入式控制系统、电机控制板、变送器、安防设备、电力电子、通信设备等场景,为整个系统提供核心电源支持。
TPS54160 的作用并不仅仅是“降压”,更是保障系统长时间、高可靠运行的关键电源管理器件。
TPS54160 的特点
TPS54160 是一款专为工业场景、宽电压环境及高可靠性系统设计的降压型 DC-DC 电源管理芯片,其特点非常鲜明,从输入输出能力、保护机制、效率表现到结构设计都体现出高度的工程适应性。首先,它最突出的特点是 超宽输入电压范围(3.5V~60V),这使其能够直接适配工业 24V 电源、48V 通信母线、汽车系统电压以及电机驱动高压供电等场景,无需额外的降压预处理电路。宽电压输入让设计者在各种复杂供电环境中都有非常大的灵活性。
TPS54160 内部集成 0.5A 高侧 MOSFET,不仅降低外围器件数量,也使整机尺寸更小、成本更低。尽管输出电流不算特别大,但其高效率(典型 85%~90% 以上)在工业电源中非常重要,能够降低热损耗,提升系统稳定性。芯片还支持 1.22V 至接近输入电压的宽范围输出电压设定,通过简单的外部分压即可满足多类负载需求,从 MCU、逻辑芯片到驱动电路都可灵活应用。
TPS54160 的控制方式采用 电流模式控制(Current Mode Control),这一结构使系统具备快速动态响应、出色的稳定性以及更简单的补偿设计。电流环路的存在还能提升过流响应速度,使其在负载变化激烈或启动冲击较大的系统中表现更加可靠。
该芯片支持 可调式开关频率(100kHz~2.5MHz),设计者可根据实际需求选择低频以提升效率,或选择高频以减少电感和电容尺寸,在空间紧凑或 EMI 要求严格的应用中都具备优势。
TPS54160 内置 多重保护功能,包括逐周期过流保护(OCP)、欠压锁定(UVLO)、热关断(TSD)、输出过压保护(OVP)以及软启动(SS)功能,确保在异常条件下可以保护负载和自身,提升整体系统的可靠性。
它提供 HSOP、MSOP 等多种封装形式,具备优秀的散热性能和可靠性,适合长时间工作在高温工业环境中。
TPS54160 的特点集中在 高耐压、高可靠、宽频率、易设计与高度集成 等方面,使其成为工业电源、通信设备、安防系统、电机控制等应用中的理想 DC-DC 电源方案。
TPS54160 的应用(约500字)
TPS54160 由于具备超宽输入电压范围、高可靠性、优秀的降压效率以及多种保护功能,被广泛应用于工业、汽车、电力电子、嵌入式系统以及各类对电源稳定性要求较高的场景。其 3.5V~60V 的输入范围决定了它可以直接接受来自 12V、24V、36V、48V 乃至更高电压母线的供电,因此能够有效简化系统前级电路设计,成为许多宽压系统的核心降压电源。
在 工业控制领域 中,TPS54160 常用于 PLC 控制板、工控主板、马达驱动板、传感器采集模块以及工业变送器等设备。这些设备普遍使用 24V 工业电源或高压母线,因此需要能够在电压波动、干扰较强的环境中保持稳定输出的电源芯片,而 TPS54160 的宽压、强保护特性正满足这一需求。
在 汽车电子系统 中,它用于车载控制器、仪表、电池管理系统(BMS)、车载通信模块、辅助驱动模块等。汽车电源波动大、浪涌高(如冷车启动、电机切换时),TPS54160 的 60V 耐压与多重保护机制能有效提升车规环境下电源的可靠性。
在 通信与安防设备 中,如 PoE 摄像头、无线基站、监控系统、门禁主板等,它被用来从 48V 母线降压到 5V、3.3V 或更低电压,为 MCU、逻辑电路、射频模块等供电。其可调频率能帮助设计者在 EMI 要求严格的通信设备中优化电磁兼容性。
在 电力电子与能源设备 中,如太阳能逆变器、储能系统、智能电表、光伏控制器等,TPS54160 可从电池组、高压输入端提供稳定低压,为采样电路、通讯接口和控制单元供电。其高效率与良好的热特性也有利于降低整机功耗与温度压力。
在 嵌入式电子设备 中,如单片机开发板、便携仪器、数据采集系统,它可作为主电源或辅助电源模块,提供稳定、低纹波的输出电压,保证敏感器件的良好工作环境。
TPS54160 凭借其宽输入、高可靠、效率高、易设计等特性,在宽输入工业电源、汽车电源、通信电源及各类嵌入式系统中具有极其广泛的应用价值。
TPS54160 能替代哪些型号
在电源设计领域,TI 的 TPS54160 属于一款高耐压、宽输入范围的降压型 DC-DC 转换器。为了便于设计人员选型,有必要先梳理 TPS54160 系列的详细型号差异,再分析其在行业中常见的替代方案及兼容型号。
一、TPS54160 的详细型号分类
TPS54160 系列通常根据不同封装、不同温度范围以及微小的电气参数差异来区分。常见的详细型号包括以下几类:
1. 按封装形式分类
TPS54160 提供多种封装,以满足不同 PCB 面积、散热要求及生产工艺需求:

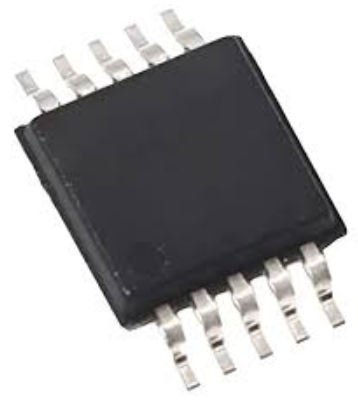

TPS54160DGQ
(MSOP-10 封装,带散热片)
该封装体积较小,适合空间受限的便携式设备与嵌入式模块。底部散热焊盘有助于在小尺寸下依然获得较好的热性能。
TPS54160DRC
(VSON-10 封装)
VSON 封装具有更好的导热能力和更小的安装面积,适用于高密度布板、电源模块以及对温升较敏感的工业应用。
TPS54160DDA
(HSOP-8 / SO PowerPAD 封装)
此类封装内部散热垫面积大,更适合需要较高输出电流稳定性与长时间运行的工业设备,可靠性更强,是工业控制板上最常见的版本。
2. 按温度范围分类
TPS54160Q1(车规级)
具备 AEC-Q100 认证,工作温度高达 –40℃ 至 +150℃。适合汽车控制单元、电池管理系统和车载通信模块等。
工业级 TPS54160 系列
工作温度一般为 –40℃ 至 +125℃,满足工业控制、电力电子、通信设备等领域的长期可靠运行。
3. 按包装方式分类
纸带卷装(Tape & Reel)——用于大批量 SMT 生产
管装(Tube)——用于小批量或实验室使用
这些型号在电路功能、电气性能、工作原理上完全一致,只是针对不同应用环境提供了多样化的封装与认证方式。
二、TPS54160 可替代的型号分析
TPS54160 属于宽压、集成 MOSFET 的降压型开关电源,在行业中的替代型号主要来自 TI 自家同系列产品、其他厂商的宽输入 DC-DC 芯片以及一些高压电源管理方案。本部分从 同系列替代、跨品牌替代 两个方向进行分析。
1. TI 同系列可替代型号
(1)TPS54162
输入电压同为 3.5V~60V
工作原理与外围完全一致
主要区别在于开关频率范围略有不同
此型号几乎可直接替代 TPS54160,基本实现引脚兼容。
(2)TPS54060(0.5A 低压版)
输入电压 3.5V~60V
输出电流同为 0.5A
但控制方式、电流限制参数略有差别。在大多数工业应用中,TPS54060 可以作为 TPS54160 的直接替代品,只需确认其开关频率能否覆盖原有设计区间。
(3)TPS54260(2A 高电流版)
输入 3.5V~60V
输出电流可达 2A
当系统原本使用 TPS54160,但后续负载升级、需要更大电流时,可无缝换用 TPS54260,外围电路几乎完全通用,属于向上兼容型替代型号。
(4)TPS54061 / TPS54161 系列
这些型号属于 TI 同结构、不同 MOSFET 与规格调整的子型号,基本参数接近,可作为二次替代供货方案。
2. 可由其他品牌替代的型号
虽然不同厂商的 DC-DC 设计架构存在差异,但许多工业电源芯片的功能高度相似,通过合理调试外围参数可实现替换。
(1)ON Semiconductor / 安森美:NCP3065、NCP1072 系列
高压 Buck 控制器
可实现宽输入电压降压
适合对开关频率要求不高的工业应用,在外围匹配上可能需要适当调整补偿电路。
(2)STMicroelectronics:L5973D、L7987 系列
输入电压 4.5V~60V
输出电流 500mA~1A
ST 的高压降压芯片在工业系统中应用广泛,其稳定性高,外围与 TPS54160 类似,是工程应用中常用的第二替代方案。
(3)Maxim Integrated(现在属 ADI):MAX15062 系列
输入最高 60V
输出电流可达 300–1000mA
效率高、纹波低,可用于对电源干净度要求较高的系统,如仪表、精密采样设备。
(4)Linear / ADI:LT8610 / LT3971 系列
兼具高效率、低 EMI 特性
支持高压输入
但价格相对较高,多用于要求性能更高的高端系统。当 TPS54160 供货紧缺时,可作为高规格替代型号。
总结:TPS54160 的替代策略
最优替代:TI 自家同系列(TPS54060 / TPS54162 / TPS54260)。
工业级可替代型号:ST、ON、ADI 等厂商的 60V 宽压降压芯片。
高性能替代:ADI / LT 高端系列(LT8610、LT3971)。
向上兼容:需要更大电流时可选 TPS54260。
向下兼容:负载要求降低时可使用 TPS54060。
通过上述方案,设计人员可以在成本、性能、供货稳定性之间取得最佳平衡,确保整个电源系统能够正常且长期运行。
