xc7z020-2clg400i的参数

　　XC7Z020-2CLG400I 是赛灵思（Xilinx）Zynq-7000系列中的一款高性能集成电路，结合了 ARM Cortex-A9 双核处理器与 FPGA 的可编程逻辑单元，广泛应用于嵌入式系统、工业自动化、视频处理、信号处理等领域。以下是该芯片的主要参数：

　　1. 处理器核心

　　处理器型号：双核 ARM Cortex-A9

　　处理器架构：ARMv7-A，支持 32 位指令集

　　主频：最高 866 MHz

　　L1 缓存：32 KB 数据缓存和 32 KB 指令缓存

　　L2 缓存：512 KB 高速缓存

　　2. FPGA 部分（可编程逻辑）

　　逻辑单元数：85,000 个逻辑单元（Logic Cells）

　　查找表（LUT）：支持高达 212,000 个 6 输入 LUT

　　输入/输出引脚数：最多 400 引脚（CLG400 封装）

　　配置方式：支持 JTAG 和串行配置接口

　　块 RAM：1.5 MB 片上块 RAM，支持多种数据存储和缓存结构

　　数字信号处理（DSP）单元：高达 2200 个 DSP 单元，用于高效的信号处理，如滤波、乘法等

　　时钟管理：包括 PLL（相位锁定环）和 MMCM（混合模式时钟管理器），可实现灵活的时钟分配和调整

　　3. 内存和存储

　　DDR3 内存控制器：支持 DDR3 和 DDR2 SDRAM，最大可支持 1 GB 的外部 DDR3 内存，带宽最高可达 1600 Mbps

　　Flash 存储：支持 QSPI Flash，可用于存储配置数据或应用程序代码

　　4. 输入输出接口

　　高速通信接口：

　　1 个 Gigabit Ethernet (GbE) 接口

　　2 个 USB 2.0 主机/设备接口

　　1 个 PCIe Gen2 x1 接口

　　支持 CAN、I2C、SPI 等常见通信协议

　　HDMI：支持 HDMI 1.4 接口，用于视频输出

　　音视频接口：支持 MIPI CSI-2 和 MIPI DSI，用于图像传感器和显示设备连接

　　5. 电气参数

　　工作电压：1.0 V（核心电压）、3.3 V（I/O 电压）

　　功耗：在最大负载下，功耗通常低于 7 W，实际功耗根据具体应用和负载情况而异

　　工作温度：工业级工作温度范围，通常为 -40°C 到 +100°C

　　6. 封装

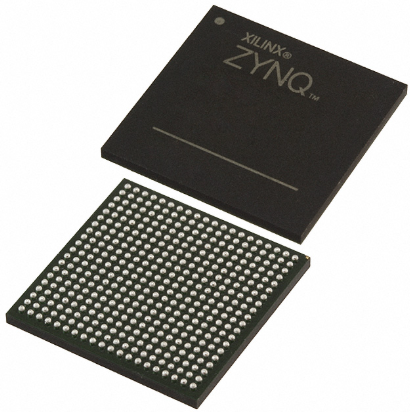

　　封装类型：CLG400，400 引脚 BGA（球栅阵列）封装，适合密集型应用

　　尺寸：27 mm x 27 mm

　　7. 其他特性

　　安全功能：支持硬件加密、解密和安全引导，适用于安全性要求较高的应用

　　硬件加速：FPGA 部分可用于加速算法和任务，比如视频解码、图像处理等

　　系统级集成：处理器与可编程逻辑的集成使得系统设计更加灵活，适用于复杂的嵌入式系统设计

　　XC7Z020-2CLG400I 提供了强大的计算能力和灵活的可编程逻辑资源，使其在高性能嵌入式系统中具有广泛的应用潜力。其 ARM Cortex-A9 处理器内核与 FPGA 部分的结合，能够满足实时计算、信号处理、数据流处理等多种应用需求，是适合嵌入式开发、工业控制、视频处理等领域的理想选择。

　　xc7z020-2clg400i的工作原理

　　XC7Z020-2CLG400I 是赛灵思（Xilinx）Zynq-7000 系列中的一款集成电路，其独特之处在于将 ARM Cortex-A9 处理器与 FPGA（现场可编程门阵列）结合在一起，形成了一个系统级芯片（SoC）。这种集成架构使得 XC7Z020-2CLG400I 可以同时处理嵌入式计算任务和可编程硬件加速任务。以下是该芯片的工作原理：

　　1. 处理器核心（ARM Cortex-A9）

　　XC7Z020-2CLG400I 中的处理器部分采用了双核 ARM Cortex-A9 处理器架构。Cortex-A9 是基于 ARMv7-A 架构的高性能处理器，支持双核并行处理，主频最高可达 866 MHz。处理器核心用于执行操作系统和用户应用程序，处理数据流、控制逻辑等任务。ARM Cortex-A9 处理器支持丰富的软件生态系统，适用于嵌入式 Linux 或其他操作系统。

　　该处理器通过共享的内存（如 DDR3 SDRAM）与 FPGA 部分协同工作，能够在软件层面处理复杂的计算任务，并通过与 FPGA 互联进行硬件加速。内核内部包含 L1 和 L2 缓存，能够加速常见数据访问和计算任务。

　　2. FPGA 部分（可编程逻辑）

　　FPGA 部分是 XC7Z020-2CLG400I 的核心可编程逻辑单元，可以执行硬件加速功能。FPGA 包括大量的逻辑单元（逻辑单元、查找表、触发器等）以及块 RAM、DSP 单元等资源，用户可以通过编程来定制硬件电路。

　　FPGA 可以被编程为执行专门的任务，比如信号处理、图像处理、加密、数据压缩等。这些硬件功能的执行速度远远超过传统的处理器，因为 FPGA 内部的逻辑是并行的，能够在同一时刻并行处理多个数据流。

　　FPGA 部分与 ARM Cortex-A9 处理器通过高速接口互联，如 AXI 总线架构。这样，处理器可以在需要时通过总线访问 FPGA，传输数据并控制硬件执行特定的任务。通过这种方式，XC7Z020-2CLG400I 可以在软件层面和硬件层面实现协同工作。

　　3. 内存与存储

　　内存系统是该芯片的重要组成部分，包含 1.5 MB 的片上块 RAM 和支持 DDR3/DDR2 内存的控制器。ARM Cortex-A9 处理器可以访问 DDR3 内存，用于存储程序和数据。FPGA 部分也可以通过 DMA（直接内存存取）或其他总线接口访问共享的内存。存储器的访问速度直接影响系统性能，DDR3 内存能够提供高带宽，满足复杂数据处理的需求。

　　4. 输入输出接口

　　XC7Z020-2CLG400I 提供丰富的输入输出接口，包括 PCIe、Gigabit Ethernet、USB、CAN 等，适用于工业自动化、视频传输等应用。FPGA 部分可以处理高速 I/O 数据流，而处理器部分则负责数据管理和协议处理。两者协同工作，使得该芯片能够适应多种不同的应用场景。

　　5. 时钟管理与配置

　　XC7Z020-2CLG400I 配备了多种时钟管理模块，包括 PLL（相位锁定环）和 MMCM（混合模式时钟管理器），支持系统时钟的生成和分配。这些时钟管理模块确保了系统在高性能运作时的时钟同步性，并降低了时钟抖动，确保数据传输的稳定性。

　　XC7Z020-2CLG400I 的工作原理可以理解为一个软硬件协同工作的系统。ARM Cortex-A9 处理器负责执行操作系统和高层应用程序，处理复杂的计算任务，而 FPGA 部分则可以根据需要执行硬件加速任务。两者通过高速总线互联、共享内存和 DMA 技术协同工作，从而提供高性能的计算和处理能力。这种结合了 ARM 处理器与 FPGA 的 SoC 架构为用户提供了高度的灵活性和性能，广泛应用于嵌入式系统、工业自动化、信号处理等领域。

　　xc7z020-2clg400i的作用

　　XC7Z020-2CLG400I 是赛灵思（Xilinx）公司推出的 Zynq-7000 系列中的一款系统级芯片（SoC），结合了 ARM Cortex-A9 双核处理器和 FPGA（现场可编程门阵列）功能。其集成的处理器和可编程逻辑单元使得它在嵌入式系统设计、工业自动化、信号处理、图像处理等领域具有广泛的应用。以下是 XC7Z020-2CLG400I 的主要作用和应用场景。

　　1. 嵌入式计算与控制

　　作为一个系统级芯片，XC7Z020-2CLG400I 具备强大的计算能力和灵活性，能够执行嵌入式操作系统（如 Linux）或实时操作系统（RTOS）上的应用程序。其 ARM Cortex-A9 双核处理器可以处理复杂的任务，例如多线程计算、控制逻辑和网络协议栈的执行。该芯片支持多种输入输出接口，如 USB、Ethernet 和串行接口，使其成为工业自动化系统、机器人控制、智能终端等嵌入式应用的理想选择。

　　2. 硬件加速与信号处理

　　XC7Z020-2CLG400I 的 FPGA 部分使得它在硬件加速任务中表现出色。FPGA 可根据需求被编程为执行专门的任务，如信号处理、图像处理、数据加密和解密、音视频编码解码等。与传统的 CPU 或 DSP 处理器相比，FPGA 提供了更高的并行计算能力，能够在同一时刻处理多个数据流。这种硬件加速特性使得 XC7Z020-2CLG400I 在需要高性能计算的应用中，例如数字信号处理（DSP）、图像处理、视频编解码等领域，具有显著优势。

　　3. 实时处理与低延迟要求

　　由于 XC7Z020-2CLG400I 结合了硬件加速与嵌入式处理器，适合用于对实时性要求较高的应用。处理器部分负责系统管理和控制，而 FPGA 部分则负责执行并行的实时任务。这种架构能够有效减少处理延迟，适用于高精度定位、实时数据处理、视频监控等应用场景。例如，在机器人控制系统中，XC7Z020-2CLG400I 可以快速处理传感器数据，并实时控制执行机构，实现精确控制。

　　4. 自定义硬件实现与灵活性

　　与传统的纯处理器系统不同，XC7Z020-2CLG400I 的 FPGA 部分允许用户根据应用需求自定义硬件电路。这种灵活性使得它可以针对特定应用进行优化，例如在数据采集系统中，用户可以根据需求定制高效的传感器接口，或者设计专用的数据处理电路，提升系统的整体性能。此外，FPGA 的可编程性还使得设计人员可以根据应用场景的变化，方便地进行硬件的升级和调整，减少了硬件开发的周期和成本。

　　5. 网络和通信应用

　　XC7Z020-2CLG400I 支持多种网络通信协议，如 Gigabit Ethernet、USB、PCIe、CAN 等，可以作为网络设备的核心控制单元。在工业物联网（IIoT）应用中，XC7Z020-2CLG400I 可用于数据采集、设备监控和远程控制等任务。例如，XC7Z020-2CLG400I 可以作为网关设备，在现场传感器与云平台之间传输数据，或者在工业自动化系统中担任控制器的角色，管理和调度设备的工作。

　　XC7Z020-2CLG400I 作为一款集成了 ARM 处理器和 FPGA 的系统级芯片，具有强大的计算和硬件加速能力。它的主要作用包括嵌入式计算与控制、硬件加速与信号处理、实时处理、低延迟要求以及自定义硬件实现等。广泛应用于嵌入式系统、工业自动化、视频处理、机器人控制、通信网络等领域，适用于那些对性能和灵活性有较高要求的应用。XC7Z020-2CLG400I 提供的可编程性和高效能使其成为设计复杂系统的理想平台，满足现代嵌入式和高性能计算需求。

　　xc7z020-2clg400i的特点

　　XC7Z020-2CLG400I 是赛灵思（Xilinx）推出的 Zynq-7000 系列 SoC（系统级芯片）中的一款高性能产品。该芯片集成了 ARM Cortex-A9 双核处理器与 FPGA（现场可编程门阵列），具有显著的硬件与软件协同工作能力，能够提供高性能的计算、灵活的硬件加速和强大的可编程性。以下是该芯片的几个显著特点：

　　1. ARM Cortex-A9 双核处理器

　　XC7Z020-2CLG400I 配备了双核 ARM Cortex-A9 处理器，主频最高可达 866 MHz。ARM Cortex-A9 核心支持 ARMv7-A 架构，适合运行 Linux、RTOS（实时操作系统）等嵌入式操作系统。双核处理器的设计使得该芯片能够同时处理多个任务，提高了系统的计算能力，适用于多线程、高并发处理的应用，如嵌入式控制、数据处理和网络通信等。

　　2. 集成 FPGA 可编程逻辑单元

　　与传统的嵌入式处理器不同，XC7Z020-2CLG400I 的 FPGA 部分提供了灵活的硬件加速能力。该 FPGA 部分包含 85,000 个逻辑单元、1.5 MB 的片上块 RAM 和 2200 个 DSP（数字信号处理）单元。用户可以通过 HDL（硬件描述语言）编程定义专用硬件电路，以加速特定应用（如数字信号处理、图像处理、视频编解码等）。这种硬件加速的并行处理能力，大大提高了系统在复杂计算任务中的性能。

　　3. 高效的内存系统

　　XC7Z020-2CLG400I 配备了高带宽的 DDR3 内存控制器，支持 512 MB 的外部 DDR3 SDRAM，带宽高达 1600 Mbps。该内存系统为芯片提供了快速的数据存储和访问能力，尤其在处理大量数据时表现优异。片上块 RAM 和外部 DDR3 存储器的组合，能够有效支持处理器与 FPGA 之间的协同工作，减少数据传输的瓶颈。

　　4. 丰富的输入输出接口

　　XC7Z020-2CLG400I 提供了多个高速和低速的通信接口，包括 PCIe、Gigabit Ethernet、USB 2.0、CAN、SPI、I2C 等。这些接口使得芯片能够连接多种外部设备，适应各种通信需求。例如，Gigabit Ethernet 接口适合用于高速数据传输，而 USB 和 PCIe 接口则可以与各种外部设备进行连接。通过这些接口，XC7Z020-2CLG400I 可广泛应用于工业自动化、网络通信和数据采集等领域。

　　5. 强大的硬件加速能力

　　FPGA 的可编程性使得 XC7Z020-2CLG400I 可以针对应用需求进行硬件优化。通过将计算密集型任务（如信号处理、加解密、图像处理等）转化为硬件电路，系统可以在极短的时间内完成大量并行计算任务，显著提高了性能。此外，FPGA 部分与 ARM 处理器之间的高速数据总线（如 AXI 总线）使得数据交换更加高效，减少了延迟。

　　6. 灵活的系统集成能力

　　XC7Z020-2CLG400I 集成了处理器和 FPGA 资源，提供了极高的系统集成度。设计人员可以根据应用的需求，通过编程定制硬件与软件的协同工作，使得系统在处理复杂计算任务时更加高效。这种软硬件结合的架构不仅提高了性能，还缩短了产品开发周期。此外，Zynq 系列 SoC 支持丰富的开发工具和生态系统（如 Xilinx Vivado 和 SDK），使得开发过程更加简便和高效。

　　7. 低功耗设计

　　尽管 XC7Z020-2CLG400I 提供强大的计算能力和硬件加速能力，但它的功耗设计相对较低。与传统的多处理器系统相比，XC7Z020-2CLG400I 采用了先进的低功耗技术，包括动态电压频率调整（DVFS）和可调功率管理系统，这使得它在执行高性能任务时依然保持较低的功耗。其低功耗特性使其适合用于电池供电的嵌入式设备，延长了设备的运行时间。

　　XC7Z020-2CLG400I 的特点包括强大的 ARM Cortex-A9 双核处理器、高度可编程的 FPGA 部分、丰富的接口、强大的硬件加速能力和灵活的系统集成能力。它结合了高性能计算与硬件加速的优点，适用于各种嵌入式系统、工业控制、图像处理、信号处理和网络通信等领域，是一种非常高效且灵活的 SoC 解决方案。

　　xc7z020-2clg400i的应用

　　XC7Z020-2CLG400I 是赛灵思（Xilinx）推出的 Zynq-7000 系列 SoC（系统级芯片），其强大的计算能力、灵活的硬件加速功能和丰富的输入输出接口使得它广泛应用于各个领域，尤其是在嵌入式系统、工业自动化、图像处理、网络通信和智能设备等场景中。以下是该芯片的主要应用领域：

　　1. 嵌入式系统与工业自动化

　　XC7Z020-2CLG400I 具有强大的 ARM Cortex-A9 双核处理器与 FPGA 可编程逻辑单元的结合，适用于工业自动化和嵌入式控制系统。在工业设备、PLC（可编程逻辑控制器）和智能传感器中，XC7Z020-2CLG400I 可以用来执行复杂的控制算法和实时数据处理，同时 FPGA 部分可以加速图像处理、信号采集、传感器数据分析等任务。例如，它可以在工业机器人中用于控制精确运动、感知环境，并与其他设备进行数据交互。

　　在自动化生产线中，XC7Z020-2CLG400I 可用于控制和优化生产流程，支持多种通信接口（如 Ethernet、CAN、USB），与其他设备进行实时数据交换，确保系统高效、稳定运行。

　　2. 视频处理与图像处理

　　XC7Z020-2CLG400I 具有强大的硬件加速功能，特别适合用于视频处理和图像处理应用。FPGA 部分可以被编程为执行图像滤波、图像识别、视频编解码等任务，从而大幅度提升处理速度和效率。该芯片可以用于高清视频监控系统、自动化质量检测、医学成像和视频分析等领域。

　　在视频监控应用中，XC7Z020-2CLG400I 可以实现实时视频流的处理和分析，比如运动检测、人脸识别和异常行为检测等，同时 ARM Cortex-A9 处理器负责高层次的控制和决策处理。FPGA 部分的并行处理能力使得图像处理速度极快，能够满足高分辨率视频流的实时分析要求。

　　3. 网络通信与物联网（IoT）

　　XC7Z020-2CLG400I 的丰富接口（如 Gigabit Ethernet、USB、PCIe）使其成为网络通信和物联网（IoT）应用的理想选择。在物联网系统中，XC7Z020-2CLG400I 可以用作网关设备，连接各种传感器、执行本地数据处理，并通过网络将数据传输到云平台进行进一步分析。

　　例如，在智能家居、智慧城市、环境监控等应用中，XC7Z020-2CLG400I 可以用于收集并处理来自各类传感器的数据（如温湿度传感器、气体传感器等），通过低功耗通信技术（如 Zigbee、LoRa 或 Wi-Fi）将数据发送到云端。通过集成处理器与 FPGA 的架构，该芯片可以实现边缘计算，减少延迟并提升系统响应速度。

　　4. 无线通信与基站设备

　　XC7Z020-2CLG400I 在无线通信领域也有广泛应用，特别是在基站设备和无线传输系统中。它支持多种通信协议，如 Ethernet 和 PCIe，可以实现高速数据传输和处理。FPGA 部分可以被用来加速无线通信中的调制解调、编码解码等算法，从而提升系统性能和吞吐量。

　　在5G基站设备中，XC7Z020-2CLG400I 可以作为无线信号处理单元，执行高速数据流的处理，并与其他硬件模块协同工作，支持更高速率和更低延迟的无线通信。

　　5. 汽车电子与智能交通系统

　　XC7Z020-2CLG400I 还适用于汽车电子和智能交通系统中的应用，特别是在自动驾驶、车辆联网（V2X）和车载信息娱乐系统等方面。在自动驾驶系统中，XC7Z020-2CLG400I 可以处理来自多种传感器的数据（如雷达、激光雷达、摄像头等），执行实时图像处理、物体识别、决策分析等任务。FPGA 部分可加速信号处理和图像分析，减少系统响应时间，提升自动驾驶系统的安全性和准确性。

　　6. 医疗设备与生命科学

　　在医疗设备和生命科学领域，XC7Z020-2CLG400I 通过其高性能的处理能力和硬件加速特性，可以用于医学成像、诊断设备、病人监控等系统。在医学成像系统中，该芯片能够实时处理高分辨率的图像数据，提供清晰的图像输出，用于疾病诊断和分析。

　　XC7Z020-2CLG400I 的强大功能和灵活性使其广泛应用于各行各业。无论是在嵌入式控制系统、工业自动化、网络通信、物联网应用，还是视频处理、无线通信、智能交通等领域，该芯片都能够提供高性能、高效能的计算和处理能力。它结合了 ARM 处理器和 FPGA 的优势，为多种应用场景提供了一个强大、灵活的解决方案。

　　xc7z020-2clg400i能替代哪些型号

　　XC7Z020-2CLG400I 的详细型号

　　XC7Z020-2CLG400I 是赛灵思（Xilinx）公司 Zynq-7000 系列的一个型号，属于其可编程 SoC（系统级芯片）家族。Zynq-7000 系列芯片融合了 ARM Cortex-A9 处理器和 FPGA（现场可编程门阵列）逻辑，可广泛应用于嵌入式计算、实时信号处理、工业自动化、智能设备等领域。

　　Zynq-7000 系列中的型号有很多，针对不同的应用需求和性能要求，赛灵思提供了不同的配置与性能版本。以下是一些相关的型号和 XC7Z020-2CLG400I 所在的类别：

　　XC7Z020-2CLG400I

　　处理器核心：双核 ARM Cortex-A9 处理器，主频高达 866 MHz

　　逻辑单元：85,000 个逻辑单元（Logic Cells）

　　DSP 单元：2200 个 DSP 单元

　　内存配置：1.5 MB 片上 RAM，支持外部 DDR3/DDR2 SDRAM（最大 1 GB）

　　封装类型：CLG400，400 引脚

　　接口：支持 PCIe、Gigabit Ethernet、USB、CAN、SPI 等接口

　　应用领域：适用于高性能嵌入式计算、工业自动化、视频处理、通信、机器人控制等领域。

　　XC7Z010-1CLG400I

　　处理器核心：双核 ARM Cortex-A9 处理器

　　逻辑单元：28,000 个逻辑单元

　　DSP 单元：400 个 DSP 单元

　　内存配置：512 KB 片上 RAM，支持 DDR3/DDR2 SDRAM

　　封装类型：CLG400，400 引脚

　　应用领域：适用于低至中等性能需求的嵌入式计算和控制系统，适合简单的物联网（IoT）设备和嵌入式应用。

　　XC7Z030-2CLG484I

　　处理器核心：双核 ARM Cortex-A9 处理器，主频 1 GHz

　　逻辑单元：200,000 个逻辑单元

　　DSP 单元：4,000 个 DSP 单元

　　内存配置：2 MB 片上 RAM，支持外部 DDR3/DDR2 SDRAM（最大 2 GB）

　　封装类型：CLG484，484 引脚

　　应用领域：适用于高性能嵌入式计算和实时数据处理，广泛应用于视频处理、信号处理、5G 无线通信等复杂应用。

　　XC7Z045-2FFG900I

　　处理器核心：双核 ARM Cortex-A9 处理器，主频 1 GHz

　　逻辑单元：450,000 个逻辑单元

　　DSP 单元：6,800 个 DSP 单元

　　内存配置：4 MB 片上 RAM，支持外部 DDR3/DDR2 SDRAM（最大 4 GB）

　　封装类型：FFG900，900 引脚

　　应用领域：适用于高端嵌入式计算和复杂的实时处理任务，广泛应用于自动驾驶、工业自动化、机器视觉等领域。

　　XC7Z020-2CLG400I 能替代哪些型号

　　由于 XC7Z020-2CLG400I 具有较高的处理性能、灵活的硬件加速能力和丰富的输入输出接口，它可以在多个应用领域中替代其他 Zynq 系列型号，甚至一些同类平台。以下是 XC7Z020-2CLG400I 可以替代的型号，基于其性能、资源配置和应用需求。

　　1. 替代 XC7Z010-1CLG400I

　　为何替代：XC7Z010-1CLG400I 提供的处理器核心、逻辑单元数量和 DSP 单元数相对较少，适合低性能需求的应用。而 XC7Z020-2CLG400I 提供更强的计算和处理能力，具有更多的逻辑单元和 DSP 单元，能够处理更复杂的任务，尤其在需要更高并行处理能力的应用中表现更佳。因此，XC7Z020-2CLG400I 可以替代 XC7Z010-1CLG400I，用于性能要求较高的嵌入式应用，如工业控制、视频处理等领域。

　　典型应用：如果原先使用 XC7Z010 的设备需要更强大的计算能力，XC7Z020-2CLG400I 是理想的替代方案。例如，复杂的图像处理和信号处理应用、需要更高数据传输速率的嵌入式网络应用等。

　　2. 替代 XC7Z030-2CLG484I

　　为何替代：虽然 XC7Z030-2CLG484I 在处理器性能和逻辑资源上优于 XC7Z020-2CLG400I，但对于许多中高端嵌入式应用来说，XC7Z020-2CLG400I 提供了一个性价比更高的选择。XC7Z030-2CLG484I 适用于需要更高计算资源（如复杂的实时数据处理、大规模信号处理等）的场景，而 XC7Z020-2CLG400I 在性能需求相对适中的应用中，依然能够提供非常良好的性能，且成本更低。

　　典型应用：如低至中等复杂度的工业自动化系统、机器人控制、基础的视频处理和监控系统。在不需要极高性能的情况下，XC7Z020-2CLG400I 是一个较为经济的替代选择。

　　3. 替代 XC7Z045-2FFG900I（适用于低至中等复杂度应用）

　　为何替代：XC7Z045-2FFG900I 作为一个高端型号，拥有更强大的计算能力、更高的 DSP 单元数量和更大的内存配置，适合要求更高性能的应用。然而，在许多嵌入式应用中，XC7Z020-2CLG400I 的性能已经足以满足需求，且具有更低的成本。因此，XC7Z020-2CLG400I 可以作为性能需求适中的应用的理想替代方案。

　　典型应用：用于对成本敏感但对计算能力有较高要求的应用，如高性能嵌入式计算、基础的视频编解码、网络路由和物联网设备。

　　4. 替代其他类似 FPGA + ARM 系列平台

　　为何替代：XC7Z020-2CLG400I 除了替代 Zynq 系列的低至中等性能型号外，也能替代一些 FPGA + ARM 处理器架构的竞争平台。例如，像 Altera（现为英特尔）推出的 Cyclone V SoC，或者 Lattice Semiconductor 的 CrossLink 和 ECP5 系列 SoC，XC7Z020-2CLG400I 的综合性能和可编程性使其成为这些平台的有力竞争者，尤其是在需要灵活性和定制化硬件加速的应用中。

　　典型应用：在嵌入式系统、视频处理、工业自动化、汽车电子等领域，XC7Z020-2CLG400I 可以替代这些平台，尤其是在对可编程逻辑要求较高的场合。

　　总结

　　XC7Z020-2CLG400I 是 Zynq-7000 系列中的一款中高性能产品，其双核 ARM Cortex-A9 处理器与 FPGA 可编程逻辑单元相结合，使其能够高效处理多任务，并且在数据传输、信号处理、图像处理等方面提供强大的硬件加速功能。它的强大性能使其能够替代多种不同型号的 Zynq-7000 系列芯片（如 XC7Z010、XC7Z030 和 XC7Z045），以及一些竞争对手的 FPGA + ARM 系列平台。在需要较强计算能力和灵活硬件加速的嵌入式系统中，XC7Z020-2CLG400I 是一个非常适合的替代选项。
