XC6206线性稳压器（LDO）3.3V/5V高精度详解

一、XC6206概述XC6206系列是由日本公司提供的一款高精度、低压差线性稳压器（LDO），广泛应用于消费电子、通信设备、仪器仪表及便携式设备等领域。该系列稳压器支持固定输出电压3.3V和5V，具备低静态电流、低输出噪声、快速瞬态响应等特点，能够在高精度要求的场景中稳定提供电源电压。由于其内部集成了过热保护和过电流保护功能，使其在实际应用中更加可靠。

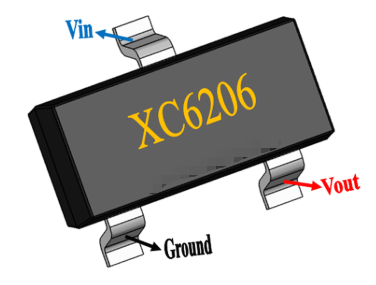

二、XC6206主要型号及封装XC6206系列主要型号包括XC6206P332、XC6206P502等，其中数字部分表示输出电压（3.3V/5V）。该系列封装主要采用SOT-23-5、SOT-89、TO-92等多种封装形式，适应不同PCB设计需求和功率散热要求。SOT-23-5封装适合便携式小型设备，SOT-89封装提供更高功率能力，而TO-92封装则便于通孔安装和散热管理。

三、主要电气参数

1. 输出电压精度：XC6206在常温下输出电压精度可达±2%，高精度特性保证了电路供电稳定性，适用于模拟电路及高精度数字电路。

2. 输出电流能力：可提供最高150mA稳定输出，适合中小功率电子设备供电需求。

3. 压差（Dropout Voltage）：在150mA负载下，压差典型值仅为160mV，保证低输入电压情况下也能维持稳定输出。

4. 静态电流：典型静态电流仅为60µA，低功耗特性非常适合电池供电的便携设备。

5. 负载调节与线性调节率：负载调节优于0.2%，线性调节率优于0.01%，体现了出色的电压稳定性和负载响应能力。

6. 工作温度范围：-40°C至+85°C，适应各类工业及消费级应用。

四、内部结构与工作原理XC6206的内部主要包括误差放大器、功率晶体管、参考电压源及保护电路。其工作原理如下：

1. 参考电压源：内部采用高精度带隙基准电压源，提供稳定参考电压，保证输出电压精度。

2. 误差放大器：将输出电压与参考电压进行比较，并调节功率晶体管的导通程度，从而维持输出电压稳定。

3. 功率晶体管：作为可调电阻，调节电流流向输出端，根据负载变化动态调整电压。

4. 过流保护与过热保护：当负载电流过大或芯片温度过高时，内部保护电路自动限制输出电流或关闭输出，防止芯片损坏。

五、性能特点

1. 低压差（Low Dropout）特性：在高负载情况下仍能保持输出电压稳定，适用于低压输入供电场景。

2. 高精度输出：±2%的输出精度，满足高精度电路需求。

3. 低静态电流：适合移动设备及电池供电系统。

4. 瞬态响应快：应对快速负载变化，输出电压瞬态偏差小。

5. 内部保护功能完善：提供过电流保护、热关断保护及短路保护，提高系统可靠性。

6. 宽工作温度范围：适合工业、汽车及民用设备。

六、应用领域XC6206系列稳压器广泛应用于以下领域：

1. 消费电子：智能手机、平板电脑、数码相机、MP3/MP4播放器等便携式设备。

2. 通信设备：无线模块、基站电源、路由器及交换机等。

3. 仪器仪表：高精度传感器供电、便携测量仪器。

4. 工业控制：PLC控制模块、低功耗传感器节点及数据采集系统。

5. 电池供电设备：可穿戴设备、手持终端、遥控设备。

七、设计注意事项

1. 输入输出电容选择：XC6206在工作时需要输入和输出电容来稳定电压，通常建议使用陶瓷电容，输入端1µF~10µF，输出端1µF~10µF，保证瞬态响应性能和稳定性。

2. 布线与散热：功率晶体管在高负载时会产生热量，合理布线和适当散热处理有助于维持长期稳定工作。

3. 避免大电流突变：尽管XC6206瞬态响应快，但仍需尽量避免极大电流突变，以减少电压瞬态波动。

4. PCB布局：靠近LDO芯片放置输入和输出电容，缩短回流路径，降低干扰和噪声。

八、典型应用电路典型的XC6206应用电路包括输入电容、稳压器芯片和输出电容的简单三端连接形式，能够为负载提供稳定电压。对于便携式设备或高精度模拟电路，设计者可在输出端增加滤波电容或RC滤波网络，以进一步降低输出噪声。通过合理选择输入电压和输出电容，能够优化稳压器性能，实现最佳效率与稳定性。

九、与其他LDO对比优势与其他同类LDO相比，XC6206具有以下优势：

1. 更低静态电流，适合电池供电设备。

2. 高精度输出，保证电路供电稳定。

3. 压差低，即使在低输入电压情况下仍能维持稳定输出。

4. 内置多重保护功能，提高系统可靠性。

5. 封装多样，适应不同功率需求和PCB设计。

十、总结XC6206线性稳压器凭借其高精度、低压差、低静态电流及快速瞬态响应等特点，成为消费电子、通信设备、仪器仪表及工业控制领域可靠的电源方案。其简单易用、保护功能完善、封装灵活，使得设计者能够轻松实现稳定供电，并保证系统长期稳定工作。通过合理的电路设计和元器件选择，XC6206能够发挥最佳性能，为高精度应用提供坚实的电源保障。
