W25Q64JVSSIQ 参数

　　W25Q64JVSSIQ 是 Winbond 推出的 64Mbit（8MB）SPI NOR Flash 芯片，它采用先进的 CMOS 工艺设计，参数覆盖速度、容量、供电、电气、可靠性和安全等多个维度。首先从容量结构来看，它提供 64Mbit 的存储容量，等效 8MB，内部组织方式为 16,384 个 4KB 扇区，或者 128 个 64KB 块，支持灵活的擦写方式，包括 4KB 扇区擦除、32KB 块擦除以及 64KB 块擦除，最大限度提高系统擦写效率。

　　在接口性能方面，它支持 标准 SPI、Dual SPI 及 Quad SPI 三种通信模式，SPI 时钟频率最高可达 133MHz；在 QPI 模式下，可支持高带宽数据传输，适用于对高速启动和快速数据读取有需求的系统。芯片支持 XIP（eXecute In Place），可直接在 Flash 内执行程序，这对于 MCU 和 FPGA 启动应用非常重要。

　　在工作电气特性方面，W25Q64JVSSIQ 工作电压范围为 2.7V～3.6V，属于典型的 3.3V 系列 Flash 芯片；工作电流方面，读取时典型值约 5～15mA，待机电流小于 5μA，深度掉电模式更是低至 1μA，非常适合电池供电设备。其工作温度范围覆盖工业级 –40°C 至 +85°C，可在恶劣环境长期稳定运行。

　　芯片在可靠性方面，擦写寿命支持 10万次 P/E Cycle，数据保持能力可达 20 年以上；内部采用 ECC 错误检测机制，可提高数据读取可靠性。安全方面，提供 Block Protect（写保护）、Status Register Protection、OTP 安全区域（One-Time Programmable），可用于存储序列号、校验信息等不可更改数据。

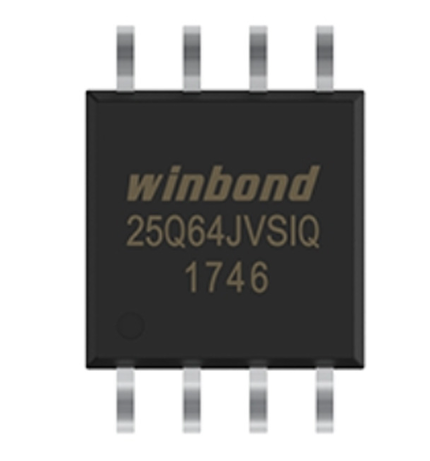

　　在封装方面，W25Q64JVSSIQ 对应 8-SOIC 208mil 封装，兼容市场常见布局，适用于消费电子、工业控制、物联网设备、固件存储等广泛应用。

　　W25Q64JVSSIQ 具备容量适中、速度快、功耗低、可靠性强等参数优势，是应用极为广泛的 SPI Flash 型号之一。

　　W25Q64JVSSIQ 的工作原理

　　W25Q64JVSSIQ 属于 SPI NOR Flash 存储器，其工作原理基于 浮栅晶体管（Floating Gate Transistor） 的电荷存储特性，通过对存储单元的编程、擦除与读取实现数据的写入、清除与输出。在内部结构上，它由存储阵列、地址译码器、页缓冲区、状态寄存器、指令解析器等部分组成，利用 SPI 或 QSPI 接口与外部 MCU 或 SoC 进行通信。

　　在 读操作（Read Operation） 中，主控通过 SPI 接口发送读指令与地址信息，芯片内部通过地址译码逻辑找到对应的存储单元，并将数据加载到输出移位寄存器，再按时钟同步返回给主控。W25Q64JV 支持标准读取、快速读取、Dual/Quad 输出读取等方式，其中快速读取会加入虚拟字节以提高数据输出效率，而 Quad SPI 通过四线数据同时传输，可显著提升读取带宽。

　　写入操作（Program） 则利用浮栅晶体管的电荷注入原理，当执行 Page Program 指令时，数据首先写入页缓冲区（通常 256 字节为单位），然后通过控制高电压将电子注入浮栅存储节点，使阈值电压发生变化，从而记录逻辑“0”或“1”。写操作只能从“1”变为“0”，因此若目标位置非空，必须先执行擦除。

　　擦除操作（Erase） 利用高电压使浮栅电荷逸散，恢复为全“1”状态。W25Q64JVSSIQ 支持多种擦除方式，包括 4KB 扇区擦除、32KB 与 64KB 块擦除，以及整个芯片擦除。擦除粒度的选择能提升系统写入效率。

　　指令系统方面，W25Q64JV 采用 JEDEC 标准 SPI 指令集，主控需先写使能（WREN）命令后才能进行写/擦操作，以防止误写。此外，状态寄存器用于指示芯片忙碌状态、写保护区域等，可防止数据被意外更改。

　　W25Q64JVSSIQ 支持 XIP（Execute in Place），可让 MCU 直接在 Flash 中执行代码，这在启动加载、MCU 程序存储等应用中非常重要。其内部还具备掉电保护、电荷保持电路等机制，确保数据长期可靠保存。

　　W25Q64JVSSIQ 的工作原理融合了 SPI 通信、浮栅存储技术以及写保护机制，实现了高速稳定的非易失性存储功能。

　　W25Q64JVSSIQ 的作用

　　W25Q64JVSSIQ 作为一款 64Mbit（8MB）的 SPI NOR Flash 存储芯片，其核心作用是为系统提供一种 高速、可靠、非易失性的程序和数据存储介质。在现代嵌入式系统中，它常用于保存固件程序、配置参数、日志数据、参考表以及需要掉电保存的重要信息，是 MCU、FPGA、SoC 启动与运行的重要存储组件。

　　它最主要的作用是 作为固件存储器（Firmware Storage）。许多 MCU 或处理器在内部 Flash 容量不足、或需要外部可扩展存储时，都会选择 W25Q64JVSSIQ 存放启动代码、主程序、升级固件等内容。其支持的 XIP（Execute In Place）功能让 MCU 可直接在 Flash 内执行程序，无需将代码搬移到 RAM，提高系统资源利用率。

　　它在系统中还承担 数据存储与参数保存（Data Storage / Parameter Storage） 的作用。其 4KB 扇区结构使其非常适合保存频繁更新的数据，例如校准参数、设备序列号、用户设置、传感器数据缓存等。由于其擦写次数可达 10 万次，在物联网终端、工业控制器等需要长期记录的场景中能保持良好稳定性。

　　 作为高速外部资源存储器。W25Q64JVSSIQ 支持 133MHz 的 SPI 读速率并可扩展至 Quad SPI，适合存放大容量数据，如图片资源、字体库、界面素材等，常用于 TFT 显示屏驱动、触控控制器、POS 机与消费电子设备中。其高速读取能力保证界面显示快速响应。

　　该芯片还常用于 系统 OTA 升级 场景。8MB 容量可轻松容纳双备份固件，为设备提供安全的在线升级机制，提高系统可靠性。其内部安全寄存器和写保护功能，可防止固件被篡改，是保证产品安全性的关键环节。

　　W25Q64JVSSIQ 的作用涵盖代码存储、数据保存、资源加载、升级管理等多个方面，是嵌入式系统中非常重要且广泛应用的外部 Flash 解决方案。它凭借稳定性高、速度快和功耗低的优势，成为众多电子产品中不可或缺的关键器件。

　　W25Q64JVSSIQ 的特点

　　W25Q64JVSSIQ 作为 Winbond 旗下广泛使用的 64Mbit SPI NOR Flash，具备高速、可靠、低功耗和广泛兼容等多方面的显著特点，因而在 MCU、FPGA、嵌入式设备和工业电子领域得到大量应用。其最突出的特点之一是 高性能 SPI 接口。芯片支持标准 SPI、Dual SPI 与 Quad SPI 模式，最高读取频率可达 133MHz，在 Quad 方式下可实现极高的数据吞吐率，从而提升系统启动速度与数据访问效率，非常适用于图形界面加载和大容量资源读取场景。

　　W25Q64JVSSIQ 具备 灵活的擦写结构。它拥有 4KB 扇区、32KB 与 64KB 块擦除等多种擦除粒度，既适合频繁修改小容量数据的应用，又可在需要大规模更新固件时提升擦写效率。存储单元寿命可达 10 万次擦写（P/E）循环，并具备超过 20 年的数据保持能力，充分满足长期产品使用需求。

　　显著特点是 优秀的低功耗表现。其工作电压范围为 2.7V～3.6V，读取电流典型值仅为数毫安，而待机电流低至微安级，深度掉电模式更可降至 1μA 左右，使其特别适合电池供电设备，如便携终端、智能穿戴、无线传感节点等。

　　W25Q64JVSSIQ 在 安全性和保护机制方面设计完善。它提供可配置的块保护区、状态寄存器保护、OTP（一次可编程）安全区域等功能，可用于存储不可修改的数据，如序列号、密钥或校准值，增强系统防篡改能力。在固件存储应用中，这些安全特性可有效避免误写、误擦或恶意修改问题。

　　兼容性强也是其重要特点之一。W25Q64JVSSIQ 支持 JEDEC 标准指令集，可与市场上大多数 MCU 和主控平台无缝对接；同时，其 8-SOIC 封装为行业通用尺寸，使其便于替换与量产。其支持 XIP 功能，使 MCU 能直接从 Flash 内执行程序，简化系统设计，降低 RAM 需求。

　　W25Q64JVSSIQ 具备高速接口、低功耗、长寿命、高安全性和强兼容性等多方面优势，是一款结构成熟、性能稳定、应用广泛的 SPI NOR Flash 存储器。

　　W25Q64JVSSIQ 的应用

　　W25Q64JVSSIQ 作为一款 64Mbit（8MB）容量、性能稳定的 SPI NOR Flash，在嵌入式系统中具有极为广泛的应用价值。其高速读取、低功耗、可靠性强以及兼容性高等特性，使其几乎成为中高端电子产品中外部存储的主流选择。首先，在 MCU 与 SoC 系统启动存储（Boot Flash） 中，它是最常见的外部固件存储芯片。许多应用如 STM32、ESP32、NXP、瑞萨等 MCU 平台都需要外部 Flash 存储主程序、配置数据、校准参数等，而 W25Q64JVSSIQ 的 8MB 容量足以满足中大型固件的需求，且开机加载速度快，支持 XIP，能实现快速启动。

　　它广泛用于 FPGA 配置存储（FPGA Configuration Memory）。如 Xilinx、Intel 等 FPGA 在上电后需要从外部 Flash 读取比特流文件来完成逻辑配置，W25Q64JVSSIQ 的高速 SPI/QSPI 支持能让 FPGA 在短时间内完成加载，因此被广泛部署在通信设备、仪器仪表和工业控制系统中。

　　该芯片在 TFT 屏驱动与 GUI 图形显示系统 中有重要作用。许多带显示界面的产品需要存储大量图片素材、字体库、菜单配置等资源，而 8MB 空间正好适合这一需求，同时 Quad SPI 高速读取显著提升界面响应速度，因此它常用于智能家电、POS终端、车载显示、人机交互面板等领域。

　　在 物联网设备（IoT） 中，W25Q64JVSSIQ 常用于记录数据日志、网络配置、OTA 升级固件等。其低功耗特性特别适合电池供电的传感节点、智能门锁、便携终端等产品。支持的 OTA 双备份存储方案也使其成为智能硬件安全升级系统的核心存储器。

　　在 路由器、安防摄像头、音视频设备 等网络与消费类电子中，它被广泛用于存储系统固件、编码库、算法模型等文件。其高可靠性和 20 年以上的数据保持能力，确保系统长期稳定运行。

　　W25Q64JVSSIQ 的应用几乎涵盖所有需要稳定、快速、非易失性存储的领域，是固件存储、数据记录、图形资源加载以及系统升级的关键器件。

　　w25q64jvssiq能替代哪些型号

　　一、W25Q64JVSSIQ 的详细型号与变体说明

　　W25Q64JVSSIQ 属于 Winbond W25Q 系列的 64Mbit（8MB）SPI NOR Flash。W25Q 系列在命名上有若干变体，常见要素包括密度（64＝64Mbit）、家族代号（JV、FV、CV、FW 等）、封装与引脚（SS = SOP-8 / S = SOP、IQ/IS/IM/TR 等为封装/带尾号的供应包装/温度级）以及可选功能（Dual/Quad SPI、QPI、DTR、XIP、UID/OTP 等）。例如 W25Q64JVSSIQ 的关键含义：W25Q（系列）+64（64Mbit）+JV（产品代号/功能集）+SS（SOP-8 208mil 封装）+IQ（封装/出货形式/客户代码）。Winbond 官方资料对各子型号、封装和温度等级有完整列举与说明。

　　功能/电气与版本差异上，常见的区分有：

　　功能特性：是否支持 Dual/Quad I/O、QPI、DTR（双传输速率）、XIP（Execute In Place）、固定 4-byte UID/OTP 区等。不同代号（如 JV、FV、CV）在指令扩展、DTR 或低电压支持上会有差异。

　　时序/频率：多数 25Q 系支持最高 ~104–133MHz 的 SPI/Quad 模式（不同型号标称值略有不同）。

　　电源与温度等级：工作电压典型为 2.7–3.6V（有 1.8V 系列如 W25Q64FW），工温可覆盖工业级（–40℃ 至 +85℃）甚至更高等级封装。

　　封装：常见 SOP-8、WSON8、TFBGA 等多种，后缀会反映封装与包装形式（有利于替换时机械兼容性判断）。

　　（总结）如果你需要精确替换或料号迁移，务必对照目标板上标记与 Winbond 的 “Valid Part Numbers and Top Side Marking” 表格确认具体后缀与封装。

　　二、W25Q64JVSSIQ 可以替代／兼容的型号（举例与替换注意）

　　总体原则：可替换的器件需满足电气（Vcc）、接口（SPI/Quad）、指令集（JEDEC / 标准 SPI 指令或厂商扩展）、封装与时序（CLK 频率）等兼容性。以下列举常见可作为替换或候选替换的同类 64Mbit SPI NOR 芯片，并给出替换时的注意点：

　　常见替换候选（同等容量、Quad-SPI 支持）

　　GigaDevice GD25Q64（GD25Q64x）系列 — GigaDevice 的 64Mbit Quad-SPI NOR，功能与命令集与常见 JEDEC 标准高度兼容，很多工程上把 GD25Q64 当作 Winbond 的可替代器件。替换时需核对厂商 ID / Device ID 与启动代码中是否硬编码识别。

　　Macronix MX25L6433F / MX25R6435F 等 — Macronix 的 64Mbit 系列同样支持 Single/Dual/Quad I/O、4KB 扇区，电气与操作与 Winbond 相近，且厂商提供交叉参考与迁移说明（在实际工程中常被用来替换 Winbond）。但需要对比具体命令时间参数与厂商 ID。

　　Puya / Puyasem P25Q64 / PY25Q64（国产替代） — 支持 SPI/Quad，电压与扇区结构与 Winbond 类似。许多国产 MCU/板卡用作成本替代，需验证 SFDP / 指令兼容性。

　　SST / Microchip 系列（例如 SST25VF064C / SST26VF064B） — 早期 SST 的 SuperFlash 在命令上有差异，但新一代也提供与传统 SPI 兼容的命令集；若考虑 SST，务必查阅厂商的迁移文档（microchip 提供从 SST25 到 SST26 的迁移指南）。直接替换需谨慎。

　　替换注意事项（必须确认的 6 点）

　　指令集/驱动兼容性：虽然很多厂商实现 JEDEC 标准命令，但厂商扩展指令或 DTR/QPI 行为可能不同；如果固件里有对厂商 ID 或特定命令的硬编码，需要修改驱动或使用兼容型号。TI E2E 社区和多个工程讨论强调：某些 Winbond 代号互换会影响驱动，需要验证。

　　电压与时序：确认 Vcc（2.7–3.6V 或 1.8V）、时钟容许频率、输出驱动能力与时序（tR/tS 等），避免高频下不稳定。

　　封装与引脚一一对应：物理封装（SOP-8 引脚定义）多数为行业通用，但仍需对照引脚表确认 HOLD、WP、RESET（某些厂商在 RESET/HOLD 功能上合并或不同）。

　　器件 ID 与识别：Bootloader 或 BSP 常通过 Manufacturer ID/Device ID 判断 Flash，替换器件可能导致识别失败，必要时更新固件识别表。

　　保护功能与 OTP/UID：如果设计依赖 UID/OTP 或特定保护位，要确保替代器件提供相应功能并测试。

　　长期供应与认证：量产前最好向分销商/厂商确认生命周期、替代料建议与可供货情况。

　　小结

　　W25Q64JVSSIQ 可用作通用的 64Mbit Quad-SPI Flash，市面上 GigaDevice（GD25Q64）、Macronix（MX25L6433F）以及 Puya、SST 等厂商的 64Mbit Quad-SPI 器件是常见的替代候选，但替换必须核对电气、命令集、封装和固件识别逻辑。建议先在开发板上做引导与读写测试（识别 ID、读写/擦除、XIP/执行测试、功耗、异常处理）再决定批量替换。有关具体器件的数据页与迁移指南，可参考上文引用的 Winbond、Macronix、GigaDevice 与 Microchip / Puya 的文档。
