ir2136s的参数

　　IR2136S 是一款高压、高速功率MOSFET/IGBT驱动器，主要用于三相桥式驱动和逆变器控制。它的参数特性决定了其在电机驱动、电源逆变和工业控制等场合的应用性能。以下是对 IR2136S 主要参数的详细介绍：

　　1. 电源电压参数

　　IR2136S 的工作电源电压范围通常为 10V~20V（VCC），适用于大多数中小功率电机驱动电路。芯片内部还集成了高压浮动驱动电路，可为上桥臂功率MOSFET或IGBT提供最大600V的高压驱动能力（HO引脚相对于HS引脚）。这种高压驱动能力允许芯片直接驱动高压功率开关器件，适应工业和电动车等应用的需求。

　　2. 输出驱动能力

　　IR2136S 提供高低侧驱动输出，低侧输出（LO）和高侧输出（HO）可分别驱动下桥臂和上桥臂功率器件。典型驱动电流可达 0.3A~0.6A 峰值，能够快速切换功率MOSFET或IGBT，支持高频PWM控制，最大限度减少开关损耗。高低侧驱动能力的匹配使得芯片在三相桥式逆变器中实现精确控制，保证电机运行平稳。

　　3. 欠压保护（UVLO）

　　IR2136S 内置欠压锁定（UVLO）功能，对VCC和浮动高侧电源电压进行监控。当电压低于设定阈值时，芯片会禁止输出驱动信号，以保护功率MOSFET/IGBT避免误导通。典型的低压锁定阈值为 VCC UVLO ON：10V，UVLO OFF：8V，保证系统在电压异常时安全可靠。

　　4. 死区时间（Dead Time）

　　芯片内部集成死区时间控制功能，可防止高低侧MOSFET/IGBT同时导通，避免上桥臂和下桥臂短路。死区时间一般在 2µs~3µs 范围内，可通过外部电阻或PWM控制微调，以适应不同开关器件的开关特性和负载要求。这一特性对于提高系统可靠性和降低功率损耗至关重要。

　　5. 输入逻辑兼容性

　　IR2136S 的输入端支持 TTL/CMOS 兼容逻辑，输入电平范围通常为 0~5V。芯片采用非反相逻辑控制，能够直接与单片机、DSP或FPGA的PWM输出信号相连接，简化驱动电路设计。

　　6. 频率与响应特性

　　IR2136S 支持高频PWM驱动，一般可工作在 20kHz~50kHz 的PWM频率，部分应用可达到 100kHz。高开关频率响应和低延迟特性使其适合高动态性能电机驱动系统，例如无刷直流电机（BLDC）或交流感应电机（ACIM）。

　　7. 工作温度范围

　　IR2136S 的工作环境温度范围为 -40℃ 至 +125℃，适合工业控制、电动车驱动和太阳能逆变等环境较为严苛的应用场景。宽温度范围保证了器件在不同环境下长期可靠运行。

　　8. 封装类型

　　IR2136S 通常采用 SOIC-16 或 DIP-16 封装，便于在PCB上安装和散热。封装紧凑、引脚布局合理，使其在三相桥式逆变器设计中应用灵活，且易于与功率MOSFET或IGBT模块集成。

　　9. 其他电气特性

　　输入漏电流（IIN）：典型为1µA，保证输入端信号不会对控制系统产生负担。

　　输出电压摆幅（VOH/VOL）：高侧输出可接近VBOOT电压，低侧输出接近GND，保证MOSFET/IGBT充分导通。

　　高压浮动驱动电压（VHO-HS）：最大可达600V，满足工业级电机驱动需求。

　　IR2136S 通过高低侧驱动输出、欠压保护、死区时间控制和高速响应特性，为三相桥式驱动和逆变器提供可靠的驱动解决方案。其主要参数包括：VCC工作电压10~20V、高压浮动驱动能力600V、驱动电流峰值0.3~0.6A、死区时间约2~3µs、输入TTL/CMOS兼容、PWM频率支持20~50kHz，以及宽温范围-40~125℃。这些参数决定了IR2136S在BLDC电机、交流感应电机、太阳能逆变器以及工业驱动器中的广泛应用。

　　ir2136s的工作原理

　　IR2136S 是一款高压、高速三相桥式功率MOSFET/IGBT驱动器芯片，主要用于驱动三相逆变器和电机控制。其工作原理基于高低侧驱动输出、浮动驱动电路、PWM控制以及内置保护机制，实现对功率开关器件的精确控制。以下是其详细工作原理：

　　1. 高低侧驱动原理

　　IR2136S 内部集成了三对高低侧驱动器，分别控制三相桥臂的上桥臂和下桥臂功率器件。低侧驱动（LO）直接相对于地（COM）提供输出信号，高侧驱动（HO）采用浮动驱动设计，通过漂浮电容电压（VBOOT）实现相对于高侧功率器件源极的驱动。高低侧驱动的组合允许上桥臂和下桥臂在PWM信号控制下交替导通，从而实现电机或负载的三相交流输出。

　　2. PWM信号输入与控制

　　IR2136S 的输入端（HIN和LIN）接收来自微控制器或DSP的PWM逻辑信号。芯片根据输入PWM信号控制高低侧驱动器的开关状态。输入信号采用TTL/CMOS兼容逻辑，且芯片内部集成了非反相逻辑放大器，将逻辑信号转换为能够驱动功率MOSFET或IGBT的高电流信号。

　　3. 死区时间控制

　　在高低侧开关控制中，为避免上桥臂和下桥臂同时导通造成短路，IR2136S 内置死区时间（Dead Time）电路。死区时间是在高低侧开关切换之间插入的一段短暂延迟，典型范围约为2~3微秒。这一机制确保高低侧开关不会同时导通，提高系统的可靠性并减少开关损耗。

　　4. 浮动高侧驱动

　　高侧驱动器采用漂浮驱动方式，即HO相对于HS端（上桥臂功率器件源极）的电压浮动。芯片内部的Bootstrap电路（由外部电容和二极管组成）为高侧驱动提供电源，使其能够在高压桥臂上进行快速开关。漂浮驱动的特点是高侧MOSFET或IGBT可以在桥臂高电位下稳定工作，不受地参考电压限制。

　　5. 欠压锁定保护（UVLO）

　　IR2136S 内部集成欠压锁定功能，对VCC和高侧驱动电源进行监控。当电源电压低于设定阈值时，驱动器输出被禁用，防止功率MOSFET或IGBT误导通，保护器件和负载免受损坏。UVLO确保系统在电源异常情况下安全启动和安全停止。

　　6. 三相驱动逻辑

　　IR2136S 的三组高低侧驱动器分别控制三相桥臂（U、V、W）。通过适当的PWM控制信号组合，芯片实现对三相电机的正弦波驱动或空间矢量PWM控制，从而驱动BLDC电机或交流感应电机高效运行。芯片内部还对各相输出提供短路防护和过流检测接口，进一步保证系统安全。

　　7. 工作过程总结

　　工作时，微控制器输出PWM信号到IR2136S的输入端，芯片根据逻辑信号驱动高低侧MOSFET/IGBT。高侧驱动通过漂浮电源控制上桥臂，低侧驱动直接控制下桥臂。死区时间机制确保开关安全切换，UVLO保护防止低电压误动作，最终实现高效、稳定的三相输出电压，为电机或负载提供可靠动力。

　　IR2136S 的工作原理结合了高低侧驱动、漂浮高侧电源、PWM输入控制、死区时间管理和欠压保护，形成一套完整、高效的三相功率驱动方案，广泛应用于BLDC电机、交流感应电机、逆变器和工业驱动器中。

　　ir2136s的作用

　　IR2136S 是一款高压、高速三相桥式功率MOSFET/IGBT驱动器芯片，主要作用是为三相电机、逆变器及功率开关电路提供可靠的驱动信号。凭借其高低侧驱动能力、内置保护功能和高速PWM响应特性，IR2136S 在工业控制、电机驱动、逆变电源及新能源设备中发挥着重要作用。以下是其主要作用分析：

　　1. 驱动功率MOSFET/IGBT器件

　　IR2136S 最核心的作用是为功率开关器件提供高电流、高速切换的驱动信号。三相桥式电路中，上桥臂功率器件需要浮动驱动电压，而下桥臂器件则直接接地。IR2136S 内部集成高低侧驱动器，低侧驱动直接输出到下桥臂功率器件，高侧驱动通过漂浮电源为上桥臂功率器件提供稳定的驱动电压，实现高效开关。这种设计使功率MOSFET或IGBT能够快速导通和关断，从而实现精确的PWM控制和高效能量转换。

　　2. 实现三相电机控制

　　IR2136S 广泛应用于三相无刷直流电机（BLDC）、交流感应电机（ACIM）及步进电机的控制系统。通过接收来自微控制器或DSP的PWM控制信号，芯片能够驱动三相桥臂输出正弦波或空间矢量PWM波形，实现电机的平稳转动和精确调速。其高速响应特性确保在电机加减速、负载变化时仍能保持电机运行平稳，提高系统性能。

　　3. 提高系统安全性

　　IR2136S 内置欠压锁定（UVLO）保护和死区时间控制功能，保证系统安全运行。欠压锁定在电源电压不足时会禁止驱动输出，防止功率器件误导通。死区时间控制防止高低侧MOSFET/IGBT同时导通造成短路。这些功能有效保护了功率器件和负载，避免过流或短路导致的损坏，提高系统可靠性。

　　4. 简化驱动电路设计

　　IR2136S 将高低侧驱动、死区时间控制和欠压保护集成在单芯片内，使工程师无需单独设计复杂的驱动电路和保护电路。这大大简化了三相桥式电路设计，提高了设计效率，同时减少PCB占用面积和外围元件数量。

　　5. 适应工业和高压应用

　　IR2136S 的高压浮动驱动能力（高达600V）使其可以直接驱动工业电机、逆变器或高压功率开关系统，满足高压、高功率应用需求。同时，芯片的宽工作温度范围（-40℃至+125℃）保证其在工业和新能源应用中长期稳定运行。

　　6. 应用示例

　　BLDC电机驱动：用于电动车、无人机、电动工具等，实现高效精确控制。

　　交流感应电机（ACIM）：在工业设备中提供调速和保护功能。

　　逆变器：用于太阳能、风能或电池逆变系统，将直流电转为稳定交流电。

　　工业驱动器：为PLC控制系统或自动化设备提供高效桥臂驱动。

　　IR2136S 的主要作用是为三相功率开关器件提供高效、安全的驱动信号，实现电机或逆变器的高性能控制。其高低侧驱动、漂浮高侧电源、死区时间管理和欠压保护功能，使其能够在工业、电动车、光伏逆变和自动化系统等应用中提供可靠、稳定的解决方案，同时简化设计、提高系统安全性和运行效率。

　　ir2136s的特点

　　IR2136S 是国际整流器（IR，现为英飞凌子公司）推出的一款高压、高速三相桥式功率MOSFET/IGBT驱动器芯片，广泛应用于电机驱动、逆变器和工业控制领域。其独特的设计和功能，使其在三相桥式驱动系统中具有许多显著特点。以下是 IR2136S 的主要特点分析：

　　1. 高低侧驱动集成

　　IR2136S 集成了三组高低侧驱动器，分别控制三相桥臂的上桥臂和下桥臂功率MOSFET或IGBT器件。低侧驱动直接相对于地（COM）工作，高侧驱动通过漂浮驱动（Floating Driver）控制上桥臂器件。高低侧驱动的集成使得芯片能够独立控制三相桥臂，实现精确PWM控制，同时简化了电路设计，减少外围器件数量。

　　2. 浮动高侧驱动能力强

　　IR2136S 的高侧驱动采用浮动设计，典型可承受高达 600V 的相对电压，能够直接驱动高压功率器件。这使其能够适应工业电机、太阳能逆变器或其他高压功率开关应用，确保高侧MOSFET/IGBT在桥臂高电位下稳定工作，同时保证开关速度和效率。

　　3. 欠压锁定（UVLO）保护

　　IR2136S 内置VCC和高侧浮动电源的欠压锁定功能。当电源电压低于设定阈值时，芯片会自动禁止输出信号，防止高低侧MOSFET/IGBT误导通，保护器件免受损坏。UVLO 功能提高了系统安全性，使得电机驱动或逆变器在电压异常情况下能够安全启动或停机。

　　4. 内置死区时间控制

　　为防止高低侧MOSFET或IGBT同时导通，IR2136S 内部集成死区时间控制功能（Dead Time），通常在2~3微秒范围内。死区时间保证了开关切换过程中安全可靠，避免上桥臂与下桥臂短路，同时减少开关损耗，提高系统效率。

　　5. 高速PWM响应

　　IR2136S 支持高频PWM输入控制，典型频率范围为 20kHz~50kHz，部分应用可达到100kHz。这种高速响应能力使芯片能够精准驱动电机或逆变器，满足高动态性能要求，并确保电机平稳运行、减小振动和噪声。

　　6. TTL/CMOS兼容输入

　　芯片输入端支持TTL/CMOS逻辑电平，便于直接与单片机、DSP或FPGA接口连接，无需额外电平转换电路。非反相输入逻辑设计简化了控制电路，降低了系统设计复杂度。

　　7. 宽工作温度范围

　　IR2136S 的工作温度范围为 -40℃ 至 +125℃，适应各种工业环境及恶劣条件下的稳定运行。这一特性使其在电动车、工业控制、太阳能逆变器等高温或低温场景中依然可靠。

　　8. 封装灵活、便于散热

　　IR2136S 多采用 SOIC-16 封装，具有良好的散热性能和PCB布局灵活性。紧凑的封装便于与功率MOSFET/IGBT模块集成，同时支持高密度电路设计。

　　9. 多功能保护特性

　　除UVLO和死区时间外，IR2136S 还具备短路防护能力，在过流或异常负载情况下能提供一定程度的保护，从而提高系统的可靠性和安全性。

　　IR2136S 的主要特点包括高低侧驱动集成、浮动高侧驱动能力强、欠压保护、死区时间控制、高速PWM响应、TTL/CMOS兼容输入、宽工作温度范围以及紧凑封装和保护功能。其高度集成和可靠特性，使其成为三相BLDC电机、交流感应电机、逆变器及工业驱动应用中的理想驱动芯片，既简化了系统设计，又提高了运行安全性和效率。

　　ir2136s的应用

　　IR2136S 是一款高压、高速三相桥式功率MOSFET/IGBT驱动器，凭借其高低侧驱动能力、浮动高侧驱动、欠压保护和死区时间控制功能，被广泛应用于各种电机驱动、逆变器和工业控制系统中。其应用场景覆盖了消费电子、电动车、工业自动化以及新能源领域。以下是IR2136S的主要应用分析：

　　1. 三相无刷直流电机（BLDC）驱动

　　IR2136S 广泛用于 BLDC 电机控制系统。BLDC 电机需要三相桥式PWM控制来实现平稳、高效运转。IR2136S 提供高低侧驱动，并通过死区时间防止MOSFET/IGBT短路，同时支持高速PWM输入，保证电机在各种速度下稳定运转。应用场景包括电动车驱动系统、电动工具、无人机推进电机等。

　　2. 交流感应电机（ACIM）控制

　　在工业自动化中，IR2136S 常用于交流感应电机驱动器。通过三相桥式PWM控制，芯片能实现调速、转矩控制和方向切换，为泵、风机、机床和机器人等设备提供精确电机控制。其欠压保护功能确保在电源异常情况下电机停止运行，防止损坏设备或系统。

　　3. 逆变器和电源变换器

　　IR2136S 可用于直流-交流（DC-AC）逆变器、电池逆变系统和太阳能逆变器。芯片能够驱动三相功率MOSFET或IGBT模块，将直流电转化为稳定交流电，支持光伏系统、风力发电系统和UPS电源等应用。在这些场景中，高侧浮动驱动能力和高速PWM响应确保高效率电能转换和输出稳定性。

　　4. 电动车和电动工具驱动

　　IR2136S 在电动车、滑板车、电动自行车以及电动工具中的驱动电路中得到广泛应用。其能够提供可靠的三相桥臂控制，使电机在不同负载下平稳运行。芯片的宽温工作范围（-40℃至+125℃）使其在户外环境和高温工作条件下依然可靠，同时欠压保护和死区时间控制提升系统安全性。

　　5. 工业自动化设备

　　在工业控制系统中，IR2136S 驱动三相电机用于传送带、自动化机器人、风机和泵等设备。通过PWM控制实现精确速度调节和转矩控制，同时高低侧驱动和保护机制保证工业设备的可靠运行。

　　6. 节能和新能源应用

　　IR2136S 也适用于光伏逆变器、风力发电机组和储能系统的电机驱动或功率转换模块。其高压耐受能力、低开关损耗和高效率驱动特性有助于提高新能源系统的整体性能和效率，确保长时间稳定运行。

　　IR2136S 的应用主要集中在三相桥式驱动场景，包括BLDC电机、交流感应电机、逆变器、电动车、电动工具以及工业自动化和新能源系统。芯片凭借高低侧驱动能力、漂浮高侧驱动、欠压锁定、死区时间控制及高速PWM响应，实现高效、安全、可靠的三相电机控制和功率转换，为现代工业、交通和能源应用提供稳定的解决方案。

　　ir2136s能替代哪些型号

　　一、IR2136S 及其详细型号

　　“IR2136” 是 Infineon（原 International Rectifier）经典的 600 V 三相桥式门极驱动器系列。它有多个变体（variants），每种型号在供电电压、输入逻辑、封装或其它保护机制上有所差别。根据其 datasheet和产品目录，主要型号包括：IR2136, IR21362, IR21363, IR21365, IR21366, IR21367, IR21368。 英飞凌+2手册库+2

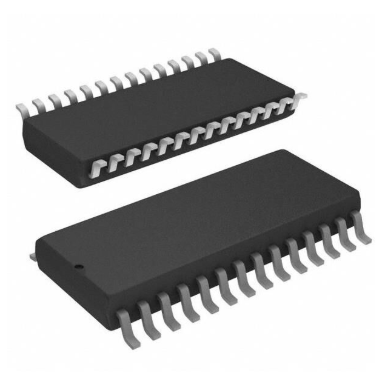

　　IR2136S：这是 SOIC-28 封装版本（宽体 SOIC），支持 10 – 20 V 驱动电压。它是带有使能 (Enable)、故障 (Fault) 报告和过电流保护 (OCP) 的三相驱动器。 英飞凌+2Datasheet Bank+2

　　IR21362S：其最低 UVLO（欠压锁定）门槛与 IR2136 不同（datasheet中有标注）。 英飞凌

　　IR21363S：这是另一个三相门极驱动器，工作电压为 12 V – 20 V。 英飞凌+2OMO Electronic+2

　　IR21364：与其他型号相比，IR21364 的高侧输出与输入是 “同相 (in-phase)” 的设计（而非 “反相 (out-of-phase)”）。 英飞凌

　　IR21365 / IR21366 / IR21367 / IR21368：这些型号属于 IR2136 系列的不同版本，它们在 UVLO 门限、电源电压范围、逻辑输入特性等方面有所变动。 英飞凌+1

　　总的来说，IR2136 系列通过多个变体覆盖了不同的电源电压、引脚逻辑和保护机制，同时都保持三相 (3‑phase)、浮动高侧 (bootstrap) 驱动、高压 (600 V) 能力等核心特性。

　　二、IR2136S 可以替代的型号

　　在设计或维修时，如果 IR2136S 短缺、停产或难以获取，可以考虑以下几种可替代或类似性能的型号。但需要注意：替代时必须考虑电压、驱动电流、封装、逻辑兼容性和保护特性是否匹配。

　　以下是一些可以替代 IR2136S 的型号（或类似功能的门极驱动器）：

　　IR21363S / IR21363STRPBF

　　这是 IR2136 系列中较为接近的变体。其驱动能力 (0.2 A 源 / 0.35 A 吸) 与 IR2136S 类似。 DigiKey

　　电源范围是 12 V–20 V，比 IR2136S(10–20V)略高，但在很多设计里是兼容的。 英飞凌+1

　　同样具有三相 (3 half-bridge) 驱动通道、欠压锁定、过流保护等功能。 英飞凌

　　若电源设计允许，IR21363S 是一个较理想的替代选项。

　　IR21364 (S / J 版本)

　　虽然驱动电压范围 (11.5–20V) 和峰值驱动电流类似，但其一个关键不同是 “高侧输出与输入同相 (in-phase)” 的逻辑，这点与 IR2136S 的 “高侧输出与输入反相 (out-of-phase)” 不同 (取决于具体变体)。 英飞凌

　　如果你的 PWM 控制逻辑可以适配 in-phase 输出，IR21364 是可考虑的替换。

　　IR21365 / IR21366 / IR21367 / IR21368

　　这些都是 IR2136 系列的其他成员。如果你的电路对 UVLO 门槛、逻辑电平、延迟特性等参数有一定灵活性，可以考虑这些型号中的一个。

　　例如，IR21368 在 datasheet 中与 IR2136 共享电源范围 (10–20V) 的特性。 英飞凌

　　在替换前建议仔细对照 datasheet 来确认这些差异是否会影响你的设计。

　　其他三相驱动器 (非 IR2136 系列)

　　如果 IR2136 系列都不适用，也可以考虑其它厂商或 Infineon 的现代三相门极驱动器。根据 Infineon 的产品选型指南 (EiceDRIVER) 可见，它们推荐了多个三相门极驱动器来替代旧款。 英飞凌

　　例如，有些应用中可考虑的现代型号包括 Infineon 的新型 600V 三相驱动器 (具体型号根据项目需求来定)。

　　其他半桥 /三相驱动器（产品示例）

　　下面是一些市场上仍可找到的门极驱动器 IC，它们虽然不完全等同 IR2136S，但在某些电路中可能作为替代或参考：

　　IR2136STRPBF (Infineon) — IR2136 的 SOIC-28 版本，与 IR2136S 极为接近（功能基本一致）。

　　IR2213SPBF (Infineon) — 两相 (或半桥) 驱动，若电路结构允许替换为两片驱动器组合，也可以考虑。

　　IRS2336DSTRPBF — IR 系列老型号三相驱动器，可能在部分应用中用于替代。

　　IR2133SPBF (Infineon) — 再一种三相门极驱动器，但其特性（如响应延迟、保护机制）与 IR2136S 不完全相同。

　　IRS2113STRPBF — 半桥驱动器，可用于部分三相桥设计中（但需分片，并考虑同步与逻辑匹配）。

　　三、使用替代型号时的注意事项

　　逻辑输入兼容性：替代 IC 的输入逻辑 (VIH, VIL) 必须与你的控制器 (MCU、DSP) 输出相匹配。

　　UVLO (欠压锁定)：不同变体的欠压门限略有差异，若使用替代型号，要保证在整个系统的上电/断电过程中仍能正常工作。

　　驱动电流：虽然大多数 IR2136 系列变体源 / 吸峰值类似 (0.2 A / 0.35 A)，但如果你换成其他品牌型号，要确认驱动能力是否足够。

　　封装与引脚兼容：确认替代型号封装 (SOIC, PLCC, DIP 等) 是否与你的电路板匹配。

　　故障报告 / 保护功能：如果原电路用到 “Fault” 引脚 (故障输出) 或 “Enable” 引脚 (使能)，替代型号也应具备这些功能，或者需要在电路中做调整。

　　温度 & 耐压能力：确保替代器件的额定电压 (例如 600 V) 和工作温度与原 IR2136S 符合或优于。

　　总结

　　IR2136S 是 IR2136 系列中非常经典且成熟的三相门极驱动器，它有多个变体 (IR21362, IR21363, IR21365, IR21366, IR21367, IR21368 等)，这些型号在电压门限、封装或逻辑上有所差异。

　　如果 IR2136S 不可用，可以优先考虑同系列的 IR21363S 或 IR21364 作为替代；也可以考虑其他半桥或三相驱动器，但必须仔细对比参数，确保兼容性。

　　使用替代型号时，应重点检查逻辑兼容性、保护功能、驱动电流和封装类型，以避免电路不稳定或驱动失效。
