max706的参数

　　MAX706 是一款高性能微处理器复位控制器和看门狗定时器，其参数特性决定了它在微控制器系统和嵌入式应用中的稳定性与可靠性。以下是对 MAX706 主要参数的详细分析：

　　1. 工作电压范围

　　MAX706 支持宽电压范围供电，典型工作电压为 4.5 V ~ 16 V（具体型号如 MAX706ESA, MAX706CSA 等可能略有不同）。这种宽电压范围使其能够适应不同电源设计，无需额外稳压电路即可保证复位监控功能正常运行。

　　2. 复位电压阈值（Reset Threshold）

　　MAX706 内置电源监控功能，当电源电压低于设定阈值时（V_TRIP），芯片会输出复位信号。不同型号具有不同的复位电压等级，例如 MAX706A 典型阈值为 4.63 V，MAX706B 为 4.38 V，MAX706C 为 4.25 V 等。复位阈值精度高，一般典型偏差仅 ±2%，保证微处理器在电源不稳定或启动电压不足时可靠复位。

　　3. 复位输出特性

　　输出形式：MAX706 的复位输出为 开漏（Open-Drain），可以直接拉到低电平，也可通过外部上拉电阻连接到逻辑电平，兼容 TTL/CMOS 电路。

　　复位有效时间（Reset Timeout）：复位脉冲时间通常为 140 ms ~ 200 ms（可选型号或通过外部电容调节延迟），保证微处理器有足够时间初始化。

　　4. 看门狗定时器（Watchdog Timer）

　　MAX706 内置可编程看门狗定时器，用于监控微处理器运行状态：

　　典型超时时间：1.6 s（部分型号可通过外部电阻或电容调整）。

　　功能：如果微控制器在超时时间内未刷新看门狗（即未输出脉冲到 WDI 引脚），MAX706 会触发复位输出，防止系统死锁或程序错误。

　　刷新信号：由微控制器通过 WDI（Watchdog Input）引脚定期输入。

　　5. 温度范围与工作环境

　　MAX706 的工作温度范围为 -40℃ 至 +85℃（商业级），某些工业级型号可达 -40℃ 至 +125℃，保证在工业、汽车或恶劣环境下稳定运行。它的宽温性能非常适合嵌入式系统和高可靠性应用。

　　6. 电流消耗

　　MAX706 在正常工作状态下电流消耗低，典型 电源电流为 60 µA ~ 100 µA，在待机或复位状态下功耗很低，不会对微控制器供电造成负担。

　　7. 封装类型

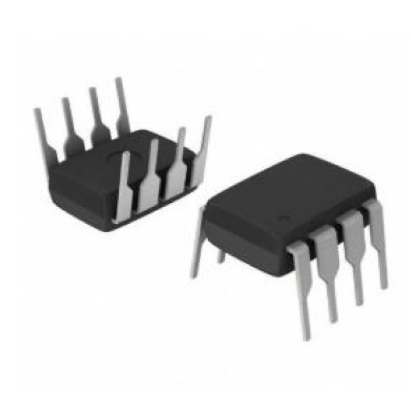

　　MAX706 提供多种封装选择，如 DIP-8、SO-8，方便 PCB 布局和系统集成。小型封装适合空间受限的嵌入式设计，同时便于热量散发。

　　8. 其他特性

　　手动复位输入（MR）：通过外部按键或控制信号可以手动触发复位。

　　容差与精度：复位电压精度高，典型偏差 ±2%，保证复位可靠性。

　　兼容性：开漏输出可直接驱动 TTL 或 CMOS 电路，易于与微控制器、FPGA 或 DSP 系统接口。

　　MAX706 的主要参数包括：工作电压范围 4.5 V ~ 16 V、复位电压阈值精度高（典型 ±2%）、复位输出开漏、复位脉冲时间 140 ms~200 ms、可编程看门狗定时器 1.6 s、低功耗工作、宽温度范围 (-40℃~+85℃/125℃)，封装灵活（DIP-8/SO-8）以及手动复位输入等。这些参数保证了 MAX706 在微处理器系统、电源管理、工业控制和嵌入式应用中能够提供稳定可靠的复位监控和看门狗功能。

　　max706的工作原理

　　MAX706 是一款集成微处理器复位控制器与看门狗定时器的高可靠性芯片，其工作原理结合电源监控、复位输出和看门狗功能，确保微处理器在上电、掉电或程序异常时能够可靠启动或重置。以下是其详细工作原理分析：

　　1. 电源监控与低电压复位（Power-On Reset, POR）

　　MAX706 内部集成电源电压监控电路，用于检测系统供电电压。当芯片 V_CC 电压低于设定阈值（V_TRIP）时，芯片会主动拉低复位输出（RESET），防止微处理器在电压不足时启动。随着电源电压逐渐升高，当 V_CC 超过复位阈值并保持一定时间，芯片释放复位信号，使微处理器进入正常工作状态。这个时间延迟通常由内部定时电路生成，典型复位保持时间为 140 ms~200 ms，确保微处理器有足够时间完成初始化。

　　2. 复位输出机制

　　MAX706 的复位输出为开漏（Open-Drain）形式，可以通过外部上拉电阻连接到微处理器的复位引脚。开漏设计使复位输出兼容多种逻辑电平，同时可以实现与其他复位信号的并联逻辑控制。当电源异常、手动复位或看门狗超时时，RESET 引脚被拉低，触发微处理器复位。复位释放后，微处理器重新开始程序执行，从而恢复系统正常运行。

　　3. 看门狗定时器工作原理

　　MAX706 内置看门狗定时器（Watchdog Timer, WDT），用于监控微处理器程序的正常执行。微处理器需要定期向 WDI（Watchdog Input）引脚发送刷新信号。如果在设定的超时时间内（典型为 1.6 s）未收到刷新信号，MAX706 判定微处理器可能陷入死循环或程序异常，自动触发复位输出，强制微处理器重启。这种机制有效防止系统死锁，提高系统可靠性。

　　4. 手动复位功能

　　MAX706 提供 MR（Manual Reset）手动复位输入端。外部按键或控制信号作用于 MR，引脚被拉低时，芯片立即触发复位输出，无论电源电压或看门狗状态如何。这一功能方便在系统调试或紧急情况下手动重启微控制器。

　　5. 综合工作过程

　　上电启动：电源电压上升时，MAX706 监控 V_CC，当电压低于阈值，复位输出被拉低。

　　复位保持：电压超过阈值后，内部定时器保持复位一段时间，保证微处理器稳定启动。

　　正常运行：微处理器运行时定期刷新看门狗，复位输出保持高电平。

　　异常处理：若看门狗未刷新或 MR 被拉低，复位输出立即拉低，微处理器被强制重启。

　　电源异常：电压低于阈值，复位输出拉低，防止微处理器在不稳定电压下运行。

　　MAX706 的工作原理核心是结合 电源监控、开漏复位输出和看门狗定时器，通过监控电源电压和微处理器程序状态，实现系统稳定启动、异常保护和自动复位。无论是电源波动、程序死锁还是手动触发，MAX706 都能保证微控制器系统快速恢复正常工作，广泛应用于嵌入式系统、电源管理、工业控制和消费电子等场景。

　　max706的作用

　　MAX706 是一款高性能微处理器复位控制器和看门狗定时器芯片，广泛应用于嵌入式系统、电源管理和工业控制中。其主要作用是确保微处理器或微控制器系统能够在各种电源和程序状态下稳定运行，防止系统死锁、程序错误或电源异常导致的故障。以下是 MAX706 的主要作用分析：

　　1. 保证系统可靠启动

　　MAX706 内置低电压复位（Power-On Reset, POR）功能，当系统电源刚刚上电时，如果电压低于设定阈值，MAX706 会将复位输出拉低，防止微处理器在电压不足的情况下开始执行程序。随着电源电压稳定上升，复位信号会在一定延迟时间后释放，微处理器从稳定状态启动。这个功能确保了系统在上电瞬间不会出现逻辑错误或不稳定行为，提高了系统可靠性。

　　2. 防止微处理器死锁

　　MAX706 内置看门狗定时器（Watchdog Timer, WDT），用于监控微处理器程序运行。当微控制器在设定时间内未刷新看门狗信号，芯片会自动触发复位输出，强制微处理器重启。这一机制有效防止微处理器因程序死循环或异常中断而导致系统死锁，保证系统持续稳定运行。看门狗功能是工业控制、电动车或嵌入式设备中防止系统崩溃的重要手段。

　　3. 提供手动复位功能

　　MAX706 提供 MR（Manual Reset）输入端，用户可以通过外部按钮或控制信号手动触发复位，无论电源状态或看门狗计时如何，都可以立即重启系统。这对于系统调试、维护或者在紧急情况下恢复系统非常有用。

　　4. 电源异常保护

　　MAX706 的电源监控功能不仅在上电时有效，还能在电源掉电或电压低于阈值时拉低复位输出，使微处理器停止工作，防止在不稳定电压下执行程序。这样可以避免数据错误、EEPROM/Flash 写入失败或控制失误，增强系统安全性。

　　5. 简化系统设计

　　使用 MAX706，设计者无需额外设计复杂的复位电路或独立看门狗电路。芯片集成了复位监控、看门狗定时器和手动复位功能，大幅减少外围元件，简化 PCB 布局，并且提供稳定、可靠的复位控制。

　　MAX706 的主要作用包括：

　　确保微处理器系统可靠上电启动；

　　防止程序死锁，通过看门狗定时器实现自动复位；

　　提供手动复位接口，方便系统调试和维护；

　　对电源异常进行保护，防止微处理器在不稳定电压下工作；

　　简化系统设计，提高可靠性和稳定性。

　　凭借这些作用，MAX706 被广泛应用于嵌入式系统、工业控制设备、电源管理模块、消费电子产品及其他要求高可靠性的微控制器系统中，是保障系统稳定性和安全性的重要芯片。

　　max706的特点

　　MAX706 是 Maxim Integrated（现为 Analog Devices 子公司）推出的一款高性能微处理器复位控制器和看门狗定时器芯片，凭借其集成化设计和高可靠性，在嵌入式系统、工业控制和电源管理中得到广泛应用。以下是 MAX706 的主要特点分析：

　　1. 集成复位与看门狗功能

　　MAX706 将微处理器复位控制和看门狗定时器功能集成于单芯片中，无需额外的外部电路。复位功能保证系统在上电、掉电或电源波动时可靠启动，而看门狗定时器用于监控微处理器程序运行状态，防止死锁和程序异常。集成功能简化了系统设计，减少了 PCB 空间占用和外围元件数量。

　　2. 宽电压工作范围

　　MAX706 的工作电压范围宽广，一般在 4.5 V ~ 16 V，部分型号可覆盖更高电压。这一特点使其能够适应不同电源设计，无需额外稳压电路即可直接监控微处理器供电，适合多种嵌入式和工业应用场景。

　　3. 高精度复位阈值

　　MAX706 提供多个复位阈值等级，如 MAX706A、MAX706B、MAX706C 等，复位电压精度高（典型偏差 ±2%）。这种高精度保证在电源电压刚上电或波动时，微处理器不会因电压不足而错误启动，从而提高系统可靠性。

　　4. 可编程看门狗定时器

　　MAX706 内置看门狗定时器，典型超时时间约为 1.6 秒，微控制器需要定期刷新 WDI 引脚信号，否则芯片会触发复位输出，强制微处理器重启。这一功能可以有效防止系统死锁或程序异常，提高系统稳定性。某些型号还允许通过外部元件调整超时时间，以适应不同应用需求。

　　5. 手动复位功能

　　MAX706 配备 MR（Manual Reset）输入端，允许用户通过外部按键或控制信号手动触发复位。手动复位功能在系统调试、维护或紧急情况下非常有用，可快速恢复系统运行。

　　6. 开漏复位输出

　　MAX706 的复位输出为开漏（Open-Drain）设计，可以通过外部上拉电阻与系统逻辑电平兼容，直接驱动 TTL/CMOS 微控制器复位引脚，兼容性强。

　　7. 低功耗设计

　　MAX706 在正常工作和待机状态下功耗极低，典型电源电流约为 60 µA ~ 100 µA，不会对微控制器供电造成负担，适合电池供电和低功耗系统应用。

　　8. 宽温度范围与工业级可靠性

　　MAX706 可工作在 -40℃ 至 +85℃ 的工业温度范围，部分型号可达 -40℃ 至 +125℃，适合各种恶劣环境下的稳定运行，保证系统在高温或低温条件下可靠复位和监控。

　　MAX706 的主要特点包括：

　　集成复位与看门狗功能，简化系统设计；

　　宽电压工作范围，适应多种电源系统；

　　高精度复位阈值，确保可靠上电启动；

　　可编程看门狗定时器，防止系统死锁；

　　手动复位功能，便于调试与维护；

　　开漏复位输出，兼容TTL/CMOS逻辑；

　　低功耗设计，适合电池供电系统；

　　宽温度范围，适合工业应用。

　　凭借这些特点，MAX706 在嵌入式系统、电源管理、工业控制和消费电子产品中成为保证微处理器可靠性和系统稳定性的重要芯片。

　　max706的应用

　　MAX706 是一款集成微处理器复位控制器和看门狗定时器的高可靠性芯片，广泛应用于各种嵌入式系统、电源管理和工业控制场景中，主要用于保障微处理器系统的稳定启动、持续运行以及异常保护。以下是 MAX706 的主要应用分析：

　　1. 嵌入式微控制器系统

　　在嵌入式系统中，如单片机（MCU）、DSP 或 FPGA 控制器，MAX706 可用于监控电源电压和程序运行状态。当系统上电或电源波动时，MAX706 输出复位信号，保证微控制器从稳定状态启动；在程序异常或死锁时，看门狗定时器会触发复位，自动恢复系统运行。这种功能广泛应用于智能家电、自动售货机、仪器仪表及物联网设备中，提升系统可靠性和用户体验。

　　2. 电源管理与稳压系统

　　MAX706 可用于各种电源管理模块，例如 DC-DC 转换器、UPS 电源或稳压器系统。通过监控输入电源电压，当电压低于设定阈值时，MAX706 会拉低复位输出，防止微处理器或控制电路在不稳定电压下运行，避免设备故障或数据损坏。在电源波动频繁或电压瞬态较多的环境中，这一功能尤为关键。

　　3. 工业控制设备

　　在工业自动化系统中，MAX706 可监控 PLC、工业控制器或电机驱动模块的运行状态。看门狗功能能够防止系统因程序死循环或异常中断而停机，复位功能确保控制器在上电或异常恢复时从安全状态启动，从而保障生产线设备、传送带、自动化机器人等持续稳定运行。

　　4. 消费电子与通信设备

　　MAX706 也广泛应用于消费电子设备，如智能家电、机顶盒、路由器、网络交换机等。它能够在电源异常、程序死锁或手动复位情况下保护微控制器和系统逻辑，防止设备死机或数据丢失。对于通信设备，它还能保证系统在断电重启时快速恢复正常工作，提升设备可靠性。

　　5. 汽车电子及电池供电系统

　　在汽车电子、便携式电池供电设备或移动终端中，MAX706 可以监控电池电压和系统运行状态。当电池电压过低时，芯片会触发复位，保护微控制器和数据完整性；同时看门狗功能防止程序异常导致设备死机。由于其低功耗和宽温度范围（-40℃~+85℃），特别适合汽车和户外便携设备。

　　MAX706 的应用涵盖嵌入式系统、电源管理、工业控制、消费电子、通信设备及汽车电子等领域。它通过 低电压复位、看门狗定时器和手动复位功能 确保微处理器系统在上电、掉电或程序异常时稳定工作，从而提高系统可靠性、数据安全性和整体稳定性。在现代电子产品和工业控制中，MAX706 是保障微处理器正常运行和系统稳定的重要芯片。

　　max706能替代哪些型号

　　一、MAX706 的详细型号

　　MAX706 属于 Analog Devices / Maxim 的 µP 监督 (supervisor) 芯片系列 (MAX705–MAX708 / MAX813L)，主要用于监控电源电压、上电复位、看门狗和手动复位。 模拟器件+2模拟器件+2

　　在 MAX706 系列中，常见的型号变体有：

　　MAX706ESA：这是一个 SOIC‑8 版本，工业 /商业温度范围，可用于标准复位 + 看门狗功能。 LogicNeed+2模拟器件+2

　　MAX706SESA+T：类似于上面型号，标称工作温度 -40°C 至 +85°C (或类似)，有看门狗定时器。 电源网百科

　　此外，在 MAX706 所在的监督电路系列中，还有多个相关型号 (variants)：MAX705、MAX707、MAX708 和 MAX813L 等。 模拟器件+1

　　MAX705：与 MAX706 类似，但其电压门阈 (reset threshold) 等可能不同。 模拟器件+1

　　MAX707 / MAX708：与 MAX705 / MAX706 功能类似，但 RESET 输出是高电平版本 (active‑high)。 AllDatasheet

　　MAX813L：与 MAX705 类似，但 RESET 引脚为高电平 (active‑high)，并且集成看门狗。 模拟器件+1

　　这些型号都属于同一监督电路系列 (MAX705–MAX708 / MAX813L)，它们在复位电压等级 (threshold)、复位输出极性 (active low / high)、封装类型等方面有所差异。

　　二、MAX706 能替代 (或被替代) 的型号

　　在选型或替换电路中，如果 MAX706 难以获得，或者想换一个更适合用途 /电压 /输出极性的芯片，可以考虑以下几种替代型号。

　　同系列替代：MAX705

　　MAX705 是与 MAX706 同系列 (MAX705–MAX708) 的版本。功能上非常类似，也包含上电复位、看门狗 (1.6 s)、手动复位等。 模拟器件

　　唯一关键区别是电源复位门槛 (threshold)：例如不同型号的监督器有不同的监控电压。根据数据手册，MAX705 系列有 4.65V / 4.40V 等不同门槛。 模拟器件

　　如果你的系统可以接受 MAX705 的复位电压和输出特性，那么它是一个非常直接的替代方案。

　　同系列但输出高电平：MAX707 / MAX708

　　如果你的系统需要 高电平有效的复位 (RESET)，那么 MAX707 或 MAX708 是不错的选择。MAX707 / MAX708 在功能上与 MAX705 / MAX706 类似，但输出是 active‑high。 AllDatasheet

　　这样在某些微处理器或控制器中，如果复位脚需要高电平触发 (或复位逻辑是反过来的)，使用 MAX707 / MAX708 更方便。

　　低电压／不同复位逻辑：MAX813L

　　MAX813L 也是类似家族的芯片，其复位输出是高电平 (active-high)，并且集成了看门狗功能。 模拟器件

　　如果你的设计中输出复位信号逻辑是高电平，而且还需要看门狗监控，那么 MAX813L 可以作为替代。

　　国产 /第三方替代：SGM706B

　　SGMicro (圣邦微) 推出了 SGM706B，它功能上与 MAX706 非常相似：有看门狗 (1.6 s)、手动复位、上电复位，以及电压监控。 SGMICRO

　　特别是当 MAX706 价格较高或难采购时，SGM706B 是一个性价比不错的替代方案。

　　三、替代时的注意事项

　　在选择替代型号的时候，需要考虑以下几点：

　　电压监控门槛 (Threshold)：不同型号的复位电压 (如 4.40V、4.65V 等) 可能不同。选型时要确保新芯片的复位门槛与系统电压相匹配。 模拟器件

　　复位输出极性：你原来使用的是 active-low 还是 active-high？如果替代型号的复位逻辑不同 (比如 MAX707 是高电平复位)，需要修改电路。

　　看门狗超时时间：MAX706 的看门狗定时是 1.6 秒 (如果输入 WDI 没有翻转，会触发复位) 。 CSDN+1 替代型号应该有相同或兼容的看门狗特性。

　　封装兼容性：确保新芯片封装 (DIP-8、SO-8、µMAX) 能够与你的 PCB /模块布局匹配。

　　功耗：如果系统对待机电流非常敏感 (比如电池供电)，选择低功耗版本或替代可能更合适。

　　供应链 /库存：有时候替代器件的可购性比原件更好，但要确认长期供应或备货策略。

　　总结

　　MAX706 有多个变体 (如 MAX706ESA, MAX706SESA+T)；它属于 MAX705–MAX708 / MAX813L 的监督电路系列。

　　常见的 替代型号 包括同系列的 MAX705 (相近功能、不同门槛)、MAX707 / MAX708 (高电平复位版本)、MAX813L (高电平 + 看门狗)、以及 SGM706B (国产 /第三方替代) 等。

　　在替换时，需注意复位门槛、电平逻辑、看门狗超时时间和封装等兼容性。
