atmega328p的参数

　　ATmega328P 是一款基于 AVR 架构的 8 位 RISC 微控制器，其参数配置全面、资源丰富，被广泛用于嵌入式控制、Arduino 系统以及低功耗智能设备领域。其核心工作频率最高可达 20MHz，通常使用外部晶振或内部 8MHz RC 振荡器，并可通过预分频器实现不同的系统时钟配置，以在性能与功耗之间取得平衡。该芯片内置 32KB 的可编程 Flash 程序存储器，其中 0.5KB 可用作引导区；同时具有 2KB SRAM 和 1KB EEPROM，为控制程序、运行变量与长期数据存储提供了充足空间。这些存储资源配合高效的 RISC 指令集，使其能够在较低频率下仍然保持较高的执行效率。

　　在 I/O 接口方面，ATmega328P 提供多达 23 个通用数字 I/O 引脚，且大部分可复用为多种外设功能。例如其内置 3 组定时器/计数器（两个 8 位、一个 16 位），支持 PWM 输出、捕获和比较功能，非常适合电机控制、亮度调节以及脉冲处理等场景。芯片还配备 6 通道（DIP 封装）或 8 通道（TQFP/QFN 封装）的 10 位 ADC 模数转换器，最高采样精度可达到 10 位，适用于各类模拟传感器的数据采集需求。通信接口方面，ATmega328P 集成了 USART 串口、SPI 接口和 I²C（TWI）接口，方便与外部模块、传感器及其他 MCU 进行高速或多机通信。

　　该芯片拥有丰富的电源管理能力，工作电压范围为 1.8V～5.5V，可适应电池供电、USB 供电以及多种工业电源环境。其功耗表现优异，支持多种休眠模式，如空闲模式、掉电模式、待机模式等，使设备能够在非运行状态显著降低能耗。芯片还内置看门狗定时器、欠压检测（BOD）、可编程时钟分频器、内部温度传感器等功能，以提升系统稳定性与可靠性。综合而言，ATmega328P 的参数配置完整而均衡，是小型控制器项目的理想选择。

　　atmega328p的工作原理

　　ATmega328P 的工作原理基于 AVR 8 位 RISC 精简指令集架构，通过高效的流水线执行机制，使其在较低主频下依旧能保持较高的处理性能。其内部核心 CPU 包含算术逻辑单元（ALU）、寄存器组、指令译码器和控制逻辑电路。程序代码存储在内部 Flash 中，CPU 从 Flash 中按顺序取指，再通过译码器进行指令解析，然后在 ALU 中完成运算，同时各寄存器负责数据的暂存与运算配合。由于 AVR 架构具备单周期指令特性，大部分指令仅需一个时钟周期即可完成，使其效率显著高于传统 CISC 微控制器。

　　在程序运行过程中，ATmega328P 通过内部总线将 CPU、Flash、SRAM、EEPROM 和外设模块连接起来，形成统一的数据交换通道。当外设需要工作时，CPU 会通过寄存器配置相应模块，如定时器的模式设置、ADC 的采样模式、串口的波特率设置等。芯片内部包含多个中断源，当外部事件或外设事件（如引脚电平变化、定时器溢出、USART 接收完成）触发时，中断控制器会暂停主程序，跳转到对应的中断服务函数执行，从而实现对实时事件的快速响应。

　　其外设模块通过独立逻辑电路运行，如定时器内部包含分频器、计数器、比较器等电路，可自主产生 PWM 或计时，不依赖 CPU 持续参与，从而减轻 CPU 负载。ADC 模块则通过逐次逼近方式进行模数转换，通过参考电压、多路选择器和采样保持电路实现对模拟信号的数字化转换。

　　电源管理方面，ATmega328P 内置多种节能模式，芯片可根据需要关闭 CPU 时钟或部分外设，仅保留关键功能，从而降低功耗。看门狗定时器可独立运行，当程序异常时自动复位系统，提高运行可靠性。欠压检测（BOD）确保芯片在电压不足时避免错误执行。

　　ATmega328P 的工作原理是通过高效 RISC 架构、完善的外设协同机制、灵活的中断系统以及低功耗电源管理，形成一个适用于多种嵌入式应用的可靠控制核心。

　　atmega328p的作用

　　ATmega328P 的作用主要体现在嵌入式控制、智能设备管理、信号采集处理以及系统通信等多个方面，是一种通用性极强、应用范围广泛的低功耗微控制器。其核心作用是作为系统的大脑，用于执行逻辑判断、运算处理、设备管理以及任务调度等功能。由于其基于 AVR RISC 架构，指令执行效率高，使其能够在较低主频下依然保持不错的性能，从而适用于对功耗和成本敏感的电子产品。它能在不同的硬件环境中可靠运行，具备程序可编程性和可重复擦写性，使开发者能够不断迭代和优化系统功能。

　　在硬件控制领域，ATmega328P 能够管理电机、继电器、LED、蜂鸣器等外设，凭借其丰富的 PWM 输出、定时器、中断机制和 I/O 端口，使其成为驱动小型机器人、调速系统、灯光控制系统的重要核心。对于模拟信号处理，内置 10 位 ADC 可对温度传感器、光敏电阻、压力传感器、电压采样等模拟输入进行数字化处理，为系统实现数据监测和闭环控制提供基础。这使得 ATmega328P 在环境监测、智能仪表、家居自动化和可穿戴设备中发挥关键作用。

　　在通信方面，ATmega328P 集成了 UART、SPI 和 I²C 接口，可与无线模块（如 NRF24L01、ESP8266）、传感器模块、存储芯片或其他微控制器构成完整的数据交互网络。在多机协作系统或 IoT 设备中，它常作为核心节点或从节点处理数据并传输至上层系统。其 EEPROM 还能保存关键配置参数，使设备掉电后仍能保持重要数据。

　　由于其开发环境成熟、资料丰富、生态完善，被广泛用于教学实验和快速原型开发。Arduino Uno、Nano 等平台均采用 ATmega328P，使其成为电子学习者、创客以及工程师的经典入门级控制芯片。总体来说，ATmega328P 的作用不仅是完成基本的控制和逻辑处理任务，还承担系统协调、通讯管理与智能响应的重要角色，是许多中小型电子系统不可或缺的核心控制器。

　　atmega328p的特点

　　ATmega328P 作为一款经典的 8 位 AVR 微控制器，其特点主要体现在稳定性高、功耗低、资源丰富、易开发以及成本优势等方面，使其成为众多嵌入式系统、智能设备以及 Arduino 平台的核心芯片。首先，它采用 AVR RISC 精简指令集架构，并具备单周期指令执行机制，使其在 8 位 MCU 中具有较高的效率，能够在较低主频下完成复杂的控制任务。其最高工作频率可达 20MHz，同时保持良好的响应速度和整体性能，足以满足多数中小型控制系统的需求。

　　ATmega328P 的外围资源非常丰富，它集成了 32KB Flash、2KB SRAM 和 1KB EEPROM，能够支持中等规模的控制程序、运行变量以及长期参数存储。同时提供 23 个通用 I/O 引脚，可复用为定时器、PWM、UART、SPI、I²C 等多种功能，使其具备高度灵活的引脚配置能力。内置 10 位 ADC（6～8 通道）让其能够兼容多种模拟传感器，适用于环境监测、数据采集等应用。其 3 个定时器、多个比较通道和捕捉功能使得电机控制、PWM 调光、时间测量等任务变得十分方便。

　　在功耗方面，ATmega328P 支持多种省电模式，如 Power-down、Standby、Idle 等，可根据任务需求关闭 CPU 或外设，从而实现极低功耗运行。这使其非常适合电池供电的设备，如可穿戴设备、传感节点以及节能型控制器。

　　ATmega328P 的稳定性与抗干扰能力较强，内置欠压检测（BOD）、看门狗定时器等保障系统长期可靠运行。其开发生态极为成熟，包括 Arduino IDE、Atmel Studio、PlatformIO 等多种开发工具支持，配套资料、社区资源丰富，学习成本低、调试便利。由于成本低廉、供应稳定，它广泛用于教育、产品开发与大规模生产。

　　ATmega328P 的主要特点是高性价比、资源完善、低功耗可靠以及极强的开发生态优势，使其成为入门级乃至专业领域广受欢迎的微控制器解决方案。

　　atmega328p的应用

　　ATmega328P 的应用非常广泛，覆盖从基础教育到工业设备、小型智能系统等众多领域，其核心优势在于低功耗、高稳定性、外设丰富以及开发生态成熟，使其能够胜任各种中小型控制任务。在消费类电子和创客领域，ATmega328P 是 Arduino Uno、Arduino Nano 等常用开发板的主控芯片，因此广泛应用于电子教学实验、DIY 原型制作、创客项目和智能硬件研发。初学者可以利用其丰富的 I/O 接口以及众多周边模块（如温湿度传感器、LCD 屏幕、无线模块等）快速搭建功能原型，而工程师也能够基于它进行快速验证与方案雏形构建。

　　在智能家居领域，ATmega328P 能够作为核心控制器管理传感器、执行器以及通信模块，实现灯光控制、温度监测、安全报警、水位检测等功能。其 10 位 ADC 能够对多种模拟信号进行采样，因此在智能门锁、环境监测器、小型空气净化器等产品中具有较高应用率。再加上 UART、SPI、I²C 多种通信接口，使其能够与 WiFi、蓝牙、LoRa 等模块协同工作，从而成为物联网终端设备中的微控制节点。

　　在工业和仪器仪表领域，ATmega328P 由于稳定可靠、抗干扰能力强、成本低，被用于小型测控系统，如温控仪、PLC 辅助模块、数据采集终端、简易自动化装置、电机驱动控制器等。其定时器、PWM 和外部中断功能，使其在自动化流量控制、阀门调节、电机调速等应用中表现突出。

　　它在可穿戴设备、小型机器人、农业监测设备、车载辅助系统中也得到广泛应用。例如小型无人车的速度控制、循迹模块处理、避障逻辑判断等，都可依托 ATmega328P 完成。其低功耗特性让其非常适用于电池供电的系统，如手持仪表、便携式检测工具和远程传感节点。

　　ATmega328P 由于生态成熟、稳定可靠、外设丰富，是各类中低复杂度嵌入式系统的理想选择，几乎涵盖了消费电子、工业控制、物联网和教育研究等多种应用领域。

　　atmega328p能替代哪些型号

　　一、ATmega328P 的详细型号分类

　　ATmega328P 在市场上主要以不同封装、不同订购代码（Ordering Code）和不同温度/等级区分型号，尽管内部功能一致，但在引脚数量、散热能力、适用场景以及封装工艺上有所区别。常见型号如下：

　　封装型号分类

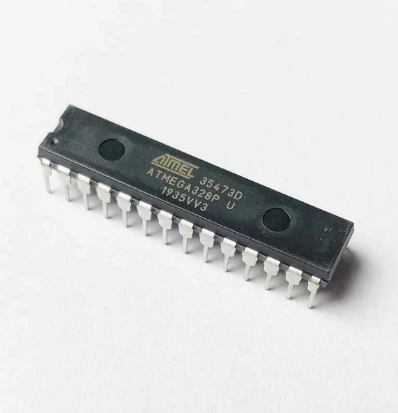

　　ATmega328P-PU（DIP-28）：采用 28 引脚双列直插封装，适合面包板实验、教学用开发板（如 Arduino UNO），便于手工焊接和快速原型开发。

　　ATmega328P-AU（TQFP-32）：采用 32 引脚 TQFP 封装，引脚数更多，支持 8 通道 ADC，适用于小型控制板量产。

　　ATmega328P-MU（QFN-32）：32 引脚 QFN 封装，散热性能好、体积最小，适用于高密度 PCB 布局和便携设备。

　　ATmega328P-AN、ATmega328P-AUR 等扩展型号：其中“N”表示 Tray 包装，“R”表示卷带包装（Reel），用于贴片产线自动化。

　　温度与电压等级分类

　　ATmega328P-20PU / -20AU / -20MU：支持最高 20MHz 系统频率，为最常见型号。

　　ATmega328P-20 系列均为工业级温度范围（-40℃～85℃），适合工业产品。

　　一些特殊批次包含汽车级型号 ATmega328PB-AN 等，其耐温范围更广，但属于扩展品类。

　　ATmega328PB（增强版）

　　虽然属于衍生型号，但经常与 328P 归为同系列：

　　增加了额外的定时器、USART、I2C 接口，引脚功能更丰富。

　　封装与 328P 基本一致，软件上存在部分差异，但可作为功能升级选项。

　　总体来看，ATmega328P 的主要型号差异在封装形式、引脚数量、包装方式与温度等级，而内部核心功能基本保持一致，使其能够适应从教学、消费电子到工业应用的不同需求。

　　二、ATmega328P 能替代哪些型号

　　ATmega328P 因为稳定性高、外围资源丰富、资料完备、功耗低且价格合理，因此在许多项目中可以替代多款 8 位 MCU。下面按兼容程度从高到低进行说明。

　　1. 可直接替代的型号（同系列或高兼容度）

　　ATmega328（旧版，无 P）

　　328P 是其低功耗版，脚位、寄存器、功能结构几乎一致。

　　在多数应用中可以直接替换，程序无需改动。

　　ATmega328PB（增强版）

　　328PB 功能更多，如双 USART、双 I²C，但与 328P 引脚兼容度高。

　　328PB 替代 328P 基本无需硬件修改，只需软件适当调整。

　　Arduino Uno、Nano 所基于的 ATmega328P Bootloader 芯片版本

　　328P 可直接用于 Arduino 系统，等效替代官方同系列芯片。

　　在教育、创客、DIY 设备中替代效果最好。

　　2. 可部分替代的 8 位 AVR 微控制器

　　在同为 AVR 核心的情况下，只要设备对外设资源要求不完全一致，ATmega328P 可替代以下型号：

　　ATmega168 系列（ATmega168 / 168A / 168P）

　　功能一致度很高，引脚完全兼容。

　　主要差异是 Flash 容量：16KB vs 32KB。

　　在程序空间不足的情况下，用 328P 替代 168 是常见升级方式。

　　ATmega88、ATmega48 系列

　　同系列不同存储容量产品，328P 属于最大容量版本。

　　在硬件上完全兼容，可直接替换实现升级。

　　程序需重新编译，因为容量变化会影响编译器优化设置。

　　ATmega8（较早期产品）

　　引脚兼容度高，但部分寄存器位不同。

　　需要在软件文档上做少量适配。

　　在老旧设备中，许多厂家以 328P 替代逐步实现迭代。

　　这些替代方式多用于生产升级、库存替换、提高程序空间等需求。

　　3. 可跨品牌替代的 MCU（需软硬件部分适配）

　　这些 MCU 并非 AVR 架构，但在应用功能上可被 ATmega328P 替代，只需软件重写或接口调整：

　　PIC16F877A、PIC16F1938 等 PIC16 系列 MCU

　　同样是 8 位 MCU，资源配置相近。

　　需要重新编程，因为 PIC 为哈佛结构，指令集不同。

　　通常在量产产品中，PIC 与 AVR 可互相替代，但需完整迁移代码。

　　STC89C52、STC15 系列 8051 MCU

　　在许多低成本控制器中常见。

　　ATmega328P 可替代其逻辑控制、PWM、串口通信等功能。

　　因为 8051 与 AVR 架构完全不同，所以需要重新开发软件。

　　N76E003、CH552 等国产 8 位 MCU

　　常用于低成本电子产品。

　　ATmega328P 可在性能、资源稳定性上作为高可靠替代方案。

　　程序与时钟配置需完全重写。

　　4. 适用于功能升级需求的替代场景

　　ATmega328P 常被用来替代以下设备进行产品升级：

　　能力不足的 8 位 MCU（Flash < 16KB）

　　如 ATtiny 系列、低容量的 PIC 或 8051，用 328P 增加：

　　更大程序空间

　　更多 I/O

　　更高稳定性

　　多通信接口（UART/SPI/I2C）

　　对功耗有要求的旧芯片

　　ATmega328P-P（P 代表 picoPower）在低功耗表现优于许多早期 8 位 MCU。

　　适合电池供电、传感节点产品替代。

　　需要 Arduino 开发生态的场景

　　可替代大量通用控制芯片，使开发效率显著提升。

　　总结

　　ATmega328P 的型号主要由封装（PU、AU、MU）和温度等级（20MHz 工业级）区分，同时包含增强版 ATmega328PB 等衍生型号。在替代方面，它可以直接替代 ATmega328、168、48、88 等同系列 AVR 芯片，也能跨品牌替代 PIC、8051 以及国产 8 位 MCU，但需进行软件适配。凭借稳定性高、资源丰富、开发生态强等优点，ATmega328P 成为了中小型控制系统中最具通用价值的 MCU 芯片之一。
