74LS161的参数

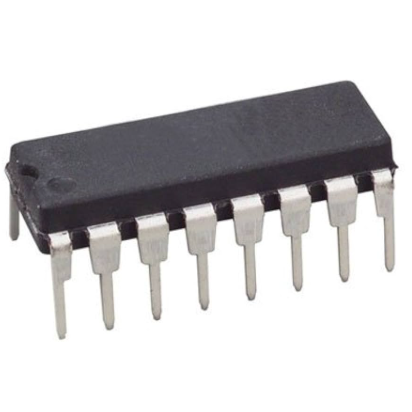

　　74LS161是一款典型的TTL同步4位二进制计数器，其主要技术参数反映了其工作特性、电气性能和逻辑能力。该芯片通常采用DIP-16封装形式，供电电压范围为4.75V至5.25V，推荐工作电压为5V。它的输入逻辑兼容标准TTL电平，逻辑低电平输入电压最大为0.8V，逻辑高电平输入电压最小为2.0V，能够与大多数TTL和CMOS逻辑电路直接连接。

　　在电气特性方面，74LS161的最大静态功耗较低，典型值为20mW左右。输入电流在逻辑低时约为-0.4mA，逻辑高时最大约为20μA；输出电流能力较强，输出低电平时可吸收约8mA电流，输出高电平时可提供约0.4mA电流。其输出逻辑电平在低电平时最大为0.4V，高电平时最小为2.7V。

　　在速度特性上，74LS161的最大工作频率可达约30MHz至40MHz（典型值视厂商略有不同），传播延迟时间一般在20ns至25ns之间，这使其适用于高速计数和定时应用。器件的同步计数特性确保所有输出位在同一个时钟沿变化，从而消除了异步计数器常见的计数误差问题。

　　该芯片还具有多个控制信号端口，如异步清零端（CLR）、同步置位端（LOAD）、使能端（ENP、ENT）以及进位输出端（RCO）。通过合理配置这些端口，可以实现计数器的清零、预置、级联扩展及多模块同步操作等功能。

　　在环境特性上，74LS161可在0℃至70℃的商用温度范围内稳定工作，存储温度范围为-65℃至150℃。它具有良好的抗干扰能力和可靠的逻辑性能，是工业控制、仪器仪表、数字时序电路等领域中常用的高速计数器芯片之一。

　　74LS161的工作原理

　　74LS161是一种同步4位二进制计数器，其内部由四个触发器、组合逻辑门电路及控制逻辑组成。其核心功能是在时钟信号的作用下按照二进制序列进行计数，从0000到1111（即0到15），然后循环回到0000重新开始。由于采用同步设计，所有触发器在同一个时钟上升沿同时触发，从而有效避免异步计数器中常见的计数延迟和误差问题。

　　该芯片具有四个输出端Q0、Q1、Q2、Q3，用于输出当前的计数状态。时钟输入端（CLK）是计数的驱动信号，每当CLK产生一个上升沿且使能条件满足时，计数器就加1。其内部逻辑确保四个触发器按照二进制顺序进位。

　　74LS161具有两个使能输入端ENP和ENT，只有当这两个端都为高电平时，计数器才能响应时钟脉冲继续计数；任意一个为低电平时，计数暂停。它还提供一个异步清零端CLR，当CLR输入为低电平时，无论时钟信号或其他控制端状态如何，计数器都会立即清零（输出变为0000）。此外，还有一个同步置位端LOAD，用于将预设数据D0～D3同步加载到输出端Q0～Q3中，LOAD为低电平时，计数器在下一个时钟沿把输入数据锁存到输出端。

　　芯片的RCO（Ripple Carry Output）为进位输出端，当计数器达到1111且ENT为高时，RCO输出高电平信号，可用作下一级计数器的级联输入，从而扩展计数范围至8位、12位或更高。

　　74LS161通过同步触发、逻辑控制和清零/预置机制，实现了高精度、低延迟的二进制计数。其可靠的同步结构使其在数字定时、频率分频、信号测量、脉冲计数和状态机等场合中被广泛应用。

　　74LS161的作用

　　74LS161的主要作用是实现同步二进制计数、频率分频、定时与顺序控制等功能，是数字电路中极为常见的一种基础逻辑器件。由于它能够在时钟信号的控制下稳定、准确地进行从0到15的计数，因此被广泛应用于数字系统的核心逻辑设计中，如定时器、计数显示器、波形发生器以及自动控制系统等。

　　在计数功能方面，74LS161可用于对输入脉冲进行累加计数，从而实现事件计数、脉冲频率测量等功能。例如，在频率计数器中，每个输入脉冲都会使计数值增加1，经过一定时间后即可通过输出端Q0～Q3读出累计脉冲数量。通过进位输出端RCO可以将多个74LS161级联使用，从而实现更大位数的计数，比如8位或16位计数系统。

　　在分频应用中，74LS161可将高频时钟信号转换为低频输出信号。由于它按二进制规律递增计数，每一个输出位的翻转频率都是输入时钟频率的1/2、1/4、1/8、1/16，因此可以直接从Q0～Q3获得不同分频比的时钟信号。这一特性使其在数字时钟、波形整形、电机控制等场合中非常有用。

　　此外，74LS161还可用于实现顺序逻辑控制功能，例如状态机、数据采样控制或扫描控制。通过配合逻辑门、译码器等外围电路，74LS161能控制系统按一定顺序执行操作，从而构成简单的控制逻辑单元。

　　由于采用低功耗肖特基TTL技术，74LS161不仅响应速度快、稳定性高，还能在复杂的工业与自动化控制系统中长期可靠运行。因此，它既是教学与实验中常用的基础逻辑芯片，也是在实际工程设计中经常被选用的关键计数与控制器件。

　　74LS161的特点

　　74LS161是一款性能优良的同步4位二进制计数器芯片，属于低功耗肖特基TTL逻辑系列（Low Power Schottky TTL，简称LS系列）。它在设计上结合了高速响应与低功耗特性，具备可靠的逻辑性能和广泛的适用性，是数字电路中常用的核心器件之一。

　　74LS161最大的特点是同步计数结构。与异步计数器不同，它的所有触发器都在同一时钟上升沿同时翻转，从而有效避免了因触发延迟而产生的误差或毛刺。这种同步特性确保了计数输出的稳定性和准确性，尤其适用于高速信号处理和精确定时的应用。

　　它具有多种控制功能。芯片配备了异步清零端（CLR）、同步置位端（LOAD）、双使能端（ENP与ENT）以及进位输出端（RCO），能够灵活实现清零、预置、暂停计数、级联扩展等操作。例如，当CLR置低时计数器立即清零，而LOAD置低时则可在下一个时钟脉冲加载预设数据，这为复杂逻辑系统设计提供了极大的灵活性。

　　74LS161在性能与电气参数方面表现优异。其典型工作电压为5V，最大工作频率可达约30MHz至40MHz，传播延迟时间仅约20ns左右，能满足高速计数与定时需求。由于采用LS工艺，其功耗比普通TTL系列更低，具有较高的能效比。

　　74LS161支持级联扩展功能。当多个计数器串联时，通过RCO信号即可实现更高位数的计数系统，如8位、12位甚至16位计数。这使得它在数字时钟、脉冲分频器、计数显示器以及数据采集系统中具有广泛的应用价值。

　　74LS161还具有高兼容性与可靠性。它可直接与其他TTL或CMOS逻辑电路接口，抗噪声能力强，适应工作温度范围宽，运行稳定。因此，该芯片在教学实验、工业控制、仪表仪器及数字系统设计中被广泛采用，是一款功能齐全、性能可靠的经典计数器芯片。

　　74LS161的应用

　　74LS161作为一款高速同步4位二进制计数器，在数字电路系统中有着极为广泛的应用。其核心功能是对时钟脉冲进行计数、分频或顺序控制，因此被广泛用于定时、脉冲控制、频率测量、数字显示以及自动控制等多个领域。

　　在频率分频器中，74LS161能够将高频输入信号分频为低频输出信号。由于计数器内部输出端Q0、Q1、Q2、Q3依次以输入时钟频率的1/2、1/4、1/8、1/16的频率翻转，因此可直接获得多级分频信号。这种特性在数字时钟、信号同步电路以及通信系统的时序控制中十分有用。

　　在数字定时器和顺序控制电路中，74LS161常用作时间基准或状态控制核心。通过配合译码器和逻辑门电路，可以使系统按设定的时间间隔或顺序执行操作，例如用于工业控制设备中的动作控制逻辑、仪器扫描控制及数据采样过程管理。

　　在事件计数系统中，它可用于统计输入脉冲的数量，如在数字频率计数器、光电传感器计数系统、生产线检测装置中，74LS161可根据输入信号进行准确的累积计数，并通过级联扩展实现更大范围的计数功能。

　　在显示驱动与数据控制中，74LS161与数码管驱动器或译码显示芯片相结合，可实现计数显示功能。例如，配合74LS47或CD4511可直接将计数值显示为十进制数，用于电子时钟、计步器或测量仪表。

　　74LS161还可作为可编程逻辑控制单元的一部分，通过LOAD端输入预置数据来实现任意起点的计数，适合需要灵活初值控制的系统。由于其同步结构、速度快、可靠性高，74LS161在教学实验、科研仪器及各类嵌入式系统设计中都占有重要地位，是数字逻辑设计中不可或缺的基础器件之一。

　　74ls161能替代哪些型号

　　74LS161是属于74系列TTL逻辑芯片中的经典同步4位二进制计数器，其型号繁多，主要根据封装类型、温度等级和系列工艺进行区分。常见的详细型号包括：

　　标准LS系列型号：

　　SN74LS161N：德州仪器（TI）生产的标准DIP-16封装版本，适用于商业温度范围（0℃~70℃）。

　　MC74LS161N：摩托罗拉（Motorola）生产的DIP封装版本，与SN74LS161N功能完全兼容。

　　74LS161D：德州仪器或其他厂商的SOIC封装版本，更适合表面贴装（SMT）生产工艺。

　　工业级和温度范围扩展型号：

　　SNJ54LS161J：德州仪器生产的工业温度范围型号（-40℃~85℃），适用于工业控制及环境条件较苛刻的应用。

　　MC54LS161J：摩托罗拉工业级型号，功能与SNJ54LS161J一致，支持更宽的温度范围。

　　低功耗或高速衍生型号：

　　74LS161ACN：采用AC逻辑工艺，具有更高的速度和抗干扰能力，可适用于高速计数及时序电路。

　　F74LS161：飞利浦（Philips/NXP）生产的封装型号，标准功能一致，支持DIP和SOIC封装。

　　在了解详细型号之后，讨论74LS161的可替代型号主要涉及功能兼容性、封装匹配以及电气特性相似性。由于74LS161是一款标准的4位同步二进制计数器，其功能和接口在逻辑电路设计中比较通用，因此可以替代以下几类型号：

　　同系列兼容型号：

　　74LS162：虽然74LS162和74LS161都是同步4位二进制计数器，但74LS162的异步清零端和置位端设计稍有不同，如果控制逻辑调整得当，可用作74LS161的替代方案。

　　74LS190/74LS191：这类芯片是可预置同步计数器（可上/下计数），在仅需要上计数功能时，也可替代74LS161，并可通过外部接线实现类似功能。

　　CMOS系列兼容型号：

　　CD40161：这是CMOS工艺的4位同步二进制计数器，工作电压范围更宽（3V~15V），逻辑功能与74LS161一致。虽然CMOS逻辑电平不同于TTL，但在大多数设计中通过电平转换或直接兼容接口，也可以作为替代使用。

　　CD74HC161、CD74HCT161：高性能CMOS版本（HC/HCT系列），具有低功耗、高速特性，并与74LS161在逻辑功能和引脚排列上完全兼容，适合现代表面贴装电路的升级替换。

　　其他厂商兼容型号：

　　F74LS161（飞利浦/NXP）和HCF161（ST）均是功能与74LS161完全兼容的计数器芯片，可以直接替换，适用于需要不同供应商备选件或不同封装形式的场合。

　　74LS161的替代选择可以根据逻辑兼容性、封装类型、电气参数以及工作温度范围来确定。标准LS系列芯片、HC/HCT系列CMOS芯片以及工业级54系列芯片都是可行的替代方案。在实际应用中，若电路设计要求高速响应且与TTL逻辑完全兼容，可优先选择HC/HCT或AC系列型号；若要求宽温度适应性，则可选择54LS工业级型号。同时，替代过程中需注意清零、置位端口的逻辑特性、时序参数以及电平匹配，确保系统功能与原设计保持一致。

　　通过合理选择和替代，74LS161不仅可以在现有设计中继续发挥作用，还能在升级、改造或元器件供应紧张的情况下保持系统的稳定运行和灵活应用。
