2n7002的分类

　　2N7002是一种N沟道增强型金属氧化物半导体场效应晶体管（MOSFET），广泛应用于各种电子电路中。它属于小功率MOSFET，具有低导通电阻、低电压和高电流的特性，适用于低电压、低功耗的开关和信号切换应用。

　　1. 基本类型

　　2N7002属于场效应晶体管（FET）中的MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor，金属氧化物半导体场效应晶体管）。MOSFET是一种电压控制器件，通过栅极电压来控制漏极和源极之间的电流。2N7002是N沟道增强型MOSFET，这意味着它需要在栅极施加正电压（相对于源极）才能导通电流。

　　2. 结构类型

　　2N7002的结构是增强型，这意味着在栅极和源极之间施加正电压时，晶体管才会导通。当栅极电压小于阈值电压（2.5V）时，晶体管处于截止状态，没有电流流过。当栅极电压大于阈值电压时，栅极和源极之间的电场会使漏极和源极之间形成一个导电通道，电流开始从漏极流向源极。

　　3. 主要用途

　　2N7002主要用于开关应用，如开关电源、信号切换等。它也常用于微控制器I/O口驱动小负载、电平转换电路、逻辑电路等低电压、低电流的控制场景。由于其低导通电阻和低功耗特性，2N7002非常适合在电池供电的便携式设备中使用。

　　4. 关键参数

　　2N7002的关键参数包括：

　　最大漏极-源极电压（VDS）：60V

　　最大漏极电流（ID）：200mA

　　最大功耗（Pd）：300mW

　　导通电阻（RDS(on)）：通常在0.7欧姆以下

　　阈值电压（VGS(th)）：2.5V

　　这些参数使得2N7002能够在低电压和低电流条件下高效工作，适用于各种低功耗应用。

　　5. 封装形式

　　2N7002最常见的封装形式是SOT-23，这是一种小型表面贴装封装，适合在高密度电路板上使用。SOT-23封装具有三个引脚，分别是栅极（G）、漏极（D）和源极（S）。这种封装形式不仅节省空间，还具有良好的热性能和电气性能。

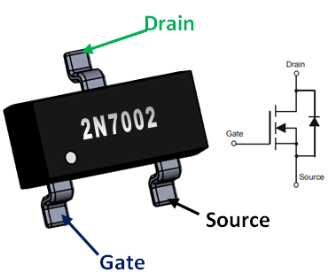

　　6. 引脚定义

　　对于SOT-23封装的2N7002，引脚定义如下：

　　左边引脚：栅极（G）

　　中间引脚：漏极（D）

　　右边引脚：源极（S）

　　7. 主要特点

　　2N7002的主要特点包括：

　　电压控制器件：通过栅极电压控制漏极电流，驱动功耗低。

　　高速开关：开关速度较快，适用于高频电路。

　　输入阻抗高：对前级电路负载小。

　　低导通电阻：提供低电压降和高电流输出。

　　低功耗：适用于低功耗电路。

　　8. 常用替代或类似器件

　　2N7002的常用替代或类似器件包括2N7000、BS170、BSS138、IRLML2402等。这些器件在参数和性能上与2N7002非常接近，可以根据具体应用需求选择合适的替代品。

　　9. 购买注意事项

　　市场上存在大量不同品牌生产的2N7002，性能和质量可能有所差异。购买时需注意后缀（如2N7002K），并选择知名品牌（如ON Semiconductor、Vishay、Diodes Incorporated、STMicroelectronics等）通过正规渠道购买，以确保产品质量和可靠性。

　　2N7002是一款非常基础、低成本、易用的N沟道增强型小功率MOSFET开关管，广泛应用于低电压、小电流的开关控制任务，特别是在单片机、Arduino、Raspberry Pi等数字电路项目中驱动继电器、LED、小电机等负载。

　　2n7002的工作原理

　　2N7002是一种N沟道MOS场效应晶体管（MOSFET），广泛应用于电源管理、电路保护、信号放大和信号开关等领域。其工作原理基于场效应，通过控制栅极电压来调节源极和漏极之间的电流。

　　2N7002由三个电极组成：源极（Source）、漏极（Drain）和栅极（Gate）。栅极与源极之间有一层绝缘层，称为栅介质（Gate Oxide）。当栅极施加正电压时，栅极和源极之间形成一个电场，使得N型沟道中的电子被吸引到栅极附近，从而形成一个导电通道。这个导电通道连接了源极和漏极，使得电流可以从源极流入漏极。当栅极施加负电压时，栅极和源极之间的电场被抑制，导电通道被关闭，电流无法从源极流入漏极。

　　2N7002的导通电压（阈值电压，VGS(th)）为2.5V，这意味着当栅极与源极之间的电压大于2.5V时，晶体管开始导通。随着栅极电压的增加，导电通道的电阻减小，电流也会增加。2N7002的最大电流（ID）为200mA，可以满足大多数低功率电路的需求。其额定电压（VDS）为60V，可以在该电压范围内工作。

　　2N7002的低电阻特性使其在低电压降和高电流输出方面表现出色。它的动态电阻很小，可以快速地开关，适用于高频电路。此外，2N7002的低功耗特性使其在低功耗电路中得到广泛应用。

　　在实际应用中，2N7002可以用于电源开关。当栅极施加正电压时，2N7002导通，电源输出电压可以传递到负载上；当栅极施加负电压时，2N7002截止，电源输出电压被切断。此外，2N7002还可以用于信号放大和信号开关等电路中，提供稳定的信号放大功能。

　　2N7002的工作原理基于场效应，通过控制栅极电压来调节源极和漏极之间的电流。其低电阻、高电流、高速开关和低功耗等特性使其在各种电子电路中得到广泛应用。

　　2n7002的作用

　　2N7002是一种N沟道MOS场效应晶体管（MOSFET），在电子电路中具有广泛的应用。它的主要作用包括开关控制、信号放大、电源管理等。以下是2N7002在不同应用场景中的详细作用。

　　首先，2N7002在开关控制中的应用非常普遍。作为一种电压控制器件，2N7002通过在栅极（Gate）施加电压来控制源极（Source）和漏极（Drain）之间的导通状态。当栅极电压大于阈值电压（通常为2.5V）时，2N7002导通，允许电流从漏极流向源极；当栅极电压低于阈值电压时，2N7002截止，阻止电流通过。这种快速的开关特性使得2N7002在数字电路、继电器驱动、电机控制等领域得到广泛应用。

　　2N7002在信号放大方面也有重要应用。在放大器电路中，2N7002可以作为电流控制开关，通过调节栅极电压来控制源极和漏极之间的电流，从而实现对输入信号的放大。由于2N7002具有低电阻和高电流输出的特点，它能够在低电压下工作，适用于各种低功耗电路。

　　2N7002在电源管理系统中也发挥着重要作用。在开关电源、直流-直流转换器等电路中，2N7002常用于控制输出电压的调节。通过快速开关特性，2N7002能够实现高效的电源管理，确保电源系统的稳定运行。例如，在开关电源的控制电路中，2N7002作为开关管，通过控制其导通状态来调节输出电压，实现对负载的精确供电。

　　2N7002还具有低功耗的特点，适用于电池供电设备和便携式电子设备。它的低电阻和低电压特性使得在低功耗电路中使用时，能够有效减少能量损耗，延长电池寿命。例如，在智能手机、平板电脑等便携式设备中，2N7002常用于电源管理模块，实现对电池电量的高效管理。

　　2N7002作为一种N沟道MOSFET，在电子电路中具有广泛的应用。它的快速开关特性、低电阻、高电流输出以及低功耗等特点，使其在开关控制、信号放大、电源管理等领域发挥着重要作用。随着电子科技的不断发展，2N7002将在更多领域展现出其独特的应用价值，为电子设备的性能提升和能效优化做出贡献。

　　2n7002的特点

　　2N7002是一种N沟道MOS场效应晶体管（MOSFET），具有许多独特的特点，使其在各种电子电路中得到广泛应用。以下是2N7002的主要特点：

　　低电阻：2N7002的Drain-Source电阻（RDS(on)）非常低，通常在0.7欧姆以下。这一特性使得2N7002在导通状态下能够提供低电压降和高电流输出，非常适合用于低功耗电路。

　　高电流：2N7002的最大电流（ID）为200mA，可以满足大多数低功率电路的需求。这一特性使得2N7002在各种小型电子设备中表现出色。

　　高速开关：2N7002的动态电阻（rDS(on)）很小，通常在0.5欧姆以下。这一特性使得2N7002能够快速地开关，适用于高频电路。其开启和关闭时间分别为15ns和8ns，进一步增强了其在高速应用中的性能。

　　低电压操作：2N7002的阈值电压（VGS(th)）为2.5V，这意味着当Gate-Source电压大于2.5V时，晶体管才开始导通。这一特性使得2N7002能够在低电压下工作，非常适合用于电池供电的便携式设备。

　　低功耗：由于2N7002的低电阻和低电压特性，它在工作时的功耗非常低。这一特性使得2N7002在低功耗电路中具有显著优势。

　　表面贴装封装：2N7002采用表面贴装型（SMD）封装，具体为TO-236封装。这种封装方式使得2N7002在印刷电路板（PCB）上的安装更加方便，节省空间，适合高密度电路设计。

　　紧凑的尺寸和重量：2N7002的尺寸为3.05mm x 1.4mm x 0.95mm，重量仅为0.019g。这一特性使得2N7002在小型化和轻量化设计中具有明显优势。

　　高耐压：2N7002的额定电压（VDS）为60V，可以在较宽的电压范围内工作。这一特性使得2N7002在高压应用中也能表现出色。

　　可靠的性能：2N7002具有高饱和电流容量，可靠且坚固。其低输入电容和低栅极阈值电压使得它在各种工作条件下都能保持稳定的性能。

　　广泛的应用领域：2N7002在电动汽车、电源管理、逻辑电平转换、小信号放大器等应用中都有广泛的应用。其独特的性能和特性使其成为许多电路设计师的首选。

　　2N7002作为一种N沟道MOSFET，凭借其低电阻、高电流、高速开关、低电压操作、低功耗、表面贴装封装、紧凑的尺寸和重量、高耐压、可靠的性能以及广泛的应用领域等特点，成为电子电路设计中不可或缺的重要元件。

　　2n7002的应用

　　2N7002是一款N沟道场效应管（MOSFET），因其优异的性能和广泛的适用性，在电子领域得到了广泛应用。其主要应用领域包括开关电源、小信号放大、信号调制、电子开关和音频设备等。

　　在开关电源中，2N7002常被用作开关元件。开关电源通过控制开关管的导通和截止状态，实现电能的高效转换。2N7002具有低导通电阻和快速开关特性，能够显著提高电源系统的效率和稳定性。例如，在直流-直流转换器中，2N7002作为开关管，通过控制其导通状态来调节输出电压，确保电源系统的高效运行。

　　2N7002在小信号放大电路中也有广泛应用。由于其高输入阻抗和低噪声特性，2N7002能够高效放大电信号。在低功耗放大器中，2N7002作为小信号的开关，能够实现信号的高效放大和调节。例如，在传感器信号处理电路中，2N7002可以用于放大微弱的传感器信号，提高信号的信噪比和传输距离。

　　2N7002在信号调制和解调过程中也发挥着重要作用。在调制解调器中，2N7002用于信号的调制和解调，实现信号的高效传输和处理。例如，在无线通信系统中，2N7002可以用于调制和解调射频信号，提高通信系统的传输速率和可靠性。

　　在电子开关应用中，2N7002凭借其低导通电阻和快速开关特性，成为理想的选择。例如，在LED驱动电路中，2N7002可以用于控制LED的亮灭和亮度调节，实现高效节能的照明效果。在电磁阀控制电路中，2N7002可以用于控制电磁阀的开关状态，实现精确的流体控制。

　　在音频设备中，2N7002也发挥着重要作用。在音频放大和混音设备中，2N7002可以作为信号开关或放大器元件使用，实现音频信号的高效放大和处理。例如，在音响系统中，2N7002可以用于放大音频信号，提高音响系统的音质和输出功率。

　　2N7002凭借其优异的性能和广泛的应用领域，成为现代电子设计中不可或缺的重要元件。无论是在消费电子、通信设备还是工业控制，2N7002都能够满足多种设计需求，为工程师带来便利和灵活性。随着科技的不断进步和应用领域的拓展，2N7002将在更多领域发挥其重要作用，为电子科技的发展贡献力量。

　　2n7002如何选型

　　2N7002是一种N沟道MOS场效应晶体管，广泛应用于各种电子电路中。选型时需要考虑多个参数，以确保所选的2N7002能够满足具体应用的需求。本文将详细介绍2N7002的选型方法，并列出几种常见的2N7002型号及其参数。

　　1. 2N7002的基本参数

　　在选型之前，首先需要了解2N7002的基本参数：

　　最大漏源电压（VDS）：60V，表示漏极和源极之间的最大电压。

　　最大栅源电压（VGS）：±20V，表示栅极和源极之间的最大电压。

　　最大漏极电流（ID）：200mA，表示漏极的最大电流。

　　导通电阻（RDS(on)）：通常在0.7欧姆以下，表示漏极和源极之间的电阻。

　　阈值电压（VGS(th)）：2.5V，表示栅极电压达到该值时，晶体管开始导通。

　　封装形式：SOT-23，表面贴装型封装。

　　2. 选型考虑因素

　　在选型时，需要根据具体应用考虑以下几个因素：

　　电压要求：确保所选2N7002的最大漏源电压（VDS）能够满足电路中的电压需求。如果电路中的电压超过60V，则需要选择其他型号的MOSFET。

　　电流要求：确保所选2N7002的最大漏极电流（ID）能够满足电路中的电流需求。如果电路中的电流超过200mA，则需要选择其他型号的MOSFET。

　　导通电阻：导通电阻越低，功率损耗越小。对于低功耗应用，应选择导通电阻较低的2N7002。

　　阈值电压：阈值电压决定了栅极电压需要达到多少才能使晶体管导通。对于低电压应用，应选择阈值电压较低的2N7002。

　　封装形式：SOT-23封装适用于表面贴装，适合紧凑型设计。如果需要其他封装形式，应选择相应的型号。

　　3. 常见2N7002型号及其参数

　　以下是几种常见的2N7002型号及其参数：

　　2N7002：

　　最大漏源电压（VDS）：60V

　　最大漏极电流（ID）：200mA

　　导通电阻（RDS(on)）：2.5Ω@10V, 3Ω@5V

　　阈值电压（VGS(th)）：1~2.5V（典型1.6V）

　　封装形式：SOT-23

　　2N7002K：

　　最大漏源电压（VDS）：60V

　　最大漏极电流（ID）：340mA

　　导通电阻（RDS(on)）：2.5Ω@10V, 3Ω@4.5V

　　阈值电压（VGS(th)）：1~2.5V（典型1.3V）

　　封装形式：SOT-23

　　特点：电流能力提升近3倍，低压驱动效率更高，开关速度更快，支持ESD保护。

　　2N7002L：

　　最大漏源电压（VDS）：60V

　　最大漏极电流（ID）：200mA

　　导通电阻（RDS(on)）：2.5Ω@10V, 3Ω@5V

　　阈值电压（VGS(th)）：1~2.5V（典型1.6V）

　　封装形式：SOT-23

　　特点：与2N7002基本相同，但可能在某些参数上有所优化。

　　2N7002G：

　　最大漏源电压（VDS）：60V

　　最大漏极电流（ID）：200mA

　　导通电阻（RDS(on)）：2.5Ω@10V, 3Ω@5V

　　阈值电压（VGS(th)）：1~2.5V（典型1.6V）

　　封装形式：SOT-23

　　特点：与2N7002基本相同，但可能在某些参数上有所优化。

　　4. 选型建议

　　低功耗应用：选择导通电阻较低的2N7002，如2N7002K。

　　高电流应用：选择最大漏极电流较高的2N7002，如2N7002K。

　　低电压应用：选择阈值电压较低的2N7002，如2N7002K。

　　高频应用：选择开关速度较快的2N7002，如2N7002K。

　　紧凑型设计：选择SOT-23封装的2N7002，如2N7002、2N7002K、2N7002L、2N7002G。

　　5. 结论

　　2N7002是一种性能优良的N沟道MOS场效应晶体管，适用于多种电子电路。选型时需要根据具体应用考虑电压、电流、导通电阻、阈值电压和封装形式等因素。通过选择合适的2N7002型号，可以确保电路的稳定性和高效性。常见的2N7002型号包括2N7002、2N7002K、2N7002L和2N7002G，每种型号都有其独特的特点和优势。希望本文能够帮助您更好地理解和选择2N7002。
