LM3914的分类

　　LM3914是一款通用的LED电压显示驱动芯片，其分类主要可以从显示模式、封装形式以及电压/电流驱动能力几个方面进行区分，以满足不同应用场景的需求。

　　从显示模式上来看，LM3914支持两种基本的显示方式：点亮模式（Dot Mode）和条形模式（Bar Mode）。点亮模式下，芯片只点亮与当前输入电压对应的一个LED，使显示更为节能且清晰，适用于电池电量或电压变化监控等应用。条形模式下，从低电压到当前电压对应的所有LED依次点亮，形成条形显示，视觉效果直观，更适合音频电平表、温度计等场景的连续性显示。用户可通过芯片的MODE引脚轻松切换两种显示模式。

　　从封装形式来看，LM3914主要有DIP（Dual In-line Package）和SOIC（Small Outline Integrated Circuit）两类封装。DIP封装便于面包板实验和手工焊接，适合开发和教学用途；SOIC封装体积小，适合表面贴装（SMT）生产，适合现代电子设备对小型化、轻量化的要求。

　　从电压和电流驱动能力来看，LM3914内置10个电流源，每个输出端可独立驱动LED，输出电流可通过外接电阻进行调节，一般范围在2mA至30mA之间。这意味着芯片可适应不同亮度要求的LED显示，同时还支持直接驱动低功耗LCD显示器，扩展了其应用范围。

　　LM3914系列芯片还有一些衍生型号，如LM3915和LM3916。LM3915适用于对数刻度显示，使LED点亮符合对数信号的变化，如音频电平表。LM3916则专为VU表设计，点亮规律符合标准VU表曲线，但其核心驱动原理和LM3914相似。

　　LM3914的分类可以从显示模式、封装形式以及电流驱动能力进行区分，不同分类为设计者提供了灵活性，使其能够适应各类电压显示、音频指示、仪表面板等多种应用场景。

　　LM3914的工作原理

　　LM3914是一款电压指示驱动芯片，其核心功能是将输入的模拟电压信号转换为LED、LCD或荧光显示器的直观显示。其工作原理主要依靠内部的电压比较器阵列、可编程参考电压源和输出驱动电路协同完成。

　　在芯片内部，LM3914包含10个电压比较器，每个比较器对应一个输出端。当输入电压Vin加到芯片的输入端时，这个电压会与内部的参考电压进行比较。参考电压由芯片内部的电压基准源和外部接入的电阻网络生成，可通过调节外部电阻设置所需的满量程电压。每个比较器都有一个不同的触发电平，随着Vin的增加，输入电压超过某个比较器的参考电平时，对应的输出端就会导通，从而点亮相应的LED或其他显示器件。

　　LM3914的显示方式可分为点亮模式和条形模式。在点亮模式下，只有与输入电压对应的LED点亮，其余LED熄灭；在条形模式下，从最低端到当前电压对应的所有LED依次点亮，形成条形显示。模式切换通过芯片的MODE引脚控制，用户只需接入高低电平信号即可切换显示方式。

　　芯片的每个输出端内置可调电流源，能够直接驱动LED，无需外接缓冲器，输出电流通过外部电阻Rset设定，通常范围在2mA到30mA之间，从而可控制LED的亮度。LM3914还能实现线性或对数刻度输出，通过选择外部电阻网络和参考电压设置，实现不同电压范围和显示灵敏度。

　　LM3914具有高输入阻抗和低功耗特性，使其在电压监测和音频信号显示中应用广泛。输入信号Vin可以直接来自传感器、分压电路或音频信号放大器，经过内部比较器判断并驱动LED显示，实现电压到视觉信息的转换。

　　总的来说，LM3914通过参考电压、比较器阵列和可调输出驱动电路的协作，将模拟电压信号转换为直观的LED显示，实现了简单、高效且可调节的电压可视化功能。

　　LM3914的作用

　　LM3914的主要作用是将模拟电压信号直观地转换为视觉显示，从而实现电压或信号强度的可视化指示。通过驱动LED、LCD或荧光显示器，LM3914能够以点亮或条形的形式显示电压变化，使用户无需复杂测量即可快速了解信号的大小或状态。这种功能在电源监控、音频电平显示、传感器输出指示等领域具有重要作用。

　　LM3914常用于电压指示和监控。在电池电量监测、直流电源输出检测或其他需要实时电压反馈的场景中，LM3914可以通过LED条显示电压的高低。用户可以直观地看到电压变化，判断电池是否需要充电或电源是否正常工作。相比传统仪表，LM3914无需复杂的模拟仪表或数字显示器，仅通过LED即可实现快速反馈。

　　LM3914在音频电平显示中作用显著。它能够将音频信号经过整流和滤波后输入芯片，驱动LED显示音量或信号强度。这在调音台、音响设备或家庭音响中非常常见，可以实时观察音频信号的峰值或平均值，从而方便调节音量和音效，避免过载失真。

　　LM3914适用于传感器信号显示。温度传感器、压力传感器、光敏传感器等输出的模拟信号可以通过LM3914驱动LED显示器件，实现对环境参数的直观显示。例如，在温控系统中，LM3914可以显示温度变化范围，使用户一目了然地了解当前环境状态。

　　LM3914还能简化电路设计。芯片内部集成了电压比较器阵列、参考电压源和输出驱动电路，用户只需少量外围元件即可完成完整的显示功能，节省设计成本和空间。其可调节电流输出还能适应不同亮度和显示器件需求，进一步增强了设计灵活性。

　　LM3914的作用不仅是将模拟电压信号转化为直观的视觉显示，还能够在电源监控、音频显示和传感器信号指示等多个领域提供便捷、直观和高效的解决方案，是电子设计中非常实用的电压显示驱动芯片。

　　LM3914的特点

　　LM3914作为经典的LED电压显示驱动芯片，具有多项显著特点，使其在电子显示和信号指示领域得到广泛应用。集成度高、结构简单是其主要特点之一。芯片内部集成了10个电压比较器、电压参考源以及输出驱动电路，用户无需设计复杂的外部电路即可完成LED显示功能，大大简化了电路设计，减少了外围器件的使用。

　　LM3914具有灵活的显示模式。它可以在点亮模式（Dot Mode）和条形模式（Bar Mode）之间切换。在点亮模式下，仅点亮与当前输入电压对应的一个LED，节省功耗并便于精确观察；在条形模式下，从低电压端到当前电压对应的所有LED依次点亮，形成直观的条形显示，适用于音频电平指示或连续性电压监测。模式切换通过芯片MODE引脚控制，操作简便。

　　LM3914具有可调节的电流输出能力。每个输出端内置独立电流源，输出电流可通过外接电阻进行调节，一般范围在2mA至30mA之间。这一特点允许用户根据LED或其他显示器件的亮度要求调整驱动电流，从而保证显示效果清晰且一致。

　　LM3914还具有高输入阻抗和低功耗特性。高输入阻抗确保芯片对信号源的负载影响极小，适合与各种传感器、电压分压电路或音频放大器直接连接。低功耗特性使其适合电池供电或便携设备中使用，延长设备使用寿命。

　　LM3914的应用灵活性强也是其重要特点。芯片可以适用于各种电压监测、音频电平显示、传感器信号指示和仪表面板等场景，同时可以驱动LED、LCD或荧光显示器件。芯片支持线性和对数刻度显示，通过选择外部电阻和参考电压即可实现不同显示要求，满足多种设计需求。

　　LM3914以其高集成度、显示模式灵活、电流可调、高输入阻抗、低功耗和应用广泛等特点，成为电子显示设计中非常实用和可靠的电压显示驱动芯片，适用于各种直观可视化的电子应用场景。

　　LM3914的应用

　　LM3914因其将模拟电压信号直观转换为视觉显示的能力，在各类电子产品和仪器中拥有广泛的应用。其应用主要集中在电压显示、音频信号指示、传感器监测以及教学和实验等领域。

　　LM3914广泛应用于电压监控和电源指示。在电池电量检测、直流电源输出监控或可调稳压电源中，LM3914能够通过LED显示电压的高低，使用户无需使用数字万用表即可直观了解电源状态。例如，电池电量指示器常利用LM3914显示剩余电压，通过点亮的LED数量显示电池电量等级，便于判断何时需要充电。

　　LM3914在音频信号显示中非常常见。它可以用于音量表、VU表和音频电平指示器，将音频信号经过整流和滤波后输入芯片，驱动LED条显示音量大小或峰值强度。条形显示模式能够呈现音频信号的动态范围，帮助用户调整音量或监控信号质量，避免过载或失真。LM3914还可以与对数刻度音频信号配合，实现更符合人耳听觉特性的显示效果。

　　LM3914适用于各类传感器信号显示。温度、压力、光强、电流和电压等传感器输出的模拟信号可以直接驱动LM3914显示。例如，在温控系统中，LM3914可显示环境温度变化，使用户一目了然地了解温度等级。光敏传感器与LM3914结合，则可以实现光强指示器，用于环境光监测或自动照明控制。

　　LM3914在教学与实验中也具有重要价值。由于芯片结构简单、易于驱动LED显示，常被用于电子实验教学中演示模拟信号可视化原理，让学生直观理解电压、电流与信号强度的关系。

　　LM3914在电压监控、音频显示、传感器信号指示以及教学实验等多种场景中发挥重要作用，其可调节电流输出、灵活的显示模式以及高可靠性，使其成为电子设计中不可或缺的电压显示和信号指示解决方案。

　　LM3914的选型

　　在选择LM3914用于电子显示或信号指示电路时，需要综合考虑芯片型号、显示模式、封装类型、电流驱动能力、输入电压范围以及应用场景等因素，以确保芯片能够满足设计需求并实现可靠、直观的显示效果。LM3914系列芯片具有多种型号和衍生版本，包括标准型号LM3914N-1、LM3914N-2、LM3914N-3，以及针对不同封装和性能要求的SOIC封装型号LM3914M-1、LM3914M-2等。了解各型号的特性，有助于针对具体应用进行合理选型。

　　根据显示模式选择型号。LM3914本身支持点亮模式（Dot Mode）和条形模式（Bar Mode），用户可通过MODE引脚控制。标准型号LM3914N-1适用于大多数线性电压显示场景，既可用于条形显示，也可用于点亮显示。对于需要对数刻度显示的应用，如音频电平表，则可以考虑其衍生型号LM3915；而针对VU表的标准信号显示，LM3916是更适合的选择，但如果仍需保持线性显示，则选择LM3914N系列即可。

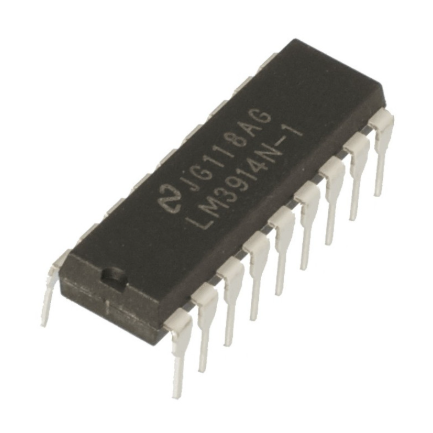

　　根据封装形式选择。LM3914常见封装包括DIP-18引脚的LM3914N和SOIC-18引脚的LM3914M系列。DIP封装适合实验、教学或手工焊接电路，而SOIC封装适合表面贴装（SMT）生产，有利于电路板小型化设计。例如，LM3914M-1和LM3914M-2是SOIC封装版本，适合现代便携设备或空间有限的仪表板应用。

　　根据电流驱动能力选择型号。LM3914内部每个输出端都包含可调电流源，输出电流可通过外部电阻Rset调节，通常范围在2mA至30mA。对于亮度要求较高的LED显示，或者需要驱动多个LED并保持均匀亮度时，应选择能够稳定输出较大电流的型号，例如LM3914N-2或LM3914M-2，配合适当的Rset可实现最佳显示效果。对于低功耗应用，如电池供电或便携仪表，可选择LM3914N-1配合低电流设置，以减少功耗。

　　根据输入电压范围和参考电压选择型号。LM3914的输入电压范围通常在1V至12V之间，通过外部电阻和内部参考电压源设置满量程电压。设计时需要确保芯片输入端的Vin在安全工作范围内。例如，在12V电源监控场景下，选择LM3914N-3并配置合适参考电阻，可实现满量程12V的线性LED显示；而在3V或5V系统中，LM3914N-1即可满足要求。

　　根据应用场景选择型号。在音频电平指示、传感器监测或电源电压指示等不同场景下，选型需考虑芯片的响应速度、显示精度和散热性能。例如，对于音频信号动态显示，LM3914N-2或M-2能够提供快速响应和稳定驱动，确保LED显示平滑且清晰；对于温度或压力传感器输出的慢变化信号，LM3914N-1或M-1即可满足显示需求，同时降低功耗。

　　设计者还应注意外围电路匹配，包括LED选择、电流限流电阻、输入滤波和参考电压设置等。正确配置外围元件能够充分发挥LM3914的性能，实现线性、稳定的显示效果。

　　LM3914的选型应综合考虑显示模式、封装形式、电流驱动能力、输入电压范围以及应用场景。常用型号包括：LM3914N-1、LM3914N-2、LM3914N-3（DIP封装）；LM3914M-1、LM3914M-2、LM3914M-3（SOIC封装）。LM3914N-1适合一般线性显示应用，LM3914N-2适合高亮度显示或快速响应场景，LM3914N-3适合高电压满量程应用；而SOIC封装型号则适合表面贴装和空间有限的应用环境。通过合理选型和外围电路设计，LM3914能够在电压监控、音频电平显示、传感器信号显示等各类场景中提供稳定、直观且高效的视觉指示效果。
