什么是LM723
LM723是一种经典的可编程电压调节器集成电路,由Fairchild和其他半导体厂商推出。它广泛应用于线性稳压电源设计中,能够提供精确的电压和电流控制。LM723内部集成了参考电压源、误差放大器、过流保护和输出驱动电路,使设计者能够方便地构建低压到中等电压的稳压电源。
LM723的工作电压范围一般为9V至40V,输出电压可以通过外接电阻进行调节,通常输出电压范围为2V至37V。同时,它支持外接晶体管以提高输出电流能力,最大输出电流可达150mA,使用外接功率晶体管后可扩展至几安培。其内部参考电压精度较高,一般为7.15V左右,可为稳压电路提供可靠的基准电压。
由于LM723具有内部保护功能,如限流保护和短路保护,使其在各种负载条件下都能安全工作。它在工业设备、实验室电源、通讯设备和仪器仪表等领域都有广泛应用。LM723以设计简单、稳定性高和应用灵活著称,是学习和设计线性稳压电源的重要器件。

LM723的分类
LM723是一种经典的线性稳压器芯片,尽管其核心功能相对固定,但根据封装形式、输出电流能力以及应用场景的不同,LM723可以进行一定的分类。理解其分类有助于设计者在电源设计中正确选型和应用。
按封装形式分类
LM723主要有两种常见封装形式:双列直插式(DIP)和小型扁平封装(SOIC或SOP)。DIP封装的LM723体积较大,便于手工焊接和实验室电路设计,是教育和实验项目中常用的型号;而SOIC/SOP封装则体积更小,适合于自动化贴片生产,适用于工业批量生产场景。封装形式的选择主要取决于PCB设计空间和生产工艺要求。
按输出电流能力分类
LM723内部本身最大输出电流约为150mA,但通过外接功率晶体管或场效应管,输出电流可以扩展到几安培。因此,按电流能力可分为低功率型(适用于小电流应用)、中功率型(通过外接晶体管扩流至1A左右)和高功率型(扩流至几安培)。这种分类更多是应用角度上的划分,而不是芯片本身型号的区别。
按电压调节方式分类
LM723可用于固定电压输出和可调电压输出两类电源设计。通过改变外接电阻分压器的阻值,可以将LM723配置为可调稳压器,输出电压在2V至37V之间变化;若采用固定电压输出设计,则外接电阻配置固定,输出电压稳定不变。这种分类主要与设计电路配置相关,而非芯片本身硬件差异。
按应用场景分类
在实际应用中,LM723可以用于低压稳压、正负双极性电源、可调稳压电源以及恒流源等场景。因此,从应用角度来看,也可以将其分为实验型应用、工业型应用和仪器仪表应用。实验型应用多用于教学和小型项目;工业型应用强调可靠性、耐热性和可扩展性;仪器仪表应用则要求高精度和低噪声。
总之,LM723虽然型号单一,但通过封装、输出能力、调节方式和应用场景的不同,可以灵活进行分类和选型,使其在各类线性稳压电源设计中得到广泛应用。
LM723的工作原理
LM723是一种高度集成的线性稳压器,其内部集成了基准电压源、误差放大器、输出驱动和保护电路,从而实现对输出电压和电流的精确控制。其工作原理可以从参考电压、误差放大、输出调节和保护机制几个方面进行分析。
LM723内部具有一个高精度电压基准源,通常为7.15V左右。这个基准电压作为稳压电路的参考标准,为输出电压提供稳定的参照。设计者可以通过外接电阻分压网络,将基准电压转换成所需的输出电压,从而实现可调稳压功能。
LM723内部的误差放大器是稳压过程的核心。误差放大器对比输入端的反馈电压与基准电压,将二者的差值放大后控制输出级。当负载变化或输入电压波动时,误差放大器会调整输出驱动,使输出电压保持稳定。例如,当负载电流增加导致输出电压下降时,误差放大器会增加驱动电流,从而维持输出电压恒定。
在输出级方面,LM723内置的晶体管驱动电路可直接提供最大150mA的电流,如果需要更大输出电流,可通过外接功率晶体管或场效应管实现扩流。通过这种方式,LM723可以灵活应用于不同功率等级的稳压电源设计。
LM723内部还集成了限流保护和短路保护功能。当输出电流超过设定阈值时,限流电路会自动限制输出电流,从而保护芯片和负载器件不受损坏。短路保护则确保在输出端意外短路时,芯片和外接元件能够安全工作,增强电源系统的可靠性。
LM723通过高精度参考电压、误差放大器的负反馈调节、可扩展输出驱动以及完善的保护机制,实现了线性稳压器的核心功能。其工作原理简单而高效,使其在实验电源、工业设备及仪器仪表等领域得到广泛应用,成为经典的可编程线性稳压器解决方案。
LM723的作用
LM723作为一种经典的线性稳压器芯片,主要作用是为电子设备提供稳定可靠的直流电压和电流供应。在电子设计中,电源的稳定性直接影响系统的性能、精度和寿命,因此LM723在各类稳压电源中扮演着关键角色。
LM723的最主要作用是电压稳压。它能够将输入电压的不稳定变化或波动,通过内部的误差放大器和反馈调节,转换为恒定的输出电压。通过外接电阻分压器,设计者可以灵活调节输出电压,使其适用于不同电路需求。无论是小型电子实验电源,还是工业设备供电,LM723都能提供精确的电压输出,保证下游电路的正常工作。
LM723可以实现电流限制功能。芯片内置限流保护电路,当负载电流超过设定值时,输出电流会被自动限制,防止过载或短路对芯片和负载造成损害。这一功能在功率扩展电路中尤为重要,通过外接功率晶体管,LM723可为大电流负载提供保护。
LM723还能用于恒流源设计。通过适当的外部电路配置,它可以将电源输出控制在恒定电流模式,这在LED驱动、电池充电和实验室测试电源中具有重要作用。恒流特性能够保护负载元件,同时提高系统的稳定性和可靠性。
LM723在电源设计中也具有参考电压作用。芯片内部的高精度基准电压可以为其他模拟电路提供稳定参考,如模数转换器(ADC)和比较器电路,从而提高系统整体精度。
LM723的作用不仅仅是提供稳压电源,还包括限流保护、恒流输出和参考电压供应等多重功能。其灵活性和可靠性使其成为实验室电源、工业控制设备以及各类精密电子仪器中不可或缺的核心元件。
LM723的特点
LM723是一款经典的可编程线性稳压器芯片,其广泛应用于实验室电源、工业设备和仪器仪表中,主要原因在于其多项显著特点,使得电源设计更加可靠、灵活和高效。
高精度参考电压是LM723的重要特点之一。芯片内部集成了约7.15V的稳压参考源,为输出电压提供精确基准。这使得通过外部电阻分压器调节输出电压时,可以实现较高精度的电压控制,通常误差小于1%,满足大多数精密电子电路的需求。
输出电压可调性强。LM723可以通过外接电阻轻松实现2V至37V范围的输出电压调节,同时可配置为固定电压输出。这种灵活性使其可以应用于不同电压等级的电源设计,满足从低压模拟电路到中等功率工业设备的多样需求。
可扩展输出电流能力。虽然LM723本身最大输出电流为150mA,但通过外接功率晶体管或场效应管,可以将输出电流扩展至几安培,适应大功率负载的供电需求。这一特点使LM723既适合低功率实验电源,也能用于高功率工业电源设计。
完善的保护功能。LM723内置限流保护和短路保护电路,能够在负载过流或输出端短路时自动限制电流,保护芯片及外接元件不受损害。这使电源系统在运行中更加安全可靠,减少维护成本。
LM723还具有结构简单、易于应用的特点。芯片内部集成了误差放大器、输出驱动及保护电路,减少了外部元件数量,使设计电路简洁紧凑。同时,它可同时用于正负电源设计及恒流源应用,适应范围广。
LM723以高精度参考电压、可调输出、可扩展电流、内置保护功能以及结构简单易用等特点,成为经典的可编程线性稳压器,为各类电子设计提供可靠的电源解决方案。
LM723的应用
LM723作为一种经典的可编程线性稳压器芯片,因其高精度、灵活性和可靠性,在各类电子设备和电源设计中都有广泛应用。其应用领域涵盖实验室电源、工业控制设备、通信设备以及仪器仪表等多个方面。
在实验室电源中,LM723被广泛用于可调直流稳压电源。利用芯片内部的高精度基准电压和误差放大器,可以实现2V至37V的可调输出电压,同时可通过外接晶体管扩展输出电流,满足实验室对不同电压和电流的需求。LM723稳压电源通常用于电子实验、教学及研发测试中,为各种电子元件和模块提供稳定电源。
在工业设备电源中,LM723可以用于低压或中等功率直流电源设计。工业控制系统对电源的稳定性要求较高,LM723通过内置限流和短路保护功能,能够保证负载在异常情况下仍然安全工作,降低设备故障风险。其可扩展输出电流的特性,也使其适用于中等功率驱动电路和传感器系统。
LM723在通信设备中也有应用。通信设备对电源噪声和电压波动敏感,LM723高精度参考电压和低噪声输出能够为射频模块、放大器和数字电路提供稳定电源,确保信号传输的可靠性和数据处理的准确性。
LM723还可用于恒流源和充电电路。通过适当的外围电路设计,LM723可以实现恒流输出,用于LED驱动、蓄电池充电及电流测试仪器中,保证负载元件在安全电流范围内工作,同时提高系统性能和寿命。
在仪器仪表领域,LM723常作为参考电压源和稳压模块,为模数转换器(ADC)、传感器和精密测量电路提供稳定电源,提高测量精度和系统可靠性。
LM723凭借可调电压、可扩展电流、高精度参考和内置保护功能,在实验室电源、工业控制、通信设备、恒流源以及仪器仪表等领域得到广泛应用,是线性稳压电源设计中不可或缺的重要芯片。
LM723如何选型
LM723作为经典的可编程线性稳压器芯片,广泛应用于实验室电源、工业控制和仪器仪表等领域。正确选型不仅能确保电源稳定可靠,还能提高电路设计的效率和安全性。LM723的选型需要从型号、封装、输出电压与电流能力、工作环境及外围电路设计等方面进行综合考虑。
按芯片型号选择
LM723芯片主要由不同半导体厂商生产,常见型号包括LM723CN、LM723CP、NTE723、MC1723等。

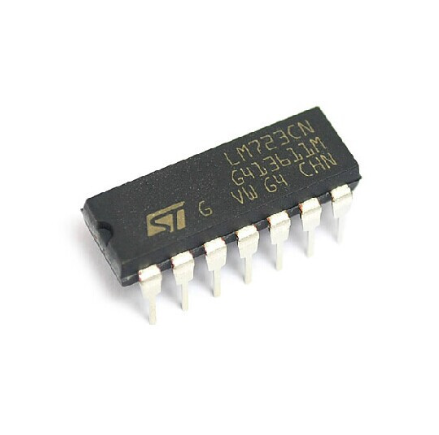

LM723CN:采用DIP-14直插封装,适用于手工焊接或实验室电源设计,典型电流输出为150mA。
LM723CP:采用塑封DIP封装,性能与LM723CN类似,但具有更高的温度稳定性和可靠性,适合工业应用。
NTE723:NTE公司生产的兼容LM723芯片,功能与原版一致,适合替换和维护已有设计。
MC1723:Motorola(现ON Semiconductor)生产的LM723兼容芯片,适用于高可靠性工业电源。
选型时应根据具体供应渠道、封装可得性及电路环境选择合适型号。实验室小电流电源可选择LM723CN,而工业高可靠性电源可优先选LM723CP或MC1723。
按封装形式选择
LM723常见封装为DIP-14,也有部分SOP/SOIC贴片封装版本。选择封装时需考虑PCB空间、组装工艺及散热要求。DIP封装便于手工焊接和实验调试,SOP封装适合自动化生产和高密度PCB设计。对于高功率扩流设计,通常需要外接晶体管或散热器,因此封装形式需保证热量有效散发。
输出电压与可调范围
LM723内部参考电压约为7.15V,通过外接分压电阻可调输出电压范围在2V至37V之间。设计者需根据负载需求选择输出电压类型:
若电路需要固定电压,选择对应阻值外接电阻即可。
若电路需可调电压,需设计分压器电路,并确保反馈网络能够实现所需调节范围。
输出电流能力与扩流方式
LM723内部输出电流最大为150mA,如需驱动大电流负载,必须外接功率晶体管(如2N3055、TIP31、TIP32等)进行扩流。选型时需计算负载电流、晶体管承受功率及散热能力,确保芯片和外部元件在工作状态下安全可靠。
工作环境和温度范围
LM723适用于商用及工业环境。不同型号的芯片温度等级不同,例如LM723CN适用于0℃~70℃,而LM723CP适用于-40℃~85℃,选型时应考虑电源环境温度、通风散热条件及长期稳定性要求。
外围电路与功能扩展
选型时还需考虑LM723的外围电路设计:是否需要限流保护、短路保护、恒流输出或正负电源设计。这些功能可通过芯片内部电路及外接元件实现。因此在选型时,应结合应用需求选择适当型号和封装,以便支持扩展功能。
供应商与替代型号
由于LM723是一款经典芯片,不同厂商有多个兼容型号:
National Semiconductor/ Texas Instruments:LM723CN、LM723CP
ON Semiconductor / Motorola:MC1723
NTE:NTE723
在设计时,应优先考虑长期供货能力及替代方案,以保证产品生产连续性。
总结
LM723的选型应综合考虑型号、封装、输出电压、电流能力、环境温度及外围功能需求。实验室或教学设计可优先选择LM723CN,工业高可靠性应用可选LM723CP或MC1723;高功率负载应搭配外接晶体管扩流。通过合理选型,可以充分发挥LM723高精度、灵活调节和保护功能,为电源设计提供稳定可靠的解决方案。
