3.3V稳压芯片的分类

　　3.3V稳压芯片是电子设计中非常常见的电源管理元件，其主要功能是将不稳定的输入电压转换为稳定的3.3V输出电压。根据工作原理、封装形式和应用场景，3.3V稳压芯片可以分为以下几类：

　　按工作原理分类

　　（1）线性稳压芯片（Linear Regulator）

　　线性稳压器通过调整内部串联晶体管的导通状态，将输入电压降低到所需的输出电压。它具有电路简单、输出噪声低、响应速度快的特点，适合噪声敏感的模拟电路或低功耗系统。然而，线性稳压器效率相对较低，尤其在输入电压与输出电压差较大时，会产生较多的热量，因此需要注意散热设计。典型型号包括LM1117-3.3、AMS1117-3.3、LD1117-3.3等，这些芯片通常集成了过流保护、过热保护和短路保护，使用方便可靠。

　　（2）开关稳压芯片（Switching Regulator）

　　开关稳压器通过高频开关和能量存储元件（如电感、电容）实现电压的转换，效率高，可在大电流场景下显著减少功耗和发热。开关稳压器分为降压型（Buck）、升压型（Boost）以及升降压型（Buck-Boost），根据实际需求选择合适类型的芯片。典型型号有MP1584、LM2596-3.3、TPS5430等。相比线性稳压器，开关稳压器电路复杂，需要外部滤波和布局优化，但在高效率、低热量的场合具有显著优势。

　　按封装形式分类

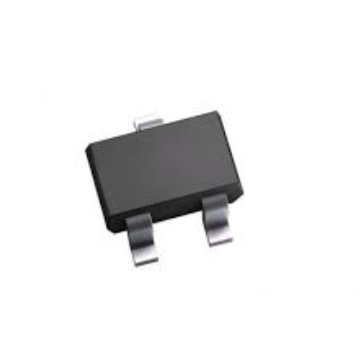

　　3.3V稳压芯片根据封装形式不同，可以分为TO-220、SOT-223、SOT-89、SOT-23、DFN、QFN等多种封装。TO-220和SOT-223适合高功率应用，便于散热；SOT-23和DFN适合低功耗或便携设备，体积小、占用PCB面积少。封装选择通常与输出电流、散热需求和PCB空间限制有关。

　　按输出电流分类

　　根据可提供的最大输出电流，3.3V稳压芯片可以分为低电流型（≤500mA）、中电流型（500mA–2A）和大电流型（≥2A）。低电流型适合传感器和小型MCU供电；中电流型适合Wi-Fi模块、蓝牙模块等通信设备；大电流型适合嵌入式主控板、液晶显示屏或外设供电。

　　3.3V稳压芯片的分类主要依据工作原理、封装形式和输出电流等因素。选择合适类型的稳压芯片，可以在保证电路稳定性的同时优化功耗、散热和成本，从而满足不同电子产品的电源需求。

　　3.3V稳压芯片的工作原理

　　3.3V稳压芯片的核心作用是将不稳定或波动的输入电压转换为稳定的3.3V直流输出，从而保证下游电子电路能够正常工作。根据工作方式不同，3.3V稳压芯片主要分为线性稳压芯片和开关稳压芯片两类，其工作原理有所不同。

　　线性稳压芯片的工作原理

　　线性稳压芯片通常内部包含一个参考电压源、误差放大器和可调节的串联晶体管。当输入电压通过内部串联晶体管到输出端时，误差放大器不断比较输出电压与内部基准电压的差值，并根据差值调整晶体管的导通程度，使输出电压维持在稳定的3.3V。其工作本质是通过耗散多余电压的方式实现稳压，因此线性稳压器电路简单、输出电压纹波小、响应速度快，非常适合低噪声的模拟或数字电路应用。然而，线性稳压器的效率与输入输出电压差有关，差值越大，转换效率越低，同时会产生较大的热量，需要散热设计。典型线性稳压芯片如LM1117-3.3、AMS1117-3.3。

　　开关稳压芯片的工作原理

　　开关稳压芯片通过周期性开关控制电流流向电感和电容，实现能量在输入和输出之间的高效转换。其基本原理是：芯片内部的开关管以高频率导通和关断，将输入电压的直流能量转化为脉冲电压，再通过电感、电容滤波器平滑成稳定的3.3V直流输出。开关稳压器可分为降压型（Buck）、升压型（Boost）和升降压型（Buck-Boost），可根据输入电压与输出电压关系灵活选择。开关稳压芯片的优点是效率高、发热少，可提供较大输出电流，但开关噪声较线性稳压器高，需要合理布板和滤波设计。典型型号包括LM2596-3.3、MP1584。

　　保护与控制功能

　　现代3.3V稳压芯片通常集成过流保护、过热保护和短路保护。当输出电流超过芯片设计限制或温度过高时，芯片会自动限制输出或关闭工作，以保护自身和负载。

　　3.3V稳压芯片通过精确控制内部电路或开关元件，实现稳定输出电压，为电子系统提供可靠的电源支持，是各种数字和模拟电路不可或缺的基础元件。

　　3.3V稳压芯片的作用

　　3.3V稳压芯片在电子电路中扮演着至关重要的角色，其主要作用是提供稳定的3.3V直流电源，保证下游电子元件和模块在规定电压范围内安全、可靠地工作。在现代电子设计中，尤其是嵌入式系统、通信模块、传感器以及各类低功耗数字电路中，稳定电源是系统正常运行的基础。

　　3.3V稳压芯片能够稳定输出电压。在实际应用中，输入电源常常存在波动，如电池电压随放电而下降，或者开关电源输出存在纹波和噪声。稳压芯片通过内部电路调节，将输入电压调节至稳定的3.3V，从而避免因电压波动造成微控制器、传感器或通信模块误动作、重启甚至损坏。

　　3.3V稳压芯片具备过流保护、短路保护和过热保护功能。当输出电流超过芯片设计范围时，芯片会自动限制输出，避免损坏自身和负载；在过热情况下，芯片会降低输出或关断工作，保护整个系统的安全。这样的保护机制不仅提高了系统的可靠性，也简化了电路设计。

　　3.3V稳压芯片还能降低电路噪声。线性稳压芯片输出纹波小，非常适合对电源噪声敏感的模拟电路、传感器和ADC模块，保证信号采集精度和系统稳定性。开关稳压芯片则在提供高电流的同时保持高效率，适合电流较大的数字模块或显示屏供电。

　　3.3V稳压芯片简化电源设计。在多电压系统中，通过使用3.3V稳压芯片，可直接将更高电压的电源（如5V、12V）转换为3.3V，避免复杂的电压分压或外部调节电路，提高设计效率并降低成本。

　　3.3V稳压芯片不仅为电子系统提供稳定可靠的电源，还具备保护功能和降噪优势，是现代电子设备中不可或缺的基础元件，在嵌入式系统、通信设备、传感器模块及各类数字电路中发挥着重要作用。

　　3.3V稳压芯片的特点

　　3.3V稳压芯片作为电子电路中的基础电源管理元件，具有多种独特的特点，使其在各类电子设备和系统中得到广泛应用。以下从功能、性能和使用方面进行详细说明。

　　3.3V稳压芯片输出电压稳定可靠。无论输入电压如何波动，芯片都能通过内部调节电路维持固定的3.3V输出，为微控制器、传感器、通信模块等下游器件提供稳定的工作电源，确保系统正常运行。线性稳压器具有低噪声、低纹波输出的优势，适合对电源噪声敏感的模拟电路；而开关稳压器效率高、适合大电流场合。

　　3.3V稳压芯片效率和散热特性突出。线性稳压器结构简单，但当输入电压高于输出电压较多时，功耗增加，热量较大，需要外接散热片；开关稳压器通过高频开关转换能量，效率可高达80%以上，发热量小，更适合高功率应用。选择不同类型芯片时，可以根据电流大小、功耗和散热条件进行合理设计。

　　3.3V稳压芯片集成保护功能。多数芯片内部具备过流保护、短路保护和过热保护功能。当输出负载过大或芯片温度过高时，芯片会自动限制输出或停止工作，从而保护自身和负载，提升系统可靠性。这一特点在复杂或长期运行的电子系统中尤为重要。

　　3.3V稳压芯片封装多样，易于集成。常见封装包括TO-220、SOT-223、SOT-23、DFN和QFN等，可满足不同电流等级和PCB空间的需求。低功耗小封装适合便携设备，高功率封装适合工业和嵌入式主板。

　　3.3V稳压芯片应用灵活，设计简便。它可直接将更高电压的输入电源（如5V、12V）降至3.3V，省去复杂分压或外部调节设计。芯片体积小、使用方便，使其在嵌入式系统、通信设备、传感器模块、显示屏及各类数字和模拟电路中广泛应用。

　　3.3V稳压芯片具有稳定可靠的输出、电路噪声低、效率高、保护功能齐全、封装多样和易于集成等特点，是现代电子设计中不可或缺的重要元件。

　　3.3V稳压芯片的应用

　　3.3V稳压芯片在电子设计中应用广泛，是为各类电子设备提供稳定电源的核心元件。其主要应用场景涉及嵌入式系统、通信模块、传感器、显示设备以及工业控制等多个领域。

　　在嵌入式系统中，3.3V稳压芯片通常用于为微控制器（MCU）、单片机、FPGA和其他数字电路提供稳定电源。例如，STM32、ESP32等主控芯片大多工作在3.3V电压下，通过稳压芯片可以将5V或12V输入电源降至安全的3.3V，保证主控芯片和外围电路的可靠运行。

　　在通信模块领域，Wi-Fi、蓝牙、ZigBee及LoRa模块对电源稳定性要求较高。3.3V稳压芯片能够抑制电源噪声和电压波动，确保通信模块在数据传输、接收和功率放大过程中稳定工作，避免信号丢失或模块重启。例如，ESP8266、nRF52832等模块均需稳定3.3V电源。

　　在传感器及采集系统中，各类温湿度传感器、光电传感器、压力传感器以及ADC/DAC模块都需要精确稳定的电源供电，以保证测量数据的准确性。3.3V稳压芯片能够降低电源纹波，避免噪声干扰，提升传感器信号采集的精度和可靠性。

　　在显示和人机交互设备中，OLED、TFT液晶屏以及触控模块等也广泛使用3.3V稳压芯片为显示驱动电路和逻辑电路供电，保证屏幕显示稳定、亮度均匀，避免闪烁和误操作。

　　在工业控制和电源管理系统中，3.3V稳压芯片也常用于为低压控制电路、信号处理模块和外围设备提供稳定电源，保证自动化设备和控制系统的可靠性和安全性。

　　3.3V稳压芯片通过提供稳定可靠的电源，为嵌入式系统、通信模块、传感器、显示设备以及工业控制系统提供基础支撑，是现代电子设备不可或缺的重要元件。无论是低功耗便携设备，还是高性能工业系统，3.3V稳压芯片都发挥着关键作用，保证电子系统的稳定性和可靠性。

　　3.3V稳压芯片如何选型

　　3.3V稳压芯片在电子设计中广泛应用，其选型直接影响电路的稳定性、效率和可靠性。选择合适的稳压芯片需要综合考虑输出电流需求、输入电压范围、功耗与效率、封装形式、噪声特性以及保护功能等多个因素。下面从多个角度详细分析3.3V稳压芯片的选型方法，并列出常见型号及其特点。

　　根据输出电流选择

　　稳压芯片的输出电流能力是选型的首要指标。对于低功耗嵌入式系统和传感器模块，通常选择输出电流在100mA~500mA的低功率芯片，例如AMS1117-3.3（最大输出1A）、LD1117-3.3（最大输出800mA）。对于需要驱动Wi-Fi、蓝牙模块或小型显示屏的中等功率应用，可选择输出电流在1A~2A的型号，如LM1117-3.3。对于高功率应用，如液晶显示屏、大功率MCU或工业控制板，可选择输出电流在2A以上的开关稳压芯片，如LM2596-3.3（最大输出3A）、MP1584-3.3（最大输出3A）。

　　根据输入电压范围选择

　　输入电压范围决定稳压芯片是否能够适应电源波动和电压等级。线性稳压芯片如AMS1117-3.3输入电压为4.75V~15V，适合5V或12V电源降压使用；而开关稳压芯片如LM2596-3.3输入电压范围为4.5V~40V，可适应更宽的电源波动，适合工业或电池供电场景。选择时应保证输入电压始终高于输出电压（线性稳压器需留足压差），同时考虑电源波动和纹波裕量。

　　根据功耗和效率选择

　　线性稳压芯片结构简单，输出纹波低，但效率受输入输出压差影响，压差越大功耗越高，需要加散热片，如LM1117-3.3和LD1117-3.3。开关稳压芯片效率高，可达80%以上，如LM2596-3.3和MP1584-3.3，发热小，适合大电流或高功率应用，但输出纹波较高，需要滤波设计。低功耗便携设备一般采用线性稳压芯片，高功率工业或显示应用优先选择开关稳压芯片。

　　根据封装形式选择

　　稳压芯片封装影响PCB布局和散热性能。常用封装包括：

　　TO-220：适合高功率应用，易于外接散热片，如LM1117-3.3 TO-220。

　　SOT-223/SOT-89：适合中等功率场景，占板面积小，如AMS1117-3.3 SOT-223。

　　SOT-23/DFN/QFN：适合低功耗、便携设备，如LD1117-3.3 SOT-23，小型化设计占板面积少。

　　根据保护功能选择

　　现代3.3V稳压芯片通常带有过流保护（OCP）、过热保护（OTP）和短路保护（SCP）。例如，AMS1117-3.3和LD1117-3.3均集成了这些保护功能，可有效防止因负载异常或短路导致芯片损坏。在工业和长期运行场景中，保护功能尤为重要。

　　根据输出纹波与噪声要求选择

　　对模拟电路或精密传感器，电源噪声敏感，需要选择线性稳压芯片，输出纹波低，如LD1117-3.3。对数字电路或大电流供电，可选择开关稳压芯片，但需增加输入输出滤波电容降低纹波，如LM2596-3.3。

　　常用3.3V稳压芯片型号汇总

　　AMS1117-3.3：线性稳压，输出1A，封装SOT-223，适合中低功耗嵌入式设备。

　　LD1117-3.3：线性稳压，输出800mA，封装SOT-23/TO-220，低噪声适合传感器供电。

　　LM1117-3.3：线性稳压，输出1A，TO-220/SOT-223封装，适合MCU或显示模块。

　　LM2596-3.3：开关稳压，输出3A，输入电压4.5V~40V，适合大电流、工业和显示屏应用。

　　MP1584-3.3：开关稳压，输出3A，输入电压4.5V~28V，高效率小体积，适合便携设备和嵌入式系统。

　　总结：

　　选择3.3V稳压芯片时，应根据电路负载电流、输入电压、功耗与效率、封装空间、输出噪声以及保护需求综合考虑。线性稳压芯片适合低功耗、低噪声场景；开关稳压芯片适合大电流、高效率需求。通过合理选型，可以保证电路稳定可靠运行，同时优化系统效率和散热性能，提高电子产品的整体性能和可靠性。
