2n5551的分类

　　2N5551是一种NPN型双极结型晶体管（BJT），广泛应用于各种电子电路中。根据其特性和应用领域，2N5551可以被归类为以下几个方面：

　　晶体管类型：

　　双极结型晶体管（BJT）：2N5551属于双极结型晶体管，这是一种利用电子和空穴两种载流子参与导电的半导体器件。与场效应晶体管（FET）不同，BJT的工作原理基于电流控制，即基极电流控制集电极电流。

　　极性：

　　NPN型：2N5551是NPN型晶体管，这意味着它由两个N型半导体区域和一个P型半导体区域组成。在NPN型晶体管中，基极电流流入，集电极电流流出，发射极电流则为两者的总和。

　　封装形式：

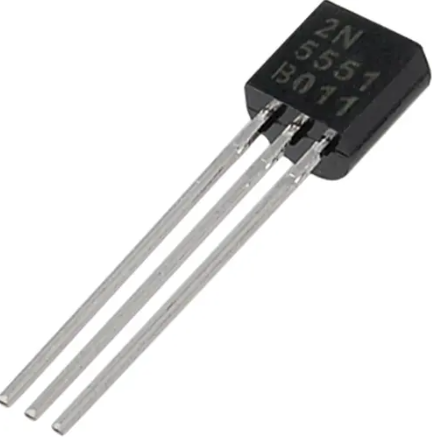

　　TO-92封装：2N5551采用TO-92封装，这是一种常见的小型塑料封装形式，具有三个引脚。TO-92封装的尺寸较小，适合用于紧凑型电路设计。

　　应用领域：

　　通用放大器：2N5551具有较高的电流增益（hFE），使其非常适合用于信号放大电路。它常用于音频放大器、传感器信号调理电路等需要高增益的应用场合。

　　开关电路：由于其较低的饱和电压和较高的电流承载能力，2N5551也常用于开关电路中，如驱动继电器、LED等小功率负载。

　　高压应用：2N5551的最大集电极-发射极电压为160V，使其适用于一些高压电路，如电源电路、高压信号处理电路等。

　　电气特性：

　　高增益：2N5551的直流电流增益（hFE）最低为100，典型值为300，这使得它在放大电路中表现出色。

　　适中频率响应：2N5551的增益带宽积（fT）为300MHz，这意味着它在高频应用中也能保持较好的性能。

　　低饱和电压：2N5551的集电极-发射极饱和电压较低，这有助于提高开关电路的效率。

　　工作温度范围：

　　宽温度范围：2N5551的工作温度范围为-65℃至150℃，这使得它能够在极端环境下稳定工作，适用于工业、汽车等领域。

　　功率耗散：

　　低功率耗散：2N5551的最大功率耗散为625mW，这使得它适合用于低功耗应用场合。

　　2N5551是一种性能稳定、应用广泛的NPN型双极结型晶体管。它具有高增益、适中频率响应、低饱和电压和宽温度范围等优点，适用于各种低功率电子电路，如信号放大、开关控制和高压应用等。

　　2n5551的工作原理

　　2N5551是一种NPN型双极性晶体管（BJT），广泛应用于电子电路中，主要用于开关和放大功能。其工作原理基于电流控制机制，通过基极输入一个小电流来控制集电极和发射极之间的大电流流动。以下是2N5551三极管的工作原理详细解释。

　　2N5551三极管有三个引脚：集电极（C）、基极（B）和发射极（E）。在正常工作状态下，基极输入一个小电流（Ib），能够控制较大的电流从集电极流向发射极（Ic）。这种放大能力使得2N5551在音频放大、信号调制等应用中具有不可或缺的地位。

　　具体来说，当基极相对于发射极施加一个正向电压时，基极和发射极之间的PN结导通，形成基极电流（Ib）。这个基极电流会控制集电极和发射极之间的电流（Ic）。在NPN型三极管中，集电极电流（Ic）是基极电流（Ib）的β倍，即Ic = β * Ib，其中β是电流增益，也称为放大系数。2N5551的β值范围为20-1000，但典型值约为200。

　　2N5551的工作可以分为三个区域：截止区、放大区和饱和区。在截止区，基极电流（Ib）为零，集电极电流（Ic）也为零，三极管处于关闭状态。在放大区，基极电流（Ib）适中，集电极电流（Ic）与基极电流（Ib）成正比，三极管处于放大状态。在饱和区，基极电流（Ib）较大，集电极电流（Ic）达到最大值，三极管处于导通状态。

　　2N5551的最大集电极-发射极电压（Vce）为160V，最大集电极电流（Ic）为600mA，最大功耗（Pd）为625mW。这些参数决定了2N5551可以在较高电压和较大电流的环境中稳定工作，适用于高压电路和高功率应用。

　　在实际应用中，2N5551常用于放大电路和开关电路。在放大电路中，2N5551可以放大输入信号，使其输出信号的幅度增大。在开关电路中，2N5551可以作为电子开关，控制电路的通断。为了确保2N5551的正常工作，需要合理选择基极电阻，以提供必要的基极电流，避免过载和损坏。

　　2N5551三极管的工作原理基于电流控制机制，通过基极输入一个小电流来控制集电极和发射极之间的大电流流动。其高增益、宽电压范围和较强的负载能力使其在各种电子设备中得到广泛应用。

　　2n5551的作用

　　2N5551是一款高电压、低功率NPN晶体管，广泛应用于各种电子电路中，特别是在需要中等电流放大的场合。其主要作用包括放大信号和作为开关元件。

　　2N5551在放大电路中起着重要作用。由于其具有优秀的电压放大能力，常用于音频放大电路中，特别是在信号前置放大或中级放大阶段。其低功耗特性使其非常适合这些应用，能够有效地放大音频信号而不会产生过多的热量。此外，2N5551还广泛应用于中频或高频放大器中，作为无线电收发机或高频模块中的信号调理和放大器件。其工作频率可达100MHz，使其适用于各种中频或高频应用，如信号调制或放大场景。

　　2N5551在开关电路中也有广泛应用。由于其能够承受高电压并支持中等电流，常用于高电压、小电流电路中，有效控制小负载的开关操作。例如，它可以用于控制LED显示屏或小型继电器。在这些应用中，2N5551通过控制基极电流来实现对集电极电流的控制，从而实现对电路的开关操作。这种特性使其在各种控制电路中非常有用，如驱动需要特定电压的控制电路，如MOSFET栅极驱动。

　　2N5551的参数特点进一步增强了其在这些应用中的适用性。其最大集电极-发射极电压为160V，允许其在高压环境下正常工作，适合用于交流信号处理和其他高压电路。最大集电极电流为600mA，使其适合低功率驱动和放大任务，能够满足许多音频和电路的需求。625mW的功耗使其适用于低功耗应用和小型电路的热管理。增益特性（hFE）范围为80至250，这使得2N5551具有用于信号放大的中等增益特性，适合需要中等增益的应用。

　　2N5551是一款性能稳定、适应性强的高电压、低功耗晶体管。其在音频放大、控制电路和通信信号处理等场景中表现出色，能够承受高电压并支持中等电流。无论是作为放大器还是开关元件，2N5551都是一款非常实用的电子元件，广泛应用于各种电子设备和电路中。

　　2n5551的特点

　　2N5551是一款高性能的NPN型硅晶体管，广泛应用于各种电子设备中，特别是在高压、低功耗的场景下。以下是2N5551的主要特点：

　　高电压特性：2N5551的最大集电极-发射极电压（Vce）为160V，最大集电极-基极电压（Vcb）为180V。这一特性使得2N5551能够在高压环境下稳定工作，适用于交流信号处理和其他高压电路。

　　适中的电流承载能力：2N5551的最大集电极电流（Ic）为600mA，这使得它能够处理中等功率的负载，适用于驱动小型继电器、LED阵列等设备。

　　低功耗：2N5551的最大功耗（Pd）为625mW，这使得它非常适合用于低功耗应用，如便携式设备和小型电路的热管理。

　　中等增益特性：2N5551的直流电流增益（hFE）范围为80至250，这使得它具有中等的增益特性，适用于需要中等增益的信号放大应用。

　　高频响应：2N5551的过渡频率（fT）约为100MHz，这使得它适用于中频或高频应用，如信号调制或放大场景。

　　宽温度范围：2N5551的工作温度范围为-55℃至150℃，存储温度范围同样为-55℃至150℃。这一特性使得2N5551能够在极端温度环境下保持稳定运行。

　　TO-92封装：2N5551采用TO-92塑料封装，引脚排列为发射极（E）、基极（B）、集电极（C）。这种封装形式体积小巧，便于集成到紧凑的电路设计中，且具有良好的机械强度和散热性能。

　　广泛的应用场景：2N5551适用于多种应用场景，包括但不限于：

　　音频放大电路：由于其优秀的电压放大能力，2N5551在音频放大电路中起着重要作用，常用于信号前置放大或中级放大。

　　开关电路：2N5551适用于高电压、小电流电路，能够有效控制小负载的开关操作，如控制LED显示屏或小型继电器。

　　通讯设备：在中频或高频放大器中，2N5551可作为无线电收发机或高频模块中使用的信号调理和放大器件。

　　驱动电路：2N5551具有较高的耐压能力，可用于驱动需要特定电压的控制电路，如MOSFET栅极驱动。

　　成本效益：2N5551是一款成本低廉且容易获取的晶体管，适合大规模生产应用。其广泛的应用范围和稳定的性能使其成为市场上常用的基础元件之一。

　　2N5551是一款高电压、低功耗的NPN晶体管，具有适中的电流承载能力和中等增益特性。其高频响应和宽温度范围使其适用于多种电子电路的设计与应用，无论是在商业设备、消费电子，还是在研究开发项目中，2N5551都展现出了其重要的价值与应用潜力。

　　2n5551的应用

　　2N5551是一款NPN型小功率三极管，采用TO-92封装，广泛用于低频功率放大和开关电路中。其优良的电气特性和较高的工作效率使其成为设计工程师和爱好者的常用元器件之一。2N5551的最大集电极-发射极电压为160V，直流电流增益（HFE）在150到200之间，适合处理相对小功率的电路，例如信号放大、开关电路、驱动负载等。

　　在音频放大器中，2N5551可用于声音信号的初步放大，提供高增益的音频输出。其出色的参数特性及广泛的应用，使得2N5551在电子元器件市场中始终保持着重要的地位。在开关电路中，2N5551也非常适合用作开关元件，能够在相对较高的电压条件下有效地控制电路的通断。在低功率的RF信号放大和其他类型的功率放大器中，2N5551表现良好，能够处理相对较小且频率较低的信号。在温度传感器、光传感器等采集系统中，由于其敏感性和高增益特性，2N5551常常用于信号放大和调理。

　　2N5551的引脚配置包括发射极、基极和集电极。其工作原理是当2N5551晶体管偏置时，发射极端的电流等于其余两个端子（如基极和集电极）的总和。在这里，与从发射极（E）到集电极（C）的电流相比，基极端子的电压供应应该是正的。2N5551特性主要由正向电流的增益决定，称为Beta（β）。这里的β是集电极电流和基极电流的比率。这个值被称为放大系数，它将决定放大电流的值。此处，β值的范围为20-1000，但也可以使用200等典型值。

　　2N5551广泛用于放大器和开关电路。其工作特性使其适合高压条件下的应用，特别是需要中等电流放大的场合。在音频放大电路中，由于2N5551具有优秀的电压放大能力，起着重要作用，功耗低，常用于信号前置放大或中级放大。在高电压、小电流电路中，2N5551可有效控制小负载的开关操作，如控制LED显示屏或小型继电器。在一些中频或高频放大器中，2N5551可作为无线电收发机或高频模块中使用的信号调理和放大器件。2N5551具有较高的耐压能力，可用于驱动需要特定电压的控制电路，如MOSFET栅极驱动。

　　2N5551是一款高电压、低功耗晶体管，性能稳定，适应性强，适合音频放大和控制，特别在通信信号处理等场景中表现出色，能够承受高电压并支持中等电流。

　　2n5551如何选型

　　2N5551是一款常用的NPN型硅晶体管，广泛应用于各种电子电路中，特别是在高压应用中。选型时需要综合考虑其电气参数、封装形式、频率特性以及应用场景等因素。本文将详细介绍2N5551的选型要点，帮助工程师在设计过程中做出合理的选择。

　　一、2N5551的基本参数

　　2N5551的核心参数如下：

　　集电极-发射极电压（V_CEO）：160V

　　集电极-基极电压（V_CBO）：180V

　　直流电流增益（h_FE）：80-250

　　最大集电极电流（I_C）：600mA

　　最大功耗（P_D）：625mW

　　过渡频率（f_T）：100MHz

　　封装形式：TO-92塑料封装

　　二、选型要点

　　1. 电气参数

　　集电极-发射极电压（V_CEO）：这是晶体管能够承受的最大电压。2N5551的V_CEO为160V，适用于高压电路。如果电路中的电压超过这个值，需要选择耐压更高的晶体管。

　　集电极-基极电压（V_CBO）：这是基极和集电极之间的最大电压。2N5551的V_CBO为180V，同样适用于高压应用。

　　直流电流增益（h_FE）：这是衡量晶体管放大能力的重要参数。2N5551的h_FE范围为80-250，适用于需要较高增益的电路。

　　最大集电极电流（I_C）：这是晶体管能够承受的最大电流。2N5551的最大集电极电流为600mA，适用于中等电流的应用。

　　最大功耗（P_D）：这是晶体管能够承受的最大功率损耗。2N5551的最大功耗为625mW，适用于低功耗应用。

　　2. 封装形式

　　2N5551主要采用TO-92塑料封装，引脚排列为发射极（E）、基极（B）、集电极（C）。这种封装形式体积小，散热性能良好，适用于各种电路板设计。

　　3. 频率特性

　　2N5551的过渡频率（f_T）为100MHz，适用于中低频放大电路。如果电路工作在高频段，需要选择过渡频率更高的晶体管。

　　三、应用场景

　　1. 信号放大

　　2N5551的线性放大区使其非常适合用于音频前置放大或传感器信号调理。其较高的直流电流增益和较低的噪声特性，使得它在信号放大应用中表现出色。

　　2. 开关控制

　　2N5551在饱和导通状态下表现出色，适用于继电器驱动、LED阵列控制等开关控制应用。其较高的集电极-发射极电压和较大的电流承受能力，使其能够在各种开关电路中稳定工作。

　　3. 电压调节

　　2N5551可以与稳压电路配合使用，构成过压保护或电源时序管理模块。其较高的耐压和较低的功耗，使其在电压调节应用中具有优势。

　　四、替代型号

　　如果需要替代2N5551，可以考虑以下几种型号：

　　BC557：BC557是PNP型晶体管，与2N5551的参数相似，可以替代2N5551使用。

　　MPSA55：MPSA55是高电压PNP型晶体管，适用于需要高电压稳定的电路中。

　　BC327：BC327是PNP型晶体管，适用于低噪音放大电路中，具有较高的放大倍数和较低的噪声系数。

　　2N3906：2N3906是PNP型晶体管，与2N5551的参数相似，可以替代2N5551使用。

　　需要注意的是，虽然这些晶体管型号可以替代2N5551，但由于不同型号的晶体管参数不完全一致，替换时需要对电路进行相应的调整和测试，以确保替换后的电路工作正常。

　　五、总结

　　2N5551是一款性能优良的NPN型硅晶体管，适用于高压、中低频放大、开关控制和电压调节等多种应用场景。选型时需要综合考虑其电气参数、封装形式、频率特性以及具体的应用需求。通过合理选型，可以确保电路的稳定性和可靠性。
