LM1117的分类

　　LM1117系列是一类低压差线性稳压器芯片，根据输出电压的不同以及封装形式的多样性，可以分为多个子型号与类型。总体上，LM1117的分类主要包括固定输出型与可调输出型两大类，每种类型又可根据具体输出电压、封装方式和厂商命名规则进一步细分。

　　1. 固定输出型LM1117

　　固定输出型LM1117是应用最广泛的类型，出厂时输出电压已设定好，用户无需外接电阻即可直接获得稳定的输出电压。常见型号包括：

　　LM1117-3.3：输出电压为3.3V，是单片机、通信模块及逻辑电路常用的电源稳压方案。

　　LM1117-5.0：输出电压为5V，常用于传统5V系统，如传感器、电机驱动模块或USB供电接口。

　　LM1117-1.8、LM1117-2.5等型号也较常见，适用于低电压数字电路或嵌入式芯片供电。

　　这些型号内部通过精密电阻网络分压，使输出电压稳定且具有较高精度，典型输出电压误差为±1%。

　　2. 可调输出型LM1117-ADJ

　　LM1117-ADJ是可调输出版本，输出电压可以通过外接两个电阻来设定，计算公式为：

　　VOUT=1.25V×(1+R2R1)+IADJ×R2V_{OUT} = 1.25V imes (1 + frac{R2}{R1}) + I_{ADJ} imes R2VOUT=1.25V×(1+R1R2)+IADJ×R2

　　通常调节范围在1.25V至13.8V之间。这种灵活性使其在需要特殊电压输出或多路电压控制的设计中非常实用。例如，在FPGA或通信电路中，可调型LM1117能精确匹配系统所需电压。

　　3. 按封装形式分类

　　LM1117有多种封装以满足不同散热与安装需求，常见封装包括：

　　SOT-223：体积小，适合空间受限的电路板，如嵌入式设备。

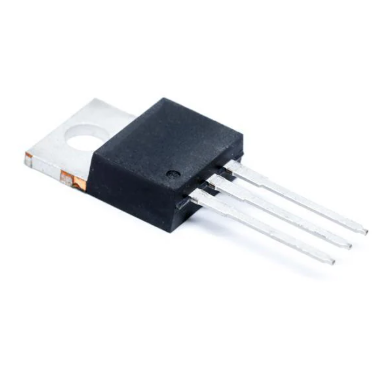

　　TO-220：散热性能优良，适合较大电流负载场景。

　　TO-252（DPAK）：兼顾散热和紧凑性，广泛用于工业与汽车电子领域。

　　4. 按厂商品牌分类

　　LM1117虽然最早由国家半导体（National Semiconductor）推出，但目前多家厂商生产兼容型号，如德州仪器（TI）、安森美（ON）、长电（Jiangsu Changjiang）、立锜（Richtek）等，不同厂家的版本在封装、纹波特性和静态电流方面略有差异。

　　总体来说，LM1117系列的分类丰富，能满足从低功耗单片机供电到工业电源稳压等多种应用需求，其灵活性与可靠性使其成为现代电子设计中不可或缺的电源解决方案之一。

　　LM1117的工作原理

　　LM1117是一种低压差线性稳压器（LDO），其核心原理是通过线性调节元件（通常为功率晶体管）控制输入电压，使输出电压保持在稳定的设定值。与传统的三端稳压器（如LM7805）相比，LM1117具有更低的压差特性，即在输入电压仅比输出电压高约1.1V时仍能正常稳压，这使其特别适合低电压供电系统。

　　LM1117的基本结构由带隙基准源（Bandgap Reference）、误差放大器（Error Amplifier）、调整管（Pass Transistor）及反馈网络等部分组成。带隙基准源提供一个温度稳定的基准电压（约1.25V），作为系统的参考标准。误差放大器实时比较输出电压与基准电压之间的差异，当输出电压发生变化时，放大器会调节调整管的导通程度，从而改变输出端的电压，使其重新稳定在目标值。

　　在固定输出型号中，LM1117内部集成了精密分压电阻，使输出电压自动锁定在3.3V、5V等固定值。而在可调版本（LM1117-ADJ）中，输出电压通过外接电阻网络设定，外部反馈电阻决定放大比例，从而控制输出电压的高低。

　　LM1117使用PNP功率晶体管作为调整元件，具备低压差特性。当输入电压略低于传统稳压器的要求时，它仍能提供稳定输出，特别适用于由锂电池或低压电源供电的场合。芯片内部还集成了限流保护和过热关断机制，当输出电流过大或芯片温度过高时，会自动降低输出电流或关闭输出，以防止器件损坏。

　　LM1117对外部电容的选择也有要求，通常需在输出端并联一个10μF以上的钽电容或低等效串联电阻（ESR）电容，以确保稳压器的稳定性并抑制输出纹波。

　　总体而言，LM1117的工作原理就是利用线性反馈控制方式保持输出电压恒定。它响应速度快、噪声低、结构简单，适用于单片机、通信模块、工业控制电路等需要稳定直流电源的场合，是一种经典的低压差线性稳压芯片。

　　LM1117的作用

　　LM1117的主要作用是将输入的不稳定电压转换为稳定、恒定的输出电压，以为各种电子电路和芯片提供可靠的电源。作为一种低压差线性稳压器（LDO），它在电源管理系统中扮演着关键角色，尤其适用于那些对电压精度和噪声要求较高的场合。

　　LM1117的核心作用是电压稳压。在实际电路中，电源电压可能会因为负载变化、输入电源波动或环境温度等因素而不稳定。如果不加控制，这种电压变化可能导致单片机、传感器或通信模块等器件工作异常甚至损坏。LM1117通过内部的误差放大器、调整管及基准源组成反馈系统，自动调节输出，使电压保持恒定。例如，LM1117-3.3能够将输入的5V或12V电压稳定为3.3V输出，为逻辑电路或MCU提供精准的工作电压。

　　LM1117具有低压差特性，即输入电压只需比输出电压高约1.1V即可稳定输出，这大大提高了能效并减少了热损耗。与传统的LM7805等三端稳压器相比，LM1117更适用于低压供电系统，如3.3V或2.5V数字电路和锂电池供电设备。

　　LM1117具备保护与可靠性功能。芯片内部集成了过流保护、短路保护和过温关断机制。当输出电流过大或环境温度升高时，它会自动限制电流或暂时关闭输出，从而防止电源或负载损坏，增强系统的安全性与稳定性。

　　LM1117的输出噪声低、瞬态响应快，对电磁干扰敏感的电路特别友好。例如在射频通信、音频放大器、电源模块以及嵌入式系统中，它能有效抑制电源纹波，保证信号处理的准确性。

　　总的来说，LM1117的作用不仅是提供稳定电压，更是提升电源系统可靠性和整体性能的重要组件。它在工业控制、家用电子、通信设备及嵌入式系统中被广泛采用，是一种高性价比、结构简单且性能优越的电源稳压解决方案。

　　LM1117的特点

　　LM1117是一款性能优异的低压差线性稳压器（LDO），以其高稳定性、低噪声和良好的兼容性而广泛应用于各种电子设备的电源设计中。该芯片由德州仪器（TI）及其他厂商生产，因其结构简单、使用方便和成本低廉而成为电子工程师常用的电源稳压解决方案之一。

　　LM1117最大的特点是低压差性能（Low Dropout Voltage）。在满载800mA输出电流条件下，其压差仅约1.1V，也就是说，当输入电压仅比输出电压高1.1V时仍能保持稳定输出。这一特性非常适合电源电压较低或供电电池余量有限的场景，例如3.3V系统由5V输入供电时，能有效降低功耗和发热。

　　LM1117具有高精度输出特性。芯片内部采用高精度带隙基准源，使输出电压误差通常控制在±1%以内，从而确保电路中敏感元件如MCU、存储器、通信模块在额定电压下稳定运行。其输出纹波低、瞬态响应快，能够在负载变化时迅速恢复稳态电压，保证电源系统的动态性能。

　　LM1117具备完善的安全保护机制。芯片内部集成了过流保护、短路保护和过温自动关断功能，当负载电流过大或温度过高时，稳压器会自动限制输出电流或关闭输出，从而防止芯片和下游电路损坏，大幅提高了系统的可靠性。

　　LM1117支持多种输出电压形式，既有1.8V、2.5V、3.3V、5V等固定输出型号，也有LM1117-ADJ可调版本，能通过外部电阻设置任意输出电压，适应多种应用需求。

　　LM1117还具有良好的封装兼容性，提供TO-220、SOT-223、TO-252等多种封装形式，便于散热与不同尺寸电路板布局设计。其静态电流较小、噪声低，适合在通信设备、单片机电源、音频电路及工业控制系统中使用。

　　LM1117的主要特点包括低压差、高精度、低噪声、保护功能完善和封装多样化，使其成为低功耗、高稳定性电源系统中不可或缺的线性稳压芯片之一。

　　LM1117的应用

　　LM1117作为一款低压差线性稳压器（LDO），因其稳定性高、噪声低、低压差特性突出，广泛应用于各类电子设备和系统的电源管理中。它在嵌入式系统、通信设备、工业控制及消费电子产品中发挥着至关重要的作用，为电路提供稳定可靠的直流电源。

　　在嵌入式系统和单片机供电方面，LM1117常用于为微控制器、传感器模块、EEPROM等提供精准的工作电压。例如，在基于STM32或Arduino的开发板中，3.3V或5V型号的LM1117能够稳定地为芯片提供电源，保证MCU在不同负载条件下正常运行，避免因电压波动导致系统复位或异常。可调型LM1117-ADJ还可为特殊电压需求的外设提供灵活供电。

　　在通信设备与网络模块中，LM1117用于为Wi-Fi、蓝牙模块、以太网芯片及射频收发器提供低噪声电源。低压差特性保证即使输入电压波动较大，也能稳定输出，减少信号干扰，提升数据传输稳定性。同时，其低输出纹波特性适合敏感的射频和模拟电路应用。

　　在消费电子产品中，LM1117被广泛用于移动设备、电源适配器、便携式设备等。它不仅能够将电池输出的电压稳定到芯片所需的工作电压，还能通过低压差减少能量损耗，从而延长电池续航时间。例如在平板电脑或智能手环中，LM1117稳压器为核心处理器和显示模块提供可靠电源。

　　在工业控制与电源模块领域，LM1117常用于PLC控制系统、工业传感器、自动化仪表等场景。其过流保护和过温保护机制能够有效防止负载异常或环境温度变化对系统造成损害，保证长期稳定运行。TO-220或TO-252封装型号具备良好散热能力，适合较大电流和工业环境使用。

　　LM1117还常用于电源转换和实验板设计中。通过可调版本，设计者可以轻松得到所需电压，实现多路稳压供电。其简单外部电路设计、稳定输出特性和低成本优势，使其在原型开发和小批量生产中尤为受欢迎。

　　LM1117以其稳定可靠、低噪声、低压差、高精度以及灵活的输出形式，成为嵌入式系统、通信设备、消费电子和工业控制领域中不可或缺的电源管理芯片，为电子设备提供安全、稳定的工作电源。

　　LM1117的选型指南

　　LM1117作为一款低压差线性稳压器（LDO），在电子设计中应用广泛，但在实际选型过程中，需要根据具体的电路需求、电源条件、负载特性以及环境因素综合考虑，才能保证芯片性能最优化。以下从型号、输出电压、电流能力、封装形式、热设计及特殊需求等方面详细分析LM1117的选型方法。

　　1. 根据输出电压选择型号

　　LM1117系列按输出电压可分为固定输出型和可调输出型两类。固定输出型常见型号包括：

　　LM1117-1.8：输出电压1.8V，适用于低压数字芯片供电，如某些低压MCU或FPGA芯片。

　　LM1117-2.5：输出电压2.5V，常用于存储器或特定传感器供电。

　　LM1117-3.3：输出电压3.3V，是最常用型号，广泛用于嵌入式单片机、传感器模块及通信设备。

　　LM1117-5.0：输出电压5V，适合传统5V系统或外设模块供电。

　　可调输出型为LM1117-ADJ，输出电压可通过外接电阻调节，一般范围为1.25V至13.8V，适合需要特殊电压或多路供电的设计场景。选择可调型时，应根据所需电压值计算外接电阻比例：

　　VOUT=1.25V×(1+R2R1)+IADJ×R2V_{OUT} = 1.25V imes (1 + frac{R2}{R1}) + I_{ADJ} imes R2VOUT=1.25V×(1+R1R2)+IADJ×R2

　　此公式中，I_ADJ通常较小，可忽略，但为了精度高，应选择精密电阻。

　　2. 根据输出电流能力选择型号

　　LM1117典型输出电流为800mA，但在实际应用中，需要考虑散热和压降问题。如果负载电流接近最大值，应选择TO-220或TO-252封装以便散热；若负载电流较小（<500mA），SOT-223封装即可满足需求。

　　3. 根据封装形式选择

　　LM1117提供多种封装，以适应不同电路板布局和散热需求：

　　SOT-223：体积小，适合空间受限的嵌入式系统，但散热能力有限。

　　TO-220：适合大电流负载及需要外接散热片的场景，热阻低，便于工业和功率应用。

　　TO-252 (DPAK)：兼顾紧凑性与散热能力，常用于工业控制板或通信设备。

　　封装的选择直接影响芯片温升和稳定性，应根据负载电流和环境温度进行计算。

　　4. 考虑输入电压和压差

　　LM1117的低压差特性允许输入电压仅比输出电压高约1.1V，但在高电流应用或高温环境下，压差可能稍有增加。选型时，应确保输入电压在芯片正常工作范围内，并预留足够裕量以应对波动。对于电池供电设备，尤其要注意输入电压下降时仍能维持输出稳定。

　　5. 关注电源稳定性和噪声要求

　　对于对噪声敏感的模拟或射频电路，应选择噪声低的LM1117型号，并在输出端并联10μF或更大低ESR电容以保证稳定性。可调型LM1117在调节输出时，也需要精密电阻以保持输出精度。

　　6. 厂商与质量差异

　　LM1117兼容型号由多个厂商生产，如：

　　TI（德州仪器）：LM1117-3.3、LM1117-5.0、LM1117-ADJ

　　ON Semiconductor（安森美）：NCP1117-3.3、NCP1117-5.0

　　Richtek（立锜）：RT1117系列

　　不同厂商在静态电流、热性能和封装标注上略有差异。高可靠性或工业控制应用应优先选择工业级或军规级芯片。

　　7. 热设计与散热考虑

　　LM1117在大电流输出时会产生一定功耗，功耗计算公式为：

　　P=(VIN−VOUT)×IOUTP = (V_{IN} - V_{OUT}) imes I_{OUT}P=(VIN−VOUT)×IOUT

　　功耗过大会导致芯片过热，触发过温保护。选型时应考虑散热片、PCB铜箔面积或其他散热措施。

　　8. 特殊应用需求

　　低噪声应用：选用低ESR电容搭配LM1117-ADJ，提高电源纹波抑制能力。

　　多路电源系统：可调型LM1117可以灵活输出不同电压，满足多路芯片供电需求。

　　电池供电设备：选择低压差型号，保证电池电压下降时仍能稳定输出。

　　总之，LM1117选型应综合考虑输出电压、电流、封装、输入电压范围、散热条件以及特殊电路需求。常用型号推荐如下表：

　　型号输出电压最大输出电流封装应用场景

　通过以上选型方法，可以根据实际电路设计要求选择合适的LM1117型号，确保电源稳定可靠，提升系统性能和可靠性。
