2n3904的分类

　　2N3904是一款通用目的NPN型晶体管，它在电子工程领域中占有重要地位。这款三极管由Fairchild Semiconductor Corporation制造，具有广泛的应用，包括作为放大器和开关。本文将详细介绍2N3904的分类及其相关特性。

　　首先，从晶体管的基本分类来看，2N3904属于NPN型晶体管。NPN型晶体管是一种双极结型晶体管（BJT），其工作原理是通过基极（Base）控制从集电极（Collector）到发射极（Emitter）的电流流动。NPN型晶体管的特点是当基极相对于发射极施加正向偏置电压时，晶体管导通，允许电流从集电极流向发射极。这种类型的晶体管通常用于放大电路和开关电路中。

　　从应用角度来看，2N3904可以分为两大类：放大器和开关。

　　放大器应用： 2N3904在放大器应用中表现出色，适用于多种电路设计。作为放大器时，其工作频率可达100MHz，表现出良好的高频性能。其主要特性包括：

　　集电极-发射极电压（VCEO）：40V，表示晶体管的最大允许电压差，即从集电极到发射极。

　　集电极-基极电压（VCBO）：60V，指的是在正常工作条件下，从集电极到基极的最大电压。

　　发射极-基极电压（VEBO）：6.0V，代表发射极与基极之间的最小电压降，这是晶体管开启导通的阈值电压。

　　直流电流增益（hFE）：最小值为100，最大值为300，这意味着2N3904具有较高的电流放大能力。

　　频率响应：增益带宽达到300MHz，使其在高频应用中表现良好，适用于无线通信等领域。

　　开关应用： 2N3904在开关应用中同样表现出色，特别是在需要快速切换的数字逻辑电路中。其主要特性包括：

　　电流处理能力：该晶体管可以持续通过最高200毫安的电流，对于中小规模电子项目足够使用。

　　切换速度：2N3904具备快速的开关特性，其切换时间通常在纳秒级别，适合需要快速响应的应用。

　　温度特性：指定的温度下限Ta=25°C，这意味着这些规格是在标准环境温度下给出的，对于高温应用可能需要额外考虑散热。

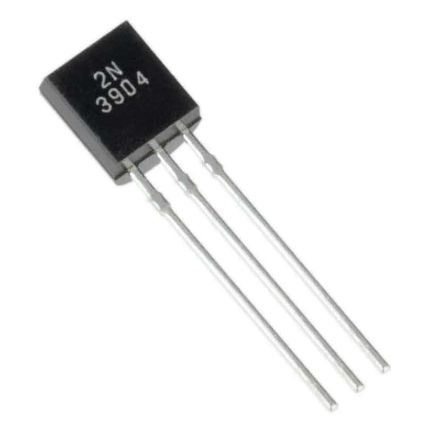

　　从封装角度来看，2N3904通常采用TO-92封装，这是一种常见的塑料封装形式，适合插入式（DIP）应用。TO-92封装具有良好的散热性能，适合高功率应用。此外，2N3904也有采用SOT-23封装的版本，如MMBT3904，这种封装适合表面贴装（SMD）应用，更适合现代紧凑型电路设计。

　　2N3904是一款多功能的NPN型晶体管，适用于放大器和开关应用。其优良的电气特性和广泛的封装选项使其在电子工程领域中具有重要的地位。无论是传统的模拟信号放大，还是现代的数字逻辑电路，2N3904都能提供稳定可靠的性能。

　　2n3904的工作原理

　　2N3904是一种常见的NPN型小信号晶体管，广泛应用于各种电子电路中，如放大器、开关电路和电源稳压器等。其工作原理基于半导体材料的特性，通过控制基极（Base）的电流来调节集电极（Collector）和发射极（Emitter）之间的电流流动。

　　2N3904晶体管由三个区域组成：发射极（Emitter）、基极（Base）和集电极（Collector）。这三个区域分别对应晶体管的三个引脚。发射极通常连接到地或电源的负极，基极用于接收控制信号，集电极则连接到负载或被控制的电路。

　　2N3904的工作原理可以分为两个主要部分：电流放大和开关特性。

　　电流放大：

　　当基极和发射极之间的电压（Vbe）超过一定阈值（通常约为0.7V）时，基极-发射极结正向偏置，电子从发射极注入基极。由于基极区域非常薄且掺杂浓度较低，大部分电子能够穿过基极并进入集电极。这些电子在集电极-发射极之间形成电流，称为集电极电流（Ic）。基极电流（Ib）则相对较小，但对集电极电流具有控制作用。2N3904的电流增益（hFE或β）通常在100到300之间，这意味着基极电流的微小变化可以引起集电极电流的显著变化。这种电流放大特性使得2N3904能够用于放大电路中，将微弱的输入信号放大为较强的输出信号。

　　开关特性：

　　2N3904还具有快速开关特性，适用于开关电路。当基极电压低于阈值电压时，基极-发射极结反向偏置，晶体管处于截止状态，集电极电流几乎为零。此时，晶体管相当于一个断开的开关。当基极电压超过阈值电压时，晶体管进入饱和状态，集电极电流大大增加，晶体管相当于一个闭合的开关。通过改变基极电压，可以控制晶体管在截止区和饱和区之间切换，从而实现对电路的开关控制。

　　2N3904的工作状态还可以分为三个区域：截止区、放大区和饱和区。在截止区，基极电流为零，集电极电流也为零；在放大区，基极电流和集电极电流成比例关系，晶体管具有电流放大作用；在饱和区，集电极电流达到最大值，晶体管完全导通。

　　2N3904的引脚布局和使用方法也非常重要。在使用2N3904时，需要正确连接每个引脚：发射极通常接地或连接到电源的负极，基极接收控制信号，集电极连接到负载或被控制的电路。为了保护晶体管，通常需要在基极和控制信号之间串联一个限流电阻，以防止基极电流过大。

　　2N3904作为一种常见的NPN型小信号晶体管，其工作原理基于半导体材料的特性，通过控制基极电流来调节集电极和发射极之间的电流流动。这种电流放大和开关特性使得2N3904在各种电子电路中具有广泛的应用。

　　2n3904的作用

　　2N3904是一款通用目的NPN型晶体管，在电子工程领域中具有广泛的应用。它由Fairchild Semiconductor Corporation制造，因其多功能性和可靠性而成为硬件工程师工具箱中的重要组成部分。2N3904的主要作用可以分为两大类：放大器和开关。

　　2N3904作为放大器的作用非常显著。它设计为一个通用目的放大器，适用于多种电路设计。其工作频率可达100MHz，表现出良好的高频性能。这意味着它可以用于音频放大器、射频放大器以及其他需要高频信号处理的电路中。2N3904的高电压增益和低噪声特性使其在低电平信号放大应用中非常有用。此外，它的高电流增益（最大可达300）使得它能够有效地驱动继电器、灯泡等负载，从而在各种放大电路中发挥重要作用。

　　2N3904作为开关的作用也非常突出。当用于开关模式时，晶体管工作在截止区或饱和区，为电路提供开或关状态。这种特性使得2N3904可以有效地用作电子电路中的开关，允许使用较小的控制信号控制较大的电流或电压。例如，在电源稳压器电路中，2N3904可以与其他元件结合使用，提供稳定的电压输出。在开关电路中，2N3904的快速开关特性使其能够迅速响应控制信号，从而实现高效、可靠的开关操作。

　　2N3904的引脚配置包括发射极、基极和集电极。发射极通常接地（公共参考），基极接收控制信号，集电极连接负载或被切换的电路。通过控制基极电压，可以控制晶体管的导通和截止状态。当基极电压超过某个特定值时，晶体管进入饱和状态，导通电流大大增加，从而实现开关功能。

　　除了上述主要作用外，2N3904还具有其他一些优势。它的尺寸小巧，适合于集成电路板上的紧凑设计。同时，2N3904采用高品质材料制造，具有良好的可靠性和耐用性。尽管2N3904小巧，但它能够处理中等功率水平的电流，具有较大的功率处理能力。

　　在实际应用中，2N3904广泛用于各种电子设备和电路中。例如，在音频放大器中，2N3904可以用于放大音频信号；在开关电路中，它可以用于控制其他电路的开关操作；在电源稳压器中，它可以用于提供稳定的电压输出。此外，2N3904还常用于驱动数码管显示数字信号，通过晶体管的放大作用提升电路的稳定性和效率。

　　2N3904晶体管凭借其多功能性、可靠性和高效性，在电子工程领域中发挥着重要作用。无论是作为放大器还是开关，2N3904都能满足各种电路设计的需求，成为电子工程师不可或缺的元件之一。

　　2n3904的特点

　　2N3904是一款广泛使用的NPN型硅晶体管，属于小功率晶体管系列。它具有许多显著的特点，使其在各种电子电路中都能发挥重要作用。

　　2N3904的工作电压范围较宽，最高可达40V。这一特点使得它在各种电子电路中都能稳定工作，无论是低电压还是较高电压的应用场景，都能胜任。这种宽泛的工作电压范围为设计者提供了更大的灵活性，可以在不同的电路设计中选择合适的电压等级。

　　2N3904的电流放大系数（β）一般在100到300之间。电流放大系数是衡量晶体管放大能力的重要参数，较高的β值意味着晶体管能够以较小的基极电流控制较大的集电极电流。这使得2N3904非常适合用于需要中等放大倍数的电路，如音频放大器和射频放大器等。此外，由于β值会受到温度和生产批次的影响，设计者在实际应用中需要根据具体的工作条件进行调整和测试。

　　2N3904通常采用TO-92封装，这种封装形式便于安装和拆卸，广泛应用于各种电子设备中。TO-92封装具有较小的体积和良好的散热性能，适合于紧凑型电路板设计。此外，这种封装形式还便于手工焊接和自动化生产，提高了电路组装的效率和可靠性。

　　2N3904的应用领域非常广泛。在放大电路中，2N3904常用于音频放大器、射频放大器等电路中，实现信号的放大。在开关电路中，2N3904可以用来实现开关功能，如门电路、触发器等。在振荡电路中，2N3904可以用于产生稳定的信号源。在稳压电路中，2N3904可以实现电压的稳定输出。这些应用领域的广泛性使得2N3904成为电子设计中的基础元件，其通用性和可靠性使其成为众多应用的理想选择。

　　2N3904还具有快速开关特性，这使得它在高频应用中表现出色。当基极电压超过某个特定值时，晶体管进入饱和状态，导通电流大大增加。这使得2N3904能够用作开关，将电路打开或关闭。这种快速开关特性在数字电路和脉冲电路中尤为重要，能够提高电路的响应速度和效率。

　　2N3904晶体管以其宽泛的工作电压范围、较高的电流放大系数、便于安装的封装形式以及广泛的应用领域，成为电子设计中的重要元件。无论是放大电路、开关电路、振荡电路还是稳压电路，2N3904都能发挥出色的表现，为电子设备的稳定运行提供可靠的保障。

　　2n3904的应用

　　2N3904是一款广泛使用的NPN型硅晶体管，属于小功率晶体管系列。它因其性能稳定、应用广泛而在电子工程领域占据重要地位。2N3904的主要特性包括工作电压范围宽（最高可达40V）、电流放大系数（β）在100到300之间，以及采用便于安装和拆卸的TO-92封装形式。这些特性使得2N3904在多种电子电路中都能发挥重要作用。

　　2N3904在放大电路中有着广泛的应用。它常用于音频放大器、射频放大器等电路中，实现信号的放大。由于其高电流增益和低噪声特性，2N3904非常适合用于低电平信号的放大，能够提供稳定的放大效果。此外，其增益带宽达到300MHz，使其在高频应用中表现良好，这对于无线通信等领域特别重要。

　　2N3904在开关电路中也有着重要的应用。在数字电路中，2N3904可以用来实现开关功能，如门电路、触发器等。其快速的开关特性使得它可以高效地在逻辑状态之间转换，这对于构建计算机逻辑和处理器至关重要。当用于开关模式时，晶体管工作在截止区或饱和区，为电路提供开或关状态。通过控制基极电压，可以实现对负载的精确控制。

　　2N3904还广泛应用于振荡电路中。它可以用于产生稳定的信号源，如在时钟电路、振荡器和信号发生器中。其高电压增益和快速开关特性使得2N3904能够产生稳定且频率准确的振荡信号。

　　在稳压电路中，2N3904也有着重要的应用。它可以与其他元件结合使用，构建电源稳压器电路，提供稳定的电压输出。通过调节基极电压，可以实现对输出电压的精确控制，从而确保电路的稳定运行。

　　除了上述应用，2N3904还广泛应用于温度传感器、LED驱动器等领域。在温度监测系统中，2N3904的敏感电流变化响应可用于精确控制和监测环境和设备的温度。在LED照明解决方案中，2N3904作为电流调节和开关的关键组件，能够实现对LED的精确控制。

　　2N3904晶体管因其性能稳定、应用广泛而被广泛应用于各种电子设备中。无论是作为放大器、开关、振荡器还是稳压器，2N3904都能发挥重要作用，为电子工程师提供了可靠的解决方案。了解并熟悉2N3904的规格和特性，能够确保在实际项目中的正确选型和设计。

　　2n3904如何选型

　　2N3904是一款广泛使用的NPN型小功率晶体管，适用于各种电子电路中的开关和放大应用。选型时需要考虑多个参数和特性，以确保其在特定应用中的性能和可靠性。本文将详细介绍2N3904的选型方法，包括其主要参数、应用领域和替代型号。

　　一、2N3904的主要参数

　　集电极-发射极最大电压（VCEO）：40V。这是晶体管在正常工作时能够承受的最大电压，超过这个电压可能会导致晶体管损坏。

　　集电极最大电流（IC）：200mA。这是晶体管能够连续通过的最大电流，超过这个电流可能会导致晶体管过热或损坏。

　　直流电流增益（hFE）：100-300。这是晶体管的放大能力，表示基极电流与集电极电流的比例。较高的增益意味着较小的基极电流可以控制较大的集电极电流。

　　集电极-基极电压（VCBO）：60V。这是集电极与基极之间的最大电压。

　　发射极-基极电压（VEBO）：6V。这是发射极与基极之间的最大电压。

　　功率耗散（PD）：625mW。这是晶体管在正常工作时能够消耗的最大功率，超过这个功率可能会导致晶体管过热或损坏。

　　增益带宽产品（fT）：300MHz。这是晶体管的频率响应特性，表示晶体管在高频下的放大能力。

　　封装类型：TO-92。这是晶体管的物理封装形式，影响其散热性能和安装方式。

　　二、2N3904的应用领域

　　模拟信号放大：2N3904能够提供稳定的放大效果，适用于音频设备、收音机和其他通信设备中的低至中等功率信号放大。

　　数字逻辑电路：在数字电路中，2N3904经常被用作开关元件，其快速的切换能力使得它可以高效地在逻辑状态之间转换，适用于构建计算机逻辑和处理器。

　　温度传感器：2N3904的敏感电流变化响应使其适用于精确控制和监测环境和设备的温度。

　　LED驱动器：2N3904可以作为电流调节和开关的关键组件，适用于LED照明解决方案。

　　三、2N3904的选型方法

　　确定应用需求：首先需要明确2N3904在具体应用中的需求，包括工作电压、电流、功率和频率等参数。例如，如果用于音频放大器，需要考虑输入信号的幅度和频率范围。

　　检查电气参数：根据应用需求，检查2N3904的电气参数是否满足要求。例如，如果工作电压超过40V，则需要考虑其他型号的晶体管。

　　考虑散热问题：2N3904的最大功率耗散为625mW，需要确保在实际应用中不会超过这个值。如果功率耗散较大，需要考虑散热措施，如增加散热片或使用散热良好的PCB设计。

　　选择合适的封装：2N3904通常采用TO-92封装，需要根据电路板的设计和安装方式选择合适的封装形式。如果空间有限，可以考虑使用SOT-23封装的替代型号，如SMMBT3904LT1G。

　　考虑替代型号：如果2N3904无法满足特定应用的需求，可以考虑使用替代型号。常见的替代型号包括BC636、BC547、BC549、BC639、2N2222、2N2369、2N3906、2N3055、2SC5200等。这些替代型号在电气参数和封装形式上与2N3904相似，可以互换使用。

　　四、2N3904的替代型号

　　BC636：与2N3904具有相似的电气参数，适用于低功率放大和开关应用。

　　BC547：具有较高的电流增益，适用于低噪声放大应用。

　　BC549：具有较高的频率响应，适用于高频放大和开关应用。

　　BC639：具有较高的电压和电流参数，适用于中等功率应用。

　　2N2222：具有较高的电流和功率参数，适用于中等功率放大和开关应用。

　　2N2369：具有较高的频率响应，适用于高频放大和开关应用。

　　2N3906：与2N3904互补的PNP型晶体管，适用于互补对称电路。

　　2N3055：大功率NPN型晶体管，适用于高功率放大和开关应用。

　　2SC5200：高性能NPN型晶体管，适用于高频放大和开关应用。

　　五、总结

　　2N3904是一款性能稳定、应用广泛的NPN型小功率晶体管，适用于各种电子电路中的开关和放大应用。选型时需要根据具体应用需求，检查其电气参数、散热性能和封装形式，并考虑使用替代型号。通过合理的选型，可以确保2N3904在特定应用中的性能和可靠性。
