什么是c1815
C1815是一种双极性结NPN晶体管,广泛应用于电子电路中。双极性晶体管(BJT)是一种具有三个终端的半导体器件,由三部分掺杂程度不同的半导体制成。C1815的主要参数包括:集电极-基极电压为50V,集电极电流为150mA,集电极功耗为400mW,转换频率为80MHz,最高结温为125°C。这些参数使得C1815非常适合用于音频放大和高频振荡器设计。
C1815晶体管由硅等半导体材料制成,具有三个引脚:发射极、基极和集电极。其工作原理基于载流子在PN结处的扩散作用和漂移运动。在NPN型晶体管中,高掺杂的发射极区域的电子通过扩散作用运动到基极,然后通过漂移运动到达集电极,形成集电极电流。
C1815晶体管常用于音频放大、前置放大电路、开关电路和射极跟随器等应用。它可以驱动150mA以下的负载,适用于各种电子信号放大和高频请求。此外,C1815还可以用于制作达林顿对,以提高电流增益。
C1815是一种性能优良的双极性结NPN晶体管,广泛应用于各种电子电路中,特别是在音频放大和高频振荡器设计中表现出色。

c1815的分类
C1815是一种双极性结NPN晶体管,广泛应用于电子电路中。根据其不同的特性和应用领域,C1815可以分为以下几个类别:
按功能分类:
音频放大器:C1815常用于音频放大电路中,能够有效地放大音频信号。其较高的电流增益和较低的噪声使其成为音频放大器的理想选择。
高频振荡器:由于C1815具有较高的转换频率(80MHz),它也常用于高频振荡器的设计中,能够产生稳定的高频信号。
开关电路:C1815可以用作电子开关,驱动150mA以下的负载,如继电器、LED等。其快速的开关特性使其在数字电路中也有广泛应用。
射极跟随器:C1815可以用于构建射极跟随器电路,提供高输入阻抗和低输出阻抗,适用于信号缓冲和阻抗匹配。
按封装形式分类:
TO-92封装:C1815最常见的封装形式是TO-92,这是一种小型塑料封装,具有三个引脚,分别对应发射极、基极和集电极。这种封装形式便于安装和使用,适用于各种电子电路。
SOT-23封装:除了TO-92封装外,C1815还有SOT-23封装形式,这是一种更小型的表面贴装封装,适用于高密度电路板设计。常见的SOT-23封装等效型号包括KTC3875、2SC4116、2SC4738等。
按电流增益分类:
低增益:C1815的最大到最小电流增益为25到700hFE,其中低增益型号适用于需要较低增益的应用,如某些开关电路。
高增益:高增益型号适用于需要较高增益的应用,如音频放大器和前置放大电路。高增益型号可以提供更大的信号放大能力。
按替代型号分类:
等效替代型号:C1815的等效替代型号包括2N2222、C945、2SC3198、KTC3198、2SC3921、2N3904等。这些型号在参数和性能上与C1815相似,可以在某些电路中互换使用。但在更换时需要注意管脚配置和具体参数的差异。
互补型号:C1815的互补型号是A1015(2SA1015),这是一种PNP型晶体管,参数与C1815相同,但导电极性相反。它们通常作为互补管使用,适用于推挽放大器等电路。
按应用领域分类:
消费电子:C1815广泛应用于消费电子产品中,如音频设备、电视、收音机等。
工业控制:在工业控制系统中,C1815可以用作信号放大器和开关,驱动各种负载。
通信设备:C1815在通信设备中也有应用,如高频振荡器和信号放大器。
C1815作为一种性能优良的双极性结NPN晶体管,根据其不同的特性和应用领域,可以分为多种类别。这些分类有助于更好地理解和应用C1815晶体管,满足不同电路设计的需求。
c1815的工作原理
C1815是一种双极性结NPN晶体管,广泛应用于音频放大和高频振荡器设计。其工作原理基于晶体管的基本特性,即通过控制基极电流来调节集电极电流,从而实现信号的放大。
C1815晶体管由三个区域组成:发射区、基区和集电区。每个区域都有一个引脚,分别是发射极(E)、基极(B)和集电极(C)。这三个引脚在电路中起到不同的作用。发射极是电流的入口,基极是控制电流的“阀门”,而集电极则是电流的出口。
当C1815晶体管工作时,基极和发射极之间施加一个小的正向电压(通常为0.7V左右),这会使基极和发射极之间的PN结正向偏置,从而允许电流从发射极流向基极。这个电流称为基极电流(Ib)。由于基区非常薄且掺杂浓度较低,大部分基极电流会继续流向集电极,形成集电极电流(Ic)。集电极电流的大小与基极电流成正比,比例系数称为电流增益(hFE),C1815的电流增益范围为25到700。
C1815晶体管的放大作用主要体现在集电极电流对基极电流的放大上。当基极电流发生变化时,集电极电流会按照电流增益的比例发生变化,从而实现信号的放大。例如,如果基极电流增加了1μA,而电流增益为100,则集电极电流会增加100μA。这种放大作用使得C1815晶体管在音频放大和信号处理等应用中非常有用。
C1815晶体管还可以用作开关。当基极电流足够大时,晶体管进入饱和区,集电极和发射极之间的电压降非常小,相当于一个闭合的开关。当基极电流为零时,晶体管进入截止区,集电极和发射极之间的电流几乎为零,相当于一个断开的开关。这种开关特性使得C1815晶体管在数字电路和电源管理等应用中也非常有用。
C1815晶体管的工作原理基于其内部的双极性结构和电流控制机制。通过调节基极电流,可以实现对集电极电流的控制,从而实现信号的放大和开关功能。这些特性使得C1815晶体管在各种电子电路中得到了广泛应用。
c1815的作用
C1815是一种双极性结NPN晶体管,广泛应用于电子电路中,特别是在音频放大和高频振荡器设计中。它的主要作用包括信号放大、开关控制和稳压等。以下是对C1815晶体管作用的详细解析。
C1815晶体管的主要功能之一是信号放大。在音频放大器中,C1815可以放大微弱的音频信号,使其能够驱动扬声器或其他音频设备。这种放大作用是通过晶体管的基极接收一个小电流信号,然后通过集电极输出一个放大后的电流信号来实现的。C1815的最大集电极电流为150mA,这意味着它可以驱动150mA以下的任何负载。此外,C1815的直流电流增益(hFE)范围为25到700,这使得它在音频和电子信号放大方面表现出色。
C1815晶体管可以用作开关。在数字电路中,C1815可以在接受5V电压时处于开启状态,而在低于该电压时处于关闭状态。这种开关特性使得C1815可以用于控制继电器、大功率晶体管、低功率LED等负载。通过调节基极的电流,可以控制集电极和发射极之间的导通状态,从而实现对负载的开关控制。
C1815晶体管还可以用于稳压电路中。通过调整其工作状态,C1815可以稳定输出电压,确保电路的稳定运行。这种稳压作用在电源电路中尤为重要,可以防止电压波动对电路造成的影响。
C1815晶体管的高频特性也使其在高频振荡器设计中得到广泛应用。其转换频率(fT)为80MHz,这意味着它可以在高频电路中表现出良好的开关和放大性能。这种高频特性使得C1815在通信设备、无线传输等领域具有重要应用价值。
在实际应用中,C1815晶体管还常用于前置放大电路、射极跟随器等电路中。前置放大电路利用C1815的放大特性,将输入信号放大后输出,为后续电路提供更强的信号驱动能力。射极跟随器则利用C1815的低输出阻抗特性,实现信号的缓冲和隔离,确保信号传输的稳定性和可靠性。
C1815晶体管作为一种常用的NPN型三极管,在电子电路中发挥着重要作用。其信号放大、开关控制、稳压等多种功能使其在音频放大器、电源电路、高频振荡器等领域得到广泛应用。通过深入了解C1815晶体管的特性和应用,可以更好地利用它来解决实际问题,提升电子电路的性能和稳定性。
c1815的特点
C1815是一种双极性结NPN晶体管,广泛应用于各种电子设备和电路中。它具有许多显著的特点,使其成为低功耗放大器、开关电路和信号处理等应用场景的理想选择。
C1815具有良好的电流增益和可靠性。其最大集电极电压为50V,最大集电极电流为150mA,功耗上限为200mW。这些参数使得C1815能够在多种工作条件下保持稳定性能。特别是在低功耗音频放大器中,C1815的高增益特性能够充分发挥作用,适用于收音机、音响系统等设备。
C1815的频率特性较好,适合用于高频信号处理。其特征频率(fT)通常在50MHz至150MHz之间,这使得C1815在射频电路(RF电路)中表现出色。例如,在振荡器和混频器中,C1815能够有效支持高频信号的处理,确保信号的稳定性和准确性。
C1815采用SOT-23封装,这种小型表面贴装封装使得其在PCB上的占用空间较小,非常适合于便携式和紧凑型电子设备。这种封装形式不仅节省了空间,还提高了电路的可靠性和稳定性。
在应用方面,C1815具有广泛的应用范围。除了常见的信号放大和开关电路外,C1815还可以用于制作达林顿对,进一步提高电流增益。在传感器电路中,C1815能够有效地放大微弱信号,提高传感器的灵敏度和准确性。此外,C1815还可以用于驱动继电器、LED灯等负载,适用于各种控制电路。
在设计以C1815为核心的电路时,需要注意一些关键点。首先是散热管理,虽然C1815的最大功耗为200mW,但长时间或大电流的工作可能导致过热。因此,设计中需考虑散热问题,确保其工作在安全温度范围内。其次是电源电压和极性,在连接电源时,确保集电极电压不超过50V,并且遵循正确的极性接入,避免因连接错误而造成器件损坏。最后是增益选择,设计的增益要求需要关注h_FE值,保证在工作条件下能够满足电流增益的需求。
C1815晶体管凭借其良好的电流增益、高频特性、可靠的封装形式和广泛的应用范围,成为电子工程师们常用的器件之一。无论是用于音频放大、高频信号处理还是开关电路,C1815都能够提供稳定和高效的性能。
c1815的应用
C1815是一款由江苏长电(CJ)生产的NPN型晶体管,以其良好的电气性能和广泛的适用性,在电子工程领域得到了广泛应用。这款晶体管通常以SOT-23封装形式出现,具有小巧的体积和良好的散热性能,非常适合集成在紧凑的电子电路中。C1815的最大集电极-发射极电压(Vce)为50V,最大集电极电流(Ic)可达1A,直流电流增益(hFE)在100到300之间,最高工作频率可达到几十MHz。这些特性使得C1815在多种应用场景中表现出色。
C1815广泛应用于音频放大电路。由于其高增益特性和线性响应,C1815常用作音频放大器的前级放大器,有效提升音频信号的强度。在前置放大电路中,C1815能够放大微弱的音频信号,使其达到足够的电平,以便进一步处理或传输。这种应用在家庭音响系统、便携式音频设备和专业音频设备中非常常见。
C1815在开关电路中也有广泛的应用。在开关电路中,C1815可作为开关元件,控制负载的通断,广泛应用于小型电机驱动、灯光控制等场合。例如,在LED照明系统中,C1815可以用作开关元件,通过控制基极电流来实现LED的亮灭。此外,C1815还适用于继电器驱动电路,将低功率信号转换为能够操作大功率负载的控制信号。
C1815还广泛应用于信号处理电路中。由于其良好的增益特性和频率响应,C1815可以用于各种传感器信号的处理与放大,提高信号的可用性与准确性。例如,在温度传感器电路中,C1815可以放大传感器输出的微弱信号,使其更容易被后续电路处理。
此外,C1815还适用于高频放大电路。其较高的转换频率(fT)使其在高频应用中表现出色,能够有效放大高频信号。这种特性使得C1815在无线通信、射频识别(RFID)和其他高频电子设备中得到广泛应用。
在设计使用C1815的电路时,需要注意一些关键事项。首先,散热管理非常重要。虽然C1815具有较好的散热能力,但在高功率应用中,设计时应确保适当的散热条件,以避免因过热而导致性能下降或损坏。其次,合理设计偏置电路对C1815的性能至关重要。过高的基极电流可能导致工作点不稳定,因此偏置电路的设计需确保在安全工作范围内。最后,对于高频应用,需注意C1815的开关速度和频率响应,必要时对电路进行优化,以减少失真和提高效率。
C1815是一款性价比极高的NPN型晶体管,凭借其优异的电气性能、稳定的工作特性及多样的应用场景,已成为众多电子设计中不可或缺的重要元件。通过合理的设计和应用,C1815能为电子产品增添更多的价值和功能。
c1815如何选型
C1815是一种双极性结NPN晶体管,广泛应用于音频放大和高频振荡器设计。选型时需要考虑多个参数和特性,以确保其在特定应用中的性能和可靠性。本文将详细介绍C1815的选型方法,包括其主要参数、代换建议、封装类型和应用领域。
一、C1815的主要参数
集电极-基极电压(VCB0):指集电极与基极之间的最大允许电压,通常为60V。超过此电压可能会对晶体管造成损坏。
集电极-发射极电压(VCE0):表示集电极与发射极之间的最大允许电压,C1815的此参数一般为50V。
发射极-基极电压(VEB0):此参数描述了发射极与基极之间的最大允许电压,通常为6V。
集电极电流(IC):表示流过集电极的最大允许电流,对于C1815而言,通常为150mA。
特征频率(fT):是描述晶体管电流放大系数下降到1时的频率,C1815的特征频率一般较高,可达100MHz以上。
直流电流增益(hFE):C1815的最大到最小电流增益为25到700,这是放大能力的一个重要体现。
功耗(Pc):C1815的功耗为400mW,表示其最大功耗。
最高结温(TJ):C1815的最高结温为125°C。
存储和工作温度:-55至+150℃。
二、C1815的代换建议
若需要代换C1815晶体管,推荐选择一些参数相近的NPN型高频小功率晶体管。在选择代换器件时,应重点关注VCB0、VCE0、VEB0、IC以及fT等关键参数,确保代换器件的性能与C1815相匹配。常见的代换型号包括:
2N2222:这是一种常见的NPN型晶体管,具有较高的电流增益和特征频率,适用于高频放大和开关电路。
C945:与C1815参数相近,适用于类似的高频和音频放大应用。
2SC3198:具有较高的电流增益和特征频率,适用于高频放大电路。
KTC3198:与C1815参数相近,适用于高频和音频放大应用。
2SC3921:具有较高的电流增益和特征频率,适用于高频放大电路。
2N3904:这是一种常见的NPN型晶体管,具有较高的电流增益和特征频率,适用于高频放大和开关电路。
三、C1815的封装类型

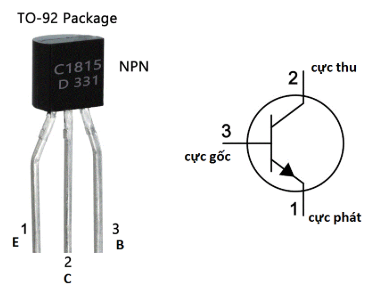

C1815通常采用TO-92封装,这种封装具有良好的散热性能和较小的体积,适用于各种电子设备。TO-92封装的引脚排列如下:
发射极(E):第一个引脚,通常位于左侧。
基极(B):第二个引脚,位于中间。
集电极(C):第三个引脚,位于右侧。
四、C1815的应用领域
C1815是一种广泛使用的NPN晶体管,常用于以下应用领域:
音频放大级:C1815的集电极功耗和直流电流增益相当不错,是音频和电子信号放大的理想选择。常用于前置放大器和前置放大器级。
小型音频放大器:如果用于驱动小型扬声器,C1815的集电极电流为150mA,可以驱动150mA以下的任何负载。
电子电路中的开关:C1815可用作电子电路中的开关,以驱动150mA以下的负载。例如,驱动继电器、大功率晶体管、低功率LED和电子电路的其他部件。
高频电路:C1815具有较高的特征频率,适用于高频振荡器和高频放大电路。
传感器电路:C1815可用于传感器电路中,作为信号放大和处理的元件。
五、C1815的选型步骤
确定应用需求:首先明确C1815的应用场景,例如音频放大、高频振荡器或开关电路等。
选择合适的参数:根据应用需求,选择合适的集电极-基极电压、集电极-发射极电压、发射极-基极电压、集电极电流、特征频率和直流电流增益等参数。
考虑封装类型:C1815通常采用TO-92封装,选择合适的封装类型以适应电路板的设计。
检查代换型号:如果需要代换C1815,选择参数相近的代换型号,如2N2222、C945、2SC3198等。
验证电路设计:在实际应用中,验证C1815的性能和可靠性,确保其在特定应用中的正常工作。
通过以上步骤,可以有效地选择和应用C1815晶体管,确保其在特定应用中的性能和可靠性。
