a19t的分类

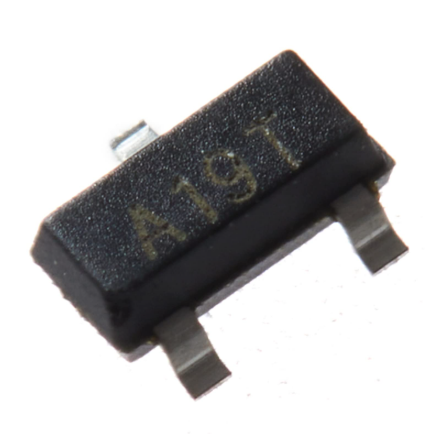

　　A19T是一种贴片场效应管（MOSFET），属于半导体电子元件的一种。根据其具体参数和应用领域，可以将其分类为以下几个方面：

　　类型分类：

　　N沟道增强型MOSFET：A19T属于N沟道增强型场效应管。N沟道MOSFET的特点是电子作为主要载流子，具有较高的电子迁移率，因此导通电阻较低，适合用于高频和大电流的应用场合。

　　封装形式分类：

　　贴片封装（SMD）：A19T采用贴片封装形式，这种封装方式体积小、重量轻，适合用于高密度电路板的设计。贴片封装还具有良好的机械稳定性和散热性能，适用于表面贴装技术（SMT）的自动化生产。

　　极性分类：

　　单极型：场效应管属于单极型器件，即其导电主要依赖于一种载流子（电子或空穴）。A19T作为N沟道MOSFET，主要载流子是电子。

　　电气参数分类：

　　栅源电压（Vgs）：A19T的最大栅源电压通常为±20V或更高，超过此值可能导致器件损坏。阈值电压（Vth）一般在1~3V之间，是使MOSFET开始导通的栅源电压值。

　　漏源电压（Vds）：A19T的最大漏源电压通常在几十伏特范围内，具体值取决于制造商和产品规格书。击穿电压表示器件在更高电压下工作的能力。

　　漏极电流（Id）：A19T的连续漏极电流（Idc）和脉冲漏极电流（Idp）分别表示其在持续和瞬时负载下的电流承受能力。

　　导通电阻（Rds(on)）：这是当MOSFET完全导通时，从漏极到源极的电阻值，直接影响器件的导通损耗和效率。

　　应用场景分类：

　　电源管理：A19T广泛应用于电源管理电路中，如DC/DC转换器、电池管理系统等，作为开关元件实现高效的电源转换和管理。

　　电机驱动：用于控制直流电机、步进电机等的速度和方向，具有快速响应和高效率的特点。

　　通信设备：在射频放大器、天线开关等电路中发挥重要作用，具有良好的高频特性和低噪声性能。

　　汽车电子：用于车身控制系统、照明系统等的电源管理和信号放大，具有高可靠性和耐高温性能。

　　其他重要参数分类：

　　开关时间：包括开启时间和关闭时间，决定了MOSFET在高频应用中的性能。

　　热阻：衡量器件散热能力的指标，低热阻有助于保持较低的结温和提高可靠性。

　　工作温度范围：通常在一个较宽的温度范围内工作，如-55°C至+150°C，具体值取决于产品规格。

　　A19T作为一种贴片场效应管，具有多种分类方式，包括类型、封装形式、极性、电气参数、应用场景和其他重要参数。这些分类方式有助于更好地理解和应用A19T，满足不同电路设计和应用需求。

　　a19t的工作原理

　　A19T是一种贴片场效应管（MOSFET），其工作原理基于场效应晶体管的基本原理。场效应晶体管是一种通过电场效应控制电流的电子元件，它依靠电场去控制导电沟道形状，因此能控制中某种类型的沟道的导电性。A19T属于N沟道增强型MOSFET，这意味着它在栅源电压（Vgs）达到一定阈值电压（Vth）时才会导通。

　　具体来说，A19T的工作原理如下：

　　栅源电压（Vgs）：当在栅极和源极之间施加正电压时，会产生一个电场，这个电场会吸引电子到栅极下方的区域，形成一个导电沟道。这个电压称为栅源电压（Vgs）。

　　阈值电压（Vth）：A19T有一个特定的阈值电压，通常在1~3V之间。只有当栅源电压超过这个阈值电压时，MOSFET才会开始导通。低于这个电压时，MOSFET处于截止状态，几乎没有电流通过。

　　导电沟道：当栅源电压超过阈值电压时，栅极下方的P型半导体材料中会形成一个N型导电沟道。这个沟道连接源极和漏极，允许电流从漏极流向源极。

　　漏源电压（Vds）：在MOSFET导通时，漏极和源极之间的电压称为漏源电压（Vds）。当漏源电压较小时，电流与漏源电压成正比。随着漏源电压的增加，电流会达到一个饱和值，不再随漏源电压的增加而增加。

　　导通电阻（Rds(on)）：当MOSFET完全导通时，从漏极到源极的电阻值称为导通电阻（Rds(on)）。低导通电阻意味着更小的功耗和更高的效率。

　　开关时间：MOSFET的开关时间包括开启时间和关闭时间，这决定了MOSFET在高频应用中的性能。A19T的开关时间较短，适合用于高频开关应用。

　　热阻：热阻是衡量器件散热能力的指标。低热阻有助于保持较低的结温和提高可靠性。A19T具有较低的热阻，能够在较高温度下稳定工作。

　　工作温度范围：A19T的工作温度范围通常在-55°C至+150°C之间，这使得它能够在各种环境条件下可靠工作。

　　A19T广泛应用于电源管理、电机驱动、通信设备和汽车电子等领域。在电源管理中，它作为开关元件在DC/DC转换器、电池管理系统等中使用。在电机驱动中，它用于控制直流电机、步进电机等的速度和方向。在通信设备中，它在射频放大器、天线开关等电路中发挥作用。在汽车电子中，它用于车身控制系统、照明系统等的电源管理和信号放大。

　　A19T贴片场效应管通过电场效应控制导电沟道的形成和断开，从而实现对电流的控制。其高性能和小巧的尺寸使其适用于多种应用场景。

　　a19t的作用

　　A19T是一种贴片场效应管（MOSFET），在电子设备中扮演着至关重要的角色。它的主要作用包括开关控制、信号放大、电源管理等。以下是对A19T作用的详细解析。

　　A19T作为一种N沟道增强型MOSFET，其主要功能之一是作为开关元件。在电路中，A19T可以通过控制栅极电压来实现漏极和源极之间的导通和截止。这种开关特性使得A19T在电源管理、电机驱动、通信设备等领域得到了广泛应用。例如，在DC/DC转换器中，A19T可以作为开关元件，通过高频开关来实现电压转换，从而提高电源效率。

　　A19T还具有信号放大的作用。在某些电路中，A19T可以用来放大微弱的电信号，使其达到所需的强度。这种特性使得A19T在射频放大器、天线开关等电路中发挥重要作用。例如，在无线通信设备中，A19T可以用来放大接收到的微弱信号，从而提高信号的传输距离和质量。

　　A19T还具有较低的导通电阻（Rds(on)），这使得它在导通状态下的能量损耗较低。低导通电阻不仅有助于提高电路的能效，还能减少因电流通过而产生的热量，从而提高器件的可靠性和寿命。例如，在汽车电子系统中，A19T可以用于车身控制系统、照明系统等的电源管理和信号放大，确保系统在高温、高湿等恶劣环境下仍能稳定工作。

　　A19T的开关时间较短，包括开启时间和关闭时间，这使得它在高频应用中表现出色。短开关时间有助于提高电路的响应速度和动态性能，适用于需要快速响应的负载开关、定时器和控制器电路。例如，在便携式设备中，A19T可以作为负载开关，迅速响应负载变化，确保设备在不同工作模式下的稳定运行。

　　A19T还具有较宽的工作温度范围，通常在-55°C至+150°C之间。这使得它能够在各种环境条件下工作，适用于工业、军事、航空航天等领域的电子设备。例如，在航空航天设备中，A19T可以用于电源管理和信号放大，确保设备在极端温度条件下的正常工作。

　　A19T作为一种高性能的贴片场效应管，凭借其开关控制、信号放大、电源管理等多重功能，广泛应用于各种电子设备中。其低导通电阻、短开关时间、宽工作温度范围等特性，使其在提高电路能效、响应速度和可靠性方面发挥着重要作用。了解和掌握A19T的参数和应用，有助于电子工程师更好地选择和使用这一关键电子元件，从而提升电子设备的整体性能和可靠性。

　　a19t的特点

　　A19T是一款高性能的贴片场效应管（MOSFET），广泛应用于各种电子设备中。其特点主要体现在以下几个方面：

　　A19T具有出色的电气性能。作为一款N沟道增强型MOSFET，A19T的最大栅源电压（Vgs）通常为±20V或更高，确保了器件在高电压条件下的稳定工作。其阈值电压（Vth）一般在1~3V之间，这意味着较低的栅源电压即可使MOSFET开始导通，提高了电路的响应速度。此外，A19T的最大漏源电压（Vds）通常在几十伏特范围内，能够承受较高的电压差，适用于多种电路需求。

　　A19T的导通电阻（Rds(on)）相对较低，这使得它在导通状态下的损耗较小，提高了电路的效率。低导通电阻不仅减少了能量损耗，还降低了发热，有助于提高器件的可靠性和寿命。A19T的连续漏极电流（Idc）和脉冲漏极电流（Idp）也具有较高的值，能够在允许的最高结温下持续通过较大的电流，同时也能应对瞬时的高电流负载变化。

　　A19T还具有优异的开关特性。其开关时间包括开启时间和关闭时间，决定了MOSFET在高频应用中的性能。较短的开关时间使得A19T在高频电路中表现出色，能够快速响应负载变化，提高电路的动态性能。此外，A19T的热阻较低，有助于保持较低的结温，进一步提高了器件的可靠性和稳定性。

　　在封装方面，A19T采用贴片（SMD）封装形式，具有小巧的尺寸和高密度布局的优势。这种封装形式不仅节省了PCB板的空间，还便于自动化生产和焊接，提高了生产效率。A19T的封装尺寸通常为2.9mm×1.3mm×1.1mm（长×宽×高），适合高密度PCB布局，特别适用于空间受限的设计。

　　A19T的工作温度范围较宽，通常在-55°C至+150°C之间，能够在极端温度条件下稳定工作。这使得A19T适用于各种环境，包括工业、汽车和消费电子等领域。其广泛的应用场景包括电源管理、电机驱动、通信设备和汽车电子等。在这些应用中，A19T作为开关元件或放大元件，能够提供高效、可靠的性能。

　　A19T贴片场效应管凭借其出色的电气性能、低导通电阻、优异的开关特性、紧凑的封装形式和宽广的工作温度范围，成为电子设备中不可或缺的关键元件。其高性能和可靠性使其在各种应用中表现出色，满足了现代电子设备对高效、稳定和小型化的需求。

　　a19t的应用

　　A19T贴片场效应管（MOSFET）作为一种高性能的电子元件，在现代电子设备中有着广泛的应用。其独特的性能和小巧的封装形式使其成为许多电路设计中的首选。以下是A19T贴片场效应管在不同领域的具体应用及其优势。

　　在电源管理领域，A19T贴片场效应管被广泛应用于DC/DC转换器、电池管理系统等电路中。由于其低导通电阻（Rds(on)）和快速开关时间，A19T能够高效地控制电流的通断，从而实现高效的电源转换和管理。例如，在笔记本电脑、智能手机等便携式设备中，A19T可以用于调节电池输出电压，确保设备在不同工作模式下的稳定供电。

　　在电机驱动领域，A19T贴片场效应管被用于控制直流电机、步进电机等的速度和方向。其高耐压和大电流承载能力使得A19T能够在高功率应用中保持稳定性能。例如，在无人机、电动工具等设备中，A19T可以用于精确控制电机的转速和扭矩，从而实现高效、稳定的运动控制。

　　在通信设备领域，A19T贴片场效应管被广泛应用于射频放大器、天线开关等电路中。其低导通电阻和快速开关时间使得A19T能够在高频信号处理中表现出色。例如，在智能手机、基站等通信设备中，A19T可以用于切换天线路径，确保信号传输的高效性和稳定性。

　　在汽车电子领域，A19T贴片场效应管被用于车身控制系统、照明系统等的电源管理和信号放大。其宽广的工作温度范围和高可靠性使得A19T能够在严苛的汽车环境中保持稳定性能。例如，在电动汽车中，A19T可以用于控制电池组的充放电过程，确保电池的安全和高效运行。

　　A19T贴片场效应管凭借其高性能、小巧的封装形式和广泛的应用领域，成为现代电子设备中不可或缺的元件。无论是在电源管理、电机驱动、通信设备还是汽车电子领域，A19T都能够发挥其独特的优势，为各种电子设备提供高效、稳定的性能支持。随着电子技术的不断发展，A19T贴片场效应管的应用前景将更加广阔。

　　a19t如何选型

　　A19T是一种常见的电子元件，广泛应用于各种电子设备中。它既可以指代贴片三极管，也可以指代贴片场效应管（MOSFET）。在选择A19T时，需要综合考虑其电气参数、封装形式、应用场景等因素，以确保其能够满足特定电路的需求。本文将详细介绍A19T的选型方法，并列出其详细型号。

　　一、A19T的基本特性

　　A19T主要有两种类型：NPN三极管和N沟道增强型MOSFET。它们在电气特性和应用场景上有所不同，因此在选型时需要根据具体需求进行选择。

　　NPN三极管A19T：

　　封装形式：SOT-23

　　集电极电流（Ic）：500mA

　　电流增益（hFE）：100-300

　　功耗（Pd）：625mW

　　工作电压（Vce）：40V

　　N沟道增强型MOSFET A19T：

　　封装形式：SOT-23

　　栅源电压（Vgs）：±20V

　　阈值电压（Vth）：1-3V

　　漏源电压（Vds）：60V

　　连续漏极电流（Idc）：5A

　　导通电阻（Rds(on)）：0.1Ω

　　二、选型步骤

　　确定应用需求：

　　应用场景：确定A19T将用于哪种电路，如信号放大、开关控制、电源管理等。

　　工作条件：了解电路的工作电压、电流、频率等参数。

　　选择合适的类型：

　　三极管 vs. MOSFET：如果需要进行小信号放大或低功率开关控制，可以选择NPN三极管A19T。如果需要处理更高的电流或电压，或者需要更快的开关速度，可以选择N沟道增强型MOSFET A19T。

　　检查电气参数：

　　电流和电压：确保所选型号的集电极电流（Ic）或漏极电流（Id）能够满足电路需求。同时，工作电压（Vce或Vds）应大于电路中的最大电压。

　　功耗：计算电路中的功耗，确保不超过器件的最大功耗（Pd）。

　　考虑封装和尺寸：

　　封装形式：A19T通常采用SOT-23封装，适合高密度PCB布局。如果空间有限，可以选择更小的封装形式。

　　尺寸：确认封装尺寸是否适合PCB设计，避免焊接和安装问题。

　　评估热性能：

　　热阻：选择热阻较低的型号，以提高散热性能和可靠性。

　　工作温度范围：确保所选型号能够在预期的工作温度范围内正常工作。

　　参考数据手册：

　　详细参数：查阅制造商提供的数据手册，获取详细的电气参数和性能曲线。

　　应用指南：参考数据手册中的应用指南，了解最佳实践和注意事项。

　　三、详细型号列表

　　NPN三极管A19T：

　　型号：MMBT3906

　　封装：SOT-23

　　集电极电流（Ic）：200mA

　　电流增益（hFE）：100-300

　　功耗（Pd）：350mW

　　工作电压（Vce）：40V

　　N沟道增强型MOSFET A19T：

　　型号：N/A（具体型号需根据制造商和产品规格书确定）

　　封装：SOT-23

　　栅源电压（Vgs）：±20V

　　阈值电压（Vth）：1-3V

　　漏源电压（Vds）：60V

　　连续漏极电流（Idc）：5A

　　导通电阻（Rds(on)）：0.1Ω

　　四、应用场景与选型建议

　　低功率开关电路：

　　推荐型号：NPN三极管A19T（MMBT3906）

　　理由：适用于继电器驱动、传感器信号调理等低功率应用。

　　电源管理：

　　推荐型号：N沟道增强型MOSFET A19T

　　理由：适用于DC/DC转换器、电池管理系统等高电流应用。

　　电机驱动：

　　推荐型号：N沟道增强型MOSFET A19T

　　理由：适用于控制直流电机、步进电机等的速度和方向。

　　通信设备：

　　推荐型号：N沟道增强型MOSFET A19T

　　理由：适用于射频放大器、天线开关等高频应用。

　　五、注意事项

　　高频应用：在高频应用中，需要注意结电容（Cob）对信号完整性的影响。

　　热管理：确保电路设计中考虑了散热措施，以防止器件过热损坏。

　　兼容性：如果需要替换现有元件，确保新选型的A19T在电气参数和封装形式上与原元件兼容。

　　总之，选择合适的A19T型号需要综合考虑其电气参数、封装形式、应用场景等因素。通过仔细评估和参考数据手册，可以确保所选型号能够满足特定电路的需求，从而提高系统的性能和可靠性。
