lm337的分类

　　LM337是一种可调三端负电压稳压器，广泛应用于各种电子电路中。根据其功能、性能和应用领域，LM337可以分为以下几个主要类别：

　　按功能分类：

　　负电压稳压器：LM337的主要功能是提供稳定的负电压输出。它可以在-1.2V到-37V的范围内调节输出电压，并能提供超过1.5A的连续输出电流。这一特性使其特别适用于需要稳定负电压的电路，如音频放大器、传感器接口电路等。

　　电流限制器：LM337还可用作电流限制器，通过内置的电流限制功能保护电路中的负载免受过流损害。这一功能在电源管理系统中尤为重要，如电池充电器、直流稳压电源等。

　　按性能分类：

　　高电流输出能力：LM337具备较高的输出电流能力，能够稳定地提供超过1.5A的电流。这使得它在对电流要求较高的场景中表现出色，如大功率电子设备、工业控制系统等。

　　内置保护功能：LM337集成了过载和短路保护功能，能够在负载变化或突发状况下保护电路免受损坏。此外，它还具有热关断功能，当芯片温度过高时会自动关闭输出，防止过热损坏。这些保护功能提高了系统的可靠性和安全性。

　　按应用领域分类：

　　电源管理：LM337广泛应用于各种电源管理系统中，如稳压电源、电池充电器、直流稳压电源等。它能够提供稳定的负电压输出，确保电子设备的正常运行。

　　模拟电路：在模拟电路中，LM337能够提供可调负压源，为电路提供所需的负电压。这一特性使其在音频放大器、传感器接口电路等领域发挥着重要作用。

　　工业控制：LM337的高电流输出能力和完善的保护功能使其在工业控制系统中得到广泛应用，如电机驱动、自动化设备等。

　　按封装形式分类：

　　D2T封装：D2T封装是一种表面贴装封装形式，适用于需要高密度安装的电路板。这种封装形式具有良好的散热性能，适用于-40°C至+125°C的工作环境。

　　T封装：T封装是一种插入式安装封装形式，适用于传统的通孔安装电路板。这种封装形式同样具有良好的散热性能，适用于0°C至+125°C的工作环境。

　　按工作温度范围分类：

　　LM337D2T：适用于-40°C至+125°C的工作环境，适用于极端温度条件下的应用。

　　LM337BT：适用于0°C至+125°C的工作环境，适用于常规温度条件下的应用。

　　LM337作为一种性能优越、应用广泛的负电压稳压器，可以根据其功能、性能、应用领域、封装形式和工作温度范围进行分类。无论是在电源管理、模拟电路还是工业控制领域，LM337都发挥着关键作用，为电子设备的稳定运行提供了可靠的保障。

　　lm337的工作原理

　　LM337是一款可调节的三端负电压稳压器，广泛应用于需要负电压输出的电路中。其工作原理基于负反馈机制，通过内部电路产生一个精确的负基准电压，并通过外部电阻来调节输出电压。以下是LM337的工作原理详细解释。

　　LM337内部包含一个负反馈回路，该回路通过对输入和输出电压之间的差值进行调节，使输出电压保持稳定。具体来说，LM337通过生成一个精确的-1.25V基准电压源（Vref）在其输出和调节端子之间。这个基准电压通过外部电阻R1和R2形成一个分压网络，从而调节输出电压。

　　当输入电压施加到LM337的输入端时，内部电路会生成一个稳定的-1.25V基准电压。这个基准电压通过调节端子（ADJ）和输出端子（OUT）之间的电阻R1形成一个电流Iadj。这个电流Iadj通过电阻R2从地传播，从而在R2上产生一个电压降。这个电压降与基准电压相加，形成最终的输出电压。

　　输出电压的计算公式为：

　　[ V_{out} = -1.25V imes (1 + frac{R2}{R1}) ]

　　通过调整R1和R2的值，可以实现从-1.2V到-37V的输出电压调节。LM337的最大输出电流可达1.5A，适用于各种需要高精度负电压输出的应用。

　　除了基本的电压调节功能，LM337还具有多种保护功能，包括内部电流限制、热关断和安全区域补偿。这些保护功能使得LM337在过载或短路情况下能够自动关断，防止损坏。内部电流限制功能通过检测输出电流并在超过设定值时限制电流，从而保护稳压器和负载。热关断功能则通过监测芯片温度，在温度超过安全范围时自动关断，防止过热损坏。

　　LM337的工作方式类似于浮动稳压器，这意味着它需要在输入和输出之间保持一定的电压差才能正常工作。通常情况下，输入电压应比输出电压高至少2V，以确保稳压器能够提供稳定的输出电压。

　　在实际应用中，为了提高稳压器的性能，通常需要在输入端和输出端添加滤波电容。输入端的滤波电容可以减少输入电压的波动，提高稳压器的稳定性。输出端的滤波电容则可以减少输出电压的纹波，提高输出电压的纯净度。

　　LM337通过内部负反馈回路和外部电阻分压网络实现精确的负电压调节，并通过多种保护功能确保稳压器的安全和稳定工作。其广泛的应用范围和高可靠性使其成为负电压稳压电路中的重要元件。

　　lm337的作用

　　LM337是一款可调三端负电压稳压器，广泛应用于各种电路设计中，特别是在需要稳定负电压输出的系统中。它的主要作用是将输入的负电压调节到一个稳定的输出电压，范围从-1.2V到-37V，并能提供超过1.5A的连续输出电流。这种稳压器的设计使得它非常易于使用，只需通过连接两个外部电阻到调整端和输入端，用户就可以设置所需的输出电压。

　　LM337的主要特性包括：

　　可调输出电压：通过外部电阻的调整，LM337可以生成从-1.2V到-37V的任意输出电压。这种灵活性使得它适用于多种应用场景，包括电源调节、电池充电器、基准电压源等。

　　高电流输出：LM337能够提供超过1.5A的连续输出电流，这使得它适用于需要大电流负电压源的应用，如电子仪器、电源模块和模拟电路。

　　内置保护功能：LM337内置了多种保护功能，包括内部电流限制、热关断和安全区补偿。这些保护功能确保了稳压器在过载或过热情况下能够自动关闭输出，防止损坏。

　　封装形式：LM337提供多种封装选项，如D2T和T，分别适用于表面贴装和插入式安装。此外，还有不同温度范围的版本，如LM337D2T和LM337BT，分别适用于-40°C至+125°C和0°C至+125°C的工作环境。

　　散热设计：LM337的调整端与散热片相连，确保了良好的散热性能。在D2PAK封装中，散热片也连接到调整端，提高了热效率。

　　应用广泛：LM337适用于各种应用，包括电子仪器、电源模块、电池充电系统、模拟电路以及需要精确负电压基准的电路设计。

　　使用简单：除了外部的两个设定电阻外，LM337在设计上尽可能简化，使得电路实现更加方便。

　　LM337的工作原理基于串联稳压器的原理。它通过内部的稳压电路将输入电压调整为稳定的基准电压，并通过反馈控制电路控制输出电压。当输入电压施加在LM337的输入引脚上时，通过内部的稳压电路，它将输入电压调整为稳定的基准电压。该基准电压通过内部的电压分压电路传递给反馈引脚，与反馈电阻形成一个电压分压比。根据反馈电压和基准电压之间的比例关系，LM337控制输出电压的调整，使其保持在稳定的设定值。

　　在实际应用中，LM337的使用非常灵活。例如，它可以用于电源稳压、电源适配器的输出电压调整以及各种需要稳定电压的仪器设备。设计LM337的过程通常包括确定需求、选择元件、电路设计、参数计算、PCB布局、线路连接、功耗分析和测试验证等步骤。在使用LM337进行开发时，需要注意电源供电、PCB布局、焊接注意事项、散热处理、输入输出电容和地线布局等安装要点，以确保稳压器的稳定工作。

　　LM337是一款功能强大且可靠的负电压电源解决方案，其灵活性和内置保护特性使其成为许多电子设计中的首选组件。理解并正确使用LM337的特性，能够帮助工程师们构建出高效、安全的负电压电源系统。

　　lm337的特点

　　LM337是一款可调的三端负电压稳压器，具有广泛的应用和显著的特点。以下是LM337的主要特点及其详细解释。

　　LM337能够提供从-1.2V到-37V的可调输出电压范围，最大输出电流可达1.5A。这一特点使得LM337适用于各种需要负电压的场合，包括本地和板载电压调节。其输出电压的可调性为设计者提供了极大的灵活性，可以根据具体需求调整输出电压，满足不同电路的要求。

　　LM337具有内部电流限制、热关断和安全区域补偿等保护功能，使其非常坚固耐用。这些保护功能确保了LM337在过载或异常情况下不会损坏，提高了系统的可靠性和稳定性。内部电流限制功能可以防止输出电流过大导致的器件损坏，热关断功能则在芯片温度过高时自动关闭输出，避免热损坏。

　　LM337还具有多种封装形式，包括表面贴装D2PAK和标准3引脚晶体管封装，以适应不同的应用需求。这些封装形式不仅提供了良好的散热性能，还方便了电路板的设计和安装。此外，LM337的无铅封装符合RoHS标准，符合环保要求。

　　在电路设计中，LM337通常需要在输入端使用1.0μF的钽输入旁路电容器以减少对输入线路阻抗的敏感性。调整端可能需要接地以提高纹波抑制比。输出电容(CO)通常使用1.0μF的钽电容或10μF的铝电解电容器，以确保稳定性。这些电容器的选择和布局对于保证LM337的稳定工作至关重要。

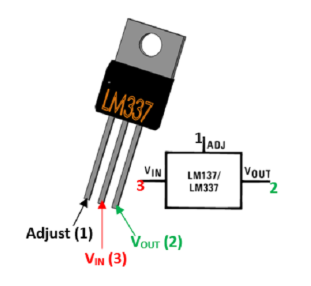

　　LM337的引脚图和参数如下：引脚1为调整端(Adjust)，引脚2为输入端(Vin)，引脚3为输出端(Vout)。这些引脚的正确连接和配置是实现LM337功能的关键。

　　LM337的典型应用包括可调负压稳压器、可编程输出稳压器、精密电流调节器等。它还可以通过将调整端悬浮到一个较高的电压上，用来调节高达数百伏的电压，只要输入输出压差不超过LM337的极限即可。这一特点使得LM337在高压应用中也具有广泛的应用前景。

　　LM337作为一款性能优越、应用广泛的负电压稳压器，其广泛的输出电压范围、高输出电流能力、完善的保护功能以及多种封装形式，使其在电子电路设计中发挥着关键作用。其卓越的特性和可靠的性能，使其成为电子工程师们设计高性能电子设备的首选之一。

　　lm337的应用

　　LM337是一款可调的三端负电压稳压器，广泛应用于各种需要负电压的电子电路中。它能够提供从-1.2V到-37V的可调输出电压，并且最大输出电流可达1.5A。LM337具有内部电流限制、热关断和安全区域补偿等保护功能，使其在过载时几乎能够防止损坏。这些特性使得LM337在许多应用中成为首选组件。

　　LM337在电源调节方面表现出色。通过连接两个外部电阻，用户可以轻松设置所需的输出电压。这种灵活性使得LM337适用于多种电子设备的电源设计，如音频放大器、电源供应器和精密仪器等。由于其高稳定性和可调性，LM337在实验室和专业音频设备中尤为常见。

　　LM337可以用于扩流应用。当负载电流超过LM337的最大输出电流时，可以通过使用大功率晶体管进行扩流，以提供更大的输出电流。这种应用在需要较大负电压电流的场合非常有用，如大型音频设备或多通道电源供应器。

　　LM337还可以配置为恒流源。通过在调节端和输出端之间连接一个固定的电阻，LM337可以转变为一个精密电流调节器。这种应用在需要稳定电流输出的场合非常有用，如LED驱动、激光二极管驱动和电流基准源等。

　　LM337还可以用于实现电子开关功能。通过将调节端接地，可以将LM337的输出电压设定为-1.2V，从而实现电子开关功能。这种应用在需要远程控制电源开关的场合非常有用，如远程控制设备和自动化系统。

　　在高压应用中，LM337的浮动运行特性使其能够调节高达数百伏的电压，只要不超过最大输入输出电压差。这种应用在需要高压负电压的场合非常有用，如高压电源和测试设备。

　　LM337还可以用于构建可编程电源。通过将调节端接到一个可编程电压上，可以实现可编程的电源输出。这种应用在需要不同电压设置的实验室或测试设备中非常有用，如自动测试设备和可调电源供应器。

　　在仪器仪表中，LM337可以提供稳定的参考电压。例如，在示波器、信号发生器等需要负电压供电的仪器仪表中，LM337可以提供高精度的供电，确保仪器的稳定性和准确性。

　　LM337的多功能性和灵活性使其成为电子设计中非常受欢迎的元件之一。无论是电源调节、扩流电路、精密供电还是其他需要负电压的应用，LM337都能提供可靠的解决方案。

　　lm337如何选型

　　LM337是一款可调的三端负电压稳压器，能够提供从-1.2V到-37V的输出电压范围，最大输出电流可达1.5A。它具有内部电流限制、热关断和安全区域补偿等保护功能，使其非常坚固耐用。LM337的应用非常广泛，适用于各种需要负电压的场合，包括本地和板载电压调节。它也可以用于构建可编程输出稳压器，或者通过在调整和输出之间安装一个固定电阻，LM337可以转变为一个精密电流调节器。

　　在选择LM337时，需要考虑以下几个方面：

　　输出电压范围：LM337的输出电压范围为-1.2V至-37V。根据具体应用需求，选择合适的输出电压范围。例如，如果需要一个-5V的电源，可以选择LM337并设置相应的电阻值来实现。

　　输出电流：LM337的最大输出电流为1.5A。如果应用需要更大的电流，可能需要考虑其他型号或使用多个LM337并联。例如，如果需要一个-12V、2A的电源，可以使用两个LM337并联，每个提供1A的电流。

　　封装形式：LM337有多种封装形式，包括TO-220、D2PAK等。选择合适的封装形式取决于安装方式和散热要求。例如，TO-220封装适合于需要良好散热的场合，而D2PAK封装则适合于表面贴装应用。

　　温度范围：LM337的工作温度范围为-40°C至125°C。根据应用环境的温度条件，选择合适的温度范围。例如，如果应用在高温环境中，需要选择能够在125°C下正常工作的LM337。

　　保护功能：LM337具有内部电流限制、热关断和安全区域补偿等保护功能。这些保护功能可以提高系统的可靠性。例如，在过载或短路情况下，LM337会自动限制输出电流，保护负载和稳压器不受损坏。

　　纹波抑制比：LM337具有80dB的纹波抑制比，可以有效减少输出电压的纹波。这对于需要高精度电源的应用非常重要。例如，在精密仪器或音频设备中，高纹波抑制比可以提高系统的性能。

　　输入输出电容：在使用LM337时，通常需要在输入端使用1.0μF的钽输入旁路电容器以减少对输入线路阻抗的敏感性。调整端可能需要接地以提高纹波抑制比。输出电容(CO)通常使用1.0μF的钽电容或10μF的铝电解电容器，以确保稳定性。

　　替代型号：LM337有多种替代型号，包括IP337、CW337K、FW337、W337B、W337C、LDB0137和W337等。选择合适的替代型号时，需要考虑输出电流、电压调节范围和封装形式等因素。

　　品牌和质量：市场上有多个品牌提供LM337，包括意法半导体（ST）、安森美（Onsemi）、国家半导体（NS）、德州仪器（TI）和凌特（Linear）等。选择知名品牌的产品可以确保质量和可靠性。

　　成本：在满足应用需求的前提下，选择性价比高的LM337型号。可以通过比较不同品牌和型号的价格来选择最合适的方案。

　　选择LM337时需要综合考虑输出电压范围、输出电流、封装形式、温度范围、保护功能、纹波抑制比、输入输出电容、替代型号、品牌和质量以及成本等因素。通过合理选型，可以确保LM337在具体应用中发挥最佳性能，提高系统的稳定性和可靠性。
