c9014的分类

　　C9014是一种常见的NPN型小功率晶体管，广泛应用于各种电子设备和电路中。根据不同的分类标准，C9014可以被归类到多个不同的类别中。以下是对C9014的详细分类介绍：

　　按极性分类：

　　NPN型：C9014属于NPN型晶体管。NPN型晶体管的特点是基极电流流入，发射极电流流出。这种类型的晶体管在放大电路和开关电路中非常常见，因为它们能够提供较高的增益和较快的响应速度。

　　按功率分类：

　　小功率晶体管：C9014的最大耗散功率为0.4W，属于小功率晶体管。小功率晶体管通常用于处理低电压和低电流的信号，适用于放大电路、开关电路和振荡电路等。

　　按材料分类：

　　硅晶体管：C9014是硅晶体管。硅材料具有良好的热稳定性和较高的击穿电压，使得硅晶体管在各种环境条件下都能稳定工作。

　　按封装形式分类：

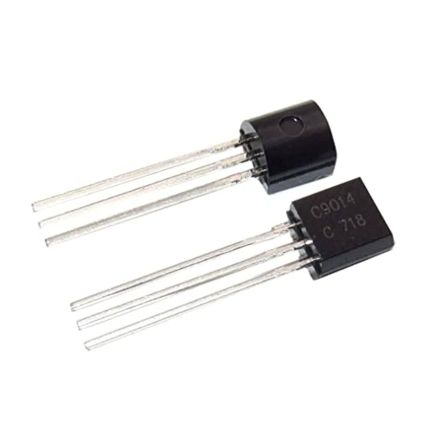

　　TO-92封装：C9014采用TO-92封装形式。TO-92封装是一种常见的小型塑料封装，具有三个引脚，分别对应发射极（E）、基极（B）和集电极（C）。这种封装形式体积小、散热好，适合用于小型电子设备中。

　　按应用领域分类：

　　低频放大：C9014具有较高的电流放大倍数（HFE），适用于低频信号的放大。它常用于音频放大电路、前置放大器等场合。

　　开关电路：C9014的响应速度快，适用于各种开关电路，如电子开关、电平转换等。

　　振荡电路：C9014的高频阻抗较高，适用于中低频振荡电路。

　　按电流放大倍数分类：

　　高增益晶体管：C9014的电流放大倍数（HFE）范围较广，从60到1000不等。根据不同的放大倍数，C9014可以分为多个子类别：

　　A类：HFE为60-150

　　B类：HFE为100-300

　　C类：HFE为200-600

　　D类：HFE为400-1000

　　按工作频率分类：

　　高频晶体管：C9014的最大工作频率为150MHz，属于高频晶体管。高频晶体管适用于处理高频信号，如射频放大器等。

　　C9014是一种多功能的小功率NPN型硅晶体管，具有广泛的分类和应用领域。了解这些分类有助于更好地选择和应用C9014，以满足不同电子电路的需求。

　　c9014的工作原理

　　C9014是一种常见的NPN型小功率晶体管，广泛应用于低功耗电路设计中。其工作原理基于PN结的特性，通过控制基极电流来实现对集电极电流的控制，从而实现信号的放大或开关功能。

　　C9014的内部结构由三个区域组成：P型区（基区）、N型区（发射区）和N型区（集电区）。当在基极和发射极之间施加适当的正向电压时，基极和发射极之间的PN结正向偏置，形成一个低阻抗通道，电流可以从发射极流向基极。此时，基极电流（IB）会通过基极-发射极之间的PN结流入基极。

　　当基极电流达到一定值时，晶体管进入放大状态。此时，集电极电流（IC）会随着基极电流的增加而增加，且集电极电流远大于基极电流。这种电流放大效应是由于基极电流控制了集电极-发射极之间的电流流动。具体来说，基极电流的增加会导致更多的载流子（电子）从发射极流向集电极，从而增加了集电极电流。这种电流放大倍数通常用hFE表示，C9014的hFE值范围为60到1000，具体取决于型号。

　　C9014的工作状态可以分为三种：截止区、放大区和饱和区。在截止区，基极电流为零或非常小，集电极电流也为零，晶体管处于关闭状态。在放大区，基极电流适中，集电极电流与基极电流成正比，晶体管处于放大状态。在饱和区，基极电流较大，集电极电流达到最大值，晶体管处于导通状态。

　　C9014具有低功耗、高频特性好和高电压容忍能力等优点。其集电极-发射极和集电极-基极电压都相对较高，能够承受一定的电压。这些特性使得C9014适用于各种低功耗电路设计，如电源电路、调节电路、开关电路、放大电路和稳压电路等。

　　在实际应用中，C9014常用于制作电子开关、放大器和小功率逻辑电路。例如，在电源电路中，C9014可以用作开关，控制其他电路的开关状态；在放大电路中，C9014可以用作放大器，放大微弱信号；在逻辑电路中，C9014可以用作门电路和触发器等。

　　C9014的工作原理基于PN结的特性，通过控制基极电流来实现对集电极电流的控制，从而实现信号的放大或开关功能。其低功耗、高频特性和高电压容忍能力使其成为低功耗电路设计中的常用元件。

　　c9014的作用

　　C9014是一种常见的NPN型小功率三极管，广泛应用于各种电子设备和电路中。它的主要作用包括信号放大、开关控制、电流调节等。下面将详细介绍C9014的作用及其应用场景。

　　C9014作为一种三极管，其基本功能是放大信号。在放大电路中，C9014可以将微弱的输入信号放大到足够的幅度，以便驱动后续的电路或设备。这种特性使得C9014在音频放大器、功率放大器、射频放大器等应用中非常常见。例如，在收音机中，C9014可以用来放大接收到的微弱射频信号，使其能够被进一步处理和播放。

　　C9014还可以用作开关元件。在开关电路中，C9014可以通过控制基极电流来实现集电极和发射极之间的导通或截止。这种开关特性使得C9014在电子开关、电源稳压器、电荷耦合放大器等应用中非常有用。例如，在数字电路中，C9014可以用作逻辑门电路的开关元件，实现逻辑运算和信号传输。

　　C9014还具有低功耗、高频阻抗高等特点，使其在低功耗电路设计中具有优势。例如，在电池供电的便携式设备中，C9014可以用来实现低功耗的电源管理电路，延长电池使用寿命。

　　C9014的工作原理基于PN结的特性。当基极电流较小时，晶体管处于截止区，没有电流通过集电极和发射极。当基极电流增加时，晶体管进入放大区，此时集电极电流和发射极电流都存在。当基极电流进一步增加时，晶体管进入饱和区，此时集电极电流和发射极电流都达到最大值。这种特性使得C9014可以根据基极电流的大小来控制集电极电流，从而实现信号放大和开关控制。

　　在实际应用中，C9014的参数和性能指标非常重要。例如，最大集电电压为50V，最大集电电流为0.1A，最大功耗为250mW，电流放大倍数为80-300。这些参数决定了C9014在不同电路中的适用范围和性能表现。在设计电路时，需要根据具体的应用需求和工作条件来选择合适的元件和参数，以确保电路的稳定性和可靠性。

　　C9014作为一种常见的NPN型小功率三极管，具有广泛的应用前景和重要的作用。无论是信号放大、开关控制还是电流调节，C9014都能发挥其独特的优势，为各种电子设备和电路提供可靠的支持。

　　c9014的特点

　　三极管C9014是一种常见的小功率NPN型晶体管，具有多种显著特点，使其在电子电路设计中广泛应用。以下是关于C9014三极管特点的详细介绍。

　　C9014具有低功耗和低噪声的特点。作为一款低功耗晶体管，C9014在工作时消耗的功率较低，这使得它非常适合用于电池供电的低电压环境，如便携式电子设备。低噪声特性则意味着在信号放大过程中，C9014能够保持较高的信号纯净度，减少噪声干扰，这对于音频放大器等对信号质量要求较高的应用尤为重要。

　　C9014具有较高的电流放大倍数。其电流放大倍数范围在80到300之间，这意味着在适当的条件下，C9014能够有效地放大输入信号。这一特性使得C9014在放大电路中表现出色，能够提供稳定的信号放大效果。此外，C9014的最大集电极电流为0.1A，最大功耗为250mW，这些参数表明它适用于小功率应用场合。

　　C9014具有较高的响应速度和良好的温度稳定性。其最大工作频率可达100MHz，这意味着C9014能够在高频信号处理中保持良好的性能。这对于射频放大器等高频应用非常重要。同时，C9014在不同温度条件下表现出良好的稳定性，能够在较宽的温度范围内正常工作，这使得它在各种环境条件下都能保持稳定的性能。

　　C9014具有较高的击穿电压。其集电极-基极击穿电压为50V，集电极-发射极击穿电压为45V，发射极-基极击穿电压为5V。这些参数表明C9014能够在较高的电压下工作，不易发生击穿现象，从而提高了电路的可靠性。

　　C9014的封装形式为TO-92，这是一种常见的小型封装形式，便于在印刷电路板上安装和焊接。TO-92封装的尺寸较小，占用空间少，适合用于紧凑型电路设计。此外，C9014的极性为NPN型，这意味着其基极电流控制着集电极电流的流动，这一特性使得C9014在开关电路和放大电路中都能发挥重要作用。

　　C9014具有广泛的应用领域。由于其高频阻抗和电流放大倍数较高的优点，C9014广泛应用于各种类型的低功率电子器件。常见的应用包括射频放大器、开关电路、电源稳压器、电荷耦合放大器等。此外，C9014还常用于电话机、VCD、DVD、电动玩具等电子产品中，作为低频、低噪声前置放大器。

　　三极管C9014凭借其低功耗、低噪声、高电流放大倍数、高响应速度、良好温度稳定性、高击穿电压、小型封装和广泛的应用领域等特点，成为电子电路设计中不可或缺的重要元件。无论是用于放大电路还是开关电路，C9014都能提供稳定可靠的性能，满足各种电子设备的需求。

　　c9014的应用

　　三极管C9014是一种小功率NPN型晶体管，具有高频阻抗和电流放大倍数较高等特点。这些特性使得C9014在各种低功率电子设备中得到了广泛应用。本文将详细介绍C9014的主要应用领域及其在这些领域的具体用途。

　　C9014广泛应用于射频放大器中。由于其高频阻抗特性，C9014能够有效地放大高频信号，适用于无线电通信设备中的射频信号放大。例如，在收音机和无线电话中，C9014可以用来放大接收到的微弱射频信号，提高信号的强度和清晰度。

　　C9014在开关电路中也有重要应用。作为一种NPN型三极管，C9014可以通过基极电流的控制实现开关功能。在数字电路中，C9014可以用作逻辑门电路中的开关元件，实现信号的传输和控制。例如，在电源管理电路中，C9014可以用来控制电源的通断，实现节能和保护功能。

　　C9014还常用于电源稳压器中。在电源稳压电路中，C9014可以作为放大元件，用于稳定输出电压。通过调节基极电流，C9014可以控制集电极电流，从而实现对输出电压的精确调节。这种应用在小型电源设备中非常常见，如便携式充电器和稳压电源。

　　C9014还在电荷耦合放大器中得到应用。电荷耦合放大器是一种用于放大微弱电信号的电路，广泛应用于音频设备和传感器信号处理中。C9014的高电流放大倍数和低噪声特性使其成为电荷耦合放大器的理想选择。例如，在音响设备中，C9014可以用来放大麦克风输入的微弱音频信号，提高音质和信噪比。

　　除了上述应用，C9014还广泛应用于各种低功率电子设备中，如电话机、VCD、DVD和电动玩具等。在这些设备中，C9014通常用于低频、低噪声前置放大，实现信号的初步放大和处理。例如，在电话机中，C9014可以用来放大话筒输入的语音信号，提高通话质量。

　　三极管C9014凭借其高频阻抗、高电流放大倍数和低噪声等优点，在射频放大器、开关电路、电源稳压器和电荷耦合放大器等多种应用场景中得到了广泛应用。其可靠性和稳定性使其成为低功率电子设备中不可或缺的重要元件。

　　c9014如何选型

　　C9014是一种常见的NPN型小信号三极管，广泛应用于音频放大、开关电路、电源电路、调节电路、稳压电路等领域。其低功耗、低噪声、高增益和快速响应的特点使其成为许多电子设计中的首选。本文将详细介绍C9014的选型方法，包括其主要参数、封装形式、代换型号以及应用电路。

　　一、主要参数

　　在选型C9014时，首先需要了解其主要参数，这些参数将直接影响其性能和适用范围：

　　最大集电极耗散功率（PCM）：0.4W（Tamb=25℃）。这表示C9014在环境温度为25℃时，集电极能够承受的最大功率损耗。

　　集电极-发射极饱和压降（VCE(sat)）：0.3V（IC=100mA；IB=5mA）。这是在特定电流条件下，集电极与发射极之间的最小电压差。

　　基极-发射极饱和压降（VBE(sat)）：1V（IC=100mA；IB=5mA）。这是在特定电流条件下，基极与发射极之间的最小电压差。

　　直流电流增益（HFE）：60~150（A型）、100~300（B型）、200~600（C型）、400~1000（D型）。HFE表示三极管的电流放大倍数，不同型号的C9014具有不同的增益范围。

　　最大集电极电压（Vce）：50V。这是集电极与发射极之间能够承受的最大电压。

　　最大发射极电压（Ve）：5V。这是发射极与基极之间能够承受的最大电压。

　　最大集电极电流（Ic）：800mA。这是集电极能够承受的最大电流。

　　二、封装形式及管脚

　　C9014通常采用TO-92封装形式，其引脚配置如下：

　　引脚1（E）：发射极（Emitter）

　　引脚2（B）：基极（Base）

　　引脚3（C）：集电极（Collector）

　　在实际应用中，正确的引脚识别非常重要，以确保电路连接的准确性。

　　三、代换型号

　　在某些情况下，可能需要使用其他型号的三极管替代C9014。以下是一些常见的代换型号及其基本参数：

　　3DG120（国产）

　　3DG12（国产）

　　2N2222（美国）

　　2SC943-3SC945（日本）

　　这些型号均为NPN型小功率三极管，具有相似的参数和性能，可以直接代换C9014。

　　四、应用电路

　　C9014广泛应用于各种低功率电子器件中，以下是一些典型的应用电路：

　　音频放大电路：C9014常用于音频放大电路中，利用其高增益特性放大微弱的音频信号。

　　开关电路：在开关电路中，C9014可以用作开关元件，实现电路的通断控制。

　　电源电路：C9014可用于电源电路中的稳压和调节功能，确保输出电压的稳定性。

　　稳压电路：利用C9014的低电压下高输出电压的特点，可以设计出高效的稳压电路。

　　五、选型要点

　　在选型C9014时，需要注意以下几点：

　　功率要求：根据电路的实际功率需求，选择合适的C9014型号，确保其最大耗散功率满足要求。

　　电压和电流：确保C9014的最大集电极电压、最大发射极电压和最大集电极电流满足电路设计的要求。

　　增益范围：根据电路的放大倍数需求，选择合适的HFE范围的C9014型号。

　　封装形式：根据电路板的设计和空间限制，选择合适的封装形式（如TO-92）。

　　温度稳定性：考虑电路的工作环境温度，选择具有良好温度稳定性的C9014型号。

　　响应速度：对于高速开关应用，选择具有快速响应速度的C9014型号。

　　六、总结

　　C9014作为一种常见的NPN型小信号三极管，具有广泛的应用领域和良好的性能特点。在选型过程中，需要综合考虑其主要参数、封装形式、代换型号以及应用电路，确保选择的C9014能够满足实际电路设计的需求。通过合理的选型，可以提高电路的性能和可靠性，实现更高效、更稳定的电子设计。
