C9014三极管参数与管脚图详解

C9014作为一款经典的NPN型小功率晶体三极管，凭借其低噪声、高频特性及稳定的放大性能，广泛应用于电话机、VCD/DVD播放器、收音机及电动玩具等电子设备的低频前置放大电路中。本文将从封装形式、管脚排列、电气参数、工作原理、应用场景及检测方法六个维度，全面解析C9014的核心特性。

一、封装形式与管脚排列：细节决定功能实现

C9014三极管提供TO-92和SOT-23两种封装形式，二者在物理结构与管脚定义上存在显著差异，直接影响电路设计与焊接工艺。

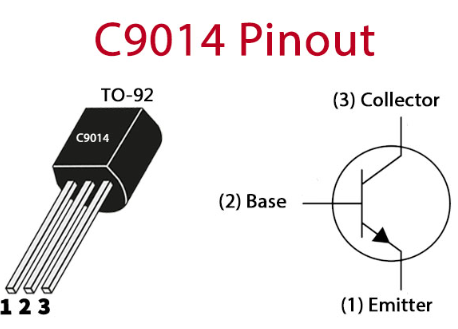

TO-92封装：采用直插式设计，管脚呈三角形排列。当器件表面字符正对观察者时，管脚顺序为：左侧为发射极（E），中间为基极（B），右侧为集电极（C）。这种布局便于手工焊接与原型调试，但占用PCB面积较大。

SOT-23封装：为表面贴装器件，体积小巧，适合高密度电路设计。其管脚定义与TO-92完全不同：1号引脚为基极（B），2号引脚为发射极（E），3号引脚为集电极（C）。需特别注意封装方向标记，避免焊接错误。

设计注意事项：

1. 混用封装时需调整PCB布局，避免管脚交叉连接。

2. SOT-23封装焊接需使用回流焊工艺，手动焊接易造成引脚短路。

3. 极端环境下，TO-92封装的机械稳定性优于SOT-23。

二、核心电气参数：性能边界的量化定义

C9014的电气参数直接决定其工作范围与可靠性，需严格遵循以下指标：

1. 电压耐受能力：

• 集电极-基极击穿电压（BVCBO）：50V，表征集电极与基极间可承受的最大反向电压。

• 集电极-发射极击穿电压（BVCEO）：45V，定义集电极开路时，集电极与发射极间的最大耐压。

• 发射极-基极击穿电压（BVEBO）：5V，限制发射极与基极间的反向电压。

2. 电流与功率限制：

• 集电极最大允许电流（ICM）：0.1A，超过此值可能导致晶体管永久损坏。

• 集电极最大耗散功率（PCM）：0.4W（25℃环境温度下），需通过散热设计确保实际功耗低于该值。

3. 动态特性：

• 特征频率（fT）：150MHz，表示电流放大系数下降至1时的频率，高频应用需关注此参数。

• 集电极-发射极饱和压降（VCE(sat)）：0.3V（IC=100mA, IB=5mA），影响开关电路的效率。

• 基极-发射极饱和压降（VBE(sat)）：1V（IC=100mA, IB=5mA），决定基极驱动电流需求。

4. 放大性能：

• 直流电流增益（HFE）：分A（60-150）、B（100-300）、C（200-600）、D（400-1000）四档，需根据电路需求选择合适型号。

参数匹配原则：

• 低噪声应用优先选择HFE较高的D档器件。

• 高频电路需验证fT是否满足信号带宽要求。

• 功率电路需计算实际功耗，预留20%以上余量。

三、工作原理：电流控制的放大逻辑

C9014作为NPN型三极管，其工作原理基于少数载流子注入与复合效应：

1. 截止区：当基极-发射极电压（VBE）小于开启电压（约0.6V）时，集电极-发射极间呈现高阻态，几乎无电流通过。

2. 放大区：VBE超过开启电压后，基极电流（IB）的微小变化会引起集电极电流（IC）的β倍变化（β为HFE值），实现电流放大。此时VCE需大于饱和压降（约0.3V）。

3. 饱和区：当IB增大至使IC接近ICM时，VCE降至0.3V以下，三极管进入深度饱和状态，常用于开关电路。

动态范围计算示例：
若选用HFE=200的C档器件，需驱动100mA负载时，基极电流需≥0.5mA（IB=IC/β）。实际设计中需考虑温度对β值的影响（通常-2%/℃）。

四、典型应用场景：从消费电子到工业控制

1. 音频前置放大：
   在电话机、收音机中，C9014与C9015（PNP型）构成互补对管，实现低噪声、高保真信号放大。其低VCE(sat)特性可减少信号失真。

2. 开关控制电路：
   通过基极电阻控制集电极电流，驱动继电器、LED等负载。例如，在5V系统中，基极串联10kΩ电阻可限制IB至0.44mA，安全驱动100mA负载。

3. 振荡与定时电路：
   与电容、电阻构成RC振荡器，生成时钟信号。其特征频率fT=150MHz可支持MHz级振荡需求。

4. 电源管理：
   在低压差线性稳压器（LDO）中作为调整管，通过反馈网络稳定输出电压。需注意PCM限制，避免过热。

应用设计要点：

• 音频电路需添加发射极旁路电容，提升低频响应。

• 开关电路需增加基极消隐电阻，防止关断时存储电荷导致延迟。

• 高频应用需优化PCB布局，减少寄生电感。

五、检测与故障诊断：从理论到实践的验证

1. 管脚识别方法：

• 基极判定：使用万用表R×1k挡，黑表笔接疑似基极，红表笔分别测另两脚。若两次阻值均较小（约几百欧），则为NPN型基极；反之红表笔接基极时为PNP型。

• 集电极与发射极区分（以NPN型为例）：
  步骤1：黑表笔接基极，红表笔分别测另两脚，记录阻值。
  步骤2：交换表笔重复测量，阻值较小的一次中，黑表笔所接为集电极。

2. 在线检测技巧：

• 测量各脚电压：正常工作时，VBE≈0.6-0.7V，VCE≈供电电压的一半（放大区）。

• 电流监测：通过串联小电阻（如0.1Ω）测量IB/IC，验证β值是否在标称范围内。

3. 常见故障模式：

• 开路故障：IB=0时，IC=0，多为焊接不良或内部断线。

• 击穿故障：VCE=0时，IC接近ICM，表现为持续导通，多为过压或过热导致。

• 增益下降：HFE值低于标称范围，需更换器件。

维修案例：
某DVD播放器无声，检测发现前置放大级C9014的VBE=0.3V（正常应≥0.6V），判定为基极开路。更换后故障排除。

六、选型与替代指南：兼容性与性能的平衡

1. 直接替代型号：

• 9013：ICM=500mA，PCM=400mW，适用于更高电流场景。

• 1815：fT=70MHz，HFE=70-400，适合中频放大。

• 2N3904：美国标准型号，参数与C9014接近，但封装可能不同。

2. 互补对管选择：
   C9015（PNP型）为C9014的理想配对器件，二者HFE分档一致，便于电路对称设计。

3. 升级选型建议：

• 高频应用：选择fT≥300MHz的器件，如BF199。

• 低噪声应用：选用HFE≥500的器件，并优化PCB接地。

• 功率应用：考虑S8050（ICM=1.5A，PCM=1W）等大功率型号。

成本效益分析：
C9014单价约0.02元，在低频小信号场景中性价比极高。若需更高性能，成本可能上升3-5倍，需根据项目预算权衡。

七、总结：经典器件的现代价值

C9014三极管凭借其成熟的工艺、稳定的性能及广泛的应用案例，成为电子工程师工具箱中的标准器件。从管脚识别到参数验证，从电路设计到故障排查，全面掌握其特性可显著提升开发效率。随着表面贴装技术的发展，SOT-23封装的C9014正逐步取代TO-92，但其核心电气参数未变，经典价值得以延续。在物联网、消费电子等低功耗领域，C9014仍将是前置放大与开关控制的首选方案之一。
