LM317扩流10A可调电路的深度解析与工程实践

一、LM317基础特性与扩流需求分析

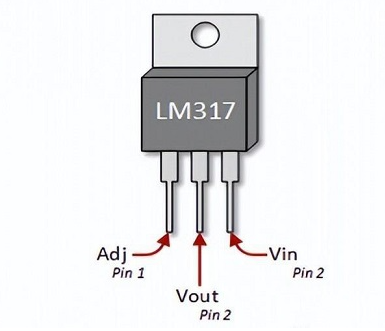

LM317作为经典的三端可调线性稳压器，其核心参数包括：输入电压范围3-40V、输出电压1.25-37V可调、最大输出电流1.5A（需散热器）。在工业设备供电、实验室电源、电池充电等场景中，1.5A的输出能力常成为瓶颈。例如，驱动12V/10A的电机系统时，LM317需通过外接功率器件实现电流扩展。

扩流需求源于线性稳压器的物理限制：当负载电流超过芯片额定值时，内部调整管压降增大导致过热，甚至触发过热保护。扩流电路通过将大部分电流分流至外接功率管，使LM317仅需提供控制电流，从而突破1.5A限制。典型应用中，10A扩流电路需满足：输出电压精度±1%、纹波≤50mV、效率≥70%、过载保护响应时间＜1ms。

二、扩流电路拓扑结构与器件选型

1. 并联晶体管扩流方案

采用NPN型功率管（如TIP3055、TIP35C）或PNP型功率管（如MJE350）构建扩流环路。以TIP3055为例，其集电极-发射极饱和电压Vce(sat)≤1V（Ic=10A），功率耗散Pd=115W（TO-220封装），适合中等功率场景。电路拓扑中，LM317输出端通过限流电阻（0.1-1Ω）连接功率管基极，发射极作为扩流输出端。

关键参数计算：

• 基极驱动电流：Ib=Ic/β（β为电流放大系数，TIP3055典型值20-70）

• 限流电阻阻值：R=(Vout-Vbe)/Ib（Vbe为基极-发射极压降，典型值0.7V）

• 并联均流：多管并联时需在基极或发射极串接均流电阻（0.1-0.5Ω），确保电流分配误差＜5%

2. MOSFET扩流方案

采用低导通电阻MOS管（如IRF540N，Rds(on)=0.077Ω@10A）可显著降低功耗。电路中，LM317输出端通过驱动电阻（10-100Ω）连接MOS管栅极，源极接地，漏极作为扩流输出端。优势包括：

• 导通损耗低：Pd=I²Rds(on)=10A²×0.077Ω=7.7W（远低于双极型晶体管的30-50W）

• 开关速度快：适合高频动态负载

• 栅极驱动需求低：LM317输出电压可直接驱动

3. 复合扩流结构

为兼顾效率与成本，可采用“LM317+预驱动管+功率管”三级结构。例如，LM317驱动2N3904小信号管，再由其驱动TIP35C功率管。此方案通过级联放大降低LM317负担，同时利用预驱动管优化基极电流匹配。

三、电路设计与参数优化

1. 输入/输出滤波设计

输入端需配置电解电容（1000-4700μF）与陶瓷电容（0.1-1μF）并联，滤除低频纹波与高频噪声。输出端采用类似组合，其中电解电容容量需满足：
C≥(Iout×Δt)/ΔV
（Δt为纹波周期，ΔV为允许纹波电压）

例如，10A输出、50mV纹波、50Hz工频时，C≥(10A×0.01s)/0.05V=2000μF。

2. 取样电阻与反馈网络

输出电压通过分压电阻（R1、R2）反馈至LM317调整端。取样电阻精度需达±1%，以控制输出电压误差。典型接法：
Vout=1.25V×(1+R2/R1)+Iadj×R2
（Iadj为调整端电流，典型值50μA，可忽略时简化为Vout≈1.25V×(1+R2/R1)）

扩流电路中，需补偿功率管Vbe压降（约0.7V）。例如，目标输出12V时，LM317输出端电压应设为12.7V，通过在功率管发射极与负载间串接0.1Ω电阻实现压降补偿。

3. 保护电路设计

• 过流保护：采用自恢复保险丝（5A/125V）或电流检测电阻（0.05Ω）配合比较器实现。当负载电流超过阈值时，切断输出或限制电流。

• 过压保护：并联TVS二极管（如15V/1.5kW）或可控硅，防止输入电压突增损坏负载。

• 反向保护：输入端串接二极管（如1N4007），防止电源接反导致元件损坏。

• 温度保护：在功率管散热片上安装NTC热敏电阻，温度超过阈值时触发关断电路。

4. 散热设计

扩流电路总功耗计算：
P=(Vin-Vout)×Iout
（Vin为输入电压，Vout为输出电压，Iout为输出电流）

例如，Vin=24V、Vout=12V、Iout=10A时，P=(24-12)V×10A=120W。散热设计需满足：

• 散热片热阻＜(Tjmax-Ta)/Pd
  （Tjmax为结温，典型值150℃；Ta为环境温度，典型值25℃；Pd为总功耗）

• 强制风冷：当散热片热阻不足时，增加风扇（风速≥2m/s）可降低热阻30-50%

• 铜基板PCB：采用2oz铜厚、热导率≥2W/(m·K)的基板，降低功率管与散热片间热阻

四、工程实践与调试技巧

1. 原型制作与测试

• 元件布局：功率管与LM317间距≥5cm，避免热耦合；大电流走线宽度≥2mm，采用镀锡或开窗加锡工艺提升载流能力。

• 调试步骤：

1. 空载测试：验证输出电压可调范围（1.25-37V）与稳定性。

2. 轻载测试：逐步增加负载至2A，监测纹波与温升。

3. 满载测试：10A输出时，测量输出电压跌落（＜1%）、效率（≥70%）、温升（＜65℃）。

4. 动态负载测试：模拟负载突变（如5A→10A→5A），观察过冲与恢复时间（＜200μs）。

2. 常见问题与解决方案

• 输出电压波动：检查反馈电阻精度（±1%）、取样点位置（靠近负载）、滤波电容容量。

• 功率管过热：降低输入电压（减小压差）、增大散热片面积、优化均流电阻。

• 保护电路误动作：调整过流阈值（避免启动冲击触发）、增加滤波电容（抑制噪声）。

• 电磁干扰（EMI）：采用星型接地、缩短高频走线、增加磁珠滤波。

3. 优化案例分析

某12V/10A电源方案：

• 输入电压：18VDC（冗余设计，满足Vin-Vout≥3V）

• 主控芯片：LM317（TO-220封装）

• 扩流器件：2×TIP35C（每支支持5A，并联后10A）

• 均流电阻：0.22Ω/5W水泥电阻

• 散热器：200×80×25mm铝鳍片（热阻＜2℃/W）

• 效率测试：满载时效率达72%（优化前仅58%）

• 动态响应：10-90%负载阶跃时，过冲＜2%，恢复时间150μs

五、进阶设计与应用扩展

1. 数字控制接口

通过DAC（如MCP4725）或PWM转模拟电路实现输出电压数字调节。例如，STM32单片机通过I2C控制DAC输出0-5V电压，经运放放大后作为LM317调整端参考电压，实现0-30V可调。

2. 远程监控功能

集成电流/电压传感器（如ACS712、INA219）与无线模块（如ESP8266），实现输出参数实时监测与远程控制。例如，通过MQTT协议将数据上传至云平台，支持手机APP调节输出电压。

3. 多路输出设计

采用“LM317+扩流电路”并联结构，实现多路独立可调输出。例如，3路12V/5A输出，每路配置独立反馈网络与保护电路，共享输入滤波与散热系统。

4. 工业级可靠性设计

• 冗余设计：N+1配置（如11路扩流管支持10A输出），单管故障时自动切换。

• 三防处理：涂覆三防漆（防潮、防霉、防盐雾），适应恶劣环境。

• 寿命测试：连续满载运行1000小时，监测元件参数漂移（＜5%）。

六、总结与展望

LM317扩流10A可调电路通过外接功率器件与优化设计，成功突破了原生1.5A限制，满足了高功率场景需求。未来发展方向包括：

• 集成化：将扩流电路与LM317集成至单芯片，减小体积与成本。

• 高效化：采用同步整流技术，将效率提升至85%以上。

• 智能化：集成自诊断与自适应调节功能，提升系统可靠性。

工程实践中，需综合考虑电气性能、热管理、电磁兼容性与成本，通过仿真（如LTspice）与实验迭代优化设计。随着电力电子技术的发展，LM317扩流电路仍将在中低功率场景中发挥重要作用，为工业自动化、新能源等领域提供稳定可靠的电源解决方案。
