C1815参数与管脚图深度解析

C1815作为一款经典的NPN型硅三极管，广泛应用于音频放大、高频振荡、开关控制等领域。其参数特性与管脚结构直接决定了电路设计的可靠性与性能表现。本文将从基础参数、电气特性、封装与管脚定义、应用场景及选型建议五个维度展开详细分析，为工程师提供全面的技术参考。

一、核心参数解析

1. 电气参数

C1815的额定参数定义了其安全工作范围：

• 集电极-发射极电压（VCEO）：50V（最大值），表明在集电极与发射极间可承受的最高电压，超过此值可能导致击穿。

• 集电极-基极电压（VCBO）：60V（最大值），反映基极开路时集电极与发射极间的耐压能力。

• 发射极-基极电压（VEBO）：5V（最大值），限制基极与发射极间的反向电压，防止PN结损坏。

• 集电极电流（IC）：150mA（连续），定义三极管可长期通过的最大电流，瞬时峰值电流可能更高，但需避免过热。

• 基极电流（IB）：50mA（最大值），控制基极电流以调节集电极电流，过大的基极电流可能导致三极管损坏。

• 集电极功耗（PC）：400mW（TO-92封装），200mW（SOT-23封装），功耗超过额定值会引发温度升高，甚至烧毁。

2. 动态参数

动态参数反映了三极管的放大与频率响应能力：

• 直流电流增益（hFE）：70-700（典型值），表示集电极电流与基极电流的比值，是放大电路设计的关键参数。后缀字母（如O、Y、GR、L）对应不同增益范围（70-140、120-240、200-400、350-700），需根据电路需求选择。

• 特征频率（fT）：80MHz（典型值），指电流增益下降至1时的频率，超过此频率后放大能力显著减弱，适用于高频电路设计。

• 集电极-发射极饱和电压（VCE(sat)）：0.1-0.25V（IC=100mA时），饱和状态下集电极与发射极间的压降，低饱和电压可减少开关损耗。

3. 温度参数

温度对三极管性能有显著影响：

• 结温（TJ）：125℃（最大值），超过此温度可能导致参数漂移或永久损坏。

• 存储温度（TSTG）：-55℃至150℃，定义三极管在非工作状态下的耐受温度范围。

二、封装与管脚定义

1. 封装类型

C1815主要采用两种封装形式：

• TO-92：直插式封装，体积较大，适合手工焊接与调试，广泛应用于通用电子设备。

• SOT-23：表面贴装封装，体积小巧，适合自动化生产与高密度电路设计，散热性能略逊于TO-92。

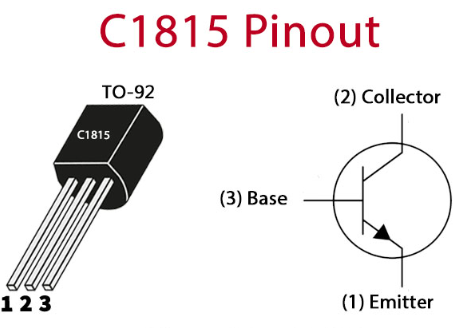

2. 管脚排列与功能

以TO-92封装为例，管脚排列为（从左至右，正面朝向）：

• 引脚1（发射极E）：电流流出端，连接负载或地。

• 引脚2（集电极C）：电流流入端，连接电源或负载。

• 引脚3（基极B）：控制端，输入小电流以调节集电极电流。

识别技巧：

• 扁平侧朝向自身，管脚向下，从左至右依次为E、C、B。

• 部分厂商在管壳上标注型号（如2SC1815），后缀字母（如O、Y）表示增益范围。

• SOT-23封装管脚间距小，需借助放大镜或万用表确认，通常印字“HF”代表C1815。

三、应用场景与电路设计

1. 音频放大电路

C1815常用于前置放大器与低功率音频放大器：

• 共发射极放大电路：基极输入音频信号，集电极输出放大信号，增益由集电极电阻与发射极电阻决定。

• 射极跟随器：输出电压跟随输入电压，具有低输出阻抗，适合驱动后级电路。

设计要点：

• 偏置电压需确保三极管工作在放大区，避免截止或饱和。

• 输入输出电容用于隔直通交，防止直流偏置影响信号。

2. 开关控制电路

C1815可作为电子开关，驱动继电器、LED等负载：

• 开关条件：基极电流IB≥IC/hFE（最小值），确保三极管饱和导通。

• 保护电路：集电极与负载间需加反向二极管，防止继电器线圈断电时产生反电动势损坏三极管。

示例电路：

• 驱动LED：基极通过限流电阻接控制信号，集电极接LED与限流电阻，发射极接地。

• 驱动继电器：集电极接继电器线圈，发射极接地，基极通过电阻接控制信号。

3. 高频振荡电路

利用C1815的特征频率（80MHz），可设计LC振荡器或晶体振荡器：

• LC振荡器：通过电感与电容的谐振产生高频信号，三极管提供放大与反馈。

• 晶体振荡器：利用石英晶体的压电效应产生稳定频率，三极管作为缓冲放大器。

四、选型与替代指南

1. 参数匹配原则

• 电压匹配：电路工作电压需低于VCEO与VCBO，预留20%余量。

• 电流匹配：负载电流需小于IC，瞬时峰值电流需考虑。

• 增益匹配：根据电路需求选择后缀字母，高增益（如L）适合低输入信号场景，低增益（如O）适合高输入信号场景。

• 频率匹配：高频电路需选择fT≥工作频率3-5倍的三极管。

2. 替代型号推荐

• 直插式替代：2SC945（参数相近，管脚兼容）、2N3904（通用NPN管，增益略低）。

• 贴片式替代：KTC3875（SOT-23封装，参数相近）、2SC4116（SOT-323封装，高频特性更好）。

• 互补管：A1015（PNP型，参数与C1815匹配，常用于推挽放大电路）。

3. 选型误区警示

• 忽视封装差异：SOT-23封装散热性能差，高功耗场景需选择TO-92。

• 增益过高风险：高增益三极管对温度敏感，易引发自激振荡，需增加补偿电路。

• 替代管参数偏差：部分替代管VCEO或IC较低，需重新核算电路安全性。

五、故障排查与维护

1. 常见故障现象

• 无放大功能：基极偏置电压错误、三极管损坏（如CE间短路）。

• 过热：功耗超过额定值、散热不良、负载短路。

• 开关失效：基极驱动电流不足、三极管增益下降。

2. 测试方法

• 万用表检测：

• 二极管档测BE结与BC结：正向压降约0.6V，反向无穷大。

• 电阻档测CE间电阻：截止状态应为高阻，导通状态应为低阻。

• 示波器检测：

• 输入信号与输出信号波形对比，确认增益与相位。

• 高频电路需检测特征频率附近的响应。

3. 维护建议

• 避免静电：操作时佩戴防静电手环，防止ESD损坏三极管。

• 控制温度：焊接时温度不超过300℃，时间不超过5秒。

• 定期检测：长期工作后检测参数漂移，必要时更换。
