2n5401的分类

　　2N5401是一种常用的PNP型小功率硅三极管，广泛应用于各种电子电路中。为了更好地理解2N5401的分类，我们可以从多个角度进行探讨，包括材料、结构、功能、工作频率、安装方式等方面。

　　从材料的角度来看，2N5401属于硅管。硅管是目前应用最广泛的半导体材料之一，具有良好的热稳定性和较高的耐压能力。相比之下，锗管虽然具有较低的开启电压，但其热稳定性较差，因此在现代电子设备中使用较少。

　　从结构的角度来看，2N5401属于PNP型三极管。三极管根据载流子的类型可以分为NPN型和PNP型。NPN型三极管的电流从集电极流向发射极，而PNP型三极管的电流则从发射极流向集电极。2N5401作为PNP型三极管，其工作原理是通过基极电流控制集电极电流，从而实现电流放大。

　　从功能的角度来看，2N5401是一种小功率三极管。小功率三极管主要用于信号放大和开关控制等低功率应用。2N5401的最大集电极电流为600mA，最大功率耗散为625mW，适用于各种低功耗电路。此外，2N5401还具有较高的耐压能力，其集电极-发射极击穿电压可达160V，适用于高电压应用。

　　从工作频率的角度来看，2N5401属于高频三极管。高频三极管的特点是具有较高的特征频率（fT），2N5401的特征频率可达300MHz，适用于高频信号放大和射频电路。这一特性使得2N5401在无线通信设备中得到了广泛应用，如射频放大器和高频振荡器等。

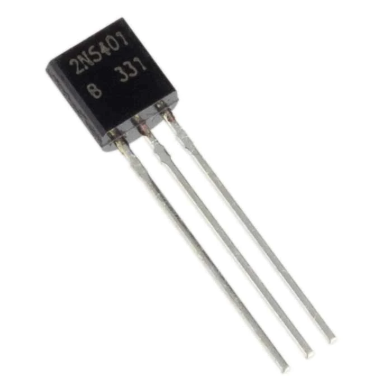

　　从安装方式的角度来看，2N5401采用TO-92封装。TO-92是一种常见的三极管封装形式，具有体积小、散热好等特点，适用于各种表面贴装和插件安装方式。TO-92封装的2N5401具有良好的机械稳定性和电气性能，便于在各种电路板上安装和使用。

　　2N5401作为一种PNP型小功率硅三极管，具有较高的耐压能力、较大的电流放大倍数和较高的工作频率。其广泛应用于音频放大、电子开关和无线通信等领域，是现代电子设备中不可或缺的重要元件。通过对2N5401的分类和特点的了解，我们可以更好地选择和应用这种三极管，以满足不同电路设计的需求。

　　2n5401的工作原理

　　2N5401是一款PNP型高压小功率三极管，广泛应用于低频放大和开关电路中。其工作原理基于三极管的基本特性，即通过控制基极电流来调节集电极电流，从而实现信号放大和开关功能。

　　2N5401的核心结构包括三个区域：发射区、基区和集电区，分别对应发射极（E）、基极（B）和集电极（C）。在PNP型三极管中，发射区和基区形成一个PN结，称为发射结；基区和集电区形成另一个PN结，称为集电结。当发射结正偏（即发射极电压高于基极电压）时，发射区的多数载流子（空穴）会向基区扩散，形成发射极电流（Ie）。同时，基区的多数载流子（电子）也会向发射区扩散，但由于基区较薄且多数载流子浓度较低，这部分电流可以忽略不计。

　　基区中的空穴在浓度梯度的作用下，会继续向集电结扩散。由于集电结外加反向电压，这个反向电压产生的电场力会阻止集电区的电子向基区扩散，同时将扩散到集电结附近的空穴拉入集电区，形成集电极电流（Ic）。在这个过程中，有一小部分空穴会在基区与电子复合，形成基极电流（Ib）。基极电流与集电极电流的比例决定了三极管的电流放大倍数（β），即Ic = β * Ib。

　　2N5401的主要参数包括集电极-发射极击穿电压（Vceo）为-150V，最大集电极电流（Ic）为-0.6A，直流电流增益（hFE）在60到240之间。这些参数使得2N5401在高压应用中表现出色，适用于音频放大、信号处理及电源控制电路。

　　在实际应用中，2N5401常与NPN型三极管2N5551组成互补对称电路，例如推挽放大器。两者具有相似的电压和电流参数，但极性相反，可以实现更好的信号放大效果。此外，2N5401还可以用于开关电路中，通过控制基极电流来实现集电极与发射极之间的导通和截止，从而控制负载的通断。

　　2N5401作为一款常见的PNP晶体管，凭借其高电压、大电流和优异的电流增益，在多种电路中都能发挥重要作用，特别是在信号放大和开关控制领域。充分了解其工作原理和参数特性，能够更有效地利用这一元件为电子产品设计增光添彩。

　　2n5401的作用

　　2N5401是一款广泛应用的PNP型晶体管，采用TO-92封装，具有良好的电性能和可靠的工作特性。其主要参数包括集电极-发射极击穿电压(Vceo)为-150V，最大集电极电流(Ic)为-0.6A，直流电流增益(HFE)在150到200之间。这些性能使得2N5401在多个电子电路中具有极高的适用性和稳定性。

　　2N5401的主要作用可以概括为信号放大和开关控制。作为一款PNP型三极管，2N5401工作时，发射极电压高于基极电压。在基极施加正向电压时，可以控制集电极与发射极之间的电流流动。其工作原理是基于提升基极的电流以控制更大的集电极电流，从而实现信号放大及开关作用。

　　在信号放大方面，2N5401因其出色的线性响应和优异的电压增益特性，经常被用于音频设备中。它主要应用于音频放大器的前置放大级和驱动级，有效提高音频信号的质量和强度，从而提升整体的声音表现。此外，2N5401还可用于无线通信技术中，作为射频(RF)放大器，用于提升信号的发送和接收效率。其高频特性特别适用于要求严格的通信标准和高效能传输的场合。

　　在开关控制方面，2N5401的高电压耐受力和快速的开关特性使其非常适合用作各类小电流设备的电子开关，例如继电器控制和其他低功耗电路的应用，提高系统的响应速度和可靠性。在电源管理中，2N5401可用于电流监控和反馈实现稳压功能。在反馈控制系统中，2N5401可用于精确的线性放大和控制，延展其适用性。

　　2N5401的高电压承受能力、良好的电流增益和低噪音性能使其在电子设计和技术开发中扮演着关键角色，特别是在对信号质量有高要求的应用中表现突出。无论是在教育、实验还是工业设计中，2N5401都是一个值得推荐的经典元器件。

　　2N5401是一款性能优秀且用途广泛的PNP功率晶体管。凭借其高额定电压、良好的电流增益及适中的电流承载能力，使其在各类电路设计中成为不可或缺的元器件。对于工程师和设计师而言，2N5401提供了一个可靠且经济的解决方案，是电子元器件设计中的理想选择。无论是在消费电子、工业控制还是汽车电子应用中，2N5401都能发挥其独特的性能优势。

　　2n5401的特点

　　2N5401是一款PNP型高频小功率三极管，其主要特点在于耐压较高、频率响应出色以及低噪音性能。这些特性使得2N5401在多种电子应用中表现出色，尤其是在对信号质量有高要求的应用中。

　　2N5401具有较高的击穿电压。其集电极-基极电压（VCBO）可承受高达150伏特的电压，这使得它能够在高电压环境中稳定工作，适合高电压应用需求。这一特性使得2N5401在需要处理高电压信号的电路中表现出色，例如在音频放大器的前置放大级和驱动级中，能够有效提高音频信号的质量和强度，从而提升整体的声音表现。

　　2N5401的频率响应非常出色。其截止频率（fT）高达300兆赫兹，提供了宽广的频带以支持高频应用，优化信号的处理和传输。这一特性使得2N5401在无线通信技术中得到了广泛应用，特别是在射频（RF）放大器中，用于提升信号的发送和接收效率。其高频特性特别适用于要求严格的通信标准和高效能传输的场合。

　　2N5401的低噪音性能也是其一大亮点。低噪音输出使2N5401非常适用于需要高清晰度信号处理的应用，如精密音频放大和高质量信号调制。这一特性使得2N5401在音频设备中得到了广泛应用，能够有效提高音频信号的质量，提供更加清晰和纯净的声音表现。

　　2N5401还具有较高的电流处理能力。其集电极电流（IC）能够处理最大600毫安的电流，适应从低到中等电流的放大需求，灵活应对各种电流处理场景。这一特性使得2N5401在电子开关系统中得到了广泛应用，得益于其高电压耐受力和快速的开关特性，该晶体管非常适合用作各类小电流设备的电子开关，例如继电器控制和其他低功耗电路的应用，提高系统的响应速度和可靠性。

　　2N5401的功率耗散能力也值得一提。其最大功率耗散为625毫瓦，足以应对中等负载的工作条件，确保设备长时间稳定运行。这一特性使得2N5401在需要长时间稳定工作的电路中表现出色，能够有效处理中等负载，确保设备的可靠性和稳定性。

　　2N5401的高电压容忍度、出色的频率响应和低噪音性能，使其在电子设计和技术开发中扮演着关键角色，特别是在对信号质量有高要求的应用中表现突出。无论是音频放大、电子开关还是无线通信，2N5401都能提供卓越的性能和可靠性，成为电子工程师们不可或缺的元件之一。

　　2n5401的应用

　　2N5401是一款广泛使用的PNP型小功率三极管，其出色的电性能和可靠性使其在多个电子电路中具有极高的适用性和稳定性。本文将详细介绍2N5401的应用领域及其在不同场景中的具体应用。

　　2N5401在信号放大领域表现出色。由于其较高的增益，2N5401非常适合用于音频和射频放大器中。在音频放大器中，2N5401可以作为前置放大级和驱动级，有效提高音频信号的质量和强度，从而提升整体的声音表现。在射频放大器中，2N5401的高频特性使其能够提升信号的发送和接收效率，特别适用于要求严格的通信标准和高效能传输的场合。

　　2N5401在开关电路中也有广泛的应用。在各种控制电路中，2N5401可以作为开关元件，用于驱动负载如电动机、继电器等。得益于其高电压耐受力和快速的开关特性，2N5401能够提高系统的响应速度和可靠性。例如，在继电器控制和其他低功耗电路的应用中，2N5401能够有效地实现电子开关功能。

　　2N5401在电源管理领域也有重要的应用。在电源调节电路中，2N5401可用于电流监控和反馈实现稳压功能。例如，在线性电源设计中，2N5401可用作输出级的调节器，确保电源的稳定输出。在反馈控制系统中，2N5401可用于精确的线性放大和控制，延展其适用性。

　　2N5401还在电流源和电流镜电路中发挥重要作用。在一些应用中，2N5401可以构成精确的电流源或者电流镜电路，用于提供稳定的电流输出。这种特性使其在精密测量和控制电路中非常有用。

　　在实际设计中，选用2N5401时需要考虑以下几个方面。首先是散热问题，虽然2N5401具有一定的电流承载能力，但在高功率应用中，合理的散热设计是必不可少的，以避免因过热导致的性能下降或损坏。其次是电压保护，在工作环境中，对集电极施加的电压不得超过其最大承受范围，以防击穿。最后是频率限制，虽然2N5401在许多应用中表现良好，但在高频应用中会受到其转速的限制，通常适用于中频信号的放大。

　　2N5401作为一款常见的PNP晶体管，以其高电压、大电流和优异的电流增益赢得了众多设计师的青睐。它在多种电路中都能发挥重要作用，特别是在信号放大和开关控制领域。无论是在教育、实验还是工业设计中，2N5401都是一个值得推荐的经典元器件。

　　2n5401如何选型

　　2N5401是一种PNP型的小功率三极管，具有较高的耐压和一定的放大能力。在电子设备中，它常被用作功率放大或信号放大的元件。然而，由于某些原因，如元件损坏或市场缺货，我们可能需要找到能够替换2N5401的其他三极管型号。本文将详细介绍2N5401的选型方法，包括其参数、应用场景以及可替代型号。

　　首先，我们需要了解2N5401的基本参数。2N5401的主要参数如下：

　　集电极-基极电压（Vcbo）：-160V

　　集电极-发射极电压（Vceo）：-150V

　　发射极-基极电压（Vbeo）：-5V

　　集电极电流（Ic）：-0.6A

　　集电极耗散功率（Pc）：625mW

　　结点到环境的热阻：200°C/W

　　结温：150°C

　　这些参数决定了2N5401的工作范围和性能。在选型时，我们需要确保替代型号的参数与2N5401相匹配，以确保电路的稳定运行。

　　2N5401的应用场景非常广泛，主要包括：

　　音频放大应用：2N5401因其出色的线性响应和优异的电压增益特性，经常被用于音频设备中。它主要应用于音频放大器的前置放大级和驱动级，有效提高音频信号的质量和强度，从而提升整体的声音表现。

　　电子开关系统：得益于2N5401的高电压耐受力和快速的开关特性，该晶体管非常适合用作各类小电流设备的电子开关，例如继电器控制和其他低功耗电路的应用，提高系统的响应速度和可靠性。

　　无线通信技术：在无线通讯设备中，2N5401可作为射频（RF）放大器，用于提升信号的发送和接收效率。其高频特性特别适用于要求严格的通信标准和高效能传输的场合。

　　在选择替代型号时，我们需要考虑以下几个方面：

　　极性：2N5401是PNP型三极管，因此替代型号也必须是PNP型。

　　耐压：替代型号的耐压能力应不低于2N5401，以确保在高电压环境下能够稳定工作。

　　电流：替代型号的集电极电流应与2N5401相近或更高，以满足电路的电流需求。

　　功率耗散：替代型号的功率耗散能力应与2N5401相当，以确保在工作过程中不会因过热而损坏。

　　频率响应：如果电路对频率响应有较高要求，替代型号的截止频率应与2N5401相近或更高。

　　根据以上选型原则，我们可以考虑以下几种替代型号：

　　A1013：这是一种与2N5401参数相近的PNP型三极管，具有较高的耐压和良好的放大性能，可以作为2N5401的直接替换品。

　　BF422/423：尽管这对管子在市场上可能较为少见，但它们的参数与2N5401相近，且具有良好的音质表现。如果音质是您的首要考虑因素，不妨尝试使用这对管子进行替换。

　　C945/A773：这对管子的耐压能力虽然稍逊于2N5401，但在许多应用中仍能满足需求。如果您的电路对耐压要求不高，可以考虑使用这对管子进行替换。

　　需要注意的是，虽然S8050是一种常用的NPN型三极管，其某些参数与2N5401相近，但由于极性和应用场景的不同，S8050并不适合直接替换2N5401。因此，我们不建议您使用S8050来替换2N5401。

　　在替换2N5401时，除了选择合适的替换型号外，还需要注意以下几点：

　　确保替换管子的极性与2N5401相同，即PNP型。

　　检查替换管子的参数是否满足电路需求，特别是耐压和放大倍数等关键参数。

　　在替换前，最好对替换管子进行实际测试，以确保其性能与2N5401相近或更优。

　　如果您不确定如何进行替换，建议咨询专业的电子工程师或维修人员。

　　虽然2N5401可以用多种型号的三极管进行替换，但选择合适的替换品并确保替换过程的正确性至关重要。通过了解2N5401的参数和应用场景，并遵循上述选型原则，我们可以找到合适的替代型号，确保电路的稳定运行。
