lm358的分类

　　LM358是一种双运算放大器集成电路，属于通用运算放大器类别。根据其特点和应用领域，可以将其分类为以下几种类型：

　　低功耗运算放大器：LM358具有低功耗的特点，静态工作电流仅为0.7mA。这使得它非常适合在需要长时间运行且电池供电的应用中使用，例如便携式电子设备、无线传感器网络等。

　　高增益运算放大器：LM358具有高增益的特性，能够将微弱信号放大到足够的大小，以便进行后续处理。这使得它在需要高增益的应用中非常受欢迎，例如音频放大器、传感器信号放大等。

　　宽工作电压范围运算放大器：LM358的工作电压范围广泛，可以在3V至32V的电压范围内工作。这使得它可以应用于各种不同的电路，包括单电源和双电源供电的电路。这种宽工作电压范围使得LM358在工业控制、仪器设备、通信等领域得到了广泛应用。

　　双运算放大器：LM358包含两个独立的运算放大器，这让它更加灵活，方便各种不同的电路设计。这种双运放结构使得LM358可以用于多种复杂的电路，例如多级放大器、滤波器、比较器等。

　　高输入阻抗运算放大器：LM358具有高输入阻抗的特点，输入电阻约为1MΩ。这使得它在需要从外部传感器读取信号的应用中很受欢迎，能够减少电路对传感器的影响。这种高输入阻抗特性使得LM358在传感器信号放大、生物医学信号处理等领域得到了广泛应用。

　　过温保护和短路保护运算放大器：LM358具有过温保护和短路保护功能，可以在过热或短路时自动断开电源，以保护器件不受损坏。这使得它在需要高可靠性的应用中非常受欢迎，例如工业自动化、医疗设备等。

　　通用运算放大器：LM358是一款通用运算放大器，适用于各种不同的电路应用。它可以用于放大器电路、滤波器电路、信号处理电路等。这种通用性使得LM358在电子工程领域得到了广泛应用。

　　低成本运算放大器：LM358是一款低成本的运放芯片，因此经济实惠，适合在需要大量芯片的应用中使用。这种低成本特性使得LM358在消费电子、教育实验等领域得到了广泛应用。

　　LM358可以根据其低功耗、高增益、宽工作电压范围、双运放结构、高输入阻抗、过温保护和短路保护、通用性和低成本等特点进行分类。这些分类反映了LM358在不同应用领域中的优势和特点，使其成为一种非常受欢迎的运算放大器芯片。

　　lm358的工作原理

　　LM358是一种低功率双运算放大器，由两个独立的高增益内部频率补偿运算放大器组成，专门设计用于在宽电压范围内由单电源供电。它具有低功耗、共模输入电压范围扩展到地/VEE以及单电源或双电源操作的特点。与单电源应用中的标准运算放大器类型相比，它具有几个明显的优势。该放大器可在低至3.0V或高达32V的电源电压下工作。共模输入范围包括负电源，因此在许多应用中无需使用外部偏置组件。输出电压范围还包括负电源电压。

　　LM358的工作原理基于其内部结构和引脚功能。它共有8个引脚，每个引脚具有不同的功能。引脚1和引脚7是比较器的输出，引脚2和引脚6为反相输入，引脚3和引脚5是同相输入，引脚4是GND端子。LM358内部包括有两个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。

　　LM358的工作原理可以通过一个简单的例子来说明。例如，在一个自动LED开关电路中，LDR（光敏电阻）连接在输入引脚上，而LED连接在LM358的输出引脚上。当LDR变暗时，LED将保持关闭状态，但当LDR亮起时，LED也会亮起。这是因为当LDR接收到光线时，其电阻降低，导致输入电压升高，从而触发LM358的输出，使LED点亮。

　　LM358的放大倍数计算与其他通用运放类似，主要由反馈电阻来决定。例如，在一个反相比例运算电路中，放大倍数Av=-Rf/R，其中Rf是反馈电阻，R是输入电阻。同样，对于同相比例运算放大电路，放大倍数Av=(Rf+R)/R=Rf/R+1。

　　LM358的典型应用包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。例如，它可以用于构建直流耦合低通RC有源滤波器、RC有源带通滤波器、电流监视器、功率放大器外围电路、脉冲发生器和直流差动放大器等。

　　LM358是一种多功能、低功耗的双运算放大器，适用于各种单电源和双电源应用。其内部结构和引脚功能使其能够实现高增益、高精度的信号放大和处理，广泛应用于电子电路设计中。

　　lm358的作用

　　LM358是一款双运算放大器芯片，因其多功能性和广泛的应用领域而备受青睐。它由两个独立的运算放大器组成，可以在单电源或双电源下工作，具有高增益、低功耗和宽电源电压范围的特点。LM358的主要作用可以概括为以下几个方面：

　　信号放大：LM358的核心功能是放大输入信号。它能够将微小的电压信号放大到一个更易处理或更有用的电压水平。通过其内部精密设计的放大电路，LM358的电压增益非常高（开环增益在10万倍以上）。用户可以通过外部连接的电阻网络轻松地将其配置成各种放大倍数（闭环增益）。这种特性使得LM358在传感器信号放大、音频放大器等应用中表现出色。

　　信号处理：LM358不仅可以放大信号，还可以进行多种数学运算，如加法、减法、积分、微分、对数、反相等。这些运算构成了模拟信号处理的基础。例如，在音频处理电路中，LM358可以用于滤波、均衡和混音等操作，提供清晰的声音放大效果。

　　滤波功能：在信号处理过程中，LM358可以滤除不需要的频率成分，保留有用的信号。这有助于提高信号的质量和准确性。通过与其他元件（如电阻、电容）配合，LM358可以组成有源滤波器（如低通、高通、带通滤波器），滤除不需要的频率噪声。这种特性使得LM358在音频设备、通信系统和数据采集系统中得到广泛应用。

　　比较功能：LM358可以比较两个输入信号的大小，并根据比较结果输出相应的电平信号。这一功能使得LM358在电压比较、触发器等电路中非常有用。例如，在开关电源中，LM358可以用于过流保护和过热保护，通过比较取样电压和基准电压，实现保护动作。

　　电压跟随：LM358可以用于电压跟随电路，通过放大输入电压并输出相应的电压信号，实现对电压变化的追踪和控制。这一特性使得LM358在阻抗匹配、信号隔离等应用中非常有用。例如，在传感器接口电路中，LM358可以作为电压跟随器，将传感器输出的微弱信号放大到合适的范围，以便进行后续的数据处理和分析。

　　多领域应用：由于LM358芯片具有通用性和可靠性等特点，因此在各种模拟电路设计中得到广泛应用。例如，在红外线探测报警器中，LM358可以用于放大红外线传感器输出的微弱信号，实现对入侵者的探测和报警。此外，LM358还广泛应用于音频放大器、工业控制、DC增益和所有常规运算放大电路中。

　　LM358双运放芯片凭借其强大的功能和广泛的应用领域，成为了电子工程师和爱好者构建模拟电路时最基础、最常用的积木块之一。它的高增益、低功耗和多种应用特性，使得它在各种模拟电路设计中发挥着重要作用。无论是信号放大、滤波、比较还是运算，LM358都能提供可靠的性能和灵活的设计选项。

　　lm358的特点

　　LM358是一款低功耗的双运算放大器集成电路，由美国国家半导体公司（National Semiconductor）最初开发，目前由德州仪器（Texas Instruments）生产。这款集成电路因其多功能性和广泛的适用性，在各种电路设计中得到了广泛应用。以下是LM358的主要特点及其详细解释。

　　1. 低功耗：

　　LM358的低功耗特性使其非常适合用于便携式设备和电池供电的设备。在工作时，静态电流约为标准运算放大器如MC1741的五分之一，这意味着在节能方面具有显著优势。低功耗不仅延长了电池寿命，还减少了热量生成，提高了系统的稳定性和可靠性。

　　2. 低输入偏置电流：

　　LM358具有低输入偏置电流，这有利于处理高阻抗信号。输入偏置电流是指在运算放大器的输入端为了维持输入电压而需要的电流。低输入偏置电流意味着输入信号源的负载更小，从而提高了信号的完整性，特别是在处理微弱信号时尤为重要。

　　3. 低输入失调电压：

　　输入失调电压是指在理想情况下，输入端电压相等时，输出端应有的零电压。然而，实际的运算放大器会有微小的电压偏差，这个偏差就是输入失调电压。LM358的低输入失调电压保证了放大器的精准度，使得在精密测量和信号处理应用中能够获得更准确的结果。

　　4. 宽工作电压范围：

　　LM358的工作电压范围非常宽，从3V至32V，单电源操作可以从1.5V到16V。这种宽泛的工作电压范围使得LM358能够在多种电源条件下稳定工作，无论是单电源还是双电源供电，都表现出色。这种灵活性使得LM358在各种应用场景中都能找到合适的使用方式。

　　5. 双运算放大器集成：

　　LM358将两个独立的运算放大器集成在同一个芯片上，这不仅减少了板上空间的占用，还简化了电路设计。两个运算放大器可以相互独立使用，也可以根据需要进行相互配合，提供了更多的设计灵活性。这种集成设计使得LM358在多通道信号处理和复杂电路设计中具有明显优势。

　　6. 短路保护输出：

　　LM358的输出端具有短路保护功能，这增强了系统的稳定性，防止因负载异常导致的损坏。短路保护功能使得在实际应用中，即使出现意外的短路情况，LM358也能保持正常工作，避免了因短路导致的设备损坏和系统故障。

　　7. 真正的差分输入级：

　　LM358采用真正的差分输入级设计，提高了信号处理的精度和抗干扰能力。差分输入级能够有效抑制共模噪声，提高信号的信噪比，使得在处理差分信号时能够获得更好的性能。

　　8. 单电源或双电源操作：

　　LM358既支持单电源供电，也支持正负双电源供电，增加了设计的灵活性。这种双电源操作模式使得LM358在处理对称信号和需要正负电源的应用中表现出色，提供了更多的设计选择。

　　LM358凭借其低功耗、低输入偏置电流、低输入失调电压、宽工作电压范围、双运算放大器集成、短路保护输出、真正的差分输入级以及单电源或双电源操作等特点，成为了广泛应用于各种电路设计中的重要元件。无论是在信号放大、滤波器设计、振荡器电路、电压跟随器还是比较器等应用中，LM358都能发挥出色的表现，满足不同场景下的需求。

　　lm358的应用

　　LM358是一种广泛使用的低功耗双路运算放大器，由于其稳定性好、成本低廉、封装形式多样且易于获取，它被广泛应用于电子电路中，特别是在模拟信号处理领域。以下是关于LM358的应用场景和参数特点的详细介绍。

　　LM358在信号调理方面有着广泛的应用。它常用于传感器信号的调理，能有效地放大微弱的传感器信号，以便于ADC（模数转换器）读取。例如，在温度测量中，LM358可以作为电压跟随器，将温度传感器的输出信号放大并传递给显示装置，实现室内温度的实时监控。这种应用不仅提高了信号的稳定性，还确保了测量的精确性。

　　LM358在音频设备中也有着重要的应用。它可用作低功耗的音频放大器，尤其适用于小型便携设备。例如，在便携式音乐播放器中，LM358可以放大音频信号，提供清晰的声音放大效果。此外，LM358还可以用于构建各种低通、高通和带通滤波器，用于信号处理和噪声抑制，从而提高音频质量。

　　LM358在电压比较器电路中也有着广泛的应用。通过设置阈值电压，LM358可以实现电压比较、触发器等功能。例如，在电源管理系统中，LM358可以用于检测电池电压，当电压低于设定值时，触发报警或关闭设备，以保护电池和设备的安全。

　　LM358在医疗设备中也有着广泛的应用。由于其低功耗特性，LM358在便携式医疗监测设备中有广泛的应用，如心率监测和血氧饱和度检测等。这些设备通常需要长时间工作，因此低功耗特性尤为重要。LM358可以放大传感器信号，提供稳定的输出，确保监测数据的准确性。

　　LM358的参数特点也使其在多种应用中表现出色。它可以在宽广的电压范围内工作（3V至32V单电源，±1.5V至±16V双电源），使得它适合于多种电源环境的应用。此外，LM358的静态电源电流约为0.7mA，非常适合用于电池供电的设备。其输出摆幅可以非常接近于地线，但最大输出通常低于正供电电压约1.5V，适合驱动TTL或CMOS。

　　LM358是一个非常实用的运算放大器，适用于多种电子电路和设备中。无论是信号调理、音频放大、模拟滤波器、电压比较还是医疗设备，LM358都能发挥其独特的优势，提供稳定、精确的信号处理能力。对于电子工程师和电子爱好者来说，熟悉LM358的原理与应用是非常重要的。

　　lm358如何选型

　　LM358是一款经典的双运算放大器，广泛应用于各种电子电路中。它由德州仪器（Texas Instruments）设计和发布，具有低功耗、高增益、宽电源电压范围等特点。LM358的选型需要根据具体的应用需求和电路设计来确定。本文将详细介绍LM358的选型方法，包括其详细型号和参数。

　　1. LM358的基本特性

　　LM358由两个独立的运算放大器组成，可以在单个芯片上实现多种模拟信号处理功能。其主要特性包括：

　　工作电压范围：3V到32V（单电源供电）或±1.5V到±16V（双电源供电）。

　　低功耗：静态电流低，适合电池供电设备。

　　高增益：内部频率补偿，增益可达100,000倍以上。

　　低输入偏置电流：典型值为100nA。

　　宽温度范围：-40°C到+125°C。

　　2. LM358的详细型号

　　LM358有多种封装形式和型号，常见的包括：

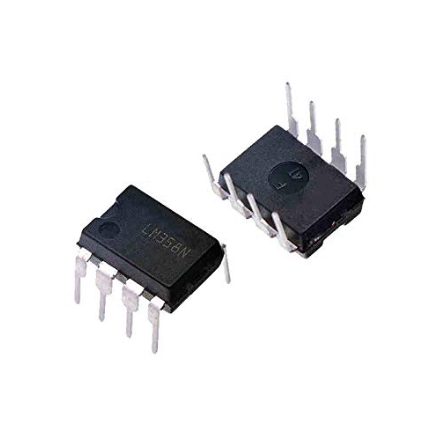

　　LM358N：8引脚DIP封装。

　　LM358P：8引脚DIP封装，与LM358N基本相同，但可能在某些电气特性上有细微差异。

　　LM358M：8引脚SOIC封装，适合自动化生产。

　　LM358DR：8引脚SOIC封装，具有更详细的电气参数和更高的可靠性。

　　3. 选型考虑因素

　　在选择LM358时，需要考虑以下几个关键因素：

　　工作电压：根据电路的电源电压范围选择合适的LM358型号。例如，如果电路需要在3V到12V之间工作，可以选择LM358N或LM358M。

　　封装形式：根据电路板的设计和生产要求选择合适的封装形式。DIP封装适合手工焊接和调试，而SOIC封装适合自动化生产和紧凑型设计。

　　温度范围：如果电路需要在极端温度下工作，应选择具有宽温度范围的型号，如LM358DR。

　　电气特性：根据电路的具体需求选择具有合适电气特性的型号。例如，如果电路需要低噪声和高带宽，可以选择LM358DR，其带宽增益乘积为3.5MHz，压摆率为4V/μs。

　　4. 应用场景

　　LM358广泛应用于各种模拟电路设计，包括：

　　信号放大：用于放大微弱的模拟信号，如音频信号、传感器信号等。

　　滤波器：用于构建各种滤波器，如低通滤波器、高通滤波器、带通滤波器等。

　　比较器：用于实现电压比较、触发器等功能。

　　传感器接口：用于放大传感器输出的微弱信号，如温度传感器、光线传感器、压力传感器等。

　　5. 选型实例

　　假设我们需要设计一个电池供电的音频放大器，电源电压为9V，工作环境温度为-20°C到+70°C。我们可以选择LM358N或LM358M，因为它们的工作电压范围和温度范围都符合要求。考虑到电路板的紧凑性和自动化生产的需求，我们最终选择LM358M。

　　6. 注意事项

　　在选型过程中，还需要注意以下几点：

　　电源电压稳定性：确保电源电压稳定，避免电压波动对电路性能的影响。

　　负载匹配：根据负载的要求选择合适的运放型号，确保输出电流和电压满足负载需求。

　　噪声和失真：对于高精度和低噪声的应用，选择具有低噪声和低失真的运放型号。

　　结论

　　LM358是一款性能优良、应用广泛的双运算放大器。通过综合考虑工作电压、封装形式、温度范围和电气特性等因素，可以合理选择适合具体应用需求的LM358型号。希望本文的选型指南能为您的电路设计提供有益的参考。
