频率补偿电路的分类

　　频率补偿电路是电子工程中用于改善放大电路在不同频率下性能的一种重要技术手段。根据不同的应用场景和设计需求，频率补偿电路可以分为多种类型。以下是几种常见的频率补偿电路分类及其特点。

　　根据补偿方式的不同，频率补偿电路可以分为超前补偿和滞后补偿。超前补偿主要用于改善放大电路的高频特性，通过在电路中引入电容或RC元件，使得高频段的相位提前，从而避免自激振荡现象的发生。滞后补偿则主要用于改善低频特性，通过引入电感或LC元件，使得低频段的相位滞后，从而提高电路的稳定性。

　　根据补偿元件的不同，频率补偿电路可以分为电容补偿、电阻补偿和电感补偿。电容补偿是最常见的一种方式，通过在电路中并联或串联电容，改变电路的频率响应特性。电阻补偿则通过改变电阻值来调整电路的增益和带宽。电感补偿则通过引入电感元件，改善电路的低频特性。

　　根据补偿电路的结构不同，频率补偿电路还可以分为单级补偿和多级补偿。单级补偿电路结构简单，适用于频率范围较窄的场合。多级补偿电路则通过串联或并联多个补偿单元，实现更宽频率范围内的补偿效果。多级补偿电路的设计更为复杂，但可以显著提高放大电路的整体性能。

　　还有一种常见的分类是根据补偿电路的功能不同，可以分为带宽扩展电路和相位补偿电路。带宽扩展电路主要用于扩展放大电路的频带宽度，使其能够在更广的频率范围内工作。常见的带宽扩展方法包括改变电容、电阻和电感的数值，以及改变反馈电路的配置。相位补偿电路则主要用于减小输入输出信号之间的相位差，使电路在高频段也能保持稳定的相位特性。

　　根据补偿电路的应用领域不同，频率补偿电路还可以分为运算放大器补偿电路、电流互感器补偿电路和热电偶放大电路等。运算放大器补偿电路主要用于改善运算放大器的频率响应特性，提高其稳定性和带宽。电流互感器补偿电路则主要用于改善电流互感器的低频特性，提高其测量精度。热电偶放大电路则通过引入温度补偿元件，减小温度变化对放大电路性能的影响。

　　频率补偿电路的分类多种多样，不同的分类方式反映了不同的设计需求和应用场景。在实际应用中，工程师需要根据具体的需求和电路特性，选择合适的频率补偿电路类型，以实现最佳的补偿效果。通过合理设计和应用频率补偿电路，可以显著提高放大电路的性能，使其在更宽的频率范围内稳定工作。

　　频率补偿电路的工作原理

　　频率补偿电路是一种用于改善信号传输过程中频率响应的电路。其主要目的是补偿信号在传输过程中因传输介质特性而引起的失真和干扰，从而确保信号的准确性和稳定性。频率补偿电路广泛应用于音频放大器、通信电路和图像处理等领域。

　　频率补偿电路的工作原理基于对信号频率响应的调整。在信号传输过程中，由于传输介质的特性，信号的频率响应会发生变化，导致信号失真和干扰。频率补偿电路通过引入特定的电路组件，如电容、电感和电阻等，来调整信号的频率响应，从而达到补偿失真和干扰的目的。

　　具体来说，频率补偿电路可以通过以下几种方式实现：

　　RC补偿电路：这是一种简单的频率补偿电路，由一个电容和一个电阻组成。RC补偿电路主要用于补偿信号传输过程中的高频失真。电容和电阻的组合可以形成一个高通滤波器，允许高频信号通过，同时衰减低频信号，从而改善高频信号的传输质量。

　　LC补偿电路：这是一种高效的频率补偿电路，由一个电感和一个电容组成。LC补偿电路主要用于补偿信号传输过程中的低频失真。电感和电容的组合可以形成一个带通滤波器，允许特定频率范围内的信号通过，同时衰减其他频率的信号，从而改善低频信号的传输质量。

　　带通滤波器：带通滤波器是一种常见的频率补偿电路，可以调整信号的频率响应，从而达到补偿信号传输过程中的失真和干扰的目的。带通滤波器允许特定频率范围内的信号通过，同时衰减其他频率的信号，从而改善信号的传输质量。

　　负反馈补偿：负反馈补偿是一种通过引入负反馈来改善放大电路稳定性的方法。负反馈补偿可以使放大器增益下降，但同时改善电路的稳定性，展宽电路的通频带。负反馈补偿通过改变放大电路的开环频率特性，使高频部分衰减得更快，从而减少相移，防止自激振荡的发生。

　　发射极电容补偿：发射极电容补偿是一种用于提升高频信号增益的方法。通过在放大器的发射极引入电容，可以补偿高频信号的衰减，从而改善高频信号的传输质量。

　　电感并联补偿：电感并联补偿主要考虑三极管分布电容的影响。通过在电路中引入电感并联，可以抵消分布电容对高频信号的影响，从而改善高频信号的传输质量。

　　频率补偿电路的设计需要根据具体的应用需求和信号特性来选择合适的补偿方法和电路组件。通过合理设计频率补偿电路，可以显著改善信号的传输质量，提高系统的稳定性和可靠性。在现代电子技术中，频率补偿电路是一个非常重要的概念，广泛应用于各种电子设备和系统中。

　　频率补偿电路的作用

　　频率补偿电路在现代电子技术中扮演着至关重要的角色，其主要作用是调整信号的频率响应，以补偿信号传输过程中因传输介质特性而引起的失真和干扰。通过频率补偿电路，可以显著改善信号的质量，确保信号在传输过程中的稳定性和可靠性。

　　频率补偿电路能够改善信号的频率响应特性。在信号传输过程中，由于传输介质的特性，信号的频率响应可能会受到影响，导致信号失真和干扰。例如，在音频放大器中，由于扬声器和放大器本身的特性，音频信号在传输过程中可能会出现高频或低频部分的失真。通过加入频率补偿电路，可以调整音频信号的频率响应，从而达到更好的音质和更低的失真率。

　　频率补偿电路在通信电路中也有广泛的应用。在通信系统中，信号的传输距离往往较长，信号在传输过程中会受到各种干扰和衰减。频率补偿电路可以通过调整信号的频率响应，补偿信号在传输过程中的失真和干扰，从而提高通信质量。例如，在调制解调器中，频率补偿电路可以用来补偿调制信号和解调信号之间的失真和干扰，确保数据传输的准确性和可靠性。

　　频率补偿电路在图像处理中也发挥着重要作用。在数字电视和图像处理系统中，图像信号在传输过程中可能会受到噪声和失真的影响。通过加入频率补偿电路，可以调整图像信号的频率响应，补偿图像信号在传输过程中的失真和干扰，从而提高图像的质量和清晰度。

　　频率补偿电路的具体实现方式多种多样，常见的有RC补偿电路、LC补偿电路和带通滤波器等。RC补偿电路由一个电容和一个电阻组成，主要用于补偿信号传输过程中的高频失真。LC补偿电路由一个电感和一个电容组成，主要用于补偿信号传输过程中的低频失真。带通滤波器则可以用来调整信号的频率响应，从而达到补偿信号传输过程中的失真和干扰的目的。

　　频率补偿电路在现代电子技术中具有广泛的应用，其主要作用是调整信号的频率响应，补偿信号在传输过程中的失真和干扰，从而提高信号的质量和稳定性。通过合理设计和选择合适的频率补偿电路，可以显著改善电子系统的性能，确保信号在传输过程中的准确性和可靠性。

　　频率补偿电路的特点

　　频率补偿电路是电子电路设计中的一种重要技术手段，主要用于改善信号在不同频率下的传输特性，确保信号的准确性和稳定性。频率补偿电路通过调整电路的频率响应，补偿信号传输过程中因传输介质特性而引起的失真和干扰。以下是频率补偿电路的主要特点：

　　改善频率响应：频率补偿电路的核心目的是调整信号的频率响应，使其在特定频率范围内更加平坦。这有助于减少信号在传输过程中的失真和干扰，提高信号的质量。例如，在音频放大器中，频率补偿电路可以补偿音频信号在传输过程中的失真，提高音质。

　　提高稳定性：在放大电路中，频率补偿电路可以提高电路的稳定性。通过调整电路的极点和零点，可以破坏电路的振荡条件，防止电路在高频段出现自激振荡。这对于确保电路在各种工作条件下的稳定运行至关重要。

　　扩展带宽：频率补偿电路可以扩展放大器的带宽，使其能够在更宽的频率范围内正常工作。这对于需要处理宽频带信号的电路尤为重要，如通信电路和图像处理电路。

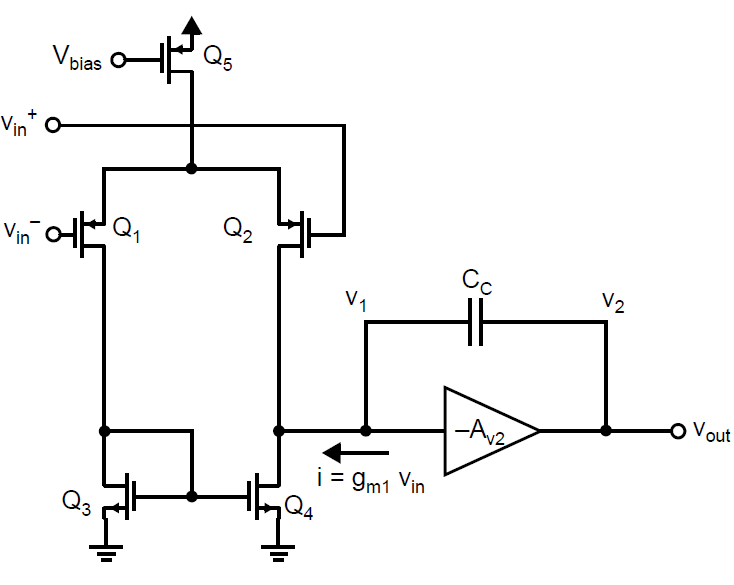

　　多种补偿方法：频率补偿电路有多种实现方法，包括单电容补偿、RC串联网络补偿、超前补偿等。不同的补偿方法适用于不同的应用场景和设计需求。例如，单电容补偿适用于压低主导极点频率，而超前补偿则适用于引入零点以减小高频附加相移。

　　简化电路设计：通过使用频率补偿电路，可以简化电路设计，减少复杂性。例如，在多级放大电路中，通过合理设计各级放大器的频率特性，可以实现整体放大器在更广的频率范围内的放大能力，而不需要增加过多的电路组件。

　　适应不同应用场景：频率补偿电路广泛应用于各种电子设备中，包括音频放大器、通信电路、图像处理电路等。在不同的应用场景中，频率补偿电路可以根据具体需求进行调整和优化，以达到最佳的补偿效果。

　　提高系统性能：频率补偿电路可以显著提高系统的整体性能。通过补偿信号传输过程中的失真和干扰，可以提高信号的准确性和可靠性，从而提升系统的整体性能。这对于需要高精度和高可靠性的应用尤为重要，如医疗设备、航空航天设备等。

　　频率补偿电路是电子电路设计中不可或缺的一部分，它通过调整信号的频率响应，补偿信号传输过程中的失真和干扰，提高信号的质量和系统的稳定性。不同的补偿方法适用于不同的应用场景，可以根据具体需求进行选择和优化。频率补偿电路的广泛应用和重要性使其成为现代电子技术中的一个关键领域。

　　频率补偿电路的应用

　　频率补偿电路在现代电子技术中扮演着至关重要的角色，广泛应用于各种电子设备和系统中。其主要目的是通过调整信号的频率响应，补偿信号传输过程中的失真和干扰，从而提高信号的质量和稳定性。以下是频率补偿电路在几个关键领域的应用。

　　在音频放大器中，频率补偿电路的应用非常普遍。音频信号在传输过程中容易受到各种因素的影响，导致信号失真和噪声增加。通过加入频率补偿电路，可以有效地调整音频信号的频率响应，减少失真，提高音质。例如，在高端音响设备中，频率补偿电路可以确保低频和高频信号都能得到准确的放大，从而提供更加丰富和清晰的音效。

　　在通信电路中，频率补偿电路同样发挥着重要作用。通信信号在传输过程中会受到信道特性的影响，导致信号衰减和失真。通过使用频率补偿电路，可以补偿这些失真，提高信号的传输质量。例如，在调制解调器中，频率补偿电路可以用来补偿调制信号和解调信号之间的失真，确保数据传输的准确性和可靠性。

　　在图像处理领域，频率补偿电路也有着广泛的应用。数字图像信号在传输过程中同样会受到各种干扰，导致图像质量下降。通过加入频率补偿电路，可以调整图像信号的频率响应，减少噪声和失真，提高图像的清晰度和稳定性。例如，在数字电视和高清摄像机中，频率补偿电路可以确保图像信号在传输过程中保持高质量，提供更加清晰和细腻的视觉效果。

　　在电源管理领域，频率补偿电路也有着重要的应用。例如，在低压差稳压器（LDO）中，频率补偿电路可以用来稳定输出电压，减少电压波动和噪声。通过合理设计频率补偿电路，可以提高LDO的稳定性和响应速度，确保电源系统的可靠运行。

　　在精密测量和控制系统中，频率补偿电路同样不可或缺。例如，在传感器信号调理电路中，频率补偿电路可以用来补偿传感器信号在传输过程中的失真和噪声，提高测量的准确性和稳定性。在自动化控制系统中，频率补偿电路可以用来提高系统的响应速度和稳定性，确保控制过程的精确和可靠。

　　频率补偿电路在现代电子技术中有着广泛的应用，通过调整信号的频率响应，补偿信号传输过程中的失真和干扰，从而提高信号的质量和稳定性。无论是在音频、通信、图像处理、电源管理还是精密测量和控制系统中，频率补偿电路都发挥着至关重要的作用，为各种电子设备和系统的性能提升提供了有力支持。

　　频率补偿电路如何选型

　　频率补偿电路的设计是一个复杂的过程，涉及到多个方面的考虑，包括电路的稳定性、噪声水平、带宽要求以及具体的频率补偿需求。在选型过程中，需要综合考虑这些因素，以确保最终设计的电路能够满足预期的性能要求。以下是频率补偿电路选型的详细步骤和推荐型号。

　　1. 确定基本需求

　　首先，需要明确频率补偿电路的基本需求，包括：

　　频率范围：需要补偿的频率范围是多少？

　　增益要求：在不同频率下的增益要求是什么？

　　噪声水平：允许的最大噪声水平是多少？

　　带宽要求：电路的通频带宽度是多少？

　　2. 选择运算放大器

　　运算放大器（Op-Amp）是频率补偿电路中的核心元件，其性能直接影响到整个电路的性能。在选择运算放大器时，需要考虑以下几个参数：

　　噪声水平：低噪声运放可以减少电路中的噪声。

　　带宽：高带宽运放可以处理更宽的频率范围。

　　增益带宽积：增益带宽积（GBW）决定了运放在不同增益下的带宽。

　　电源电压：运放的工作电压范围是否符合系统要求。

　　根据这些参数，推荐以下几种运算放大器：

　　OPA2227：高精度、低噪声的运算放大器，最低噪声8nV/Hz，通频带宽8MHz，输入电源范围2.5V-18V，适用于需要高精度和低噪声的应用。

　　OPA2340：单电源、轨到轨的运算放大器，通频带5.5MHz，高转换速率6V/us，低噪声，适用于需要宽频带和高转换速率的应用。

　　TLV2460：带掉电模式的低功耗、轨到轨输入/出的运算放大器，90mA的输出驱动能力，增益带宽积6.4MHz，适用于低功耗应用。

　　3. 选择滤波器

　　频率补偿电路通常需要使用滤波器来实现特定的频率响应。常见的滤波器类型包括低通滤波器、高通滤波器和带通滤波器。在选择滤波器时，需要考虑以下几个参数：

　　截止频率：滤波器的截止频率决定了其通带和阻带的分界点。

　　滤波器阶数：滤波器的阶数决定了其频率响应的陡峭程度。

　　滤波器类型：不同类型的滤波器（如巴特沃斯、切比雪夫、贝塞尔等）具有不同的频率响应特性。

　　根据这些参数，推荐以下几种滤波器：

　　四阶巴特沃斯低通滤波器：带内相对平坦，不会出现过冲，适用于需要平滑频率响应的应用。

　　二阶有源RC低通滤波器：结构简单，易于实现，适用于需要简单设计的应用。

　　4. 选择补偿网络

　　频率补偿电路中的补偿网络用于调整电路的频率响应，使其满足特定的补偿要求。常见的补偿网络包括RC网络、LC网络和有源滤波器。在选择补偿网络时，需要考虑以下几个参数：

　　补偿频率范围：补偿网络需要覆盖的频率范围。

　　补偿幅度：补偿网络需要提供的增益或衰减幅度。

　　稳定性：补偿网络的稳定性，避免自激振荡。

　　根据这些参数，推荐以下几种补偿网络：

　　RC低通滤波器：适用于需要简单设计和低噪声的应用。

　　LC带通滤波器：适用于需要特定频率范围补偿的应用。

　　有源滤波器：适用于需要高精度和高稳定性的应用。

　　5. 综合考虑

　　在选型过程中，需要综合考虑以上各个方面的因素，以确保最终设计的频率补偿电路能够满足预期的性能要求。例如，如果需要设计一个低噪声、高精度的频率补偿电路，可以选择OPA2227作为运算放大器，四阶巴特沃斯低通滤波器作为滤波器，并使用RC低通滤波器作为补偿网络。

　　6. 实际应用

　　在实际应用中，还需要进行电路仿真和实际测试，以验证电路的性能是否符合预期。可以使用MATLAB、SPICE等仿真软件进行电路仿真，并使用示波器、频谱分析仪等仪器进行实际测试。

　　频率补偿电路的选型需要综合考虑多个方面的因素，包括运算放大器、滤波器和补偿网络的选择。通过合理选型和设计，可以实现高性能的频率补偿电路，满足特定的应用需求。
