TDA2030的分类

　　TDA2030是一种音频功率放大器集成电路，根据其不同的特性和应用场景，可以进行多种分类。以下是关于TDA2030的一些主要分类方式：

　　按功能分类：

　　音频功率放大器：TDA2030主要用于音频信号的功率放大，适用于各种音频设备，如扬声器、有源音箱、家庭影院系统等。

　　Hi-Fi放大器：TDA2030具有低失真和高保真特性，适合用于高质量音频设备，能够提供清晰、纯净的音频输出。

　　按电源类型分类：

　　双电源供电：TDA2030可以使用双电源供电，即正负对称电源，如±14V或±16V。这种供电方式适用于需要高输出功率和低失真的音频应用。

　　单电源供电：TDA2030也可以使用单电源供电，如15V或18V。这种供电方式适用于一些便携式或低功耗的音频设备。

　　按输出功率分类：

　　高功率输出：在电源电压为±14V，负载电阻为4Ω时，TDA2030可以输出14W的功率；在电源电压为±16V，负载电阻为4Ω时，可以输出18W的功率。这种高功率输出适用于需要大音量和高音质的场合。

　　低功率输出：在电源电压为±6V，负载电阻为8Ω时，TDA2030可以输出较低的功率，适用于一些小型或便携式音频设备。

　　按保护功能分类：

　　短路保护：TDA2030内置短路保护电路，可以在输出端发生短路时自动切断输出，保护电路不受损坏。

　　过热保护：TDA2030具有过热保护功能，当芯片温度过高时，会自动降低输出功率或关闭输出，防止芯片因过热而损坏。

　　电源极性反接保护：TDA2030可以在电源极性接反时保护电路，防止因误操作导致的损坏。

　　按封装形式分类：

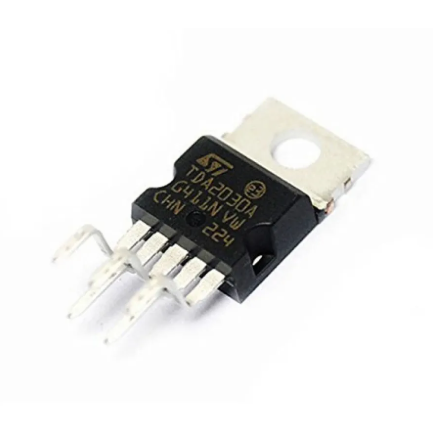

　　TO-220封装：TDA2030通常采用TO-220封装，这种封装形式具有良好的散热性能，适合用于需要高功率输出的场合。

　　Pentawatt封装：TDA2030也有一种Pentawatt封装形式，这种封装形式更加紧凑，适合用于空间受限的应用场合。

　　按应用领域分类：

　　消费电子：TDA2030广泛应用于消费电子产品中，如便携式音响、家庭影院系统、有源音箱等。

　　专业音频设备：TDA2030也用于一些专业音频设备中，如录音棚设备、舞台音响系统等。

　　汽车音响：TDA2030在汽车音响系统中也有应用，能够提供高质量的音频输出。

　　TDA2030作为一种多功能、高性能的音频功率放大器集成电路，可以根据不同的功能、电源类型、输出功率、保护功能、封装形式和应用领域进行分类。这些分类方式有助于用户根据具体需求选择合适的TDA2030型号和应用方案。

　　TDA2030的工作原理

　　TDA2030是一款单路音频功放芯片，广泛应用于低功率音频放大器设计。其工作原理基于集成运算放大器（运放）的设计，但具有更高的输出功率和更好的性能。以下是TDA2030的工作原理及其各个元器件的作用。

　　首先，TDA2030的核心是一个集成运算放大器。运算放大器的基本功能是放大输入信号，但TDA2030通过内部设计，能够提供更大的输出功率，使其适用于音频放大应用。TDA2030的最大工作电压为44V，一般工作在±18V的电源下，稳定电压范围为6V-36V。在±18V电源下，TDA2030的最大输出功率为14W，单电源（如12V）下最大输出功率为9.2W。

　　TDA2030的工作原理可以分为以下几个部分：

　　电源供电：TDA2030可以通过单电源或双电源供电。在双电源供电模式下，电源电压范围为±6V至±18V。电源电压通过电源引脚（Vs和GND）提供给芯片，为内部电路提供能量。

　　输入信号：输入信号通过正相输入端（+IN）和反相输入端（-IN）输入到TDA2030。信号可以从正相输入端或反相输入端输入，但输出信号的相位会有所不同。信号从正相输入端输入时，输出信号与输入信号相位相同；信号从反相输入端输入时，输出信号与输入信号相位相反。

　　偏置电路：为了使单电源电路正常工作，需要给电路一个偏置电压。通常，偏置电压设定为电源电压的一半。这可以通过两个100K的电阻串联跨接在电源和地之间形成分压电路来实现。中点电压即为电源电压的一半，通过一个22uF滤波电容到地防止干扰，再用一个100K电阻将偏置电压接到正相输入端上，完成直流偏置的目的。

　　负反馈回路：负反馈回路由150K、4.7K和22uF电容构成。对于直流信号，22uF电容相当于开路，因此直流增益为1，输出端的直流偏置电压等于正相输入端的电压。对于交流信号，22uF电容相当于短路，交流信号的增益为(150K + 4.7K) / 4.7K ≈ 33倍。

　　信号放大：输入信号经过TDA2030内部的运放电路放大后，从输出引脚（OUT）输出。输出信号经过输出耦合电容（如C4）到达负载或扬声器。输出耦合电容的作用是隔直流，只允许交流信号通过。

　　保护电路：TDA2030内部集成了短路和过热保护电路，以防止芯片在异常情况下损坏。这些保护电路可以确保芯片在安全范围内工作，提高系统的可靠性。

　　消振电路：为了防止电路自激振荡，通常在输出端和地之间跨接一个1欧姆电阻和0.1uF电容串联的消振电路。这个电路可以有效抑制高频振荡，确保电路稳定工作。

　　TDA2030通过集成运算放大器的设计，结合偏置电路、负反馈回路、保护电路和消振电路，实现了高性能的音频信号放大。其低失真、高输出功率和稳定的性能使其成为音频放大器设计中的理想选择。

　　TDA2030的作用

　　TDA2030是一款单路音频功率放大器芯片，广泛应用于各种音频设备中，如音响系统、电视机和汽车音响等。它的主要作用是将来自音源或前级放大器的弱信号放大，产生足够的功率来驱动扬声器，从而实现声音的重放。以下是TDA2030的主要作用和特点的详细介绍。

　　TDA2030具有高输出功率。在±18V电源下，TDA2030的最大输出功率为14W，而在单电源（如12V）下，最大输出功率为9.2W。这意味着它可以驱动各种类型的扬声器，从小型便携式音箱到中型家庭音响系统，都能提供足够的功率支持。

　　TDA2030具有低失真和高保真度。其总谐波失真（THD）仅为0.08%，这意味着在优化的电路设计下，TDA2030能够提供非常纯净的音频信号，几乎没有任何失真。这对于追求高质量音频体验的用户来说非常重要。

　　TDA2030具有良好的直流稳定性。它的工作电压范围为6V至36V，最大工作电压可达44V。这意味着它可以在各种电源条件下稳定工作，无论是单电源还是双电源供电。这种灵活性使得TDA2030在各种应用场景中都能表现出色。

　　TDA2030还具有多种保护功能，确保在异常情况下的安全运行。这些保护功能包括短路保护、热保护、地线偶然开路、电源极性反接保护以及负载泄放电压反冲保护等。例如，当输出端发生短路时，TDA2030会自动限制输出电流，防止芯片过热损坏。当芯片温度过高时，热保护功能会启动，降低输出功率，直到温度恢复正常。这些保护功能大大提高了TDA2030的可靠性和使用寿命。

　　在电路设计方面，TDA2030的引脚功能非常明确。它总共有5个引脚，分别是输入引脚（+IN和-IN）、电源引脚（Vs和GND）和输出引脚（OUT）。这种简洁的设计使得TDA2030非常易于使用，即使是初学者也能快速上手。

　　TDA2030还具有低噪声特性。其噪声电平仅为0.3mV，这意味着在放大音频信号的过程中，不会引入过多的噪声，从而保证了输出信号的高保真度。

　　TDA2030是一款性能优越、可靠性高的音频功率放大器芯片。它不仅能够提供高输出功率和低失真，还具有多种保护功能，确保在各种工作条件下的稳定性和安全性。无论是用于家庭音响系统还是专业音频设备，TDA2030都能满足用户对高质量音频体验的需求。

　　TDA2030的特点

　　TDA2030是一款由STMicroelectronics（意法半导体）生产的高性能音频功率放大器集成电路，广泛应用于音响系统、车载音频、家庭影院及有源音箱等设备中。以下是TDA2030的主要特点：

　　高输出功率：TDA2030能够在14V电源电压和4Ω负载下提供高达14瓦的输出功率，失真度为0.5%。如果电源电压增加到±14V或28V，尽管输出功率有所下降，但仍然可以在4Ω负载上确保12W的功率输出，在8Ω负载上则为8W。这些数据都是基于DIN45500标准。

　　低失真：TDA2030具备极低的谐波及交叉失真，能够提供高保真的音频输出。这对于音频放大器来说是非常重要的特性，因为它直接影响到音频的质量和听觉体验。

　　内置保护功能：TDA2030内置了短路保护系统和热关断机制。短路保护系统能动态限制功耗，以防止输出晶体管超出其安全工作区域，从而保护电路免受损坏。热关断机制则在芯片温度过高时启动，以防止过热导致的器件损坏。这些保护功能使得TDA2030在各种工作条件下都能保持稳定和安全。

　　宽工作电压范围：TDA2030的工作电压范围为±18V（最高36V），输入电压与差分输入电压分别为Vs和±15V。这意味着它可以适应不同的电源条件，具有较高的灵活性和兼容性。

　　高输出电流：TDA2030的输出峰值电流被内部限制在3.5A，这使得它能够驱动较大的负载，适用于各种音频设备。

　　良好的散热性能：TDA2030采用Pentawatt封装，具有良好的散热性能，能够在较高温度环境中工作而不会过热。这对于长时间大功率运行的音频设备来说是非常重要的特性。

　　双声道输出能力：TDA2030具备双声道输出能力，每个声道可以输出7W的功率。这对于立体声设备来说是一个非常实用的特性，能够提供更加沉浸式的听觉体验。

　　易于集成和使用：TDA2030是一款集成式功放电路，有效地解决了分立式功率放大电路常见的一些问题，如上下桥臂不对称、静态工作点前后相互影响等。这使得它在电路设计中更加容易集成和使用。

　　广泛的应用领域：由于TDA2030的这些特点，它在入门级音频放大器设计中非常流行。无论是在音响发烧友构建个人音频系统，还是制造商在批量生产标准音频设备时，TDA2030都是一个受欢迎的选择。

　　TDA2030凭借其高输出功率、低失真、内置保护功能、宽工作电压范围、高输出电流、良好的散热性能、双声道输出能力以及易于集成和使用的特点，成为了音频功率放大器领域的一款经典产品，广泛应用于各种音频设备中。

　　TDA2030的应用

　　TDA2030是一款由STMicroelectronics（意法半导体）生产的高保真音频功率放大器集成电路，广泛应用于各种音频设备中。其卓越的性能和可靠性使其成为音频工程师和DIY电子爱好者的首选。以下是TDA2030在不同领域的具体应用。

　　在家用音响系统中，TDA2030因其高输出功率和低失真特性而被广泛应用。它可以提供高达14瓦的连续不失真功率输出，适用于驱动各种类型的扬声器，包括书架式扬声器和落地式扬声器。TDA2030的高输出电流和极低的谐波及交叉失真，确保了音频信号的高质量放大，为用户带来清晰、纯净的听觉体验。

　　在专业音响系统中，TDA2030同样表现出色。它常用于便携式音响设备、公共广播系统和舞台音响设备中。TDA2030的内置短路保护系统和热关断机制，使其能够在复杂的工作环境中保持稳定运行，避免因过载或过热导致的损坏。这些特性使得TDA2030成为专业音响设备的理想选择。

　　TDA2030在车载音频系统中也有广泛应用。现代汽车通常配备复杂的音响系统，TDA2030能够提供足够的功率输出，同时保持低失真和高音质。其紧凑的Pentawatt封装和高效的散热性能，使其能够适应汽车内部狭小的空间和高温环境。TDA2030的这些优势，使其成为车载音频系统设计中的重要组件。

　　在便携式音频播放器中，TDA2030同样发挥着重要作用。便携式设备通常要求组件具有低功耗和高效率，TDA2030的高效能和低失真特性，使其能够满足这些要求。它可以在较低的电源电压下工作，同时提供高质量的音频输出，确保用户在移动过程中也能享受高品质的音乐。

　　除了上述应用，TDA2030还广泛应用于有源音箱、家庭影院系统和各种音频实验项目中。其灵活的设计和广泛的适用性，使其成为音频工程师和DIY爱好者的首选。TDA2030的高输出功率、低失真和内置保护功能，确保了其在各种应用场景中的稳定性和可靠性。

　　TDA2030凭借其卓越的性能和可靠性，在家用音响、专业音响、车载音频和便携式音频设备中得到了广泛应用。无论是音频工程师还是DIY电子爱好者，都能从TDA2030的高效能和高音质中受益。这款经典的音频功率放大器集成电路，将继续在音频领域发挥重要作用，为用户提供高质量的音频体验。

　　TDA2030如何选型

　　TDA2030是一款广泛使用的音频功率放大器集成电路（IC），由SGS-THOMSON（现为意法半导体STMicroelectronics）生产，常用于Hi-Fi音频系统。选型时需要考虑多个因素，包括电源电压、输出功率、失真率、工作温度范围等。本文将详细介绍TDA2030的选型方法及其主要型号。

　　1. 电源电压

　　TDA2030的工作电压范围为6V到36V，一般使用时需要注意其工作电压是否符合系统的要求。在选择TDA2030时，应确保电源电压在其工作范围内，以保证放大器的正常工作和性能。例如，如果系统电源电压为12V，则可以选择TDA2030，因为12V在其工作电压范围内。

　　2. 输出功率

　　TDA2030的最大输出功率在8欧姆负载下为14瓦特，而在4欧姆负载下可以达到18瓦特。在选型时，应根据系统的负载阻抗和所需的输出功率来选择合适的TDA2030型号。例如，如果系统需要驱动4欧姆的扬声器，并且需要18瓦特的输出功率，则可以选择TDA2030A，因为它的输出功率可以达到18瓦特。

　　3. 失真率

　　TDA2030的总谐波失真加噪声（THD+N）在额定输出功率下通常小于0.5%。在选型时，应考虑系统的音质要求。如果系统对音质有较高要求，则应选择失真率较低的TDA2030型号。例如，TDA2030A的失真率可以低至0.1%，适合对音质有较高要求的应用。

　　4. 工作温度范围

　　TDA2030的最大工作温度范围为-40°C到+125°C。在选型时，应考虑系统的环境温度和散热条件。如果系统工作在高温环境中，则应选择具有较高工作温度范围的TDA2030型号，并采取适当的散热措施。例如，TDA2030A具有良好的散热性能，适合在高温环境中使用。

　　5. 保护功能

　　TDA2030内部集成了过热保护、输出短路保护等功能，这有助于在异常状况下保护放大器和扬声器不受损害。在选型时，应考虑系统的安全性和可靠性。如果系统需要较高的保护功能，则应选择具有多种保护功能的TDA2030型号。例如，TDA2030A具有过压、过热和短路保护功能，适合需要高可靠性的应用。

　　6. 封装类型

　　TDA2030通常采用5脚TO-220封装形式。在选型时，应考虑系统的空间限制和安装方式。如果系统空间有限，则应选择体积较小的封装类型。例如，TDA2030A采用多铅直插式封装，适合在空间受限的应用中使用。

　　7. 应用领域

　　TDA2030广泛应用于汽车音响、家庭音响、个人电脑多媒体音响系统、公共广播、乐器放大以及便携式音频设备等领域。在选型时，应考虑系统的应用领域和具体需求。例如，如果系统用于汽车音响，则应选择具有较高输出功率和良好散热性能的TDA2030型号。

　　8. 特殊型号

　　除了标准的TDA2030型号外，还有一些特殊型号，如TDA2030A。TDA2030A是TDA2030的一个改进版本，可能在性能、稳定性或者电源效率上有一定的提升。在选型时，可以根据具体需求选择标准型号或特殊型号。例如，TDA2030A具有更高的输出功率和更低的失真率，适合对性能有较高要求的应用。

　　结论

　　TDA2030是一款具有优良性能和稳定性的音频功率放大器，选型时需要考虑多个因素，包括电源电压、输出功率、失真率、工作温度范围、保护功能、封装类型、应用领域和特殊型号。通过综合考虑这些因素，可以选择最适合系统需求的TDA2030型号，以确保放大器在最佳状态下运行。
