ir2110

[ 浏览次数:约29次 ] 发布日期:2025-09-03

  什么是ir2110

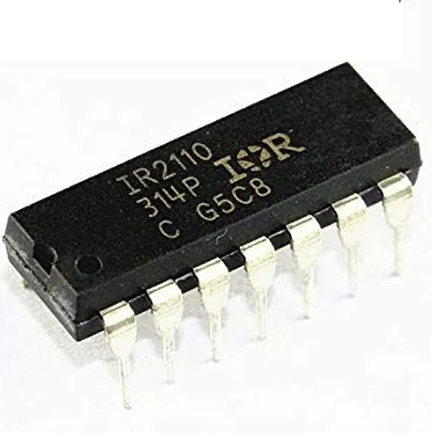

  IR2110是美国国际整流器公司(International Rectifier Company)开发的一款高性能双路低/高侧驱动器,专用于驱动MOSFET、IGBT等功率半导体器件。它采用高压集成电路(HVIC)和闩锁抗干扰CMOS制造工艺,封装形式为DIP14脚。

  IR2110具有独立的低端和高端输入通道,支持悬浮电源自举电路,其高端工作电压可达500V,dv/dt=±50V/ns。在15V下,静态功耗仅为116mW。输出电源端电压范围为10~20V,逻辑电源电压范围为5~15V,可方便地与TTL、CMOS电平相匹配。逻辑电源地和功率地之间允许有±5V的偏移量。工作频率高达500kHz,开通、关断延迟分别为120ns和94ns,图腾柱输出峰值电流为2A。

  IR2110的内部功能包括逻辑输入、电平平移及输出保护。其高端悬浮自举电源设计可以大大减少驱动电源的数量,适用于三相桥式变换器等应用。IR2110广泛应用于电力电子、工业自动化、电动汽车等领域,常见的应用包括逆变器、电机驱动、电源开关和LED驱动等。它具有高速驱动、低功耗、双路驱动和内置保护等特点,能够有效保护功率半导体器件和电路,提高系统的可靠性和效率。


目录
分类
工作原理
作用
特点
应用
如何选型

  ir2110的分类

  IR2110是一种高性能的高压集成电路,专用于驱动大功率MOSFETIGBT。它由美国国际整流器公司(International Rectifier Company)开发,并在1990年前后投放市场。IR2110的设计充分利用了该公司独有的高压集成电路技术和无重厂虽大面总门锁CMOS技术,使其在电源变换、马达调速等功率驱动领域中得到了广泛应用。

  IR2110可以被归类为一种半桥式功率驱动器。它具有高低两路输出,能够耐受高达500V的电压,且具有较快的响应速度。这种驱动器的控制特性良好,两路输入分别控制两路输出,使用灵活方便,连线简单,外围器件较少。这些特点使得IR2110在驱动由两个大功率MOSFET或IGBT构成的半桥式、推挽式或其他形式的电路中得到了广泛应用。

  IR2110的工作温度范围为-40°C至+125°C,适用于各种恶劣的工作环境。它的输出驱动峰值电流为2A,同时两通道还设有低压延时封锁(50ns)。此外,IR2110具有一定的死区时间,其大小为10ns且不可外调。然而,在实际使用中,MOSFET管的关断时间有时会大于10ns,此时需要外加延时电路来加大死区时间,以防止电路直通。

  IR2110的输出采用图腾柱结构,能够提供较高的驱动能力。它还具有自举悬浮驱动电源的功能,这大大简化了驱动电源的设计,因为只需一路电源即可完成上下桥臂两个功率开关器件的驱动。这种设计不仅减小了控制变压器的体积和电源数目,降低了产品成本,还提高了系统的可靠性和耐用性。

  IR2110是一种高性能、高可靠性的功率驱动器,适用于各种需要驱动大功率MOSFET和IGBT的应用场合。它的广泛应用和良好性能使其成为了功率驱动领域中的一个重要组成部分。



  ir2110的工作原理

  IR2110是一种高性能的半桥驱动器,广泛应用于中小功率变换装置中。它结合了光耦隔离和电磁隔离的优势,能够在高电压环境下稳定工作,同时提供高效的驱动能力。IR2110采用DIP14封装形式,具备独立的高端和低端输入通道,可以驱动高压侧和低压侧的功率开关元件。

  IR2110的工作原理可以分为以下几个部分:

  逻辑输入部分:IR2110的逻辑输入端采用施密特触发电路,以提高抗干扰能力。逻辑输入电路与TTL/CMOS电平兼容,其输入端阈值为电源电压VDD的10%,各通道相对独立。由于逻辑信号均通过电平耦合电路连接到各自的通道上,容许逻辑电路参考地(VSS)与功率电路参考地(COM)之间有-5~+15V的偏移量,并且能屏蔽小于50ns的脉冲,这样便具有较理想的抗噪声效果。

  电平平移电路:电平平移电路负责将低电压逻辑信号转换为适应高压侧的驱动电压。IR2110内部包含一个高速驱动器,用于控制功率晶体管或MOSFET的开关操作。高速驱动器能够在很短的时间内对驱动器端口施加高电平或低电平,从而实现快速切换。IR2110的开通传导延时为120ns,关断传导延时为95ns,具有快速的响应速度。

  自举电路:IR2110还包含一个自举电路,用于提供高电压给高侧驱动器。在推挽式电路中,高侧驱动器的输入需要高于电源电压才能正常工作。自举电路能够利用负载电流的间歇性特征,通过一个集电器输出驱动器的电容来提供额外的高电压。当LO输出高电平,VCC将电源电压加在Q2两端,下管导通,电源VCC通过自举二极管、自举电容、下管Q2构成充电回路,给自举电容C1充电。由于驱动波形是互补输出,此时HO输出低电平,上管处于截止状态,此时由于Q2导通,故Va是处于低电平状态,此时半桥输出低电平。VCC经过自举二极管的压降,将电压加在自举电容C1的两端。

  输出保护电路:输出保护电路确保了在异常条件下对功率开关器件的保护,防止损坏。IR2110的输出电源端(栅极驱动电压)的电压范围在10~20V,适合各种功率器件的需求。逻辑电源地和功率地之间的偏移容差为±5V,提供了更大的灵活性。此外,IR2110的工作频率高达500kHz,具有2A的图腾柱输出峰值电流,确保了高速开关操作的可靠性。

  尽管IR2110在许多方面表现优异,但也有其局限性。例如,它不能产生负压,在抗干扰方面比较薄弱。为了克服这些限制,可以通过优化自举电路设计、采用补偿技术等方法来进一步提升系统的性能和可靠性。

  IR2110以其独特的悬浮驱动技术和优良的电气特性,在隔离驱动领域占据了重要地位。理解和掌握IR2110的工作原理和应用技巧,对于优化功率变换装置的性能和简化电路设计具有重要意义。



  ir2110的作用

  IR2110是一款高性能的高压集成驱动芯片,广泛应用于功率变换设备中,特别是在中小功率变换装置中。它的主要作用是控制功率电路,为驱动半桥和全桥电路提供便捷。IR2110结合了光耦隔离和电磁隔离的优点,解决了传统隔离驱动方式的一些局限,成为功率变换领域中的一个重要组件。

  IR2110具有独立的低端和高端输入通道,能够同时驱动上下桥臂。这种双通道设计使得IR2110能够处理复杂的功率开关器件,如MOSFET和IGBT。通过自举电路提供悬浮电源,IR2110能够在高压环境下稳定工作,最高工作电压可达500V。自举电路的设计要求考虑栅电荷的影响,确保在高电压下稳定工作。自举电路能够为功率器件的栅极提供所需的驱动电压,而不需要额外的辅助电源,大大减少了驱动电源的数目,简化了电路设计。

  IR2110的工作频率高,可达500kHz,开通和关断延迟时间分别为120ns和94ns,适合高频应用。图腾柱输出的峰值电流达到2A,保证了驱动能力。这些特性使得IR2110能够实现快速的开关操作,适用于高频率的电力应用,提高了系统的效率和可靠性。

  IR2110的逻辑电源电压范围宽泛,5到15V都能正常工作,且允许逻辑地与功率地之间有±5V的偏移,增强了系统的兼容性和稳定性。静态功耗低,在15V的逻辑电源电压下,静态功耗仅为116mW,显著降低了系统能耗。

  IR2110还具有逻辑电气隔离功能,可以将输入电压与输出电压隔离开来。输入和输出分别通过一个或多个光耦隔离器连接,这种设计可以防止高电压和高电流对控制电路造成损坏,提高系统的安全性和稳定性。逻辑输入端采用施密特触发电路,以提高抗干扰能力,逻辑输入电路与TTL/COMS电平兼容,各通道相对独立,具有较理想的抗噪声效果。

  尽管IR2110具备诸多优点,但也有其不足,例如最大占空比限制在50%,以及最小开关宽度受限。为了克服这些问题,可以通过优化自举电路设计,改进控制策略等方法来提升性能。

  IR2110在功率变换领域中的重要作用体现在其高性能、灵活性和可靠性上。通过理解和掌握IR2110的工作原理和特性,工程师可以在设计中充分发挥其优势,提升系统的整体性能。



  ir2110的特点

  IR2110是一款高性能的双路低/高侧驱动器,广泛应用于功率变换设备中,特别是在中小功率变换装置中。它结合了光耦隔离和电磁隔离的优势,具有多种显著特点,使其成为功率变换领域的理想选择。

  IR2110具有独立的低端和高端输入通道。这种双输入通道设计使得IR2110能够分别处理低端和高端驱动信号,确保了信号的准确性和稳定性。这种设计特别适用于需要隔离驱动的功率变换装置,能够有效避免信号干扰和误触发。

  IR2110采用了自举电路来实现悬浮电源。这种设计允许IR2110在没有额外辅助电源的情况下,为高压侧的功率开关器件提供所需的驱动电压。自举电路的设计要求考虑栅电荷的影响,确保在高电压下稳定工作。这种悬浮电源设计大大简化了驱动电源的设计,降低了系统的复杂性和成本。

  IR2110的输出电源端(脚3)的电压范围为10-20V,适用于各种功率器件的需求。逻辑电源的输入范围(脚9)为5-15V,可以方便地与TTL和CMOS电平相匹配。此外,逻辑电源地和功率地之间允许有±5V的偏移量,增强了系统的兼容性和稳定性。

  IR2110的工作频率高达500kHz,具有快速的开通和关断延迟,分别为120ns和94ns。这种高速性能使得IR2110特别适用于高频应用,能够有效提高系统的效率和响应速度。图腾柱输出的峰值电流达到2A,保证了驱动能力,能够驱动大电流的功率器件。

  IR2110还具有低静态功耗的特点。在15V的逻辑电源电压下,静态功耗仅为116mW,显著降低了系统的能耗。这种低功耗设计使得IR2110能够在高频率下工作,实现高效率的功率转换。

  尽管IR2110具备诸多优点,但也存在一些不足,例如最大占空比限制在50%,以及最小开关宽度受限。为了克服这些问题,可以通过优化自举电路设计、改进控制策略等方法来扩展IR2110的应用范围。实际应用案例证明了这些方法的有效性,使得IR2110在各种功率变换器中得到了广泛应用,如开关电源、电机驱动等场景。

  IR2110以其独特的悬浮驱动技术、优良的电气特性、高速性能和低功耗设计,在隔离驱动领域占据了重要地位。理解和掌握IR2110的工作原理和应用技巧,对于优化功率变换装置的性能和简化电路设计具有重要意义。



  ir2110的应用

  IR2110是一款高性能的双通道功率MOSFET和IGBT驱动器,广泛应用于电力电子、工业自动化、电动汽车等领域。其独特的设计和功能使其成为中小功率变换装置中的理想选择。

  IR2110在逆变器中的应用非常普遍。逆变器是将直流电转换为交流电的设备,广泛应用于不间断电源(UPS)、太阳能发电系统和电动汽车等领域。IR2110可以驱动逆变器中的MOSFET或IGBT,实现高效的直流到交流转换。其双通道设计允许同时驱动半桥或全桥电路中的上下两个开关管,简化了电路设计,降低了成本。

  IR2110在电机驱动中的应用也非常广泛。电机驱动器用于控制电机的转速和方向,广泛应用于工业自动化、家用电器和电动汽车等领域。IR2110可以驱动电机中的功率半导体器件,实现精确的电机控制。其高速驱动能力和内置保护功能确保了电机驱动系统的稳定性和可靠性。

  IR2110在开关电源中的应用也非常常见。开关电源是一种高效的电源转换设备,广泛应用于计算机、通信设备和消费电子等领域。IR2110可以驱动开关电源中的MOSFET或IGBT,实现高效的功率转换。其低功耗设计和高速驱动能力使得开关电源能够在高频率下工作,提高了系统的效率和性能。

  IR2110还在LED驱动中有所应用。LED驱动器用于控制LED灯条的亮度和颜色,广泛应用于照明、显示和装饰等领域。IR2110可以驱动LED灯条中的MOSFET,实现精确的亮度控制。其双通道设计和内置保护功能确保了LED驱动系统的稳定性和可靠性。

  IR2110的内部结构和特点使其在各种应用中表现出色。它采用HVIC(高压集成电路)和抗干扰CMOS技术,具有良好的dv/dt耐受能力。其自举电路设计能够为功率器件的栅极提供所需的驱动电压,而不需要额外的辅助电源。IR2110的工作频率高达500kHz,开通和关断延迟时间分别为120ns和94ns,适合高频应用。此外,IR2110的逻辑电源电压范围宽泛,5到15V都能正常工作,且允许逻辑地与功率地之间有±5V的偏移,增强了系统的兼容性和稳定性。

  IR2110凭借其高性能、低功耗、双通道驱动能力和内置保护功能,成为电力电子领域中不可或缺的驱动器。其在逆变器、电机驱动、开关电源和LED驱动等领域的广泛应用,充分展示了其在现代电力电子系统中的重要地位。



  ir2110如何选型

  IR2110是一款高性能的双路低/高侧驱动器,适用于驱动MOSFET、IGBT等功率半导体器件。它具有高速驱动、低功耗、双路驱动和内置保护等特点,广泛应用于电力电子、工业自动化、电动汽车等领域。本文将详细介绍IR2110的选型方法,包括其型号、参数和应用。

  一、IR2110型号及参数

  IR2110的具体型号为IR2110S,其主要参数如下:

  工作电压范围:

  输出电压范围:10V至20V

  逻辑电源电压范围:5V至15V

  工作频率:

  最高工作频率:500kHz

  延迟时间:

  开通延迟:120ns

  关断延迟:94ns

  静态功耗:

  在15V下为116mW

  抗干扰能力:

  采用HVIC(高压集成电路)和CMOS制造工艺,具备较强的抗干扰能力

  封装形式:

  DIP14脚封装

  二、IR2110选型考虑因素

  工作电压:

  确保电源电压在IR2110的工作电压范围内。输出电压应在10V至20V之间,逻辑电源电压应在5V至15V之间。

  工作频率:

  IR2110的最高工作频率为500kHz,适用于高频开关电源。如果应用中需要更高的工作频率,可能需要考虑其他型号的驱动芯片

  驱动能力:

  IR2110具有双路低/高侧驱动能力,可以同时驱动两个功率半导体器件。在选择IR2110时,需要考虑被驱动器件的类型(如MOSFET或IGBT)及其参数(如栅极电荷、电流等)。

  保护功能:

  IR2110内置了多种保护功能,包括过流保护、过温保护、欠压保护等。在选型时,需要根据具体应用需求选择是否需要这些保护功能。

  环境温度:

  IR2110的工作温度范围为-40°C至+125°C。在极端温度环境下使用时,需要考虑温度对芯片性能的影响。

  三、自举电容选型

  在使用IR2110驱动半桥电路时,高压侧的悬浮驱动采用自举原理来实现。自举电容的选择对高压侧驱动的稳定性和可靠性至关重要。

  理论计算:

  基于栅电荷Qg的需求,自举电容C1的容量可以通过以下公式计算得出: [ C1 = frac{2Q_g}{V_{CC} - 10 - 1.5} ] 其中,(Q_g)为器件完全导通所需的栅电荷,(V_{CC})为电源电压。

  实际选择:

  在实际应用中,自举电容的容值通常选择1μF至10μF之间。耐压值应大于电源电压VCC,通常选择500V以上的电容。

  电容类型可以选择MLCC(多层陶瓷电容)或铝电解电容。MLCC具有更好的高频特性和稳定性,但铝电解电容在某些应用中也可以使用。

  四、应用实例

  逆变器:

  IR2110可以用于驱动逆变器中的MOSFET或IGBT,实现直流到交流的转换。在选择IR2110时,需要考虑逆变器的工作频率、输出电压和电流等参数。

  电机驱动:

  IR2110可以用于驱动电机中的功率半导体器件,实现电机的控制。在选择IR2110时,需要考虑电机的类型、功率和控制方式等参数。

  电源开关

  IR2110可以用于开关电源中的MOSFET或IGBT,实现高效率的功率转换。在选择IR2110时,需要考虑开关电源的工作频率、输出功率和效率等参数。

  LED驱动:

  IR2110可以用于驱动LED灯条中的MOSFET,实现LED的亮度控制。在选择IR2110时,需要考虑LED灯条的功率、亮度调节范围和控制方式等参数。

  五、总结

  IR2110是一款高性能的双路低/高侧驱动器,适用于多种功率电子应用。在选型时,需要考虑工作电压、工作频率、驱动能力、保护功能和环境温度等因素。自举电容的选择对高压侧驱动的稳定性和可靠性至关重要,需要根据具体应用需求进行合理选择。希望本文能为从事电力电子领域的工程师们提供有价值的参考。
