什么是cd4066
CD4066是一款四双向模拟开关集成电路,广泛应用于模拟和数字信号的多路传输。它由四个独立的双向开关组成,每个开关具有输入、输出和控制三个端子,输入和输出端子可以互换。当控制端加高电平时,开关导通;当控制端加低电平时,开关截止。导通时,导通电阻为几十欧姆;截止时,呈现高阻抗,可视为开路。
CD4066的工作电压范围为3V至15V,适用于低功耗便携式设备。它具有高速开关速度(典型值为10纳秒),低电流消耗(典型值为10微安),以及高电压耐压能力(最高15V)。此外,CD4066与CMOS和TTL逻辑电平兼容,简化了电路设计。
该芯片的应用场景包括数字逻辑电路、计算机系统、通信系统、家电控制面板和汽车电子系统等。它可以用于控制信号通断、数据总线和地址总线的信号控制、信号选通和路由等。CD4066的低功耗和高可靠性使其成为各种电子设计中的理想选择。然而,在使用过程中需要注意避免过高电压或电流的损害,防止电路中的突然断电或短路情况发生,以确保芯片的稳定性和寿命。

cd4066的分类
CD4066是一种广泛应用于电子电路中的四双向模拟开关,属于集成电路(IC)的一种。它主要用作模拟或数字信号的多路传输,具有低导通阻抗、高隔离度和宽工作电压范围等特点。CD4066的分类可以从多个角度进行,包括其功能、结构、应用领域和封装形式等。
从功能上分类,CD4066属于模拟开关类集成电路。模拟开关的主要功能是在控制信号的作用下,实现信号的通断控制。CD4066内部包含四个独立的双向开关,每个开关都有一个控制端,可以根据控制信号的状态(高电平或低电平)来决定开关的导通或截止。这种功能使得CD4066在多路信号选择、信号隔离和信号传输等方面具有广泛的应用。
从结构上分类,CD4066是一种CMOS(互补金属氧化物半导体)结构的集成电路。CMOS结构的特点是功耗低、噪声小、输入阻抗高和输出阻抗低。CD4066的每个双向开关由一对P沟道和N沟道MOSFET组成,在控制信号的作用下,这两对MOSFET同时导通或截止,从而实现信号的传输或隔离。这种结构消除了开关晶体管阈值电压随输入信号变化的影响,使得在整个工作信号范围内导通阻抗较低且稳定。
从应用领域上分类,CD4066广泛应用于各种电子设备和系统中。例如,在通信系统中,CD4066可以用于多路信号的选择和切换;在音频设备中,它可以用于音量控制和信号路径的选择;在数据采集系统中,它可以用于多路传感器信号的采集和传输。此外,CD4066还可以用于继电器驱动、采样保持电路和模拟信号处理等领域。
从封装形式上分类,CD4066有多种封装形式,常见的包括DIP(双列直插式封装)、SOIC(小外形集成电路封装)和TSSOP(薄型小外形封装)等。不同的封装形式适用于不同的应用场合和安装方式。例如,DIP封装适用于插件式安装,适合于手工焊接和实验电路;SOIC和TSSOP封装适用于表面贴装技术(SMT),适合于大规模生产和自动化装配。
CD4066作为一种四双向模拟开关,具有低导通阻抗、高隔离度和宽工作电压范围等特点,广泛应用于各种电子设备和系统中。从功能、结构、应用领域和封装形式等多个角度对其进行分类,有助于更好地理解和应用这一重要的集成电路。
cd4066的工作原理
CD4066是一种高性能的四双向模拟开关,广泛应用于电子设备中,特别是在需要对模拟或数字信号进行多路传输的场合。其工作原理基于CMOS技术,通过电压控制通道的开/关状态,实现信号的切换和传输。
CD4066的每个封装内部包含4个独立的双向开关,每个开关有输入、输出和控制三个端子,其中输入端和输出端可以互换。这种设计使得CD4066在应用中具有很高的灵活性。当控制端加高电平时,开关导通;当控制端加低电平时,开关截止。导通时,开关的导通电阻通常为几十欧姆;截止时,开关呈现很高的阻抗,可以看作是开路状态。这种特性使得CD4066在信号传输过程中能够有效地隔离信号,减少干扰。
CD4066的开关由两个场效应管(一个P沟道和一个N沟道)和一个非门组成。当控制信号为高电平时,非门输出低电平,P沟道场效应管导通,N沟道场效应管截止;反之,当控制信号为低电平时,非门输出高电平,P沟道场效应管截止,N沟道场效应管导通。这种互补的开关结构消除了开关晶体管阈值电压随输入信号变化的影响,使得在整个工作信号范围内导通阻抗保持较低且稳定。
CD4066可以传输数字信号和模拟信号,其可传输的模拟信号的上限频率可达40MHz。各开关之间的串扰很小,典型值为-50dB,这使得CD4066在多路信号传输中具有很高的信噪比和信号完整性。此外,CD4066的引出端排列与CD4016一致,但具有较低的导通阻抗,这使得它在某些应用中具有更好的性能。
CD4066的工作电压范围较宽,可以采用单电源或双电源供电。当采用双电源供电时,例如+5V和-5V,输入电压可以对称于0V的正负信号电压(+5V~-5V)均能传输。此时,控制信号为+5V时开关导通,控制信号为-5V时开关截止。这种双电源供电方式使得CD4066在处理正负对称的模拟信号时具有优势。
CD4066的工作原理基于CMOS技术,通过电压控制开关的导通和截止状态,实现对模拟或数字信号的多路传输。其低导通阻抗、高阻抗截止、低串扰和宽工作电压范围等特点,使其在电子设计中具有广泛的应用前景。
cd4066的作用
CD4066是一款四双向模拟开关集成电路,广泛应用于电子设计中,主要用于模拟或数字信号的多路传输。它由四个独立的双向开关组成,每个开关都有一个控制信号,可以根据控制信号的高低电平状态进行开闭操作。这种结构使得CD4066能够灵活地控制信号的传输路径,适用于多种应用场景。
CD4066的主要功能和特点如下:
多路传输:CD4066可以同时控制四路信号的传输,每一路信号都可以独立控制。这种多路传输能力使得CD4066在信号路由、数据采集系统、测试设备等应用中非常有用。
低导通阻抗:CD4066的导通电阻非常低,通常在几十欧姆左右。这意味着在开关导通时,信号的传输损耗非常小,能够保持信号的完整性。
高阻抗截止状态:当开关截止时,CD4066呈现很高的阻抗,可以看作是开路状态。这种高阻抗状态有效地隔离了信号,防止信号之间的干扰。
宽工作电压范围:CD4066可以在宽范围的电源电压下工作,包括单电源和双电源供电。在双电源供电情况下,如+5V和-5V,CD4066可以处理对称于0V的正负信号电压。这使得CD4066在处理模拟信号时具有很大的灵活性。
高速切换:CD4066的切换速度非常快,可以传输频率高达40MHz的模拟信号。这种高速特性使得CD4066在数据通信和高速信号处理应用中表现出色。
低串扰:各开关之间的串扰非常小,典型值为-50dB。这意味着在多路信号传输时,信号之间的干扰非常小,保证了信号的纯净度。
无机械触点:与传统的机械开关不同,CD4066没有机械触点,因此具有更高的可靠性和更长的使用寿命。它不受机械磨损的影响,适合在自动控制系统和计算机等对可靠性和寿命要求高的场合使用。
兼容数字和模拟信号:CD4066不仅可以传输模拟信号,还可以传输数字信号。这种兼容性使得CD4066在多种信号处理应用中都非常有用。
低功耗:CD4066的功耗非常低,这使得它在电池供电和低功耗应用中非常合适。
广泛的应用领域:CD4066在音频信号处理、数据通信、多路复用和解复用电路、工业自动化、医疗设备、航空航天等领域都有广泛的应用。它通过高效、稳定的性能,提高了系统的可靠性和效率。
CD4066是一款功能强大、应用广泛的模拟开关,其稳定的导通阻抗和灵活的信号处理能力使其成为许多电子设计中的关键组件。理解其工作原理和使用注意事项,对于有效利用这一芯片进行电路设计至关重要。
cd4066的特点
CD4066是一款高性能的四双向模拟开关,广泛应用于电子设备中,特别是在需要高效、可靠地切换模拟和数字信号的场合。以下是CD4066的主要特点,详细描述了其在电子设计中的优势和应用。
1. 低静态功耗:
CD4066具有非常低的静态功耗,这使得它非常适合在电池供电的设备中使用。低功耗特性不仅延长了电池寿命,还减少了热量产生,提高了系统的稳定性和可靠性。
2. 高速响应:
CD4066的开关速度非常快,能够支持高达40MHz的模拟信号传输。这种高速响应能力使得它在需要快速切换信号路径的应用中表现出色,如数据通信和高速信号处理系统。
3. 低导通阻抗:
CD4066的导通电阻非常低,通常在几十欧姆左右。这意味着在开关导通时,信号的衰减非常小,保证了信号的完整性。此外,导通阻抗在整个输入信号范围内基本保持不变,这使得CD4066在处理不同幅度的信号时表现稳定。
4. 高阻抗截止状态:
当控制信号为低电平时,CD4066的开关处于截止状态,此时呈现非常高的阻抗,可以看作是开路。这种高阻抗特性有效地隔离了输入和输出信号,防止信号干扰和串扰。
5. 无机械触点:
与传统的机械开关不同,CD4066采用电子开关设计,没有机械触点。这不仅提高了开关的可靠性和寿命,还避免了机械触点带来的接触不良和磨损问题。
6. 宽电源电压范围:
CD4066的电源电压范围非常宽,从-0.5V到18V都可以正常工作。这种宽电压范围使得它能够在多种电源环境下稳定运行,适应性强。
7. 通道间无串扰:
CD4066的四个独立开关之间的串扰非常小,典型值为-50dB。这意味着在多路信号传输时,各通道之间的信号干扰几乎可以忽略不计,保证了信号的纯净度和完整性。
8. 双向信号传输:
CD4066的每个开关都可以双向传输信号,即输入和输出端可以互换。这种双向传输能力使得它在信号路由和多路复用电路中非常灵活和方便。
9. 适用于模拟和数字信号:
CD4066不仅可以传输模拟信号,还可以传输数字信号。这种多功能性使得它在各种电子设备中都能找到应用,如音频信号处理、数据通信、多路复用和解复用电路等。
10. 小封装尺寸:
CD4066通常采用DIP(双列直插封装)、SOIC(小外形集成电路封装)和SSOP(缩小型封装)等封装形式。这些封装形式不仅节省了电路板空间,还便于安装和焊接。
CD4066凭借其低功耗、高速响应、低导通阻抗、高阻抗截止状态、无机械触点、宽电源电压范围、通道间无串扰、双向信号传输、适用于模拟和数字信号以及小封装尺寸等特点,成为了电子设计中不可或缺的重要元件。无论是在消费电子、工业自动化、医疗设备还是航空航天领域,CD4066都发挥着重要作用,为系统的高效、稳定运行提供了有力保障。
cd4066的应用
CD4066是一款四双向模拟开关,广泛应用于各种电子设备和系统中。它的主要特点是功耗低、速度快、无机械触点,这使得它在自动控制系统和计算机等对能耗和可靠性要求高的场合中非常适用。CD4066包含四个独立的双向开关,每个开关由一个控制信号控制,适用于模拟或数字信号的切换。
在音频信号处理领域,CD4066可以用于切换不同的信号路径,实现音频的放大或衰减。例如,在一个多通道音频系统中,CD4066可以用来选择不同的音频输入源,或者在不同的输出设备之间切换。这种应用不仅提高了系统的灵活性,还保证了信号的高质量传输。
在数据通信中,CD4066可以作为数据线的路由选择器,根据控制信号调整数据流方向。这对于需要灵活数据路径管理的系统来说非常重要。例如,在一个复杂的网络交换机中,CD4066可以用来选择不同的数据路径,确保数据能够高效、准确地传输到目的地。
在多路复用和解复用电路中,CD4066可以实现多个信号的集中管理和分配。这对于需要处理多个输入信号的系统来说非常有用。例如,在一个数据采集系统中,CD4066可以用来选择不同的传感器信号,将其传输到中央处理单元进行分析和处理。
CD4066还广泛应用于工业自动化、医疗设备和航空航天等领域。在工业自动化中,CD4066可以用于控制各种传感器和执行器,实现对生产过程的精确控制。在医疗设备中,CD4066可以用于切换不同的生理信号,实现对患者状态的实时监测。在航空航天领域,CD4066可以用于控制各种传感器和通信设备,确保系统的可靠性和稳定性。
CD4066还具有低导通阻抗和高隔离度的特点,这使得它在信号处理和传输中表现出色。在双电源供电情况下,如+5V和-5V,CD4066可以处理对称于0V的正负信号电压。这种特性使得它在处理模拟信号时具有很大的优势。
CD4066是一款功能强大、应用广泛的模拟开关。它的低功耗、高速度和高可靠性使其成为许多电子设计中的关键组件。无论是音频信号处理、数据通信、多路复用还是工业自动化、医疗设备和航空航天等领域,CD4066都能发挥重要作用,提高系统的性能和可靠性。
cd4066如何选型
CD4066是一款四双向模拟开关,广泛应用于电子设备中,特别是在需要对模拟或数字信号进行多路传输的场合。选型CD4066时,需要考虑多个因素,包括工作电压、电流、温度范围、开关速度、导通电阻等。本文将详细介绍CD4066的选型方法,并列出常见的CD4066型号及其特点。
1. 工作电压
CD4066的工作电压范围较宽,通常在3V到15V之间。选型时,需要确保所选型号的工作电压与系统电源电压相匹配。例如,如果系统电源电压为5V,则应选择工作电压范围包含5V的CD4066型号。
2. 电流
CD4066的输出电流能力也是一个重要的选型参数。不同的应用对电流的需求不同,例如在音频信号处理中,可能需要较高的电流来驱动扬声器。常见的CD4066型号在输出电流方面有一定的差异,选型时应根据具体需求选择合适的型号。
3. 温度范围
CD4066的工作温度范围通常在-55℃到+125℃之间。选型时,需要考虑设备的工作环境温度。例如,在工业自动化或航空航天等极端环境下,应选择工作温度范围较宽的CD4066型号。
4. 开关速度
开关速度是衡量CD4066性能的重要指标之一。开关速度越快,信号传输的延迟越小,适用于高速信号处理的场合。选型时,应根据系统的信号频率选择合适的CD4066型号。例如,如果系统需要处理40MHz的模拟信号,则应选择开关速度足够快的CD4066型号。
5. 导通电阻
导通电阻是影响信号传输质量的重要参数。导通电阻越低,信号传输的损耗越小。选型时,应选择导通电阻较低的CD4066型号,以确保信号传输的质量。例如,在音频信号处理中,低导通电阻可以减少信号失真。
6. 常见型号及其特点
以下是几种常见的CD4066型号及其特点:

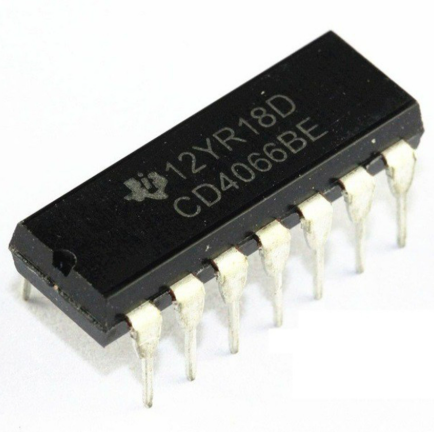

CD4066BE: 这是CD4066系列中最常见的型号之一,具有较低的导通电阻和较宽的工作电压范围(3V到15V)。适用于多种应用场景,如音频信号处理、数据通信等。
CD4066BQ: 与CD4066BE相比,CD4066BQ具有更高的工作温度范围(-55℃到+125℃),适用于极端环境下的应用,如工业自动化和航空航天。
CD4066BC: 这一型号具有较低的功耗和较高的开关速度,适用于对功耗和速度有较高要求的应用,如便携式电子设备和高速数据通信。
CD4066BM: CD4066BM具有较小的封装尺寸,适用于空间受限的应用,如便携式电子设备和小型传感器模块。
CD4066BS: 这一型号具有较高的耐压能力,适用于需要处理较高电压信号的应用,如电源管理电路和高压测试设备。
7. 应用场景
CD4066的应用场景非常广泛,包括但不限于:
信号切换: 在多路信号输入输出场景中,CD4066可以实现不同信号之间的切换。
模拟信号处理: 在音频、视频等模拟信号处理中,CD4066能够有效控制信号的传输。
电路保护: 通过CD4066,可以实现对电路的过流、过压保护。
数据采集: 在数据采集系统中,CD4066用于选择和切换不同的传感器输出。
8. 结论
选型CD4066时,需要综合考虑工作电压、电流、温度范围、开关速度、导通电阻等因素,并根据具体应用场景选择合适的型号。常见的CD4066型号包括CD4066BE、CD4066BQ、CD4066BC、CD4066BM和CD4066BS,每种型号都有其独特的特点和适用范围。通过合理选型,可以确保CD4066在系统中发挥最佳性能,提高系统的可靠性和效率。
