74hc541的分类

　　74HC541是一种高速CMOS逻辑器件，属于74HC系列。它是一种八位三态非反相缓冲器/线路驱动器，广泛应用于数字电路中，用于数据总线驱动、信号放大及电平转换等场景。本文将详细介绍74HC541的分类及其相关特性。

　　从功能上分类，74HC541属于缓冲器和线路驱动器。缓冲器的主要作用是增强信号的驱动能力，减少信号在传输过程中的衰减。而线路驱动器则用于驱动较长的信号线，确保信号在传输过程中不失真。74HC541通过其高输入阻抗和低输出阻抗的特点，能够有效地实现这些功能。

　　从逻辑电平的角度分类，74HC541属于非反相缓冲器。这意味着它的输出信号与输入信号保持一致，不会发生相位反转。这种特性使得74HC541在需要保持信号相位一致性的应用中非常有用。

　　从电源电压的角度分类，74HC541支持宽电源电压范围，从2V到6V。这使得它能够在不同的电源环境下工作，增加了设计的灵活性。此外，74HC541具有低功耗的特点，静态电流非常小，几乎不消耗额外的能量，这在节能设计中尤为重要。

　　从输出状态控制的角度分类，74HC541具有三态输出功能。通过使能引脚（OE）可以控制输出状态。当OE为低电平时，输出与输入同步；当OE为高电平时，所有输出进入高阻态。这种三态输出功能使得74HC541可以直接连接至多路复用的数据总线，避免信号冲突。

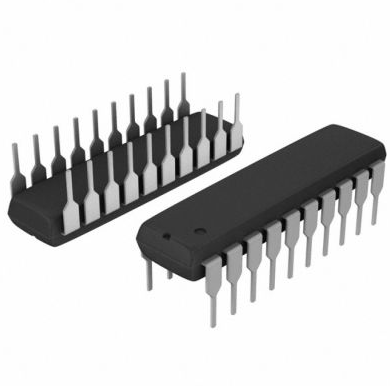

　　从封装形式的角度分类，74HC541有多种封装形式，包括DIP20、SOIC20等。这些不同的封装形式使得74HC541能够适应不同的PCB布局需求，便于在各种电路板上安装和使用。

　　从应用场景的角度分类，74HC541广泛应用于各种数字系统中，特别是在需要进行信号缓冲或隔离的场合。例如，在计算机和嵌入式系统中，74HC541常用于地址和数据总线的扩展；在信号电平转换中，它能够将低电压信号转换为较高电压信号以驱动后续负载；在输入/输出端口扩展中，为微控制器提供更多的外部接口；在多路复用器设计中，利用其三态输出特性构建复杂的多路选择器；在网络通信设备中，实现信号再生和增强。

　　74HC541作为一种高速CMOS八位三态非反相缓冲器/线路驱动器，具有多种分类方式。从功能、逻辑电平、电源电压、输出状态控制、封装形式和应用场景等多个角度，74HC541都展现出了其独特的特性和广泛的应用前景。无论是作为缓冲器还是线路驱动器，74HC541都能在数字电路设计中发挥重要作用。

　　74hc541的工作原理

　　74HC541是一种高速CMOS八位三态非反相缓冲器/线路驱动器，属于74HC系列逻辑器件。其主要功能是将输入信号进行同相缓冲或驱动，以增强信号的驱动能力和抗干扰能力。74HC541的每个输入都与一个对应的输出相连，通过使能引脚（OE）控制输出状态。当OE为低电平时，输出与输入同步；当OE为高电平时，所有输出进入高阻态。

　　74HC541的工作原理基于CMOS技术，其内部结构包括八个独立的缓冲器，每个缓冲器都有一个输入端和一个输出端。这些缓冲器通过使能引脚OE进行统一控制。当OE为低电平时，缓冲器处于激活状态，输入信号可以直接传递到输出端，且输出信号与输入信号相同，即非反相。当OE为高电平时，缓冲器进入高阻态，输出端呈现高阻抗状态，相当于断开与外部电路的连接，避免信号冲突。

　　74HC541的电源电压范围为2V至6V，具有较宽的工作电压范围，增强了设计灵活性。其传播延迟时间约为8ns（在典型条件下），表现出高速性能。输入电流为±1μA（最大值），输出电流为±25mA（最大值），表明其具有较强的驱动能力。工作温度范围为-40℃至+85℃，适用于各种环境条件。

　　74HC541的三态输出功能使其在应用中具有更多的灵活性，允许直接连接至多路复用的数据总线，避免信号冲突。此外，其内部集成了静电放电保护电路，提高了可靠性。

　　74HC541广泛应用于各种数字系统中，特别是在需要进行信号缓冲或隔离的场合。例如，在计算机、嵌入式系统中的地址和数据总线扩展中，74HC541可以用于驱动多负载，确保信号的稳定性和抗干扰能力。在信号电平转换中，它可以将低电压信号转换为较高电压信号以驱动后续负载。在输入/输出端口扩展中，74HC541可以为微控制器提供更多的外部接口。在多路复用器设计中，利用其三态输出特性可以构建复杂的多路选择器。在网络通信设备中，74HC541可以实现信号再生和增强，提高通信质量。

　　74HC541作为一种高速、低功耗、宽电源电压范围的三态非反相缓冲器/线路驱动器，在数字电路设计中具有重要的应用价值。其灵活的三态输出功能和强大的驱动能力使其成为各种数字系统中不可或缺的组件。

　　74hc541的作用

　　74HC541是一款高速CMOS逻辑级联接收器和发射器，广泛应用于数字电路设计中。它具有20个引脚，能够在8位数据总线和4位控制总线之间传输数据。这款芯片的主要功能是将TTL（晶体管-晶体管逻辑）与CMOS（互补金属-氧化物半导体）信号线路连接起来，从而实现不同逻辑电平之间的信号转换和驱动。

　　74HC541的核心功能之一是同相缓冲/驱动。它能够将输入信号进行同相缓冲或驱动，以增强信号的驱动能力和抗干扰能力。这意味着，当输入信号较弱或需要传输较长距离时，74HC541可以有效地增强信号，确保信号在传输过程中的稳定性和完整性。这种功能在复杂的数字系统中尤为重要，因为它可以减少信号衰减和失真，提高系统的可靠性和性能。

　　74HC541还具有三态输出能力。三态输出是指输出端可以在高电平、低电平和高阻态之间切换。这种特性使得74HC541在应用中具有更大的灵活性。例如，在多路总线系统中，多个设备可能需要共享同一条数据总线。通过控制74HC541的三态输出，可以实现对总线的分时复用，避免信号冲突和干扰。这种功能在计算机系统、通信设备和其他多设备互联的场景中非常有用。

　　74HC541的工作环境温度范围较宽，为-40℃～+105℃，这使得它能够在各种恶劣环境下正常工作。此外，74HC541还具有多种封装形式，如DIP20、SOP20和TSSOP20，以满足不同应用需求。这些封装形式不仅便于安装和使用，还能适应不同的电路板设计和空间限制。

　　在实际应用中，74HC541常用于信号缓冲和驱动、总线隔离、接口扩展等场合。例如，在计算机系统中，74HC541可以用于将CPU与外围设备之间的信号进行缓冲和驱动，以提高信号的稳定性和抗干扰能力。在通信设备中，74HC541可以用于将不同电平的信号进行转换和驱动，以实现不同设备之间的互联互通。

　　74HC541是一款功能强大、应用广泛的数字集成电路。它通过同相缓冲/驱动和三态输出等功能，有效地增强了信号的驱动能力和抗干扰能力，提高了数字系统的稳定性和可靠性。无论是计算机系统、通信设备还是其他复杂的数字电路，74HC541都能发挥重要作用，成为不可或缺的组件之一。

　　74hc541的特点

　　74HC541是一款高性能、低功耗的八位非反向缓冲器，属于74HC系列逻辑元件。该元件由知名品牌Nexperia（安世）生产，采用先进的CMOS技术。74HC541在许多数字电路和系统中被广泛应用于信号调理、数据缓冲及接口电路等关键领域。以下是74HC541的主要特点和应用领域。

　　主要特点

　　逻辑类型：74HC541是一种缓冲器，其输出为非反向型，为输入信号提供良好的隔离和放大。这意味着输入信号经过缓冲后，输出信号与输入信号保持同相，但信号强度和稳定性得到了增强。

　　每个元件位数：该芯片包含8个独立的缓冲器，每个缓冲器都是三态输出，允许更加灵活的电路设计工作。三态输出意味着输出端可以在高电平、低电平和高阻态之间切换，这在多路复用和数据总线应用中非常有用。

　　电源电压范围：74HC541支持2V至6V的电源电压，为不同设计提供了灵活的电源选择。这种宽电源电压范围使得74HC541能够适应多种供电环境，增强了其在不同应用场景中的适用性。

　　输出电流：在高输出状态（逻辑1）和低输出状态（逻辑0）下，最大输出电流均为7.8mA，确保了数据传输过程中的信号稳定性。这种高驱动能力使得74HC541能够驱动多个负载，适用于需要高电流驱动的应用场合。

　　工作温度范围：74HC541的工作温度可以达到-40℃到+125℃，使其适用于汽车电子、工业控制、医疗设备等要求高温度工作的应用场合。这种宽工作温度范围证明了其在极端环境下的可靠性和适用性。

　　封装类型：74HC541采用20-TSSOP表面贴装型封装设计，具有小巧、紧凑的优势，方便在密集电路板上布置。这种封装形式不仅节省空间，还提高了电路板的布局效率。

　　应用领域

　　74HC541适用于多个行业和多个应用场景，具体包括但不限于：

　　信号缓冲：增强信号强度，防止信号衰减，适用于高频数据信号的传输。在长距离信号传输或信号质量要求较高的场合，74HC541能够有效地提高信号的稳定性和抗干扰能力。

　　数据传输：在多种数字电路中用作数据线的驱动或接收，保证数据的完整性。例如，在计算机、嵌入式系统中的数据总线信号增强，74HC541能够确保数据在传输过程中的准确性和可靠性。

　　接口电路：用于各种标准接口，例如I2C、SPI或并行接口，用于不同系统和电路之间的有效沟通。74HC541的三态输出特性使得它在多路复用和数据总线应用中非常有用，能够实现多设备之间的信号隔离和数据传输。

　　控制电路：可作为逻辑控制单元，管理外部设备的操作。在工业自动化控制、PLC、DCS系统中的信号处理部分，74HC541能够提供稳定的信号传输和控制功能。

　　性能优势

　　74HC541所具备的多项特性使得其在现代电子设备设计中具有极大的竞争力：

　　低功耗设计：作为CMOS逻辑元件，相较于TTL逻辑，功耗更低，适合于便携式及电池供电的应用。低功耗设计不仅延长了电池寿命，还减少了热量产生，提高了系统的稳定性和可靠性。

　　高开关速度：74HC541具有高速CMOS技术，能够实现快速的信号切换和传输。这种高开关速度使得74HC541在高速数据传输和实时控制系统中表现出色。

　　良好的电磁兼容性：74HC541具有良好的电磁兼容性，适合各种工业应用场合。在电磁环境复杂的工业现场，74HC541能够有效地抑制电磁干扰，保证系统的正常运行。

　　74HC541是一款功能强大、性能优秀的电子元件，适合用于各种需要高稳定性和高可靠性的数字电路设计。无论是在汽车、工业自动化、监控系统还是消费电子产品中，74HC541都展现出其卓越的特性和可靠的表现，成为现代数字逻辑设计中不可或缺的重要组成部分。

　　74hc541的应用

　　74HC541是一种高速CMOS八位三态非反相缓冲器/线路驱动器，属于74HC系列逻辑器件。它具有高输入阻抗和低输出阻抗的特点，适合用于数据总线驱动、信号放大及电平转换等场景。74HC541的每个输入都与一个对应的输出相连，通过使能引脚(OE)控制输出状态。当OE为低电平时，输出与输入同步；当OE为高电平时，所有输出进入高阻态。这种特性使得74HC541在多种数字系统中得到了广泛应用。

　　74HC541在数据总线驱动中发挥着重要作用。在计算机和嵌入式系统中，地址和数据总线需要扩展时，74HC541可以用来增强信号的驱动能力，确保信号在长距离传输中不失真。例如，在多处理器系统中，74HC541可以用来隔离和驱动多个处理器之间的数据总线，避免信号冲突和干扰。

　　74HC541在信号电平转换中也有广泛应用。在现代电子系统中，不同模块可能工作在不同的电压电平下。74HC541可以将低电压信号转换为较高电压信号，以驱动后续负载。例如，在微控制器和外围设备之间，74HC541可以用来匹配不同的电压电平，确保信号的正确传输。

　　此外，74HC541还常用于输入/输出端口扩展。微控制器通常具有有限的I/O端口，而74HC541可以通过三态输出功能提供更多的外部接口。例如，在需要多个外部传感器或执行器的应用中，74HC541可以用来扩展微控制器的I/O能力，简化电路设计。

　　74HC541还在多路复用器设计中发挥着重要作用。利用其三态输出特性，可以构建复杂的多路选择器，实现多路信号的选择和分配。例如，在通信系统中，74HC541可以用来实现多路信号的复用和解复用，提高系统的灵活性和可靠性。

　　74HC541在缓冲器网络中也有广泛应用。在网络通信设备中，信号需要经过长距离传输和多次再生。74HC541可以用来实现信号的再生和增强，确保信号在传输过程中的稳定性和抗干扰能力。例如，在以太网交换机和路由器中，74HC541可以用来增强信号的驱动能力，提高网络的传输效率。

　　74HC541作为一种高速CMOS八位三态非反相缓冲器/线路驱动器，凭借其高输入阻抗、低输出阻抗、三态输出功能等特点，在数据总线驱动、信号电平转换、输入/输出端口扩展、多路复用器设计和缓冲器网络等多种应用场景中发挥着重要作用。其广泛的应用范围和灵活的设计使其成为现代数字系统中不可或缺的组件之一。

　　74hc541如何选型

　　74HC541是一种高速CMOS八位三态非反相缓冲器/线路驱动器，属于74HC系列逻辑器件。它广泛应用于各种数字系统中，特别是在需要进行信号缓冲或隔离的场合。本文将详细介绍74HC541的选型要点，帮助工程师在实际应用中做出最佳选择。

　　1. 基本特性

　　74HC541的主要特性包括：

　　高速性能：传播延迟时间较短，能够满足大多数数字电路的需求。

　　低功耗：静态电流非常小，在待机模式下几乎不消耗额外能量。

　　宽电源电压范围：支持从2V到6V的工作电压，增强了设计灵活性。

　　高输入阻抗和低输出阻抗：便于与其他逻辑电路连接，减少负载效应。

　　三态输出功能：允许直接连接至多路复用的数据总线，避免信号冲突。

　　ESD保护：内部集成了静电放电保护电路，提高了可靠性。

　　2. 详细型号

　　74HC541有多种型号，主要区别在于封装形式、工作电压范围和制造商。以下是一些常见的74HC541型号：

　　SN74HC541：德州仪器（TI）生产的74HC541，采用DIP20和SOIC20封装。

　　74HC541DG：NXP生产的74HC541，采用SOIC20封装。

　　SN74AHCT541：德州仪器生产的74HCT541，与74HC541功能相似，但工作电压范围更广。

　　74HC541D/SN74HC541PWR/74HC541PW/SN74HC541DWR：不同制造商生产的74HC541，封装形式和工作电压范围略有不同。

　　AIP74HC541：采用SOP-20封装的74HC541。

　　3. 选型要点

　　在选择74HC541时，需要考虑以下几个关键因素：

　　工作电压：根据系统的工作电压范围选择合适的74HC541型号。例如，如果系统工作电压为3.3V，可以选择支持2V到6V的74HC541。

　　封装形式：根据PCB设计和空间限制选择合适的封装形式。常见的封装形式包括DIP20、SOIC20和SOP-20。

　　传播延迟时间：对于高速应用，需要选择传播延迟时间较短的74HC541。典型条件下，74HC541的传播延迟时间为8ns。

　　输入电流：输入电流应尽可能小，以减少功耗。74HC541的输入电流为±1μA（最大值）。

　　工作温度范围：根据系统的环境温度选择合适的工作温度范围。74HC541的工作温度范围为-40℃到+85℃。

　　ESD保护：选择具有ESD保护功能的74HC541，以提高系统的可靠性。

　　4. 应用场景

　　74HC541广泛应用于以下场景：

　　数据总线驱动：用于计算机、嵌入式系统中的地址和数据总线扩展。

　　信号电平转换：将低电压信号转换为较高电压信号以驱动后续负载。

　　输入/输出端口扩展：为微控制器提供更多的外部接口。

　　多路复用器设计：利用其三态输出特性构建复杂的多路选择器。

　　缓冲器网络：在网络通信设备中实现信号再生和增强。

　　5. 替代型号

　　在某些情况下，可能需要选择74HC541的替代型号。以下是一些常见的替代型号：

　　74HCT541：与74HC541功能相似，但工作电压范围更广。

　　74HC541DG：NXP生产的74HC541，性能和特性与74HC541相同。

　　SN74AHCT541：德州仪器生产的74HCT541，性能和特性与74HC541相似。

　　6. 结论

　　选择合适的74HC541型号需要综合考虑工作电压、封装形式、传播延迟时间、输入电流、工作温度范围和ESD保护等因素。通过合理选型，可以确保74HC541在实际应用中发挥最佳性能，满足系统的设计要求。希望本文的选型指南能为工程师在选择74HC541时提供有价值的参考。
