atmega16a的分类

　　ATmega16A是一款高性能、低功耗的8位AVR微控制器，属于RISC（精简指令集计算机）架构的微控制器。它广泛应用于各种嵌入式系统中，如工业控制、消费电子、通信设备、医疗仪器等领域。本文将从多个方面对ATmega16A进行分类和介绍。

　　首先，从架构上分类，ATmega16A属于AVR系列微控制器。AVR（Advanced Virtual RISC）是由Atmel公司开发的一种8位微控制器架构，以其高性能、低功耗和丰富的外设而著称。AVR架构的特点包括131条指令，大多数指令执行时间为单个时钟周期，32个8位通用工作寄存器，以及全静态工作能力。这些特点使得ATmega16A在处理速度和功耗之间取得了良好的平衡。

　　其次，从功能上分类，ATmega16A具有丰富的外设和接口。它内置16KB的系统内可编程Flash存储器，512字节的EEPROM，1KB的SRAM，以及32个可编程的I/O口线。此外，ATmega16A还配备了多个定时器/计数器，包括两个8位定时器/计数器和一个16位定时器/计数器，支持比较模式和捕捉模式。这些定时器/计数器可以用于精确的时间控制和事件计数。ATmega16A还具有8路10位ADC（模数转换器），支持差分输入和可编程增益，适用于各种模拟信号的采集和处理。此外，它还支持USART（通用异步收发传输器）、SPI（串行外设接口）、I2C（两线接口）等多种通信接口，方便与其他设备进行数据交换。

　　从功耗管理上分类，ATmega16A支持多种省电模式，包括空闲模式、ADC噪声抑制模式、省电模式、掉电模式、待机模式和扩展待机模式。这些省电模式可以根据实际应用需求，灵活选择，以降低系统的功耗，延长电池寿命。例如，在空闲模式下，CPU停止工作，但USART、I2C、ADC等外设仍然可以继续工作；在掉电模式下，晶体振荡器停止振荡，所有功能除了中断和硬件复位之外都停止工作，从而达到最低的功耗。

　　从编程和调试上分类，ATmega16A支持JTAG（联合测试行动组）接口，符合IEEE 1149.1标准，支持边界扫描功能和扩展的片内调试功能。通过JTAG接口，可以实现对Flash、EEPROM、熔丝位和锁定位的编程，以及对片内寄存器和存储器的访问和调试。此外，ATmega16A还支持系统内编程（ISP），可以通过引导程序实现系统内编程，实现真正的读写同时操作（RWW）。

　　ATmega16A是一款功能强大、性能优越、功耗低的8位AVR微控制器，适用于各种嵌入式系统应用。其丰富的外设、灵活的省电模式、便捷的编程和调试功能，使其成为嵌入式系统设计的理想选择。

　　atmega16a的工作原理

　　ATmega16A是一款基于增强型AVR RISC架构的低功耗8位CMOS微控制器。其设计旨在提供高性能和低功耗的平衡，适用于各种嵌入式控制应用。以下是ATmega16A的工作原理的详细描述。

　　1. 核心架构：

　　ATmega16A的核心是AVR RISC（精简指令集计算机）架构，具有32个通用工作寄存器。这些寄存器直接与算术逻辑单元（ALU）相连，使得大多数指令可以在一个时钟周期内完成。这种结构大大提高了代码执行效率，使得数据吞吐率高达1 MIPS/MHz。

　　2. 指令集：

　　ATmega16A拥有131条指令，大多数指令执行时间为单个时钟周期。丰富的指令集支持多种操作，包括算术运算、逻辑运算、位操作、数据传输等。这种高效的指令集使得程序执行更加迅速。

　　3. 存储器：

　　ATmega16A配备了16 KB的系统内可编程Flash程序存储器，擦写寿命为10,000次。此外，它还拥有1 KB的片内SRAM和512字节的EEPROM，数据保存时间分别为20年（85°C）和100年（25°C）。这些存储器资源为程序和数据提供了充足的存储空间。

　　4. 定时器/计数器：

　　ATmega16A配备了三个定时器/计数器，包括两个8位定时器/计数器和一个16位定时器/计数器。这些定时器/计数器具有独立的预分频器和比较模式，支持多种定时和计数功能。此外，还有一个带有独立振荡器的实时计时器（RTC），用于精确的时间基准。

　　5. 模数转换器（ADC）：

　　ATmega16A集成了一个8通道、10位的ADC，支持单端和差分输入。ADC具有可编程增益（1x、10x、200x），适用于各种模拟信号的采集和处理。

　　6. 通信接口：

　　ATmega16A支持多种通信接口，包括USART（通用同步/异步收发传输器）、SPI（串行外设接口）和I2C（两线串行接口）。这些接口使得ATmega16A可以与其他设备进行高效的数据交换。

　　7. 省电模式：

　　ATmega16A提供了六种省电模式，包括空闲模式、ADC噪声抑制模式、省电模式、掉电模式、待机模式和扩展待机模式。这些模式允许用户根据应用需求选择合适的功耗水平，从而延长电池寿命。

　　8. 其他功能：

　　ATmega16A还具备上电复位、可编程掉电检测、片内RC振荡器、模拟比较器等功能。这些功能进一步增强了其在嵌入式系统中的适用性和可靠性。

　　9. 编程与调试：

　　ATmega16A支持通过JTAG接口进行编程和调试，符合IEEE 1149.1标准。此外，还可以通过ISP（在线编程）接口进行程序更新。这些编程和调试工具使得开发过程更加便捷和高效。

　　ATmega16A通过其高效的RISC架构、丰富的外设和多种省电模式，为嵌入式系统提供了强大的性能和灵活性。其广泛的应用范围包括工业控制、消费电子、医疗设备等领域。

　　atmega16a的作用

　　ATmega16A是一款高性能、低功耗的8位AVR微控制器，广泛应用于各种嵌入式系统设计中。它具有丰富的功能和灵活的特性，使其成为许多应用的理想选择。

　　首先，ATmega16A的核心特性之一是其先进的RISC（精简指令集计算机）架构。这种架构使得微控制器能够高效地执行指令，大多数指令仅需一个时钟周期即可完成。这不仅提高了处理速度，还降低了功耗，非常适合需要长时间运行的设备。

　　ATmega16A内置16KB的闪存程序存储器，1KB的内部SRAM和512B的EEPROM。这些存储器资源为程序代码和数据提供了充足的存储空间。闪存支持在系统编程（ISP），使得程序可以在不移除芯片的情况下进行更新和维护。EEPROM则用于存储需要长期保存的数据，如配置参数和用户设置。

　　在定时和计数方面，ATmega16A配备了两个8位定时器/计数器和一个16位定时器/计数器。这些定时器支持多种工作模式，包括比较模式和捕获模式，可以用于生成精确的时钟信号、测量时间间隔和实现脉宽调制（PWM）。此外，芯片还集成了一个实时时钟（RTC），用于时间戳和定时任务。

　　ATmega16A还具备强大的通信能力。它支持多种串行通信接口，包括USART（通用同步/异步收发器）、SPI（串行外设接口）和I2C（两线串行接口）。这些接口使得微控制器能够与其他设备进行高效的数据交换，适用于构建复杂的多设备系统。

　　在模拟信号处理方面，ATmega16A配备了8通道10位ADC（模数转换器），支持单端和差分输入。这使得微控制器能够精确地测量和处理模拟信号，适用于传感器数据采集和处理等应用。此外，芯片还集成了一个模拟比较器，用于简单的模拟信号比较。

　　ATmega16A还具备多种低功耗模式，包括空闲模式、ADC噪声降低模式、省电模式、掉电模式、待机模式和扩展待机模式。这些模式使得微控制器能够在不同应用场景下灵活调整功耗，延长电池寿命。

　　在开发和调试方面，ATmega16A支持JTAG（联合测试行动组）接口，符合IEEE 1149.1标准。JTAG接口不仅支持边界扫描测试，还提供了丰富的芯片内调试功能，使得开发人员能够高效地进行程序调试和故障排除。

　　ATmega16A的应用领域非常广泛，包括工业控制、消费电子、传感器网络和智能家居等。例如，在工业控制中，它可以用于实现自动化控制和数据采集；在消费电子中，它可以用于家电控制和用户界面交互；在传感器网络中，它可以用于数据采集和无线传输。

　　ATmega16A凭借其高性能、低功耗、丰富的外设和灵活的特性，成为嵌入式系统设计中的常见选择。无论是简单的控制任务还是复杂的多任务处理，ATmega16A都能提供可靠的解决方案。

　　atmega16a的特点

　　ATmega16A是一款由Atmel公司（现已被Microchip Technology收购）生产的8位微控制器，属于AVR系列。这款微控制器以其高性能、低功耗的特性而受到广泛应用。以下是ATmega16A的主要特点：

　　高性能和低功耗：

　　ATmega16A采用了先进的RISC（精简指令集计算机）结构，拥有131条指令，大多数指令可以在一个时钟周期内执行，大大提高了执行效率。

　　它的工作频率范围为0-16MHz，工作电压范围为2.7-5.5V，适用于各种嵌入式系统设计，尤其是需要高效能和低功耗的场合。

　　丰富的存储资源：

　　ATmega16A配备了16KB的系统内可编程Flash内存，擦写寿命达10,000次，可以进行系统内编程，方便更新程序。

　　它还包含了512字节的EEPROM，用于存储非易失性数据，擦写次数可达100,000次，以及1KB的片内SRAM，用于临时存储运行中的数据。

　　强大的外设功能：

　　ATmega16A拥有两个8位定时器/计数器和一个16位定时器/计数器，支持预分频、比较模式和捕捉模式，提供了灵活的定时和计数功能。

　　它还包含一个实时计数器RTC，支持独立晶振，适用于实时计时应用。

　　4路PWM通道，适用于电机控制和音频生成等应用。

　　8路10位ADC，支持单端和差分输入，适用于模拟信号采集。

　　支持面向字节的两线接口（如I2C），两个可编程的串行USART，以及主机/从机模式的SPI串行接口，提供了丰富的通信选项。

　　多种睡眠模式：

　　ATmega16A提供了6种睡眠模式：空闲模式、ADC噪声抑制模式、省电模式、掉电模式、待机模式和扩展待机模式，以适应不同应用场景下的节能需求。

　　强大的调试和编程支持：

　　ATmega16A支持JTAG接口，符合IEEE 1149.1标准，提供了边界扫描功能和扩展的片内调试功能。

　　通过JTAG接口可以实现对Flash、EEPROM、熔丝位和锁定位的编程，方便开发和调试。

　　其他特殊功能：

　　ATmega16A内置了一个可编程看门狗定时器，确保程序运行的稳定性。

　　片内模拟比较器增强了其在模拟信号处理方面的能力。

　　内部包含一个经过标定的RC振荡器，简化了系统设计。

　　中断源可以来自片内或片外，提供了灵活的事件处理机制。

　　封装选项：

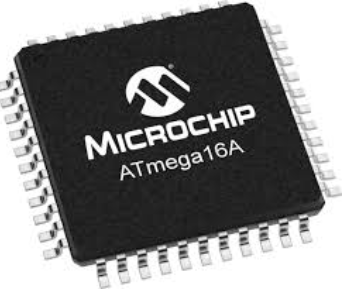

　　ATmega16A提供了多种封装选项，包括40引脚PDIP、44引脚TQFP和44引脚MLF，以适应不同的电路板布局需求。

　　ATmega16A是一款功能强大、低功耗的8位微控制器，适用于各种嵌入式系统设计，尤其是需要高效能和低功耗的场合。它的丰富外设功能、多种睡眠模式和强大的调试支持，使其成为嵌入式开发的理想选择。

　　atmega16a的应用

　　ATmega16A是一款高性能、低功耗的8位AVR微控制器，广泛应用于各种嵌入式系统和电子设备中。其丰富的功能和灵活的特性使其成为许多项目的理想选择。以下是ATmega16A的一些主要应用领域及其具体应用实例。

　　1. 工业控制

　　在工业自动化领域，ATmega16A常用于控制系统、传感器数据采集与处理等方面。其高性能和低功耗的特点使其能够在各种机器设备和生产线上发挥重要作用。例如，ATmega16A可以用于控制电机、监控温度和湿度、管理生产线的自动化流程等。其丰富的外设功能，如定时器、ADC（模数转换器）和PWM（脉宽调制）通道，使其能够精确控制和监测各种工业设备。

　　2. 消费类电子

　　在消费类电子产品中，ATmega16A广泛应用于家电控制、智能家居系统、游戏机和电子玩具等领域。它可以实现设备控制、用户界面交互、数据处理等功能。例如，在智能家居系统中，ATmega16A可以用于控制灯光、调节温度、监控安全等。其低功耗模式使其在电池供电的设备中表现出色，延长了设备的使用寿命。

　　3. 电力电子

　　在电力电子领域，ATmega16A常用于电源管理、电力变换、逆变器控制和光伏控制等应用中。其高精度的定时器和ADC功能使其能够精确控制电力系统的各项参数，提高系统的稳定性和效率。例如，在逆变器控制中，ATmega16A可以用于生成精确的PWM信号，控制逆变器的输出电压和频率。

　　4. 通信设备

　　在通信设备领域，ATmega16A广泛应用于无线通信模块、网络设备和传感器网络等应用中。其支持多种串行通信接口，如USART（通用同步/异步串行接口）、SPI（串行外围设备接口）和I2C（双线串行接口），使其能够与外部设备进行高效的数据通信和控制。例如，在无线通信模块中，ATmega16A可以用于处理通信协议、信号调制解调等任务。

　　5. 传感器网络

　　在传感器网络中，ATmega16A常用于数据采集、处理和传输。其丰富的外设功能和低功耗模式使其非常适合用于远程监控和数据采集系统。例如，在环境监测系统中，ATmega16A可以用于采集温度、湿度、光照等环境参数，并通过无线通信模块将数据传输到中央控制系统。

　　6. 教育和科研

　　在教育和科研领域，ATmega16A常用于教学实验和科研项目中。其易于编程和调试的特点使其成为学生和研究人员的理想选择。例如，在嵌入式系统课程中，ATmega16A可以用于教授微控制器的基本原理和编程技巧。在科研项目中，ATmega16A可以用于实现各种创新的嵌入式系统设计。

　　ATmega16A凭借其高性能、低功耗和丰富的外设功能，成为许多嵌入式系统和电子设备的理想选择。无论是在工业控制、消费类电子、电力电子、通信设备还是传感器网络等领域，ATmega16A都能发挥其独特的优势，为各种应用提供可靠的解决方案。

　　atmega16a如何选型

　　ATmega16A是一款由Atmel公司（现已被Microchip Technology收购）生产的8位微控制器，属于AVR系列。它以其高性能、低功耗的特性而受到广泛应用。在选择ATmega16A时，需要考虑多个因素，包括存储容量、工作电压、封装类型、时钟频率等。本文将详细介绍ATmega16A的选型方法，并列出其详细型号。

　　一、概述

　　ATmega16A是一款功能强大的8位微控制器，具有16KB的系统内可编程Flash内存，512字节的EEPROM，以及1K字节的片内SRAM。它支持10,000次的Flash擦写寿命和100,000次的EEPROM擦写寿命。ATmega16A配备了硬件乘法器，仅需两个时钟周期即可完成乘法操作。此外，它还提供了多种电源管理功能和丰富的外设接口。

　　二、选型考虑因素

　　存储容量：

　　Flash内存：16KB，适用于中等规模的程序。

　　EEPROM：512字节，用于存储非易失性数据。

　　SRAM：1K字节，用于临时存储运行中的数据。

　　工作电压：

　　ATmega16A的工作电压范围为4.5V至5.5V，适用于5V系统。

　　封装类型：

　　ATmega16A有多种封装选项，包括40引脚PDIP、44引脚TQFP和44引脚MLF封装。选择封装类型时，需要考虑电路板的设计和布局需求。

　　时钟频率：

　　ATmega16A支持最高16MHz的时钟频率，性能达到16MIPS（每秒百万指令数）。

　　外设功能：

　　定时器/计数器：两个8位定时器/计数器，一个16位定时器/计数器。

　　PWM：四通道PWM。

　　ADC：8路10位ADC，支持单端和差分输入。

　　通信接口：两个可编程串行USART，主机/从机模式的SPI串行接口，面向字节的两线接口（如I2C）。

　　看门狗定时器：可编程看门狗定时器，确保程序运行的稳定性。

　　模拟比较器：片内模拟比较器，增强模拟信号处理能力。

　　电源管理：

　　睡眠模式：提供多种睡眠模式，如空闲模式、ADC噪声抑制模式、省电模式、掉电模式、Standby模式以及扩展的Standby模式，以适应不同应用场景下的节能需求。

　　三、详细型号

　　ATmega16A的详细型号通常包括以下几个部分：

　　型号名称：ATmega16A

　　封装类型：

　　PDIP：40引脚双列直插封装

　　TQFP：44引脚薄型四方扁平封装

　　MLF：44引脚四方扁平无引脚封装

　　工作电压：

　　4.5V-5.5V：适用于5V系统

　　时钟频率：

　　最高16MHz：支持高速运行

　　应用级别：

　　商业级：C

　　工业级：I（有铅）、U（无铅）

　　四、选型示例

　　假设你需要选择一款适用于5V系统的ATmega16A，要求具有40引脚PDIP封装，最高支持16MHz时钟频率，工业级无铅标准。那么，你可以选择以下型号：

　　ATmega16A-16AU：40引脚PDIP封装，工作电压4.5V-5.5V，最高16MHz时钟频率，工业级无铅标准。

　　五、总结

　　选择ATmega16A时，需要综合考虑存储容量、工作电压、封装类型、时钟频率、外设功能和电源管理等因素。通过详细了解这些参数，可以选择最适合你应用需求的ATmega16A型号。ATmega16A凭借其高性能、低功耗和丰富的外设接口，适用于各种嵌入式系统设计，尤其适合那些需要高效能、低能耗和丰富外设接口的应用场景。
