uc3845的分类

　　UC3845是一款高性能的固定频率电流模式PWM（脉宽调制）控制器，广泛应用于开关电源和DC-DC转换器等领域。根据其功能和应用领域，UC3845可以被归类为以下几类：

　　电源管理集成电路：UC3845属于电源管理集成电路（Power Management ICs）类别。这类芯片主要用于管理和控制电源系统，确保电子设备在各种工作条件下都能获得稳定、可靠的电源供应。UC3845通过电流模式控制技术，实现了对输出电压和电流的精确控制，适用于各种开关电源设计。

　　PWM控制器：UC3845是一款典型的PWM控制器（PWM Controller）。PWM控制器通过调整脉冲宽度来控制输出电压和电流，实现对电源系统的精确调节。UC3845的工作频率范围为50kHz至500kHz，能够提供稳定的输出电压和电流，适用于各种开关电源和DC-DC转换器设计。

　　电流模式控制器：UC3845属于电流模式控制器（Current Mode Controller）类别。电流模式控制是一种通过检测电流波形来调整开关管导通和断开时间的控制方式。这种方式具有更好的负载调节能力和逐周期电流限制功能，有助于提高系统的稳定性和可靠性。UC3845内置高精度电流限制功能，能够有效保护开关管和其他关键元件。

　　离线和直流应用控制器：UC3845专为离线（Off-line）和直流（DC-to-DC）应用而设计。离线应用指的是直接从交流电网获取电源的应用，如电视机、计算机等。直流应用则指的是从直流电源获取电源的应用，如电池充电器、通信设备等。UC3845的设计使得它在这些应用中能够提供高效、稳定的电源解决方案。

　　商用温度范围控制器：UC3845的工作温度范围为0°C至70°C，属于商用温度范围（Commercial Temperature Range）的控制器。这一温度范围适用于大多数商业和工业应用，能够满足大多数电子设备的工作环境要求。

　　低启动电流控制器：UC3845具有低启动电流特性，启动电流仅为250µA（典型值），最大启动电流为0.5mA。这一特性使得UC3845能够实现高效的启动过程，适用于需要低功耗启动的应用场景。

　　带滞后输入欠压锁定控制器：UC3845具有带滞后的输入欠压锁定（Under-Voltage Lockout with Hysteresis）功能。这一功能确保了芯片在输入电压低于某一阈值时不会启动，从而避免了在不稳定电源条件下工作可能带来的损坏。

　　UC3845是一款多功能、高性能的电源管理集成电路，适用于各种开关电源和DC-DC转换器设计。其电流模式控制、低启动电流、带滞后输入欠压锁定等特性，使其在离线和直流应用中表现出色，能够提供高效、稳定的电源解决方案。

　　uc3845的工作原理

　　UC3845是一款高性能的固定频率电流模式PWM（脉宽调制）控制器，由德州仪器（Texas Instruments）公司推出。它专为离线和直流至直流变换器应用设计，能够实现高效率、高稳定性和可靠性的电源设计。UC3845的工作原理基于电流模式控制的PWM技术，通过不断检测电流波形，调整开关管的导通和断开时间，以实现稳定的输出电压和电流。

　　UC3845的基本结构包括以下几个部分：

　　错误放大器（Error Amplifier）：用于比较反馈信号与参考电压，产生误差信号。

　　PWM比较器（PWM Comparator）：将误差信号与三角波进行比较，产生PWM信号。

　　控制逻辑（Control Logic）：根据PWM信号控制开关管的导通和断开时间。

　　延时线（Dead Time Line）：用于设置开关管的延迟时间。

　　电流传感器（Current Sense）：用于检测输出电流的波形。

　　UC3845的工作原理可以分为以下几个步骤：

　　启动阶段：当输入电压达到启动阈值时，UC3845开始工作。内部振荡器生成固定频率的锯齿波信号。

　　电流检测：电流传感器检测流经初级侧元件（如MOSFET）的实际峰值电流，并将信号送入电流传感比较器。

　　误差放大：错误放大器比较反馈信号与参考电压，产生误差信号。反馈信号通常来自输出电压的分压电路。

　　PWM生成：PWM比较器将误差信号与锯齿波信号进行比较，生成PWM信号。当锯齿波信号超过误差信号时，PWM比较器输出低电平，关闭功率开关管；当锯齿波信号低于误差信号时，PWM比较器输出高电平，开启功率开关管。

　　输出调节：通过调整开关管的导通和断开时间，UC3845能够维持稳定的输出电压和电流。当负载发生变化时，UC3845会根据反馈信号自动调整工作状态，保持输出电压的稳定性。

　　UC3845具有以下特点：

　　高精度电流限制功能：有助于提高系统的稳定性和可靠性。

　　内置过电流保护和短路保护功能：可以有效保护开关管和其他关键元件。

　　固定频率PWM控制方式：能够提供稳定的输出电压和电流。

　　反馈电压稳定功能：能够在负载变化时自动调整输出电压。

　　UC3845的应用非常广泛，特别适用于开关电源和DC-DC转换器等领域，如电视机、计算机、通信设备、工业控制系统等。它能够提供稳定可靠的电源，同时具有较高的效率和较低的功耗。

　　UC3845通过电流模式控制的PWM技术，实现了对开关电源的精确控制，确保了输出电压和电流的稳定性。其高性能和可靠性使其成为开关电源设计中的理想选择。

　　uc3845的作用

　　UC3845是一款高性能的固定频率电流模式PWM（脉宽调制）控制器，由德州仪器（Texas Instruments）公司推出。它广泛应用于开关电源和DC-DC转换器等领域，是电源设计中的重要组件之一。UC3845的主要作用是通过精确控制开关管的导通和断开时间，实现稳定的输出电压和电流，从而确保电源系统的高效、稳定和可靠运行。

　　UC3845的核心作用是实现电流模式控制的PWM技术。它通过不断检测电流波形，调整开关管的导通和断开时间，以达到稳定的输出电压和电流。这种控制方式能够快速响应负载变化，保持输出电压的稳定性。当负载发生变化时，UC3845会根据反馈信号自动调整工作状态，确保输出电压和电流的稳定。

　　UC3845具有高精度的电流限制功能，有助于提高系统的稳定性和可靠性。它内置过电流保护和短路保护功能，可以有效保护开关管和其他关键元件，防止因过载或短路导致的损坏。这些保护功能使得UC3845在各种复杂的工作环境中都能保持稳定运行。

　　UC3845采用固定频率PWM控制方式，能够提供稳定的输出电压和电流。它的输入电压范围为8V至35V，输出电压范围为0V至30V，最大输出电流为500mA，工作频率范围为50kHz至500kHz，最大工作温度为70℃。这些参数使得UC3845适用于各种开关电源设计，如DC-DC转换器、AC-DC变换器、电池充电器等。

　　UC3845还具有反馈电压稳定功能，能够在负载变化时自动调整输出电压。它通过内置的高增益误差放大器和电流传感比较器，实现对输出电压和电流的精确控制。这些特性使得UC3845在各种电源应用中表现出色，能够提供稳定可靠的电源输出。

　　在实际应用中，UC3845的使用方法相对简单。设计者需要根据所需的电源参数，如输入电压范围、输出电压范围、最大输出电流、输出纹波要求等，选择合适的反馈电路、电流限制电路和输出滤波电路。通过调整相应的电阻或电容，可以改变输出频率和占空比，以满足设计要求。在连接电源和负载之后，进行测试和调试，确保电源系统正常工作。

　　UC3845作为一款高性能的PWM控制器，凭借其电流模式控制、高精度电流限制、内置保护功能和稳定的输出特性，在开关电源和DC-DC转换器等领域得到了广泛应用。它不仅能够提高电源系统的效率和可靠性，还能简化电源设计，降低设计成本，是现代电源设计中不可或缺的重要组件。

　　uc3845的特点

　　UC3845是一款高性能的固定频率电流模式控制器，专为离线和直流至直流变换器应用而设计。它具有多种特点，使其成为开关电源设计中的理想选择。

　　UC3845具有高精度的电流限制功能，有助于提高系统的稳定性和可靠性。这一功能通过内置的过电流保护和短路保护机制实现，可以有效保护开关管和其他关键元件，防止因过载或短路导致的损坏。

　　UC3845采用固定频率PWM控制方式，能够提供稳定的输出电压和电流。这种控制方式通过不断检测电流波形来调整开关管的导通和断开时间，以达到稳定的输出电压和电流。当负载发生变化时，UC3845会根据反馈信号自动调整工作状态，保持输出电压稳定。

　　UC3845具有反馈电压稳定功能，能够在负载变化时自动调整输出电压。这一特性使得UC3845在各种负载条件下都能保持稳定的输出，提高了系统的可靠性和性能。

　　UC3845的工作频率范围为50kHz至500kHz，能够满足不同应用的需求。其最大输出电流为500mA，适用于各种开关电源和DC-DC转换器的设计。工作温度范围为0°C至70°C，能够在较宽的温度范围内稳定工作。

　　UC3845还具有自动前馈补偿功能，可以提高系统的响应速度和稳定性。这一功能通过内置的误差放大器和PWM比较器实现，能够快速响应负载变化，保持输出电压的稳定。

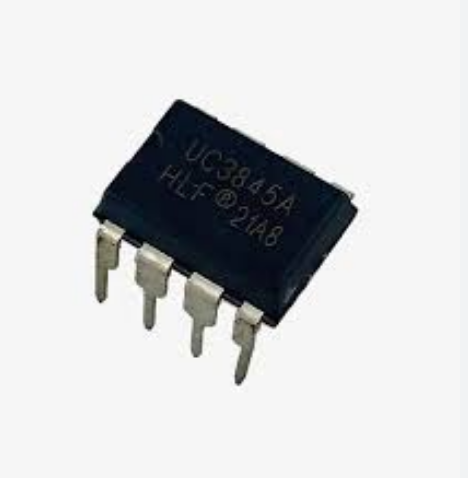

　　UC3845的封装形式多样，包括8脚双列直插塑料封装和14脚塑料表面贴装封装（SO-14）。SO-14封装的图腾柱式输出级有单独的电源和接地管脚，便于设计和安装。

　　UC3845还具有逐个周期的限流保护功能，可以有效防止过电流现象的发生。这一特性通过内置的电流传感器实现，能够实时检测输出电流的波形，并在电流超过设定值时立即停止输出，保护电源和负载。

　　UC3845凭借其高精度的电流限制、稳定的输出电压和电流、广泛的频率范围、自动前馈补偿、逐个周期的限流保护等多种特点，成为开关电源设计中的理想选择。其高性能和可靠性使得UC3845在各种应用中都能表现出色，满足不同用户的需求。

　　uc3845的应用

　　UC3845是一款高性能的固定频率电流模式控制器，广泛应用于开关电源和DC-DC转换器等领域。这款芯片由德州仪器（Texas Instruments）公司推出，专为离线和直流至直流转换应用而设计，能够提供成本效益高的解决方案，同时只需最少的外部元件。

　　UC3845的核心优势在于其电流模式控制技术。通过不断检测电流波形，调整开关管的导通和断开时间，UC3845能够实现稳定的输出电压和电流。这种控制方式不仅提高了系统的响应速度，还能够在负载变化时自动调整工作状态，保持输出电压的稳定性。此外，UC3845还具有高精度的电流限制功能，有助于提高系统的稳定性和可靠性。内置的过电流保护和短路保护功能可以有效保护开关管和其他关键元件，确保系统的安全运行。

　　在具体应用中，UC3845广泛用于各种电源管理系统。例如，在电视机、计算机、通信设备和工业控制系统中，UC3845能够提供稳定可靠的电源，同时具有较高的效率和较低的功耗。其工作电压范围为8V至35V，输出电压范围为0V至30V，最大输出电流可达500mA，工作频率范围为50kHz至500kHz，最大工作温度为70℃。这些参数使得UC3845能够适应各种不同的电源设计需求。

　　UC3845在反激式开关电源中的应用尤为突出。反激式开关电源通过采用脉宽调制（PWM）技术，使得在主变换器周期保持不变的前提下，通过调整MOSFET管的导通时间（占空比），实现了对输出电压的精确控制。这种技术的优势在于提高了电源的响应速度和效率，能够适应各种工作环境，特别适合于需要稳定电压的自动控制和智能仪表领域。实践证明，使用UC3845的反激式开关电源具有宽广的输入电压范围，能够处理较大的输入电压波动，增加了系统的通用性。此外，其输出电压精度高，能够在给定的负载条件下保持稳定的输出电压，这对于电子设备的正常运行至关重要。

　　除了反激式开关电源，UC3845还广泛应用于其他类型的电源转换器，如升压（Boost）和升降压（Buck-Boost）电源转换器。这些应用中，UC3845能够提供稳定的输出电压和电流，支持快速响应的电源转换，适合对功率密度和效率要求较高的场合。其最大占空比达到48%，能够满足多种输出电压和功率要求，具有很高的灵活性和适应性。

　　UC3845凭借其高性能、高可靠性和广泛的应用范围，成为电源管理系统中不可或缺的重要组件。无论是消费电子、工业控制还是通信设备，UC3845都能够提供稳定可靠的电源解决方案，满足现代电子产品对高效率和宽电压输入的需求。

　　uc3845如何选型

　　UC3845是一款高性能固定频率电流模式控制器，专为离线和直流至直流变换器应用而设计。它为设计人员提供了一种只需最少外部元件就能获得成本效益高的解决方案。UC3845系列包含多个具体型号，如UC3845N、UC3845BNG、UC3845BD1013TR等。这些型号在性能、封装、温度范围等方面有所不同，因此在选型时需要根据具体应用需求进行选择。

　　1. 应用需求分析

　　在选择UC3845的具体型号之前，首先需要明确应用需求。这包括以下几个方面：

　　输入电压范围：确定输入电压是交流还是直流，以及电压范围。例如，如果是用于离线电源，输入电压可能是90VAC至264VAC。

　　输出电压和电流：确定输出电压和电流的需求，这将影响电源的设计和选择合适的元件。

　　工作环境：考虑工作环境的温度范围、湿度、振动等因素。

　　保护功能：确定是否需要额外的保护功能，如过压保护、过流保护、欠压锁定等。

　　封装形式：根据PCB布局和空间限制选择合适的封装形式，如DIP-8或SO-14。

　　2. UC3845系列型号概述

　　UC3845N：标准DIP-8封装，适用于大多数通用应用。

　　UC3845BNG：DIP-8封装，具有更高的温度范围和更好的性能。

　　UC3845BD1013TR：SO-14封装，适用于表面贴装技术（SMT），具有更高的集成度和更好的散热性能。

　　3. 选型步骤

　　确定输入电压范围：

　　如果输入电压范围较宽，如90VAC至264VAC，建议选择具有宽输入电压范围的型号，如UC3845BNG。

　　如果输入电压范围较窄，如110VAC或220VAC，可以选择标准型号UC3845N。

　　确定输出电压和电流：

　　根据输出电压和电流的需求，选择合适的外围元件，如功率MOSFET、储能电感、输出滤波电容等。

　　如果输出电流较大，建议选择具有高电流输出能力的型号，如UC3845BD1013TR。

　　考虑工作环境：

　　如果工作环境温度较高，建议选择具有更高温度范围的型号，如UC3845BNG，其工作温度范围为-40°C至125°C。

　　如果工作环境湿度较大或有振动，建议选择具有更好防护性能的型号。

　　选择保护功能：

　　UC3845系列本身具有多种保护功能，如输入和参考欠压锁定、逐周电流限制、可编程输出静区时间等。

　　如果需要额外的保护功能，如过压保护、过热保护等，可以在电路设计中添加相应的保护电路。

　　选择封装形式：

　　如果使用传统的通孔安装技术，可以选择DIP-8封装的型号，如UC3845N或UC3845BNG。

　　如果使用表面贴装技术（SMT），建议选择SO-14封装的型号，如UC3845BD1013TR。

　　4. 实际案例分析

　　假设我们需要设计一款离线电源，输入电压范围为90VAC至264VAC，输出电压为12VDC，输出电流为5A，工作环境温度为-20°C至70°C，采用表面贴装技术（SMT）。

　　输入电压范围：90VAC至264VAC，选择UC3845BNG或UC3845BD1013TR。

　　输出电压和电流：12VDC/5A，选择合适的外围元件。

　　工作环境：-20°C至70°C，选择UC3845BNG或UC3845BD1013TR。

　　封装形式：SMT，选择UC3845BD1013TR。

　　综上所述，最终选择UC3845BD1013TR作为该离线电源的设计方案。

　　5. 结论

　　UC3845系列控制器在开关电源设计中具有广泛的应用，选型时需要综合考虑输入电压范围、输出电压和电流、工作环境、保护功能和封装形式等因素。通过详细的分析和选择，可以确保设计出性能稳定、成本效益高的开关电源。
