LMP91051：适用于非色散红外（NDIR）传感应用的可配置模拟前端（AFE）详解

一、引言

非色散红外（NDIR）传感技术凭借其高精度、高可靠性和长寿命等优势，在气体检测、环境监测、工业安全等领域得到了广泛应用。在NDIR传感系统中，模拟前端（AFE）作为连接热电堆传感器与微控制器的关键桥梁，其性能直接影响整个系统的测量精度和稳定性。LMP91051作为一款专为NDIR传感应用设计的可配置AFE，凭借其丰富的功能和卓越的性能，成为了众多电子工程师的首选。本文将围绕LMP91051的架构、特性、应用领域以及设计要点等方面进行详细介绍，为读者提供全面的技术参考。

二、LMP91051的架构与工作原理

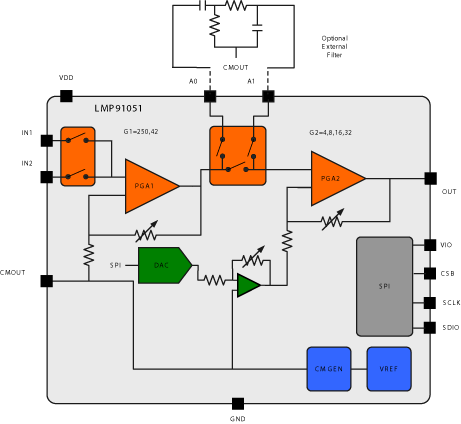

2.1 整体架构概述

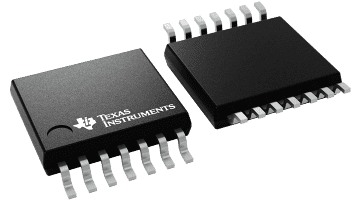

LMP91051是一款双通道可编程集成传感器模拟前端，采用14引脚TSSOP封装，体积小巧，适合空间受限的应用场景。其内部集成了可编程增益放大器（PGA）、“暗信号”偏移消除电路、共模发生器、8位DAC以及支持外部滤波的接口电路等功能模块，为NDIR传感应用提供了完整的信号路径解决方案。

2.2 信号处理流程

在NDIR传感系统中，热电堆传感器将红外辐射信号转换为微弱的电压信号。LMP91051通过其双通道输入接口接收这些微弱信号，并经过PGA进行放大处理。PGA提供两种增益模式（低增益模式和高增益模式），每种模式下有四种可编程增益设置，可根据热电堆传感器的灵敏度进行灵活调整，确保输出信号幅度与ADC的输入范围相匹配。

放大后的信号经过“暗信号”偏移消除电路处理，去除传感器在无光照条件下产生的偏移电压，提高信号的纯净度。随后，信号进入共模发生器模块，该模块可提供1.15V或2.59V的共模电压，增加输出动态范围，使信号更适合后续的ADC采样。

此外，LMP91051还支持通过专用引脚A0和A1进行额外的信号滤波处理，用户可根据实际需求选择高通、低通或带通滤波模式，有效去除带外噪声，提高系统的信噪比。最终，处理后的信号通过输出引脚传输至微控制器进行进一步的数据处理和分析。

三、LMP91051的核心特性与优势

3.1 可编程增益放大器（PGA）

LMP91051的PGA是其核心功能之一，提供了丰富的增益设置选项。低增益模式范围为167V/V至1335V/V，高增益模式范围为1002V/V至7986V/V。这种宽范围的增益设置使得LMP91051能够适应不同灵敏度的热电堆传感器，无论是高灵敏度还是低灵敏度的传感器，都能通过调整增益设置获得最佳的信号放大效果。

此外，PGA还具有低增益漂移特性，典型值为20ppm/°C。这意味着在不同温度环境下，增益的变化非常小，保证了系统在不同工作条件下的测量精度和稳定性。同时，PGA的输出失调漂移在G=1002V/V时为230mV/°C，相位延迟漂移典型值为300ns，这些特性进一步提高了信号的质量和系统的可靠性。

3.2 “暗信号”偏移消除电路

在NDIR传感应用中，热电堆传感器在无光照条件下会产生一定的偏移电压，即“暗信号”。这个偏移电压会叠加在有用信号上，影响测量的准确性。LMP91051内置的“暗信号”偏移消除电路通过向第二级输入添加相等且相反的偏移电压，有效去除了原始偏移，从输出信号中消除了“暗信号”的影响。

这种偏移消除电路不仅提高了信号的纯净度，还优化了ADC满量程的使用，降低了对ADC分辨率的要求。在实际应用中，这意味着可以使用更低分辨率的ADC来达到相同的测量精度，从而降低了系统的成本和复杂度。

3.3 共模发生器与8位DAC

共模发生器是LMP91051的另一个重要功能模块，它可提供1.15V或2.59V的共模电压。共模电压的增加可以扩大输出动态范围，使信号更适合后续的ADC采样。例如，在一些需要高精度测量的应用中，较大的输出动态范围可以确保信号在ADC的输入范围内得到充分放大，提高测量的分辨率和准确性。

此外，LMP91051还集成了8位DAC，用于偏移调整。用户可以通过编程设置DAC的输出电压，对信号进行精细的偏移调整，进一步优化信号的质量。这种灵活的偏移调整功能使得LMP91051能够适应各种不同的应用场景和传感器特性。

3.4 支持外部滤波

为了进一步提高系统的信噪比和抗干扰能力，LMP91051支持通过专用引脚A0和A1进行额外的信号滤波处理。用户可根据实际需求选择高通、低通或带通滤波模式，有效去除带外噪声，保留有用信号。

例如，在气体检测应用中，可能存在一些与目标气体吸收峰不相关的干扰信号。通过选择合适的滤波模式，可以将这些干扰信号滤除，只保留与目标气体相关的信号，从而提高测量的准确性和可靠性。

3.5 低噪声与高稳定性

在NDIR传感应用中，噪声是影响测量精度的重要因素之一。LMP91051在0.1至10Hz频率范围内的噪声仅为0.1µVRMS，这种低噪声特性使得它能够捕捉到微弱的红外辐射信号，提高系统的信噪比。

同时，LMP91051还具有高稳定性特性，其增益漂移、输出失调漂移和相位延迟漂移等参数都非常小，保证了系统在不同工作条件下的测量精度和稳定性。这对于需要长时间连续运行的NDIR传感系统来说尤为重要。

3.6 可编程性与灵活性

LMP91051通过板载SPI接口进行编程，用户可以根据实际需求灵活配置其各项参数，如增益设置、滤波模式、共模电压等。这种可编程性使得LMP91051能够适应多种不同的NDIR传感应用场景，无需更换硬件电路，只需通过软件编程即可实现不同的功能。

此外，LMP91051的双通道输入能力也为多通道传感应用提供了便利。用户可以同时连接两个热电堆传感器，通过一个LMP91051芯片实现两路信号的处理，简化了系统设计，降低了成本。

四、LMP91051的应用领域

4.1 气体检测

气体检测是NDIR传感技术的主要应用领域之一，LMP91051凭借其高精度和高可靠性，在气体检测领域得到了广泛应用。例如，在二氧化碳（CO₂）检测中，LMP91051可以准确测量室内空气中的CO₂浓度，为建筑物的通风系统提供实时数据支持，实现智能通风控制，提高能源效率。

此外，LMP91051还可用于酒精检测、甲烷检测、一氧化碳检测等多种气体检测应用。其宽范围的增益设置和低噪声特性使得它能够适应不同气体的检测需求，提供准确的测量结果。

4.2 建筑物环境监测

在建筑物环境监测领域，LMP91051可用于监测建筑物内的温度、湿度、气体浓度等环境参数。通过安装多个NDIR传感器和LMP91051芯片，可以实现对建筑物内各个区域的环境参数进行实时监测和分析。

例如，在智能建筑中，LMP91051可以与空调系统、通风系统等设备联动，根据室内环境参数的变化自动调节设备的运行状态，提高建筑物的舒适性和能源效率。同时，通过对气体浓度的监测，还可以及时发现潜在的安全隐患，如燃气泄漏等，保障建筑物的安全。

4.3 汽车应用

在汽车领域，LMP91051也有广泛的应用前景。例如，在CO₂座舱控制中，LMP91051可以实时监测车内空气中的CO₂浓度，并根据浓度变化自动调节车内通风系统的运行状态，保持车内空气清新，提高驾乘人员的舒适性。

此外，LMP91051还可用于汽车酒精检测系统，通过检测驾驶员呼出气体中的酒精含量，判断驾驶员是否酒驾，提高行车安全性。在工业安全领域，LMP91051可用于检测工业环境中的有害气体浓度，如硫化氢、氨气等，保障工作人员的安全。

4.4 环境监测与工业生产

在环境监测领域，LMP91051可用于大气污染监测、温室气体排放监测等应用。通过安装多个NDIR传感器和LMP91051芯片，可以实现对大气中各种污染物的实时监测和分析，为环境保护和污染治理提供数据支持。

在工业生产领域，LMP91051可用于工业过程控制中的气体浓度监测，如化工生产中的反应气体浓度监测、钢铁生产中的炉气成分监测等。其高精度和高可靠性的测量结果可以为工业生产过程的优化和控制提供重要依据，提高生产效率和产品质量。

五、LMP91051的设计要点与注意事项

5.1 电源设计

LMP91051的工作电源电压范围为2.7V至5.5V，用户可根据实际需求选择合适的电源电压。在电源设计中，应注意电源的稳定性和噪声抑制，避免电源波动对LMP91051的性能产生影响。

为了降低电源噪声，可以在电源输入端添加去耦电容，如0.1µF和10µF的陶瓷电容和电解电容并联使用，有效滤除电源中的高频和低频噪声。同时，还应避免电源线与信号线之间的交叉干扰，合理布局电路板，提高系统的抗干扰能力。

5.2 传感器连接

LMP91051的双通道输入接口可用于连接热电堆传感器。在传感器连接时，应注意传感器的引脚定义和电气特性，确保传感器与LMP91051的正确连接。

对于一些特殊的热电堆传感器，如Pyreos的双通道热释电红外传感器，其内部已经集成了第一级运放调理电路。在这种情况下，用户可以根据传感器的典型外围电路进行设计，将传感器的输出信号直接连接到LMP91051的输入引脚。如果传感器的输出信号与LMP91051的输入范围不匹配，可以通过调整LMP91051的增益设置进行适配。

5.3 滤波电路设计

LMP91051支持通过专用引脚A0和A1进行外部滤波处理。在设计滤波电路时，用户应根据实际需求选择合适的滤波模式和滤波参数。

例如，如果需要去除高频噪声，可以选择低通滤波模式，并根据噪声的频率特性选择合适的截止频率。在设计滤波电路时，应注意滤波电路的元件选择和布局，避免滤波电路对信号产生额外的衰减和相位延迟。

5.4 编程与配置

LMP91051通过板载SPI接口进行编程和配置。用户在使用前应仔细阅读其数据手册，了解其编程接口和寄存器定义。通过编写相应的程序代码，可以实现对LMP91051的增益设置、滤波模式选择、共模电压设置等参数的配置。

在编程过程中，应注意SPI接口的时序要求，确保数据传输的正确性。同时，还应根据实际应用需求对LMP91051的各项参数进行优化调整，以获得最佳的测量性能。

5.5 热设计

由于LMP91051在工作过程中会产生一定的热量，因此在电路板设计中应考虑其热设计问题。合理布局电路板，确保LMP91051周围有足够的散热空间。对于高功率应用或长时间连续运行的应用，可以考虑在LMP91051上添加散热片或使用风扇进行强制散热，以降低芯片的工作温度，提高系统的可靠性和稳定性。

六、总结与展望

LMP91051作为一款专为NDIR传感应用设计的可配置AFE，凭借其丰富的功能、卓越的性能和广泛的应用领域，成为了NDIR传感系统中的关键组件。其可编程增益放大器、低噪声特性、“暗信号”偏移消除电路以及支持外部滤波等功能，使得它能够适应各种不同的NDIR传感应用场景，提供准确、可靠的测量结果。

随着物联网、智能家居、工业自动化等领域的快速发展，对NDIR传感技术的需求将不断增加。LMP91051作为NDIR传感系统中的重要组成部分，将不断优化和升级其性能，满足市场对高精度、高可靠性、低功耗NDIR传感解决方案的需求。同时，随着集成电路技术的不断进步，LMP91051有望实现更高的集成度和更小的封装尺寸，进一步降低系统的成本和复杂度，推动NDIR传感技术在更多领域的应用和发展。
