DRV411：适用于闭环应用的霍尔效应磁传感器信号调理IC详解

一、DRV411概述

DRV411是德州仪器（TI）推出的一款专为闭环电流传感器模块设计的霍尔效应磁传感器信号调理集成电路（IC）。它集成了精密的霍尔传感器激发电路、高驱动能力的H桥补偿线圈驱动电路以及精密差分放大器，能够有效消除霍尔传感器的偏移和漂移，提高电流测量的精度和稳定性。DRV411具有宽电源电压范围、低功耗、高集成度等特点，广泛应用于直流和交流电流测量、工业自动化、电力电子等领域。

二、DRV411的核心特性

（一）针对对称霍尔元件优化

DRV411针对对称霍尔元件进行了优化设计，例如AKM的HW - 322、HW - 302等型号。这种优化使得DRV411能够更好地与这些霍尔元件匹配，充分发挥霍尔元件的性能优势，提高整个电流传感器模块的测量精度和可靠性。

（二）旋转电流霍尔传感器激发

DRV411采用了旋转电流霍尔传感器激发技术，这种技术能够有效消除霍尔传感器的偏移和偏移漂移。霍尔传感器在工作过程中，由于制造工艺、温度变化等因素的影响，会产生一定的偏移电压，这种偏移电压会直接影响电流测量的准确性。旋转电流激发技术通过周期性地改变霍尔传感器的激发电流方向，使得偏移电压在时间上平均为零，从而消除了偏移对测量的影响。同时，该技术还能有效消除1/f噪声，进一步提高信号的质量。

（三）扩展电流测量范围

DRV411提供了250mA的H桥驱动能力，相对于传统单端驱动方法，H桥的驱动能力几乎将电流测量范围加倍。H桥驱动电路能够为传感器补偿线圈提供双向的驱动电流，使得补偿线圈能够产生更强的磁场，从而能够测量更大范围的电流。这种扩展的电流测量范围使得DRV411能够满足不同应用场景的需求，无论是小电流的精密测量还是大电流的工业应用，都能提供准确的测量结果。

（四）精密差分放大器

DRV411内置了精密差分放大器，具有以下优异特性：

1. 低偏移和漂移：差分放大器的偏移电压最大值为100μV，漂移最大值为2μV/°C。这意味着在不同的温度条件下，差分放大器的输出偏移非常小，能够保证电流测量的准确性。

2. 高系统带宽：系统带宽达到200kHz，能够快速响应电流的变化，适用于高频电流测量和动态电流监测。

3. 高精度输出：精密差分放大器能够准确放大霍尔传感器输出的微弱信号，提供高精度的电流测量结果。

（五）精密基准

DRV411内置了精密基准电压源，具有以下特点：

1. 高精度：基准电压的精度最大值为0.2%，能够为整个电路提供稳定的参考电压，保证电流测量的准确性。

2. 低漂移：基准电压的漂移最大值为50ppm/°C，在不同的温度条件下，基准电压的变化非常小，进一步提高了电流测量的稳定性。

3. 可选择的输出电压：可通过引脚选择输出电压，在由5V电源供电时支持2.5V输出，以及用于3.3V传感器的1.65V输出，方便与不同的电路系统进行接口。

（六）超限和错误标志

DRV411提供了超限和错误标志功能，能够实时监测电流测量过程中的异常情况。当测量电流超过设定的阈值或电路出现故障时，DRV411会通过相应的引脚输出标志信号，提醒用户及时处理异常情况，保证系统的安全运行。

（七）宽电源电压范围和低功耗

DRV411的电源电压范围为2.7V至5.5V，能够适应不同的电源环境。同时，其静态电流仅为6mA，具有较低的功耗，适合在电池供电或对功耗有严格要求的应用场景中使用。

（八）多种封装形式和耐热增强设计

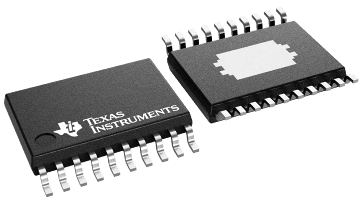

DRV411采用了4mm x 4mm四方扁平无引线封装（QFN）和薄型小尺寸封装（TSSOP） - 20 PowerPAD两种封装形式。PowerPAD设计能够有效提高器件的散热性能，使得DRV411能够在较高的功率密度下工作。同时，DRV411可在 - 40°C至 + 125°C的完全扩展工业用温度范围内运行，具有较高的可靠性和稳定性。

三、DRV411的工作原理

（一）霍尔传感器工作原理

霍尔传感器是基于霍尔效应原理工作的。当电流通过霍尔元件时，如果在垂直于电流方向上施加一个磁场，那么在霍尔元件的两侧会产生一个电势差，这个电势差就是霍尔电压。霍尔电压的大小与电流、磁场强度以及霍尔元件的灵敏度有关。在电流传感器中，被测电流通过一次绕组产生磁场，霍尔元件检测这个磁场并输出相应的霍尔电压，霍尔电压的大小反映了被测电流的大小。

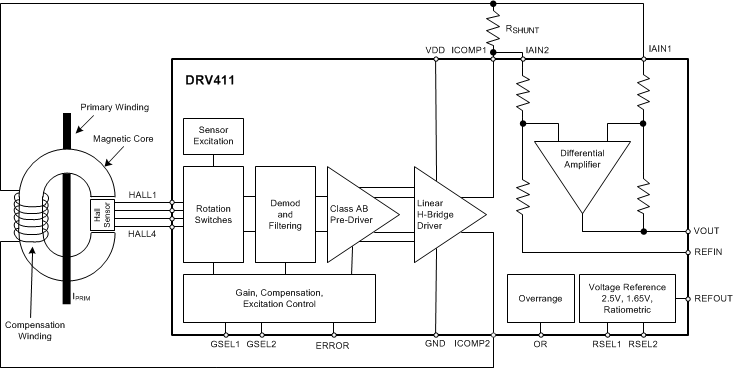

（二）DRV411的信号调理过程

1. 霍尔传感器激发：DRV411为霍尔传感器提供精密的激发电流，采用旋转电流激发技术，周期性地改变激发电流的方向，消除霍尔传感器的偏移和偏移漂移。

2. 霍尔电压检测：霍尔传感器输出的霍尔电压非常微弱，DRV411通过精密差分放大器对霍尔电压进行放大和调理，提高信号的信噪比。

3. 补偿线圈驱动：DRV411根据放大后的霍尔电压信号，通过H桥驱动电路为补偿线圈提供相应的驱动电流。补偿线圈产生的磁场与一次绕组产生的磁场方向相反，当两个磁场平衡时，霍尔传感器输出的霍尔电压为零。通过测量补偿线圈中的电流，就可以得到被测电流的大小。

4. 输出信号生成：DRV411将补偿线圈中的电流信号转换为电压信号，并通过精密差分放大器进行进一步放大和调理，生成最终的输出信号。输出信号可以通过引脚选择不同的电压模式，以适应不同的应用需求。

四、DRV411的应用领域

（一）闭环电流传感器模块

DRV411是闭环电流传感器模块的核心信号调理芯片。在闭环电流传感器中，DRV411能够精确测量一次绕组中的电流，并通过补偿线圈实现磁场的平衡，提高电流测量的精度和线性度。闭环电流传感器广泛应用于电力电子、工业自动化、新能源等领域，如电机控制、电源管理、光伏逆变器等。

（二）直流和交流电流测量

DRV411能够测量直流和交流电流，具有宽的电流测量范围和高精度。在直流电流测量中，DRV411可以准确测量电池充电电流、电源输出电流等；在交流电流测量中，DRV411能够适应不同频率的交流信号，实现对电机电流、电网电流等的实时监测。

（三）工业自动化

在工业自动化领域，DRV411可用于各种电流监测和控制应用。例如，在机器人控制中，DRV411可以测量电机驱动电流，实现对机器人运动的精确控制；在生产线中，DRV411可以监测设备的运行电流，及时发现设备故障和异常情况，提高生产效率和设备可靠性。

（四）电力电子

在电力电子领域，DRV411可用于开关电源、逆变器等设备中。在开关电源中，DRV411可以测量输入和输出电流，实现对电源的过流保护和功率控制；在逆变器中，DRV411可以监测电机电流，实现对电机的矢量控制和高效运行。

（五）新能源领域

在新能源领域，DRV411可用于光伏发电、风力发电等系统中。在光伏发电系统中，DRV411可以测量光伏阵列的输出电流，实现对光伏发电的最大功率点跟踪（MPPT）控制；在风力发电系统中，DRV411可以监测发电机电流，实现对风力发电机组的运行控制和保护。

五、DRV411的设计要点

（一）霍尔元件的选择和匹配

DRV411针对对称霍尔元件进行了优化设计，因此在选择霍尔元件时，应尽量选择与DRV411匹配的型号，如AKM的HW - 322、HW - 302等。同时，应注意霍尔元件的灵敏度、线性度、温度特性等参数，确保霍尔元件的性能能够满足应用需求。

（二）补偿线圈的设计

补偿线圈的设计对闭环电流传感器的性能至关重要。补偿线圈的匝数、线径、磁芯材料等参数应根据被测电流的范围和精度要求进行合理选择。同时，应注意补偿线圈的布局和安装，避免产生电磁干扰和漏磁场，影响电流测量的准确性。

（三）电源设计

DRV411的电源电压范围为2.7V至5.5V，在设计电源电路时，应确保电源电压的稳定性和纹波系数符合要求。同时，应注意电源的滤波和去耦，减少电源噪声对DRV411的影响。

（四）散热设计

DRV411采用了PowerPAD封装设计，能够有效提高器件的散热性能。但在实际应用中，仍需根据器件的功耗和工作环境进行合理的散热设计。例如，可以采用散热片、风扇等散热措施，确保DRV411在高温环境下能够正常工作。

（五）电磁兼容设计

在电流传感器应用中，电磁干扰是一个常见的问题。为了确保DRV411的正常工作，应采取有效的电磁兼容设计措施。例如，可以采用屏蔽电缆、滤波器、磁环等措施，减少外部电磁干扰对DRV411的影响；同时，应注意DRV411的布局和布线，避免产生内部电磁干扰。

六、DRV411的发展趋势

（一）高集成度

随着集成电路技术的不断发展，DRV411将朝着更高集成度的方向发展。未来的DRV411可能会集成更多的功能模块，如模数转换器（ADC）、数字信号处理器（DSP）等，实现电流测量的数字化和智能化。

（二）低功耗

在能源紧张和环保意识增强的背景下，低功耗设计将成为DRV411发展的重要趋势。未来的DRV411将采用更先进的制造工艺和电路设计技术，进一步降低功耗，提高能源利用效率。

（三）高精度和高可靠性

随着工业自动化、新能源等领域对电流测量精度和可靠性的要求不断提高，DRV411将不断提高测量精度和可靠性。未来的DRV411将采用更精密的传感器技术和信号调理技术，减少测量误差，提高系统的稳定性和可靠性。

（四）多功能化

未来的DRV411将不仅具备电流测量功能，还将集成更多的功能，如电压测量、温度测量、故障诊断等，实现多功能化。这将为用户提供更全面的监测和控制解决方案，提高系统的集成度和性价比。

七、总结

DRV411作为一款专为闭环电流传感器模块设计的霍尔效应磁传感器信号调理集成电路，具有众多优异的特性和广泛的应用领域。其针对对称霍尔元件的优化设计、旋转电流霍尔传感器激发技术、扩展的电流测量范围、精密差分放大器和基准电压源等特点，使得DRV411能够提供高精度、高稳定性的电流测量解决方案。在工业自动化、电力电子、新能源等领域，DRV411发挥着重要的作用，为系统的安全运行和高效控制提供了有力保障。随着集成电路技术的不断发展，DRV411将朝着高集成度、低功耗、高精度和高可靠性、多功能化等方向发展，为用户提供更优质的产品和服务。
