LMP91050适用于非色散红外 (NDIR) 传感应用的可配置AFE详解

一、引言

非色散红外（NDIR）传感技术在众多领域有着广泛的应用，如需求控制通风、建筑监测、汽车二氧化碳座舱控制、汽车酒精检测、工业安全与保障以及温室气体和氟利昂检测等。在NDIR传感系统中，传感器模拟前端（AFE）起着至关重要的作用，它负责准确采集和处理传感器信号，为后续的数据分析和决策提供可靠的基础。LMP91050作为一款专为NDIR传感应用优化的可配置AFE，凭借其丰富的特性和出色的性能，为电子工程师在设计相关系统时提供了高效的解决方案。

二、LMP91050概述

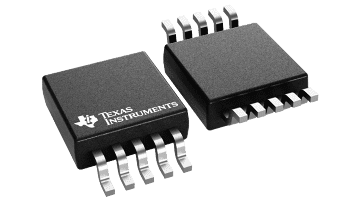

LMP91050是德州仪器（TI）推出的一款可编程集成传感器模拟前端，专为热电堆传感器优化，适用于NDIR传感应用。它为传感器和微控制器之间提供了完整的信号路径解决方案，能够生成与热电堆电压成比例的输出电压。该器件具有高度的可编程性，可通过单一设计支持多种热电堆传感器，避免了设计多个复杂分立式解决方案的麻烦，显著缩短了开发时间。

三、LMP91050的关键特性与规格

（一）可编程增益放大器（PGA）

LMP91050的PGA提供了灵活的增益设置，以满足不同灵敏度热电堆传感器的需求。它具有低增益和高增益两种模式，低增益范围为167 V/V - 1335 V/V，高增益范围为1002 V/V - 7986 V/V，每种模式有四个可编程增益设置。在低增益模式下，第一级提供42 V/V的增益，允许最大输入信号达±12 mV；高增益模式下，输入信号参考内部生成的VCM电压，应在±2 mV以内。这种多增益设置使得工程师可以根据具体应用场景和传感器特性，精确调整信号放大倍数，确保输出信号在合适的范围内。

（二）暗信号偏移消除

在实际应用中，热电堆传感器会产生暗信号，这种暗信号会随着温度的变化而变化，从而影响系统的准确性。LMP91050通过内部DAC调整输出电压的直流偏移，补偿暗信号。具体操作是先测量暗信号，然后编程DAC进行调整，再测量暗信号的残余量，以便在微控制器内进行进一步的信号处理。其低输出偏移电压温度漂移（TCVOS）确保了系统在不同温度下的准确性，例如在增益为1002 V/V时，输出失调漂移为每摄氏度1.2mV。

（三）支持外部滤波

为了有效去除带外噪声，提高信号质量，LMP91050支持外部滤波。可通过专用引脚A0和A1进行额外的信号滤波，选择高通、低通或带通滤波器。当EXT_FILT = 1时，可连接外部滤波器，根据具体应用需求选择合适的滤波模式和参数，进一步优化信号特性。

（四）共模发生器和8位DAC

LMP91050的共模电压可编程为1.15 V或2.59 V，增加了输出动态范围。不过，不建议在3.3 V电源下使用2.59 V的VCM。8位DAC用于调整输出偏移，使采样信号在ADC满量程输入范围内居中，从而优化ADC的使用，提高系统的分辨率和精度。

（五）关键规格参数

LMP91050具有出色的性能指标，其工作电压范围为2.7 V - 5.5 V，能够适应不同的电源环境。在0.1 Hz - 10Hz频率范围内，噪声仅为0.1μVRMS，保证了信号的纯净度。最大增益漂移为100 ppm/℃，相位延迟漂移为500 ns，这些参数确保了系统在不同条件下的稳定性和可靠性。其工作温度范围为 -40℃到105℃，宽泛的工作温度使其能够应用于各种恶劣环境。

四、LMP91050的工作原理

（一）信号采集与放大

热电堆传感器将红外辐射转换为微弱的电压信号，该信号输入到LMP91050的PGA。根据传感器的灵敏度和应用需求，通过SPI接口配置PGA的增益模式和增益值，对输入信号进行放大。例如，对于灵敏度较低的传感器，可选择高增益模式并进行相应的增益设置，以使输出信号达到合适的幅度。

（二）暗信号处理

在信号采集过程中，暗信号会叠加在有用信号上。LMP91050首先测量暗信号的大小，然后利用内部DAC产生一个与暗信号大小相等、方向相反的偏移电压，将其加到信号路径中，从而消除暗信号的影响。经过暗信号处理后，输出信号更加准确，能够真实反映传感器的测量结果。

（三）滤波处理

为了进一步提高信号质量，LMP91050支持外部滤波。根据实际应用中的噪声特性，选择合适的高通、低通或带通滤波器连接到专用引脚A0和A1。滤波器可以去除带外噪声，保留有用信号的频率成分，使输出信号更加平滑和稳定。

（四）共模电压调整与输出

LMP91050的共模发生器产生可编程的共模电压（1.15 V或2.59 V），为传感器提供合适的共模电平。同时，8位DAC根据需要调整输出偏移，使采样信号在ADC满量程输入范围内居中。最终，经过处理和调整的信号从OUT引脚输出，供后续的ADC进行模数转换和数据处理。

五、LMP91050的应用领域

（一）需求控制通风

在建筑物中，精确监测室内空气质量对于实现智能通风控制至关重要。LMP91050可与NDIR气体传感器配合使用，实时监测室内二氧化碳等气体的浓度。根据气体浓度的变化，系统可以自动调节通风设备的运行，确保室内空气质量始终保持在良好水平，同时降低能源消耗。

（二）建筑监测

LMP91050可用于实时监测建筑物内的各种气体浓度，如一氧化碳、甲烷等有害气体。通过对这些气体浓度的监测，及时发现潜在的安全隐患，保障建筑物内人员的生命安全和财产安全。例如，在停车场等场所，监测一氧化碳浓度可以防止因汽车尾气积聚而导致的一氧化碳中毒事故。

（三）汽车二氧化碳座舱控制

在汽车内部，维持合适的二氧化碳浓度对于提升驾乘舒适度非常重要。LMP91050结合NDIR传感器，能够准确测量车内二氧化碳浓度，并将数据反馈给汽车的空调系统。空调系统根据测量结果自动调节通风量，保持车内空气清新，为乘客提供一个舒适的驾乘环境。

（四）汽车酒精检测

为了保障行车安全，快速准确检测驾驶员酒精含量是必要的。LMP91050可用于汽车酒精检测系统，与NDIR酒精传感器配合，实时监测驾驶员呼出气体中的酒精浓度。一旦检测到酒精含量超标，系统会及时发出警报，阻止驾驶员驾车，从而有效预防酒驾事故的发生。

（五）工业安全与保障

在工业环境中，存在着各种有害气体，如硫化氢、氨气等。LMP91050可应用于工业安全监测系统，对这些有害气体进行实时监测。当气体浓度超过安全阈值时，系统会立即发出警报，提醒工作人员采取相应的防护措施，预防事故的发生，保障工业生产的安全进行。

（六）温室气体和氟利昂检测平台

随着环境保护意识的增强，对温室气体和氟利昂等物质的监测越来越重要。LMP91050可用于构建温室气体和氟利昂检测平台，与高精度的NDIR传感器结合，准确测量这些气体的浓度。通过对监测数据的分析，可以为环境保护和工业生产中的气体排放控制提供科学依据，助力实现可持续发展目标。

六、LMP91050的编程与配置

（一）SPI接口

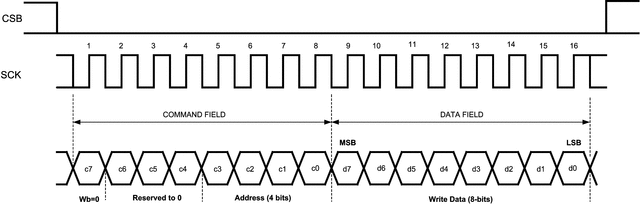

LMP91050通过SPI接口进行编程和配置，SPI接口具有高速、可靠的特点，能够实现与微控制器或其他逻辑设备的高效通信。SPI接口包括CSB（片选）、SCLK（时钟）和SDIO（数据输入/输出）等引脚，通过这些引脚的协同工作，完成对LMP91050内部寄存器的读写操作。

（二）寄存器配置

LMP91050的SPI接口寄存器组织为可单独寻址的字节长寄存器，每个寄存器具有唯一地址。通过向这些寄存器写入相应的数据，可以配置PGA的增益模式和增益值、启用或禁用外部滤波、调整输出偏移、设置共模电压等参数。例如，要设置PGA的增益，可以通过SPI接口向相应的增益控制寄存器写入特定的增益代码。

（三）编程步骤

在进行LMP91050的编程时，首先需要初始化SPI接口，设置合适的时钟频率和通信模式。然后，根据具体的应用需求，确定需要配置的参数，如增益、滤波模式、共模电压等。接下来，按照寄存器的地址和数据格式，通过SPI接口依次向相应的寄存器写入配置数据。在写入数据后，可以进行读取操作，验证配置是否正确。最后，将配置好的LMP91050应用到NDIR传感系统中，进行实际的信号采集和处理。

七、LMP91050的典型应用电路设计

（一）电路组成

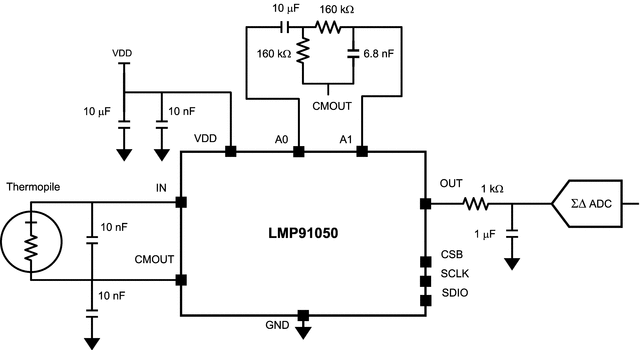

一个典型的LMP91050 NDIR传感应用电路主要包括热电堆传感器、LMP91050 AFE、级间滤波器、ADC以及微控制器等部分。热电堆传感器负责将红外辐射转换为电压信号；LMP91050对传感器信号进行放大、滤波和偏移调整等处理；级间滤波器进一步去除信号中的噪声；ADC将模拟信号转换为数字信号；微控制器对数字信号进行数据处理和分析，并根据处理结果控制相应的设备。

（二）元件选型与参数设置

在选择热电堆传感器时，需要考虑其灵敏度、响应时间、光谱响应范围等参数，以确保能够满足具体应用的需求。对于级间滤波器，根据信号的频率特性和噪声情况，选择合适的高通、低通或带通滤波器，并确定其截止频率等参数。ADC的选择要考虑其分辨率、采样速率、输入范围等参数，使其能够准确采集LMP91050输出的信号。在参数设置方面，根据热电堆传感器的特性，合理配置LMP91050的PGA增益、共模电压等参数，使热电堆的预期动态范围在ADC满量程范围内居中，并补偿信号路径中滤波器的损耗。

（三）电路布局与布线

在进行电路布局时，应尽量将LMP91050与其他相关元件靠近放置，特别是连接到VDD的旁路电容器，以减少噪声干扰。电源线路应进行适当的旁路处理，确保电源稳定。如果使用开关电源，可能需要额外的滤波措施。信号线路应避免与其他干扰源平行走线，必要时可采用屏蔽线进行传输。合理的布局和布线有助于提高系统的抗干扰能力，保证信号的准确采集和处理。

八、LMP91050的评估与测试

（一）评估平台

德州仪器提供了LMP91050SDEVAL评估板，该评估板组装好了LMP91050，并附有用户指南，既可独立使用，也可用作传感器AFE评估平台的一部分。通过使用评估板，工程师可以在实验室环境中轻松、准确地评估LMP91050的性能，验证其是否满足设计要求。

（二）测试方法

在进行LMP91050的测试时，可以采用多种方法。例如，使用信号发生器产生不同幅度和频率的模拟信号，模拟热电堆传感器的输出信号，将其输入到LMP91050的输入引脚，然后通过示波器或逻辑分析仪观察LMP91050的输出信号，检查其增益、偏移、滤波等性能指标是否符合设计要求。还可以结合实际的NDIR传感器，构建完整的测试系统，对LMP91050在实际应用中的性能进行测试和评估。

（三）数据分析与优化

对测试过程中采集到的数据进行分析，评估LMP91050的性能表现。如果发现性能不满足要求，可以根据分析结果对电路参数、编程配置等进行优化调整。例如，如果发现输出信号的噪声较大，可以检查滤波器的参数设置是否合理，或者调整LMP91050的外部滤波模式；如果发现增益不准确，可以重新配置PGA的增益设置。通过不断的数据分析和优化，使LMP91050的性能达到最佳状态。

九、结论

LMP91050作为一款专为NDIR传感应用优化的可配置AFE，凭借其丰富的特性、出色的性能和灵活的可编程性，在需求控制通风、建筑监测、汽车电子、工业安全与保障以及环境保护等众多领域有着广泛的应用前景。通过深入了解LMP91050的关键特性、工作原理、应用领域、编程配置、电路设计以及评估测试等方面的内容，电子工程师可以充分发挥其优势，设计出高精度、高可靠性的NDIR传感系统，为各个领域的发展提供有力的技术支持。
