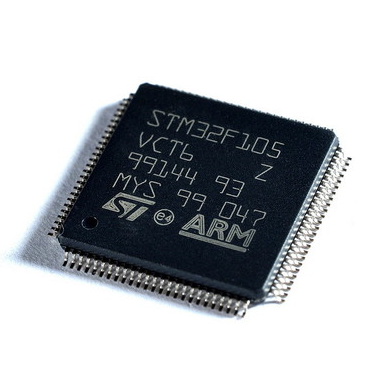

STM32F105的参数

　　STM32F105属于STM32 F1系列微控制器，基于ARM Cortex-M3内核，具有32位处理能力，其核心参数决定了其在嵌入式系统中的性能和适用范围。STM32F105的主频最高可达72MHz，能够提供较强的处理能力，满足多数实时控制和数据处理需求。芯片内部集成的闪存容量从64KB到256KB不等，SRAM容量从8KB到64KB，可根据应用需求灵活选择不同型号。闪存用于程序存储，SRAM用于数据缓存和运行时临时存储，支持高效的数据读写。

　　电源参数方面，STM32F105的工作电压范围为2.0V至3.6V，适合多种低功耗应用。其静态电流消耗低，在待机模式下可达到微安级别，配合多种低功耗模式，可实现长时间电池供电的应用。芯片内部集成了多种时钟源，包括内部高速振荡器（HSI）、内部低速振荡器（LSI）及外部高速/低速振荡器（HSE/LSE），支持灵活的系统时钟配置。

　　在外设方面，STM32F105功能丰富。它提供最多3个USART接口、3个SPI接口、2个I²C接口、1个CAN接口及多路ADC（12位，最大16通道）和DAC（12位，2通道），可实现多样化的数据采集与通信功能。此外，还具有多路通用定时器和高级定时器，支持PWM输出、输入捕获和定时中断，满足复杂控制需求。芯片还支持DMA（直接存储器访问）功能，提高数据传输效率，减少CPU负担。

　　封装类型方面，STM32F105提供LQFP和BGA等多种封装，适用于不同尺寸和散热要求的应用。工作温度范围为-40℃至85℃，符合工业级标准。安全与调试方面，芯片支持JTAG/SWD调试接口，并提供看门狗定时器（IWDG和WWDG），提高系统可靠性。

　　STM32F105以其高主频、丰富的存储资源、灵活的低功耗特性、强大的外设接口和多种封装形式，成为嵌入式系统开发中性能均衡、功能全面的微控制器选择，适用于工业控制、汽车电子、通信设备及消费类电子等多种应用场景。

　　STM32F105的工作原理

　　STM32F105是一款基于ARM Cortex-M3内核的32位微控制器，其工作原理可以从核心处理、存储系统、外设交互和中断控制等方面理解。Cortex-M3内核是一个高性能、低功耗的处理器，具备哈佛架构，指令和数据存储分离，使指令执行与数据访问可以同时进行，从而提升系统运行效率。STM32F105通过主频最高可达72MHz的处理能力，执行程序存储在内部闪存中的指令，实现对外设和系统功能的控制。

　　芯片的工作依赖系统时钟，它可以使用内部高速振荡器（HSI）、外部高速晶振（HSE）或者低速振荡器（LSI/LSE）作为时钟源，通过时钟控制模块分配时钟信号到CPU内核、总线和各类外设，从而保证各部分协调运作。处理器通过总线结构与闪存、SRAM及各类外设进行数据交换，其中DMA（直接存储器访问）功能可以在外设与存储器之间直接传输数据，减轻CPU负担，提高数据处理效率。

　　STM32F105内置丰富的外设，包括USART、SPI、I²C、CAN、ADC、DAC、定时器等。微控制器通过配置寄存器对外设进行初始化和控制，实现数据采集、信号输出或通信传输。例如，ADC模块可以将模拟信号转换为数字信号供CPU处理，而DAC模块则将数字信号转换为模拟输出。定时器模块提供精准的时间控制和PWM波形输出，适用于电机控制、灯光调节等场景。

　　中断机制是STM32F105工作原理的重要组成部分。微控制器通过中断控制器（NVIC）管理外设或系统事件的响应，实现实时处理。外设事件或系统异常触发中断，CPU暂停当前任务，执行中断服务程序，然后恢复原任务，实现高效的事件驱动控制。芯片还提供看门狗定时器，确保系统在异常状态下能够自动复位，提高系统可靠性。

　　STM32F105通过ARM Cortex-M3内核的高速处理能力、灵活的时钟系统、丰富的外设接口和完善的中断机制，实现对各种嵌入式应用的精确控制和高效运算。它的工作原理体现了处理器核心、存储系统和外设协同运作的嵌入式控制逻辑，使其广泛应用于工业、汽车、通信和消费电子领域。

　　STM32F105的作用

　　STM32F105作为STM32系列的高性能32位微控制器，其作用主要体现在嵌入式系统的核心控制与数据处理方面。作为系统的“大脑”，STM32F105通过执行存储在闪存中的程序，对外部传感器、执行器及通信模块进行精确控制，实现自动化、智能化功能。它在工业控制、汽车电子、通信设备及消费电子等领域均有广泛应用。

　　在工业控制系统中，STM32F105可通过其丰富的定时器、ADC和DAC接口，实现对传感器数据的采集、信号处理及执行器控制。例如，在温控或电机控制系统中，微控制器可以实时读取温度、电流或电压信号，经过计算后输出PWM信号或控制指令，实现精确控制和闭环反馈。其高速处理能力保证了系统的实时性，确保工业设备的稳定运行。

　　在通信领域，STM32F105通过集成的USART、SPI、I²C和CAN接口，实现与其他微控制器、传感器模块或上位机的高速数据传输。它可以作为主控芯片处理多路通信信号，支持复杂协议的解析与处理，满足车载网络、工业总线或智能家居系统的需求。此外，芯片内置DMA功能，可在不占用CPU资源的情况下完成数据传输，提高系统效率。

　　在消费电子领域，STM32F105可实现多功能设备控制，如智能家电、手持设备或可穿戴设备。其低功耗特性和多种休眠模式，使设备能够长时间工作而无需频繁充电。通过定时器、PWM和DAC输出，STM32F105可以控制电机、音频信号或LED显示，实现丰富的用户交互体验。

　　STM32F105的核心作用是作为嵌入式系统的处理中心，提供高速运算、外设控制和通信接口，完成从数据采集、处理到控制输出的全流程任务。它以高性能、低功耗、丰富接口和强大功能，为工业自动化、智能设备和通信系统提供可靠的控制和运算支持，是现代嵌入式应用中不可或缺的重要组件。

　　STM32F105的特点

　　STM32F105作为STM32 F1系列的高性能32位微控制器，具有多方面的显著特点，使其在嵌入式系统设计中非常受欢迎。首先，它基于ARM Cortex-M3内核，主频最高可达72MHz，具备强大的处理能力和高效的实时响应能力。Cortex-M3内核支持哈佛架构和Thumb-2指令集，使指令执行与数据访问并行进行，提高了系统整体性能。

　　STM32F105具有丰富的存储资源。芯片提供64KB到256KB的闪存容量，用于程序存储，同时配备8KB至64KB的SRAM，用于数据缓存和运算。存储容量可根据应用需求灵活选择，满足从简单控制到复杂运算的多种应用场景。芯片内部还集成EEPROM，方便长期存储关键数据。

　　STM32F105在外设接口方面非常全面。它内置多个USART、SPI、I²C接口以及CAN总线接口，支持多种通信协议，可与传感器、执行器和其他微控制器高效互联。其ADC模块为12位，支持多达16路输入，DAC模块为12位双通道，适合模拟信号的采集和输出。此外，多路通用定时器和高级定时器支持PWM输出、输入捕获和事件计数，满足精密控制需求。

　　低功耗特性是STM32F105的另一大优势。芯片工作电压范围为2.0V至3.6V，支持多种低功耗模式，如睡眠、停止和待机模式，静态电流消耗极低，可延长电池供电设备的工作时间。这使其在便携式设备和工业控制系统中表现尤为出色。

　　STM32F105具备高度可靠性和安全性。芯片支持看门狗定时器（IWDG和WWDG），可在系统异常时自动复位，提高系统稳定性。JTAG/SWD调试接口方便开发调试，工业级工作温度范围（-40℃至85℃）满足复杂环境要求。

　　STM32F105以高性能Cortex-M3内核、丰富存储、全面外设接口、低功耗设计和高可靠性为主要特点，使其成为工业控制、汽车电子、通信设备和消费电子等领域的理想微控制器选择。

　　STM32F105的应用

　　STM32F105作为STM32系列高性能32位微控制器，凭借其强大的处理能力、丰富的外设接口和低功耗特性，在各类嵌入式系统中得到了广泛应用。其应用领域主要涵盖工业控制、汽车电子、通信设备以及消费电子产品等多个方面。

　　在工业控制领域，STM32F105常用于自动化控制系统、智能仪器及数据采集系统。通过其内置的ADC、DAC和多路定时器，微控制器能够实现精确的传感器数据采集和输出控制。例如，在电机控制系统中，STM32F105可以实时采集电流、电压和转速信号，经过计算处理后输出PWM信号，实现闭环控制，从而保证设备高效、稳定运行。在智能测控仪器中，它可处理大量数据并控制显示或报警系统，提高生产过程的自动化水平。

　　在汽车电子领域，STM32F105可用于车载网络控制和传感器数据处理。借助其CAN接口和多串口通信能力，微控制器能够实现车内多个电子模块的数据交互，如发动机管理系统、车身电子系统及信息娱乐系统等。同时，其低功耗和高可靠性特性保证了在复杂车载环境下的稳定运行。

　　在通信设备中，STM32F105可作为核心控制芯片处理多路数据传输。通过SPI、I²C、USART接口，它可以实现与无线模块、传感器模块及上位机的高效通信。内置DMA功能提高数据传输效率，使通信系统具备低延迟、高稳定性的特点，适用于工业总线、智能家居控制以及物联网设备。

　　在消费电子领域，STM32F105被广泛应用于智能家电、便携式设备和可穿戴产品中。它通过PWM、定时器和DAC输出控制电机、音频和显示设备，实现丰富的人机交互体验。同时，低功耗特性和多种休眠模式延长了设备的电池寿命，使用户体验更加持久和稳定。

　　STM32F105凭借其高性能、丰富接口和可靠性，在工业控制、汽车电子、通信设备及消费电子等领域发挥着核心作用，为各类智能系统提供精确控制、实时运算和高效通信的能力，是嵌入式应用中非常重要的微控制器选择。

　　stm32f105能替代哪些型号

　　STM32F105的详细型号及可替代型号

　　STM32F105属于STM32 F1系列的高性能微控制器，基于ARM Cortex-M3内核，主频可达72MHz，广泛应用于工业控制、汽车电子和通信设备等领域。STM32F105系列根据存储容量、封装类型及外设组合的不同，细分为多个型号，以满足不同应用场景的需求。主要型号包括：

　　STM32F105RBT6：该型号具有128KB闪存和20KB SRAM，封装为LQFP64，适合中等复杂度的嵌入式应用。

　　STM32F105RCT6：拥有256KB闪存和64KB SRAM，封装为LQFP64或LQFP100，适合对存储和数据处理要求较高的系统。

　　STM32F105RB：128KB闪存，20KB SRAM，封装为LQFP64，适用于工业控制和智能仪器。

　　STM32F105RC：256KB闪存，64KB SRAM，LQFP64封装，适用于复杂控制系统和高性能通信设备。

　　STM32F105VB：128KB闪存，20KB SRAM，封装为LQFP100，提供更多I/O引脚，适合需要更多接口的应用。

　　STM32F105VC：256KB闪存，64KB SRAM，LQFP100封装，适合大型系统和多通信接口的需求。

　　STM32F105ZB/ ZC：提供高达256KB闪存和64KB SRAM，封装为LQFP144，适合复杂工业系统或多功能控制板。

　　这些型号在闪存容量、SRAM容量、封装形式和I/O引脚数量上有所不同，使开发者可以根据应用需求选择最合适的型号。例如，如果应用需要更多的I/O口和外设接口，可以选择LQFP100或LQFP144封装型号；如果对系统规模和功能要求较高，则可选高容量闪存和SRAM型号。

　　在实际应用中，STM32F105可以替代部分STM32 F1系列和其他厂商的微控制器型号。其可替代性主要基于内核架构、外设接口兼容性以及性能匹配。以下是一些常见的可替代型号情况：

　　STM32 F1系列其他型号：

　　STM32F103系列：STM32F105与STM32F103在内核、主频、指令集和外设类型上高度兼容。对于多数应用场景，STM32F105可以直接替代STM32F103C8、STM32F103RB或STM32F103VC等型号。不同之处在于F105增加了对CAN总线和USB接口的支持，更适合多通信接口的应用。

　　STM32F101/ STM32F102系列：在I/O接口和存储容量匹配时，STM32F105也可以替代这些型号，实现更高性能的升级。

　　其他厂商的ARM Cortex-M3 MCU：

　　NXP LPC17xx系列：部分LPC1768或LPC1769型号在处理能力和外设数量上与STM32F105相近。通过引脚重映射和软件适配，STM32F105可以在部分工业控制和通信应用中替代这些型号。

　　Atmel SAM3X系列：在类似的接口和主频需求下，STM32F105可以替代SAM3X8E等型号，尤其在PWM输出、ADC采集和CAN通信应用中具有优势。

　　USB与CAN接口需求升级：STM32F105相比STM32F103增加了对CAN和USB FS接口的支持，因此在原本使用STM32F103但需要增加车载CAN总线或USB通信功能的应用中，STM32F105是理想升级选择。

　　多接口和高I/O需求场景：STM32F105的多封装型号（如LQFP100、LQFP144）提供更多I/O口，可替代原本使用LQFP64封装且I/O不足的STM32 F1系列微控制器，适用于复杂工业控制板或多传感器采集系统。

　　STM32F105的可替代范围主要包括STM32 F1系列中低至中端型号，以及部分其他厂商的Cortex-M3 MCU。通过其高主频、高存储容量、丰富外设和多封装选项，STM32F105能够在功能、性能和接口上满足多种升级和替代需求，为工业控制、汽车电子、通信系统及智能设备提供灵活可靠的解决方案。它的兼容性和扩展性使开发者在系统设计和产品迭代中具有更大灵活性，同时降低了硬件和软件重设计的成本。
