in5822的参数

　　型号与封装

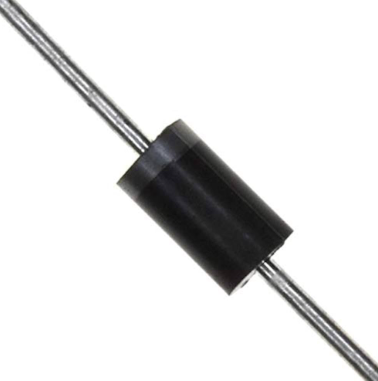

　　1N5822 属于 肖特基整流二极管（Schottky Barrier Rectifier），采用轴向 DO‑201AD 封装，具有两个引脚（阳极与阴极）。肖特基二极管的特点是正向压降低、开关速度快，适合整流与高频应用。

　　电气参数

　　最大重复反向电压（VRRM）：40 V — 表示当二极管处于反向偏置时，最高可承受 40 伏特的电压而不会击穿。

　　平均整流电流（IO）：3 A — 表示在正常工作条件下可持续通过的平均电流约 3 安培，这对于中等功率整流电路非常实用。

　　非重复峰值浪涌电流（IFSM）：约 80 A（8.3 ms 单周期）— 表示在短时冲击条件下二极管可以承受高达 80 安培的突发电流。

　　正向电压降（VF）：约 ~0.50 V @ 3 A — 这比普通硅二极管（典型 ~0.7 V 以上）更低，有助于降低能量损耗。

　　反向漏电流（IR）：典型值为几百微安级（如 ~500 µA @ 40 V），表示在反向偏置时会有微弱泄漏电流。频率与开关

　　肖特基二极管本质上具有很短的恢复时间，因此在高频开关电源和 DC‑DC 转换器中应用广泛。虽然标准数据表不总是显示确切的反向恢复时间（trr），但其快速切换的特性明显优于普通 PN 结整流二极管。

　　温度范围

　　1N5822 的工作结温范围一般是 –65 °C 至 +125 °C，存储温度范围可扩展到 –65 °C 至 +150 °C，这意味着它能在较宽温度条件下保持可靠性。

　　电容与热特性

　　结电容（Cj）：典型约为 190 pF（在 4 V、1 MHz 条件下），这是一种肖特基二极管常见的寄生参数，会影响高频性能。

　　热阻：不同厂家给出的热阻（如 RθJA）会有差异，通常用于计算温升与散热需求。应用场景

　　综上参数，1N5822 适合于 开关电源整流、DC‑DC 转换器、感性负载整流与极性/反向保护等功率电子场景，尤其在需低正向压降与高频性能的电路中更显优势。

　　IN5822 的工作原理

　　IN5822 是一种典型的 肖特基整流二极管（Schottky Barrier Diode），其核心工作原理与普通硅 PN 结二极管不同，主要体现在 金属–半导体结（Metal-Semiconductor Junction） 的形成。传统二极管由 P 型和 N 型半导体构成，通过 PN 结实现单向导电，而肖特基二极管则由金属（如铬、钼或镍）与 N 型半导体直接接触形成肖特基势垒，从而实现电子从 N 型半导体向金属单向流动，而阻止反向流动的特性。

　　在正向导通时，当阳极接正电压、阴极接负电压，电子能够克服肖特基势垒，从 N 型半导体流向金属端，形成电流。这时，IN5822 的正向压降通常在 0.45~0.55V 左右，比普通硅二极管（约 0.7V）低，这意味着通过二极管时能量损耗更小，发热更低。因此，在高频整流和低压电源电路中，肖特基二极管可以显著提高效率。

　　在反向偏置时，阴极接正电压、阳极接负电压，金属–半导体界面形成高势垒，阻止电子从金属流入半导体，二极管几乎不导电，只允许极微小的反向漏电流流过，一般在微安级范围。由于肖特基结缺少传统 PN 结的载流子存储效应，因此其 反向恢复时间（trr）极短，几乎可以忽略，这使得 IN5822 在开关电源和高频脉冲电路中能够快速响应电压变化，而不会产生明显的开关损耗。

　　IN5822 还可以承受瞬间浪涌电流（IFSM 高达 80A 左右），这在电源开机或负载突变时可以保护电路不受冲击。二极管的工作温度范围宽（–65°C 至 +125°C），保证在不同环境下依然可靠运行。

　　IN5822 的工作原理可以概括为：利用金属–半导体结的单向导电特性实现正向低压降导通，同时阻止反向电流并具备快速开关能力。其低能量损耗、高速响应和良好耐热性，使其成为开关电源、DC-DC 转换器、极性保护和高频整流等电路的理想选择。

　　IN5822 的作用

　　IN5822 是一种常用的 肖特基整流二极管，在电子电路中主要起到整流、保护和提高效率的作用。由于其采用金属–半导体结结构，相比普通硅二极管具有正向压降低、开关速度快等特点，因此在中低电压、大电流以及高频应用场合中被广泛使用。

　　IN5822 最重要的作用是整流。在交流电转直流电的过程中，二极管负责只允许电流单方向流动。IN5822 的正向压降通常只有 0.5V 左右，比普通整流二极管更低，这意味着在整流过程中能量损耗更小、发热更低。在开关电源、DC-DC 转换器的输出整流电路中，使用 IN5822 可以显著提升整体效率，特别适合低压大电流的电源设计。

　　IN5822 常用于反向保护和极性保护。在电源输入端，当电源接反时，二极管可以阻止反向电流进入后级电路，从而保护芯片、电容和其他敏感元器件不被损坏。由于肖特基二极管导通压降低，在正常供电时对系统电压影响较小，因此比普通二极管更适合做电源保护。

　　IN5822 在感性负载保护中也发挥重要作用。例如在继电器、电机或电感线圈驱动电路中，当开关器件关断时，会产生较高的反向感应电压。IN5822 常被作为**续流二极管（自由轮二极管）**使用，为感应电流提供回路，快速释放能量，抑制电压尖峰，从而保护 MOSFET、晶体管或控制芯片不被击穿。

　　IN5822 还适用于高频和快速开关电路。由于几乎没有反向恢复时间，它在高频工作条件下仍能保持良好性能，减少开关损耗和电磁干扰。再加上其可承受较大的浪涌电流和较宽的工作温度范围，使其在工业电源、消费电子和汽车电子中都非常常见。

　　IN5822 的作用可以总结为：高效整流、可靠保护以及提升电路稳定性和能效。在需要低损耗、高速度和较大电流能力的电路中，IN5822 是一种性价比很高、应用成熟的肖特基二极管选择。

　　IN5822 的特点

　　IN5822 是一款应用非常广泛的 肖特基整流二极管，在电源和功率电子电路中具有许多突出的性能特点。正是这些特点，使它在中低电压、大电流以及高频应用场合中被频繁选用。

　　正向压降低是 IN5822 最显著的特点之一。由于其采用金属–半导体结结构，而不是传统的 PN 结结构，在正向导通时所需的电压较小，通常只有 0.45～0.55V 左右。相比普通硅整流二极管约 0.7V 甚至更高的压降，IN5822 能明显降低功率损耗和发热量，这在低电压电源或高电流电路中尤为重要，有助于提高整体效率并减轻散热压力。

　　IN5822 具有开关速度快、反向恢复时间极短的特点。肖特基二极管不存在明显的少子存储效应，因此在正反向切换时几乎没有延迟。这一特性使 IN5822 非常适合用于开关电源、DC-DC 转换器以及高频整流电路，能够减少开关损耗和电磁干扰，提高系统的稳定性和可靠性。

　　IN5822 具备较大的电流承载能力和良好的浪涌耐受能力。其平均整流电流可达 3A，并且可以在短时间内承受较高的浪涌电流，适合电源启动或负载突变的工况。这使得它在实际应用中更加安全可靠，不易因瞬间电流冲击而损坏。

　　IN5822 还具有工作温度范围宽、可靠性高的特点。一般可在 –65°C 到 +125°C 的结温范围内稳定工作，适用于多种环境条件。配合常见的 DO-201 封装，机械强度好、安装方便，既适合实验和维修，也适合批量生产。

　　需要注意的是，IN5822 虽然优点明显，但其反向耐压相对有限（约 40V），同时反向漏电流相较普通硅二极管略大，因此在高电压或对漏电流要求极其严格的场合需谨慎选用。

　　IN5822 的主要特点可以概括为：低正向压降、高开关速度、较强电流能力以及良好的可靠性，使其成为开关电源、保护电路和感性负载应用中的经典肖特基二极管之一。

　　IN5822 的应用

　　IN5822 是一种典型的 肖特基整流二极管，因其正向压降低、响应速度快、电流承载能力较强，在各类电源和功率电子电路中得到广泛应用。它特别适合中低电压、大电流以及高频工作的场合，是许多工程设计中的常用器件之一。

　　在开关电源和 DC-DC 转换器中，IN5822 最常见的应用是作为输出整流二极管或续流二极管。由于肖特基二极管几乎没有反向恢复时间，能够快速跟随开关器件的导通与关断，显著降低开关损耗。同时，其较低的正向压降可以减少功率损失和发热，提高电源转换效率，因此在降压型（Buck）或反激式电源中尤为常见。

　　在电源输入保护电路中，IN5822 常被用于极性保护和反向电压保护。当电源接反或外部电压异常时，二极管可以有效阻止反向电流进入后级电路，保护芯片、电解电容以及其他敏感元器件不被损坏。相比普通硅二极管，IN5822 的导通压降低，对正常供电影响更小，更适合低压系统。

　　在感性负载驱动电路中，IN5822 经常作为**续流二极管（自由轮二极管）**使用。当继电器、马达、电磁阀或电感线圈断电时，会产生较高的反向感应电压，容易损坏驱动晶体管或 MOSFET。IN5822 为感应电流提供安全的释放通道，快速抑制电压尖峰，从而提高系统的可靠性和使用寿命。

　　IN5822 还可应用于电池供电系统和充放电电路中，例如用于防止电池反接、阻止电流反向流动，或在多路电源之间实现简单的“或”连接。其低损耗特性在电池供电设备中尤为重要，有助于延长续航时间。

　　IN5822 的应用可以概括为：高效整流、电源保护、感性负载抑制以及低压高频电路支持。凭借成熟稳定的性能和良好的性价比，IN5822 已成为电源类和功率电子设计中非常经典且实用的肖特基二极管。

　　in5822能替代哪些型号

　　一、IN5822 的具体型号与变体

　　IN5822 通常属于 1N58xx 系列肖特基二极管（Schottky Diode） 中的一员，这个系列从 1N5817、1N5818、1N5819 到 1N5825 都是不同额定电流和电压的肖特基整流二极管。根据标准、厂商和封装不同，IN5822 有以下几类常见变体和标记方式：

　　标准型号

　　1N5822 —— 最常见的原始型号，额定为约 40 V 反向电压、3 A 平均整流电流、轴向 DO-201AD 封装。厂商版本 / 后缀型号

　　1N5822G / 1N5822RL / 1N5822-TP / 1N5822-AP —— 这些是不同厂商给出的同等规格版本，例如由 onsemi、STMicroelectronics、MCC（Micro Commercial Components）等生产的同规格替代型号。

　　1N5822-E3/54 / 1N5822-E3/73 —— 某些厂商（如 Vishay）使用环境和包装后缀标记，例如代表 RoHS/环保版本。军工 / 特殊版本

　　1N5822/TR 或军规版本 —— 有些供应商提供带军工或更严格测试标准的版本，用来适应特殊环境要求。这些变体本质上都与标准的 1N5822 在电气特性上基本一致（3A、40V、肖特基特性），只是生产工艺、测试级别和包装方式略有差异。

　　二、IN5822 能替代哪些型号（二极管替换关系）

　　IN5822 在电路中最核心的功能是 中低电压、大电流、高速整流与保护，因此它常被用在功率整流、开关电源 DC-DC 变换器、续流/保护二极管等地方。由于其电气特性明确，它可以在很多设计中替代一些类似规格的肖特基二极管型号，具体包括以下类别：

　　1. 同系列的其他 1N58xx 型号

　　这些属于同一系列、正向压降低、工作频率高，特性非常接近的型号：

　　1N5819 / 1N5818 / 1N5817 —— 虽然额定电流和电压不同，但在许多低压电源整流或保护应用中，如果电流不超过这些型号的额定值（例如 1A 左右），它们可以作为替代方案。例如电路中原本要求 1N5819（1A、40V）但你手头只有 IN5822（3A、40V），电路仍然能正常运行，只是体积更大、成本略高。2. 其他 3A／40V 级别肖特基二极管

　　在不严格要求封装类型的前提下，IN5822 可以用来替代其他厂商相同电气规格的肖特基二极管：

　　SS34 系列 —— 虽然是表面贴装（SMT）封装，但额定约 3 A / 40 V，适用于空间受限的设计，同样是中低压整流替代方案。

　　MBR340 / MBR340P —— 这类型号也是 3 A 级别的肖特基整流器，可以在很多中等功率电源设计中与 IN5822 互换。3. 其它直流整流二极管

　　对于某些对正向压降或反向恢复要求不严格的设计，IN5822 还可以替代一些同类整流二极管，但要注意参数匹配：

　　更高电压的肖特基比如 SS36、SS54 —— 如果电路反向电压更高（如 60 V、40 V）、电流仍在 3 A 范围内，可以考虑用这些型号替代 IN5822。

　　普通整流二极管如 1N540x 系列 —— 这些常见的整流二极管虽额定电压高、可以承载 3 A 以上电流，但由于反向恢复时间长、正向压降较大（约 0.7 V＋），在高频开关电源等场合不如 IN5822 高效。不过在低频或低要求应用中，有时也可暂时替代。必须注意电路容忍的正向压降及热量增加情况。三、替代时的注意事项

　　替代时虽然 IN5822 的电气参数具备通用性，但仍需注意以下几点：

　　反向电压和平均电流要求

　　替代器件必须至少满足或超过原型号的反向耐压和平均电流指标，否则可能在应力情况下损坏器件。例如用 1N5819（1 A）来替代 1N5822（3 A）在高电流场合会有风险。

　　封装与焊接工艺

　　DO-201AD 轴向封装的 IN5822 与 SMD 的 SS34 等封装不同，在 PCB 板焊接方式和空间布局上不完全匹配，若替代需考虑 PCB 设计修改。

　　正向压降与散热

　　肖特基二极管的正向压降比普通二极管低，但不同型号仍有细微差异。替代时应检查特性曲线以确保系统效率和热耗在可接受范围内。

         总结

　　总的来说：

　　IN5822 的详细型号 包括标准 1N5822 本体及各厂商带后缀的版本，如 1N5822G、1N5822RL、1N5822-TP/TR 等。

　　可替代的型号 主要是电流、反向电压及特性相近的其他肖特基二极管，如 1N5819（低电流版本）、SS34（SMD 封装）、MBR340/SS14 等。

　　替代原则 是确保替代品具备同等或更高的电气指标，同时在封装、电路兼容性和热性能上满足设计要求。
